Решения для производственных предприятий

Производственная связь: оперативная, эффективная, удобная, понятная.

Более чем двадцатилетний опыт работы, собственная разработка и производство оборудования связи определяют очень широкий круг системных решений, которые предлагает наша компания.  В основе этих решений — типовые проекты и схемы подключения, комплекс технических характеристики УАТС, пультов, переговорных устройств и другого оборудования связи. В каждом к случае решение адаптируется под конкретную структуру и конкретные задачи.

Системы производственной связи "Максиком" - перечень


ПРЕДЛАГАЕМ, ПОМОГАЕМ НАСТРОИТЬ И ВНЕДРИТЬ, ТЕХНИЧЕСКИ ПОДДЕРЖИВАЕМ В ТЕЧЕНИЕ ВСЕГО СРОКА СЛУЖБЫ:

Системы и модули производственной, цеховой, оперативно-технологической связи.

Диспетчерская связь для производственных цехов.

Системы громкого оповещения и поисковая ГГС.

СКУД для производственных и складских помещений.

Периметральная охрана производственной территории и объектов.

Директорская связь и селекторные совещания.




ЧТО ЭТО И КАК РАБОТАЕТ

Структура производственной связи определяется набором задач конкретного предприятия.  Основные задачи и способы их решения в системах «Максиком» представлены ниже.  Важно то, что наш подход позволяет решить как отдельные задачи. так и все одновременно — в рамках единой системы телефонной, факсимильной, громкоговорящей и переговорной связи со встроенным сервисом ОДС.

Комплексное решение производственной связи - схема

На одной иллюстрации всего не уместишь. Каждый модуль может включать десятки, а то и сотни абонентских устройств. И они не просто подключены к УПАТС, а взаимодействуют друг с другом в строгом соответствии с особенностями предприятия, организационной структурой и технологическими цепочками. Все нюансы прописываются при программировании станций и системных аппаратов.
О том, как структура связи отражает организационную структуру предприятия, популярно и достаточно подробно рассказывается здесь.

ЗАДАЧА ПЕРВАЯ. ТЕЛЕФОНИЯ ДЛЯ ПРОИЗВОДСТВА: ОБЩЕПРОИЗВОДСТВЕННАЯ, АДМИНИСТРАТИВНО-ХОЗЯЙСТВЕННАЯ  ТЕЛЕФОННАЯ СВЯЗЬ.



РЕШЕНИЕ: cистема общепроизводственной телефонной связи на основе российской цифровой IP АТС МАКСИКОМ MXM500P.

Основные характеристики.
  • Сотни возможных конфигураций для обеспечения требуемой емкости и соотношения внешних и внутренних линий. Решения на основе одного, двух, трех блоков АТС и масштабные конфигурации из нескольких АТС.
  • Организация абонентских выносов и связи с удаленными подразделениями.
  • Аналоговые. цифровые и IP подключения для организации внешней связи.
  • Оптимизация входящей связи с учетом всех особенностей административно-хозяйственной структуры.
  • Оптимальное использование внешних линий при любом соотношении АЛ/СЛ.
  • Режим DISA на внешних линиях с подключением автоинформатора.
  • Многострочные таблицы наведения, гибкие алгоритмы, разные схемы наведения для дневного, ночного и особого режима работы предприятия.
  • Полный комплекс сервисных функций; индивидуальные настройки доступа, до 10 уровней приоритета.
  • Широкий спектр подключаемых абонентских устройств.
  • Телефонные конференции и селекторные совещания через УАТС.
  • Подключение устройств и систем записи телефонных переговоров без занятия абонентских портов станции.
Базовые конфигурации АТС на основе 1 блока MXM500P

«Одноблочные» решения MXM500P имеют единственное ограничение — емкость. Во всем остальном любое из них обеспечивает полный набор сервиса , в том числе уникальных функций, настроек и технических возможностей. Эффективно для производственных предприятий средней численности, а также отдельных подразделений.



Решения из двух блоков MXM500P - базовые конфигурации

Этот вариант базовой комплектации позволяет выстроить сложную и в то же время гибкую систему внутренней и внешней связи. Особенно в тех случаях. когда предприятию нужно много внешних линий, но при этом и достаточно много внутренних. И дело не только в их количестве — дело в адаптивной организации связи, учитывающей все нюансы работы. Решение из двух блоков — оптимальный вариант для таких случаев. «Ведущая» и «ведомая» корзины станции действуют как единый комплекс.

Решения из трех блоков ЦАТС МАКСИКОМ - примеры

На рисунке показаны два примера использования блоков АТС для организации связи на производственных объектах, удаленных друг от друга. В первом случае имеем АТС головного предприятия и АТС удаленного подразделения (абонентский вынос). . IP плата, установленная в ведущий блок АТС предприятия, обеспечивает до 64 SIP транков. Один или несколько таких транков используются для связи с удаленным подразделением. Это т.но двунаправленные транки. Поскольку для полноценной связи явно нужны не все 64 потенциальных транка, остальные возможности используются для внешней IP связи и (или) подключения внутренних IP абонентов. И в подразделении, и на головном предприятии IP телефония никак не исключает развитой аналоговой инфраструктуры. IP плата занимает всего одно из 16 свободных слотов базового блока. Все остальные (15 для АТС удаленного подразделения) и 31 — для АТС головного предприятия) создают отличную основу для эффективного управления. Во втором примере три производственных объекта располагаются на достаточно большом удалении друг от друга. Однако, благодаря IP телефонии и оптоволоконной связи возникает единая система с единым номерным планом.

АТС до 1240 номеров - схема объединения

Еще один пример — решение, в котором участвуют 8 блоков MXM500P, объединенные в систему производственной связи через модуль цифровой коммутации. Для построения комплекса потребуются 4 платы цифрового потока E1-500P. Платы устанавливают в ведущие корзины АТС 1, 2. 3 и 4.



ЗАДАЧА ВТОРАЯ.  ОРГАНИЗАЦИЯ ДИСПЕТЧЕРСКОЙ ТЕЛЕФОННОЙ СВЯЗИ.

РЕШЕНИЕ: автономные и интегрированные модули диспетчерской телефонной связи на производственных участках, в цехах  и в масштабе всего предприятия.

Основные характеристики диспетчерской телефонной связи «Максиком».
  • Многофункциональные пульты, реализующие встроенный сервис оперативно-диспетчерской связи УАТС.
  • Прямое наведение на пульт диспетчера.
  • Связь между диспетчерскими пультами в соответствии с конкретной структурой управления производством.
  • Самостоятельный или опосредованный выход диспетчеров на каналы внешней связи.
  • Подключение каналов тональной частоты.
  • Подключение устройств и систем записи диспетчерских переговоров.
Схема модуля диспетчерской телефонной связи

В данном примере модуль диспетчерской телефонной связи построен на гибридной АТС МАКСИКОМ MP48Одна из многих возможных конфигураций — 4 диспетчерских пульта и 40 телефонных аппаратов. Соотношение пульn./абоненты выбирается под конкретную производственную или административную задачу.
Пульт — системный телефонный аппарат МАКСИКОМ STA30 (на рисунке представлена модель в темном исполнении).
Вызовы с телефонных аппаратов программно наводятся на линию пульта. Поскольку под каждую АЛ запрограммирована определенная клавиша, при поступлении вызова на пульт начинает мигать светодиодный индикатор под соответствующей клавишей. Кроме того, на дисплее высвечивается внутренний номер вызывающего абонента.
Для вызова нужного абонента диспетчеру достаточно нажать соответствующую клавишу.
Однозначные соответствия между клавишами пульта и абонентскими линиями показаны двойными красными стрелками.
Для одновременного общения с несколькими абонентами диспетчер собирает конференцию требуемого состава. На рисунке участники конкретной конференции обведены оранжевой пунктирной оранжевой рамкой.
Среди абонентов системы могут быть и обычные телефонные аппараты, и DECT, и ТА без номеронабирателя. Кроме того, через шлюзы FXO можно подключить мобильных абонентов.
Если требуется разместить телефонный аппарат на значительном расстоянии, применяют радиоудлинители телефонных линий.
Абоненты системы, имеющие ТА с номеронабирателями. могут звонить друг другу без выхода на диспетчера. Для этого достаточно набрать внутренний короткий номер или воспользоваться станционной записной книжкой.
При необходимости соединить двух абонентов, использующих ТА без номеронабирателя, диспетчер создает трехстороннюю конференцию.
Пять клавиш пульта — клавиши безусловного вызова особо важных абонентов. В том числе, внешних абонентов. На схеме такой вызов показан синей стрелкой.



Диспетчерская телефонная связь на производстве - схема

На рисунке показана принципиальная схема организации диспетчерской телефонной связи для четырех объектов.
Коммутатор — цифровая АТС МАКСИКОМ MXM500P.
Телефонные аппараты, размещенные на объектах 1 и 2, подключены к абонентским портам АТС. телефонный аппарат на объекте 4 также подключен к порту АЛ. Однако, поскольку объект находится на значительном удалении от административно-хозяйственного корпуса. и в зоне его расположения отсутствует устойчивый Интернет, используется подключение через радиоудлинитель телефонной линии.
На объекте 3 имеется собственная УАТС соединенная с АТС производственного предприятия.
Пульты диспетчерской телефонной связи — системные аппараты МАКСИКОМ СТА30. Центральный пульт и пульты на объектах 1 и 2 подключены к портам СТА. Соответствующие платы расширения установлены в базовый блок MXM500P.
Диспетчерский пульт на объекте 3 подключен к порту СТА на плате AP04P,которая установлена в базовый блок МАКСИКОМ MP48.
Центральный пульт оборудован консолью расширения на 60 программируемых клавиш. Консоль подключают к отдельному порту СТА. При программировании АТС консоль и СТА функционально привязывают друг к другу.
Внутриобъектовая диспетчерская телефонная связь построена по тому же принципу, который показан в предыдущем примере.
Для вызова центрального пульта используются клавиши безусловного вызова (расположены на лицевой стороне аппарата над полем из 25 «мягких» программируемых клавиш.
Для вызова диспетчеров объектов с центрального пульта также используются клавиши безусловного вызова.
При необходимости часть клавиш центрального пульта программируют так, чтобы диспетчер имел быстрый выход не только на линии других диспетчеров, но и на АЛ конкретных операторов.
На объекте 3 применена другая схема связи. Внутриобъектовая связь осуществляется стандартным способом. Центральный пульт имеет выход на диспетчера объекта 3. Диспетчер объекта 3 также имеет выход на центральный пульт. вызов с объекта 3 наводится на линию центрального пульта. Если центральному пульту необходима связь с конкретным оператором объекта 3, она осуществляется через диспетчера объекта 3, который перенаправляет вызов с центрального пульта на АЛ оператора.



Пример организации диспетчерской телефонной связи на производстве

Еще один пример организации диспетчерской телефонной связи на производстве.
На четырех объектах организована диспетчерская телефонная связь. Пульты и телефонные аппараты на объектах 1, 3. 3 подключены к соответствующим портам цифровой АТС МАКСИКОМ MXM500P.
На объекте 4 применено конвергентное решение. Телефонные аппараты — IP/SIP телефоны. Для их подключения в базовый блок установлена IP плата IP500P.
Управление связью удобно осуществлять с персонального компьютера, подключенного к локальной сети.
Помимо IP/SIP телефонов во внутриобъектовую систему производственной диспетчерской телефонной связи включен системный аппарат. Он подключается к порту СТА УАТС. на IP плате регистрируется как MXM-клиент.
Центральный пульт удален от АТС более чем на 300 м. Для обеспечения полноценной работы в составе УАТС его подключают через удлинитель линии СТА. В этом случае длина линии может составлять не менее 3000м.


>ЗАДАЧА ТРЕТЬЯ.
ОПТИМИЗАЦИЯ ДИРЕКТОРСКОЙ ТЕЛЕФОННОЙ И ПЕРЕГОВОРНОЙ СВЯЗИ.

РЕШЕНИЕ:  модуль директорской связи, интегрированный в СТГС производственного предприятия и дополненный системой  переговорной связи.

Основные характеристики модуля директорской связи.
  • Комфортный, эргономичный пульт директора.
  • Клавиши безусловного выхода на особо важных внешних и внутренних абонентов.
  • Клавиши прямого выхода на внутренние и внешние каналы связи.
  • Телефонные конференции и селекторные совещания.
  • Наивысший приоритет доступа к сервисным функциям УАТС. в том числе, подключение к соединению.
  • Выделенная линия (линии) и/или первоочередной доступ к каналам внешней связи.
  • Объединение возможностей классической и IP телефонии.
  • Автономное подключение системы “Директор-секретарь”.
Схема организации директорской связи на производстве

На рисунке приведена принципиальная схема организации директорской связи на производственном предприятии.
Основа системы — цифровая АТС МАКСИКОМ MXM500P. Модуль директорской связи интегрирован в единую СТГС производственного предприятия.
Главный пульт директора — системный телефонный аппарат, который чаще всего доукомплектовывают консолью расширения.
Используя программируемые клавиши прямого вызова, директор имеет моментальный выход как минимум на 85 абонентских линий (25 «мягких» клавиш на системном аппарате+60 на консоли расширения).
Самый очевидный вариант — наведение вызовов с пульта директора на пульты руководителей подразделений и служб, центральный диспетчерский пульт и пульты диспетчеров внутриобъектовой ОДС.
Конечно, реализуются и любые другие дополнительные или альтернативные алгоритмы наведения.
Со своего пульта директор может практически моментально собирать и проводить телефонные конференции и селекторные совещания.
Клавиши безусловного вызова (5 шт. на лицевой стороне СТА) предназначены для быстрого выхода на особо важных абонентов, в том числе, внешних.
Настройки ЦАТС МАКСИКОМ позволяют обеспечить линии директора максимальный приоритет, выделить для него одну или несколько соединительных линий, включить режим DISA на нужных СЛ. Кроме того, для директора могут быть организованы специальные направления исходящей связи.
Поступление входящих на линию директора также можно оптимизировать. Например, все звонки наводятся на линию секретаря, а он, проконсультировавшись с директором, решает вопрос самостоятельно или же передает входящий вызов директору.
Для большей оперативности и удобства между кабинетами директора и секретаря прокладывается отдельная двухпроводная линия для подключения переговорной связи «Директор-секретарь». Для этого рекомендуется комплект антивандальных панелей МАКСИФОН MXF-DS.
IP ТЕЛЕФОНИЯ ДЛЯ ДИРЕКТОРА.
При установке IP платы в MXM500P получаем аппаратную IP АТС. К ней подключают IP/SIP телефоны, один из которых устанавливают в кабинете директора.
Впрочем. для Iвнутренней и внешней IP связи можно использовать и системный телефонный аппарат. Его регистрируют на IP плате как MXM-клиента.
Таким образом. директорская связь охватывает все аспекты управления производством и отдельными производственными подразделениями, а также административно-хозяйственной и финансовой деятельностью завода, фабрики, группы производственных предприятий.
ПОЛЕЗНЫЕ ССЫЛКИ.
IP телефония для руководителя.
Селекторные совещания и пульты селекторной связи.
Типовая схема подключения устройств в системе «Пульт директора».


>ЗАДАЧА ЧЕТВЕРТАЯ.
ГРОМКОЕ ОПОВЕЩЕНИЕ И  ДВУХСТОРОННЯЯ ГРОМКОГОВОРЯЩАЯ СВЯЗЬ.

РЕШЕНИЕ: автономная или интегрированная система внутреннего громкого оповещения и диспетчерской ГГС с подключением каналов оповещения и переговорных устройств.

Основные характеристики.
А. Громкое оповещение.
  • Каналы громкоговорящей связи — подключение к абонентским линиям УАТС/УПАТС.
  • Поисковая )пейджинговая) ГГС.
  • Переговорные устройства с линейным выходом (аналоговые и IP)  для организации громкого оповещения в особых точках и зонах.
  • Зонирование громкого оповещения в зависимости от задач.
  • Удобные пульты громкоговорящей связи — системные аппараты.
Б. Диспетчерская ГГС. Оперативно-технологическая связь.
  • Общее и адресное громкоговорящее  оповещение
  • Двухсторонняя громкоговорящая связь с голосовыми абонентскими пультами (переговорными устройствами).
  • Прямое наведение на диспетчерский пульт.
  • Двойная идентификация и локализация вызовов от операторов.
  • Организация контроля и обратной связи на всех этапах технологического процесса посредством телефонной, громкоговорящей и дуплексной ГГС — связи.
  • Диспетчерские модули любой емкости с включением в состав системных, обычных ТА, телефонов и пультов МБ, каналов ТЧ, переговорных устройств.
Производственная ГГС-связь - схема

На рисунке показан один из множества возможных вариантов организации ГГС и внутреннего оповещения на производственном предприятии.
КАНАЛЫ ГРОМКОГОВОРЯЩЕЙ СВЯЗИ.
Для организации ГГС в крупных цехах, зданиях и на территории к порта АЛ подключают адаптеры линейного выхода,а к последним — акустическую систему. Количество и мощность громкоговорителей в рамках каждой АС подбирают в соответствии с задачами, количеством зон, уровнем зашумленности и т.д. В соответствии с требованиями по суммарной выходной мощности подбирают модель усилителя. Адаптер линейного выхода можно подключать практически к любым моделям усилителей мощности.
На рисунке показаны три производственных объекта, каждый из которых имеет свой пульт громкоговорящей связи. Количество громкоговорителей и их мощность на разных объектах различаются.
Дополнительные или альтернативные каналы ГГС организуются посредством подключения переговорных устройств с линейным выходом. На рисунке показаны две модели.
МАКСИФОН MXF vsu LO — аналоговое антивандальное переговорное устройство. Подключается к УАТС по абонентской линии и получает питание по этой же АЛ.
МАКСИФОН MXF-IP audio LO — антивандальное VOIP переговорное устройство с линейным выходом. Подключается к локальной сети. регистрируется на сервере IP платы как SIP клиент и входит в состав цифровой IP системы производственного предприятия.
К линейному выходу подключается АС с соответствующими задаче параметрами.
УПРАВЛЕНИЕ ПРОИЗВОДСТВЕННОЙ ГГС.
Цифровая система МАКСИКОМ MXM500P поддерживает разные варианты организации громкого оповещения. В частности, ГГС на каждом объекте может управляться со своего пульта. Однако, делать оповещение на разных объектах можно и с центрального пульта — все зависит от задачи.
Пульты связаны друг с другом телефонной связью через АТС предприятия.
Пульты разного иерархического уровня имеют разный уровень приоритета. Поэтому при попытке одновременного выхода на один и тот же канал громкоговорящей связи первоочередной доступ получит пульт, у которого уровень приоритета выше.
ПОЛЕЗНЫЕ ССЫЛКИ.
Связь «контролер-операторы»
IP — ГГС производственного цеха
Общее описание системы громкоговорящей связи «Максиком»



Схема дуплексной связи на производстве

На рисунке представлены некоторые варианты организации двусторонней (дуплексной) диспетчерской ГГС на производственном предприятии.
ЦЕХ 1.
Управление осуществляется из кабинета начальника цеха. На рабочих местах операторов установлены антивандальные переговорные устройства дуплексной ГГС. В зависимости от задачи это могут быть как MXF-vs,так и MXF vsuРежим автоприема позволяет операторам на местах отвечать на вызов не нажимая на кнопку.
Двойная идентификация и локализация вызовов позволяют руководителю однозначно и моментально определять, с какого именно рабочего места поступил вызов. Это очень важно для оперативной и адекватной реакции на возникшую проблему.
ЦЕХ2.
Начальник цеха использует двухстороннюю громкоговорящую. связь для переговоров с мастером. Мастер инструктирует операторов на местах. Например, для этого используется мегафон (рупор).
ЦЕХ 3. Дуплексная связь «мастер-оператор» осуществляется по двухпроводной линии системы МАКСИФОН MXF-DS..Подключение устройств к АТС не требуется. Для связи с руководством на рабочем месте мастера установлен телефонный аппарат.
ЦЕХ 4.
Применено IP решение. На рабочих местах установлены VOIP переговорные устройства МАКСИФОН MXF-IP.Управление связью возможно как с персонального компьютера с подключенной гарнитурой, так и с системного аппарата.
ЕДИНАЯ СИСТЕМА ДИСПЕТЧЕРСКОЙ ГГС.
Как показано на рисунке, различные способы организации дуплексной диспетчерской ГГС на производстве можно реализовать на основе ЦАТС МАКСИКОМ MXM500P. При этом все варианты, в том числе и не показанные на рисунке. можно реализовать одновременно. Более того, в состав модулей диспетчерской связи включают не только переговорные устройства, но и каналы ГГС, и телефонные аппараты.
ПОЛЕЗНЫЕ ССЫЛКИ
Связь между кабинетами и производством.
Пример организации оперативно-технологической связи.

ЗАДАЧА ПЯТАЯ. ПЕРИМЕТРАЛЬНАЯ ОХРАНА ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ И ТЕРРИТОРИИ. СКУД.

РЕШЕНИЕ: система связи периметральной охраны; аналоговые и IP домофоны с удаленным управлением.

Основные характеристики системы связи периметральной охраны и СКУД.
  • Оснащение периметра антивандальными всепогодными устройствами переговорной связи.
  • Организация пульта начальника караула
  • Гибкая система настроек для адаптации системы к конкретным задачам и условиям несения службы.
  • Эффективная система наведения вызовов с домофонов и управления доступом с пульта.
  • Совместная работа домофона с разными моделями электрических и электромеханических звонков.
Схема связи периметральной охраны и СКУД проиводственного предприятия

На рисунке показаны некоторые варианты организации связи для периметральной охраны и СКУД объектов производственного назначения.
ОБЪЕКТ 1
Производственный корпус находится на охраняемой территории. Вдоль периметра размещены всепогодные переговорные устройства МАКСИФОН MXF vsut
Схемотехника этих устройств позволяет им устойчиво работать при температурах как минимум до — 40 С, Для дополнительной защиты от косого дождя и снега устройства оборудуют защитным козырьком.
Въезд на территорию осуществляется через ворота со шлагбаумом. Доступ можно контролировать как удаленно, так и с КПП, расположенного рядом с воротами. На рисунке показан вариант с удаленным контролем. Антивандальный домофон МАКСИФОН DMFu совместим с разными моделями электромеханических и электромагнитных замков. В частности, через домофон можно управлять подъемным устройством шлагбаума.
Вход в здание оборудован специальным комплектом домофона. Комплект состоит из двух панелей. Одна из них размещена снаружи, другая — внутри.
Посредством этого комплекта можно удаленно управлять не только доступом в помещение, но и выходом из него.
ОБЪЕКТ 2
Для удаленного контроля открывания шлагбаумом используется IP/SIP -домофон МАКСИФОН DMF-IP audio.
Вход в здание также контролируется удаленно. Применена двухступенчатая схема контроля. Вызов с домофона поступает на аппарат дежурного по объекту. Дежурный. в свою очередь, запрашивает разрешение у начальника охраны и, получив ее, дистанционно открывает дверь.
ОБЪЕКТ 3.
Данный объект оборудован VOIP-устройствами — терминалами экстренной связи МАКСИФОН MXF-IP video.
На входе установлен IP/SIP домофон МАКСИФОН DMF-IP video.
Разумеется, на конкретном производственном объекте может быть применена любая из показанных схем или их комбинация, а также дополнительные решения.



Принципиальные схемы решений, изложенные выше. воплощены в типовых и индивидуальных проектах.

ТИПОВЫЕ РЕШЕНИЯ СВЯЗИ ДЛЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ.

Внутриобъектовая ГГС для ТЭЦ и котельных в составе единой СТГС предприятия

ГГС - диспетчерская и внутриобъектовая связь для ТЭЦ и котельных. Схема.

В состав решения включены переговорные устройства Максифон MXF-vun. В настоящее время заменены на новую модель МАКСИФОН MXF-vsu.

Диспетчерская ГГС элеватора

Диспетчерская ГГС элеватора. Фото оборудования.

Диспетчерская связь для сервисного локомотивного депо.

Диспетчерская связь локомотивного депо, основные компоненты (телефонная связь, ГГС, двусторонняя ГГС)



Комплекты диспетчерской ГГС для отдельных подразделений и производственных участков

Комплекты ГГС "Максиком" - фото комплекта



Комплекс оперативно-диспетчерской связи

Схема ОДС на базе МАКСИКОМ MXM500p 50x122, 14СТА



ПРИМЕРЫ РЕШЕНИЙ ПРОИЗВОДСТВЕННОЙ СВЯЗИ НА ОСНОВЕ КОНКРЕТНЫХ ТЗ.

Диспетчерская ГГС элеватора на базе гибридной АТС МАКСИКОМ MP48

ГГС элеватора на базе МАКСИКОМ MP48. Схема.

Конфигурация системы: 1 диспетчерский пульт (системный телефонный аппарат), 11 переговорных устройств дуплексной ГГС, громкое оповещение в 14 точках.

(!) На момент получения ТЗ использовались переговорные устройства предыдущего поколения. В настоящее время для решений дуплексной ГГС применяются антивандальные Максифоны MXF-vs и MXF-vsu.

Комплект диспетчерской связи для сервисного локомотивного депо на базе цифровой АТС МАКСИКОМ MXM500P.

ГГС локомотивного депо. Схема подключения

Конфигурация: 2 СТА, 3 СЛ, 23 АЛ.   В описание решения включены требования к озвучиванию помещений исходя из их размера и уровня зашумленности.

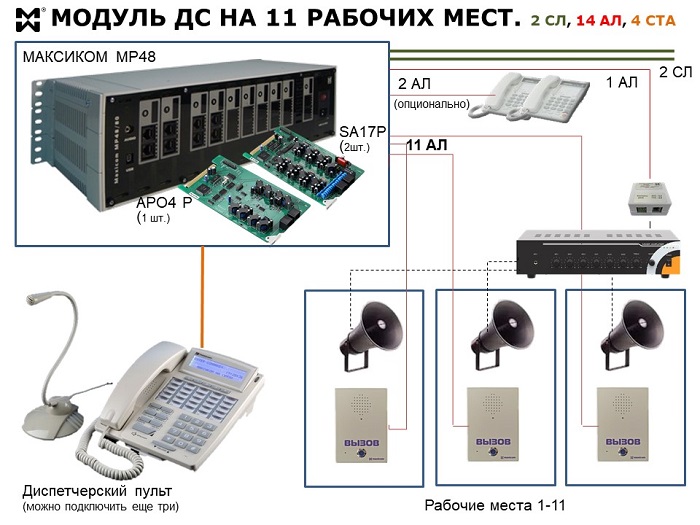

Комплект диспетчерской связи для очистных сооружений на 1 рабочее место диспетчера и 11 операторских терминалов.

Диспетчерская связь для очистных сооружений. Модуль на 1 место диспетчера и 11 операторов.

Решение построено на гибридной АТС МАКСИКОМ MP48. В описании показано, по каким параметрам подбиралась акустическая система.  Подробно описаны принципы работы системы обратной связи «диспетчер-оператор».

Диспетчерская двухсторонняя ГГС и громкое оповещение для бетонного завода.

Диспетчерская громкоговорящая связь. Схема для бетонного завода.

К описанию приложена подробная спецификация. Цена комплекта указана на момент поступления технического задания.

Система связи «Кабинеты руководителей — производственные цеха»

Связь между кабинетами и производством с использованием обычных телефонов.

Достаточно подробно рассказываем о принципах организации производственной связи  «кабинеты-производство».  Показаны основной и альтернативные варианты комплектации системы на основании ТЗ заказчика.

Система телефонной и оперативной связи для нефтеперерабатывающего завода. 300 абонентов.

Оперативная связь НПЗ. Принципиальная схема.

Представлены исходные требования. расчет оборудования связи и подробная спецификация. Указана актуальная цена на момент поступления тех. задания. Обратите внимание на совместимость с протоколом АДАСЭ.

Дуплексная ГГС для холодильного цеха на 4 производственных участка.

Дуплексная сГГС для холодильного цеха - схема решения

И вновь — гибридная АТС МАКСИКОМ MP48. Обратите внимание: в  решении применены антивандальные переговорные устройства с опцией управления световыми извещателями.

Система телефонной и громкоговорящей связи для шахты. 602 абонента.

СТГС для шахты - схема подключения

В этом масштабном решении используются платы цифрового потока и модуль цифровой коммутации. Учтены требования к организации громкого оповещения под землей.

Система телефонной и громкоговорящей связи для газовой котельной.

СТГС для газовой котеьной - схема подключения

Решение построено на гибридной АТС МАКСИКОМ MP48. Это пример конвергентного решения, объединяющего возможности IP и аналоговой телефонии в организации оперативно-диспетчерской связи предприятия.

Комплект оперативно-технологической связи на 7 терминалов

Оперативно-технологическая связь - пример комплекта

Рассказываем о том, какие сервисные функции  УАТС чаще всего востребованы в системах оперативно-технической связи.
