Аппаратная IP АТС российского производства

Российская аппаратная IP АТС.

Решения для предприятий и организаций.

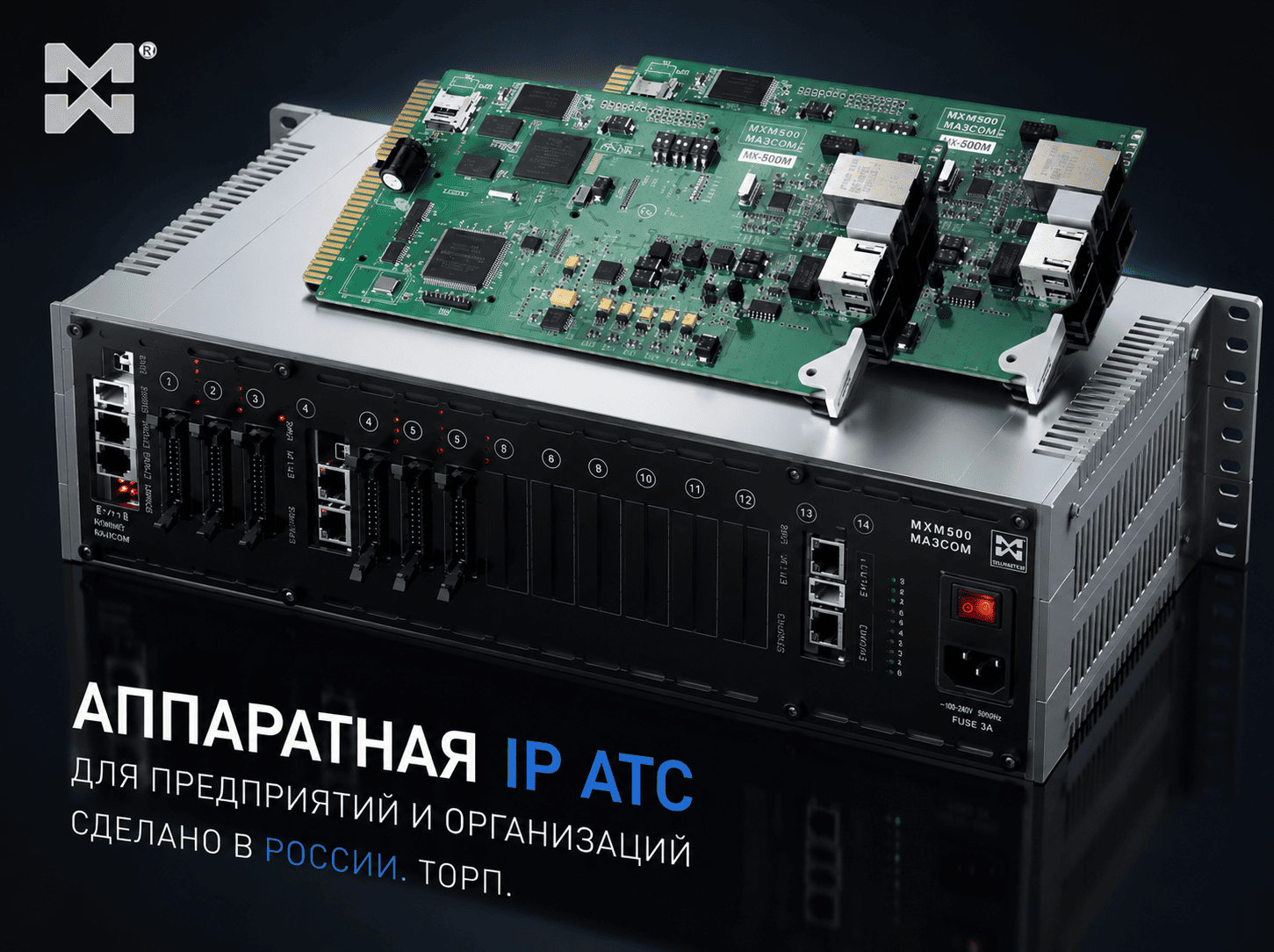

Аппаратная IP АТС фото базового блока и IP плат

Аппаратная IP АТС — устройство, которое выполняет функции учрежденческой телефонной станции, используя IP протокол.  IP телефония через аппаратную IP АТС может обеспечивать как внешнюю, так и внутреннюю связь предприятия.
Во втором случае рекомендуется подключать внутренних IP абонентов (IP — телефоны, софтфоны) через локальную компьютерную сеть. Такой способ подключения обеспечивает большую конфиденциальность внутренних переговоров, чем привлечение услуг сторонних провайдеров.

Принято считать, что аппаратная IP-АТС, в отличие от программной, имеет меньше возможностей для расширения и модернизации системы связи. Отчасти это верно, поскольку возможности подключения новых абонентов к любой аппаратной АТС не безграничны.

Тем не менее, эти телефонные станции весьма востребованы. Более того, их устанавливают как на предприятиях малого бизнеса, так и в крупных организациях, на производственных предприятиях.

Российская АТС МАКСИКОМ MXM500P — пример того, как одно и то же устройство может обеспечивать самые разные возможности.

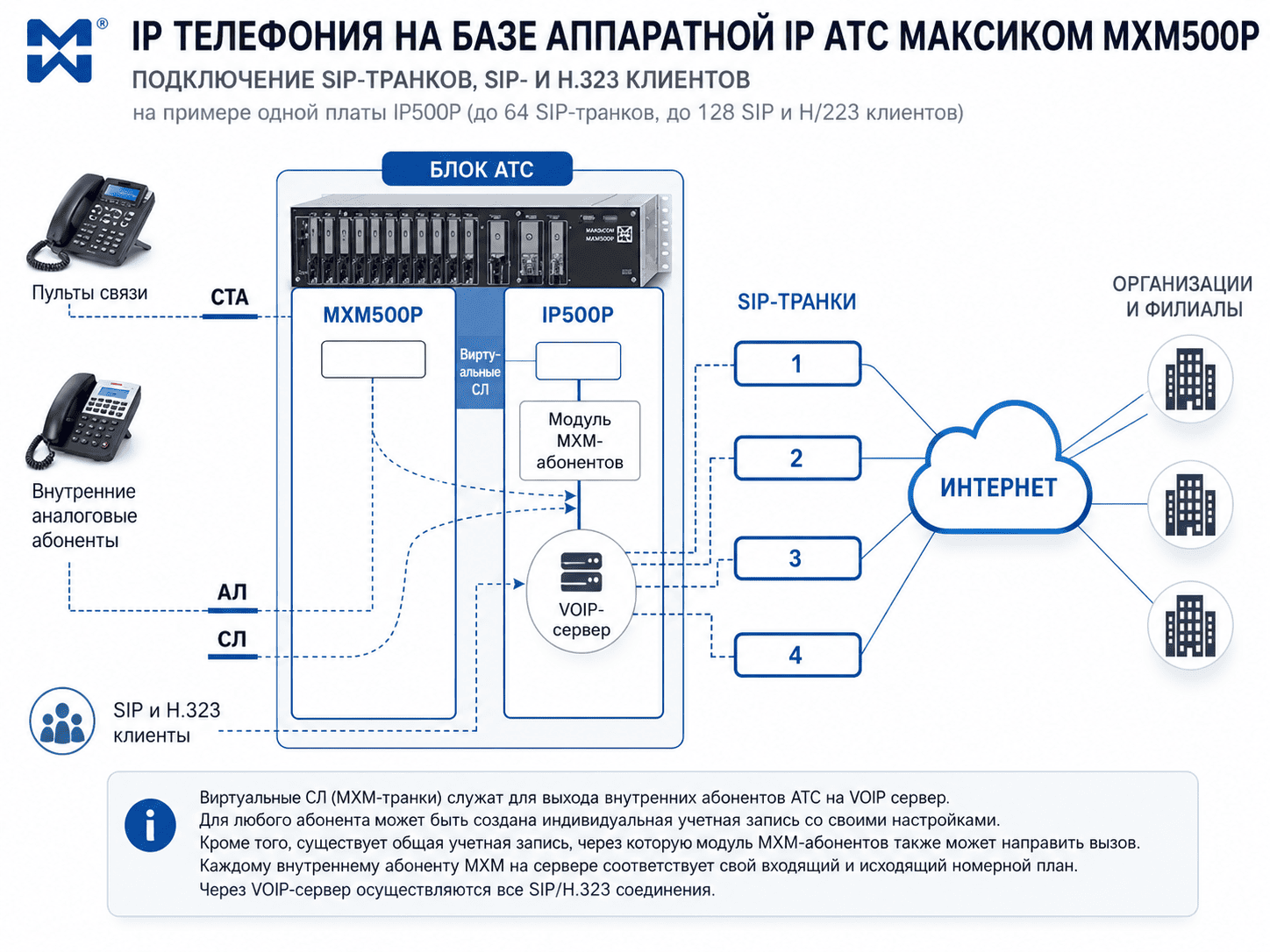

Архитектура аппаратной IP АТС МАКСИКОМ MXM500P



ВОЗМОЖНОСТИ IP ТЕЛЕФОНИИ ЧЕРЕЗ MXM500P

Внешняя и внутренняя IP телефония через аппаратную IP АТС MXM500P обеспечивается IP платой.
Данный модуль обеспечивает подключение УАТС к SIP и H.323 серверам, а также подключение SIP и H.323 абонентов к УАТС.
На плате работает VOIP-сервер, к которому подключаются абоненты \MXM500P и SIP транки.  Подробное описание платы и особенностей конфигурирования представлено в специальном руководстве.
Один модуль IP500P обеспечивает подключение до 64 SIP- транков.

SIP-транк  является эквивалентом цифрового потока Е1. Следовательно, это канал связи, через который может быть подано большое количество номеров. Для передачи сигналов через SIP-транк используется протокол SIP.

Принципиальная схема взаимодействия двух организаций по SIP-транку такова.

В организациях устанавливаются IP АТС (возможен вариант, когда одна из таких станций — аналоговая, тогда к порту (портам) СЛ такой АТС подключают IP шлюз).

SIP-транк организуется  с привлечением провайдера IP-телефонии (ITSP).

Обе IP-АТС организаций подключаются к SIP-транку. В случае MXM500P подключение идет через VOIP сервер на плате IP500P.

Таким образом, между двумя разными организациями или между двумя подразделениями одной организации создается канал связи с повышенной пропускной способностью.

В зависимости от интенсивности трафика можно купить у провайдера один или несколько каналов связи  с трафиком для организации  SIP-транков.

Кроме того, организация может использовать каналы разных провайдеров и выбирать те, которые предоставляют наиболее высокое качество связи по наиболее привлекательным тарифам.



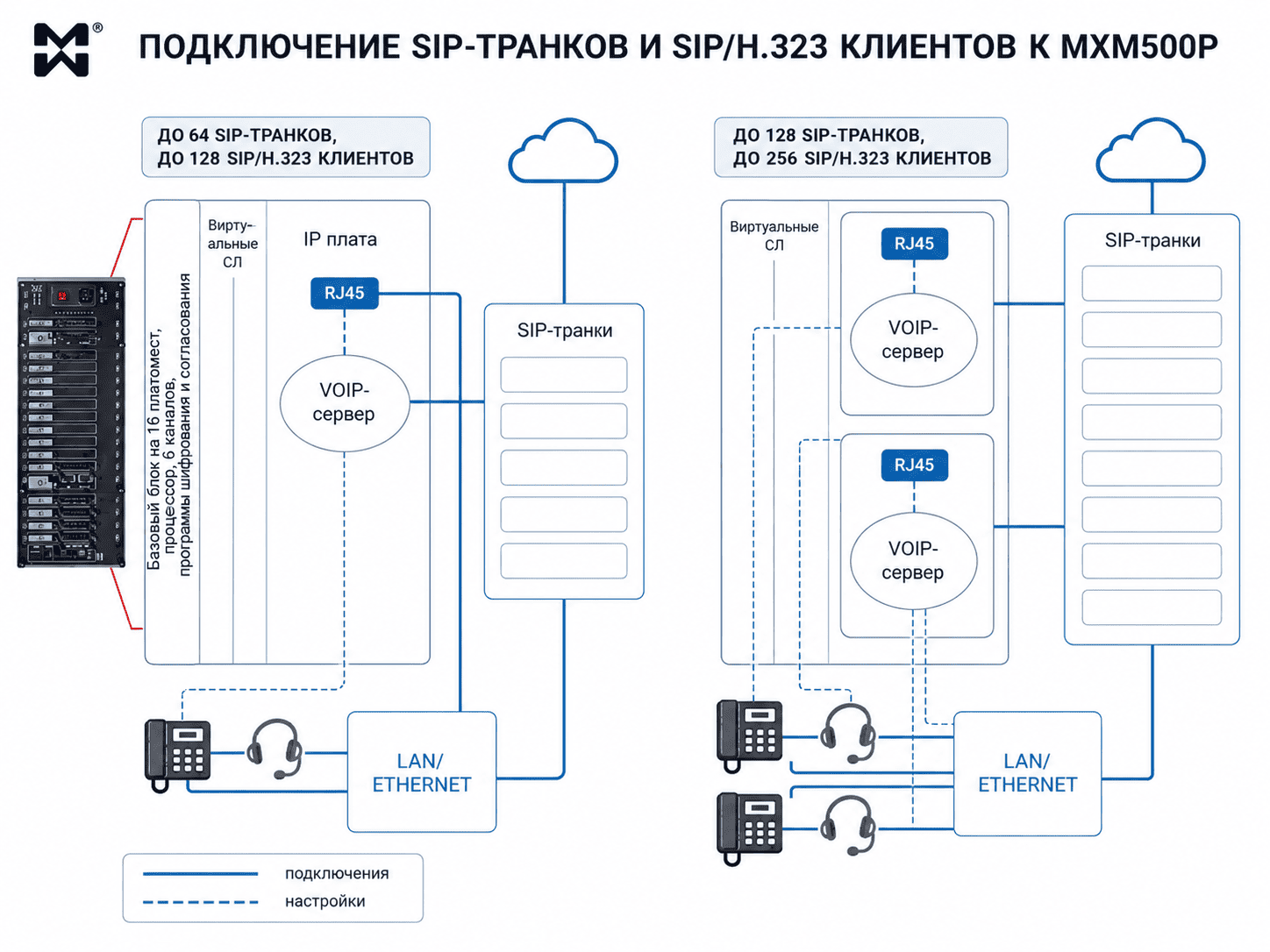

АРХИТЕКТУРА АППАРАТНОЙ IP АТС И ВОЗМОЖНЫЕ КОНФИГУРАЦИИ.

аппаратная IP АТС схема подключения



АППАРАТНАЯ IP АТС ДЛЯ ВНУТРЕННЕЙ И ВНЕШНЕЙ IP ТЕЛЕФОНИИ

В базовый блок станции устанавливаются одна или две IP платы.

В такой конфигурации станция обеспечивает до 128 SIP-транков и подключение до 256 внутренних IP-абонентов.

IP АТС  С ПОДКЛЮЧЕНИЕМ АНАЛОГОВЫХ АБОНЕНТОВ.И ПУЛЬТОВ СВЯЗИ.

Этот вариант учрежденческой IP АТС чаще всего устанавливают на предприятиях и в организациях.

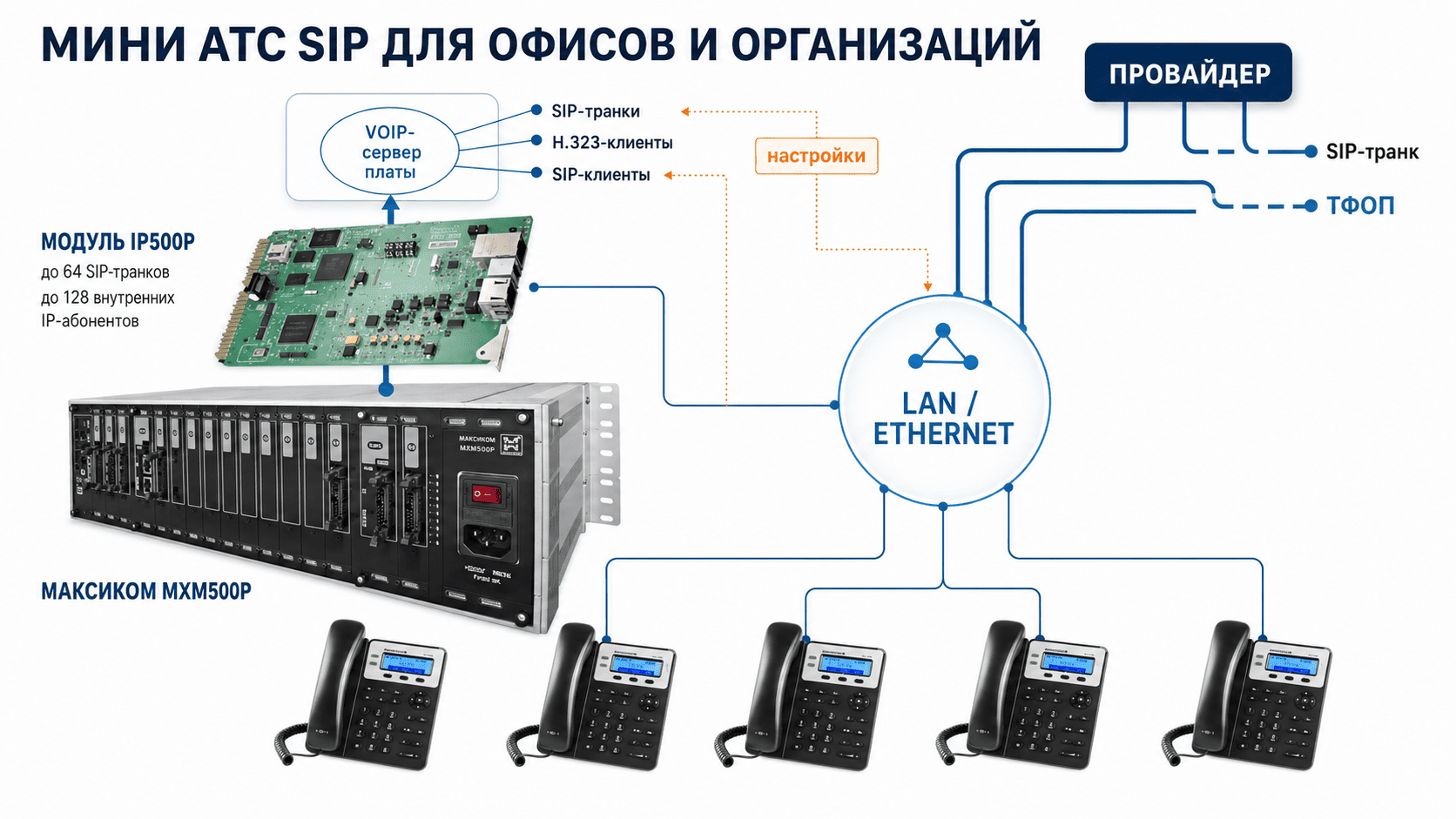

ОДИН БЛОК АТС.
До 64 SIP-транков, до 256 внутренних IP-абонентов. 15 свободных слотов для подключения плат расширения.

Платы дают возможность организовать, помимо внешней связи по IP, подключение к ТФОП по аналоговым СЛ. Кроме того, можно подключать аналоговых абонентов. Часть слотов занимают платами для подключения системных (цифровых и (или) четырехпроводных) системных телефонов.

До 128 SIP-транков, до 256 внутренних абонентов + 14 свободных слотов.

Например, возможна конфигурация, в рамках которой внешняя связь обеспечивается только по IP, а внутренняя связь — аналоговыми абонентскими устройствами (до 140 ) и, при необходимости, IP-телефонами и софтфонами.

ДВА БЛОКА АТС.

Подобные решения нужны для организаций, которые пользуются внешней (иногда и внутренней) связью по IP, но нуждаются в развитой системе внутренней связи. В последнюю включают не только телефонные аппараты, но и пульты директорской и оперативно-диспетчерской связи.

Аппаратная IP АТС в такой конфигурации обеспечит до 64 SIP-транков, до 128 внутренних абонентов и 31 слот для установки плат расширения. Например, можно подключить до 310 внутренних аналоговых абонентов.




ПРИМЕРЫ РЕШЕНИЙ

Судовая IP АТС 64 SIP-транка, 2 аналоговые СЛ, 102 внутренних аналоговых абонента, 3 пульта управления.

цифровая система судовой связи

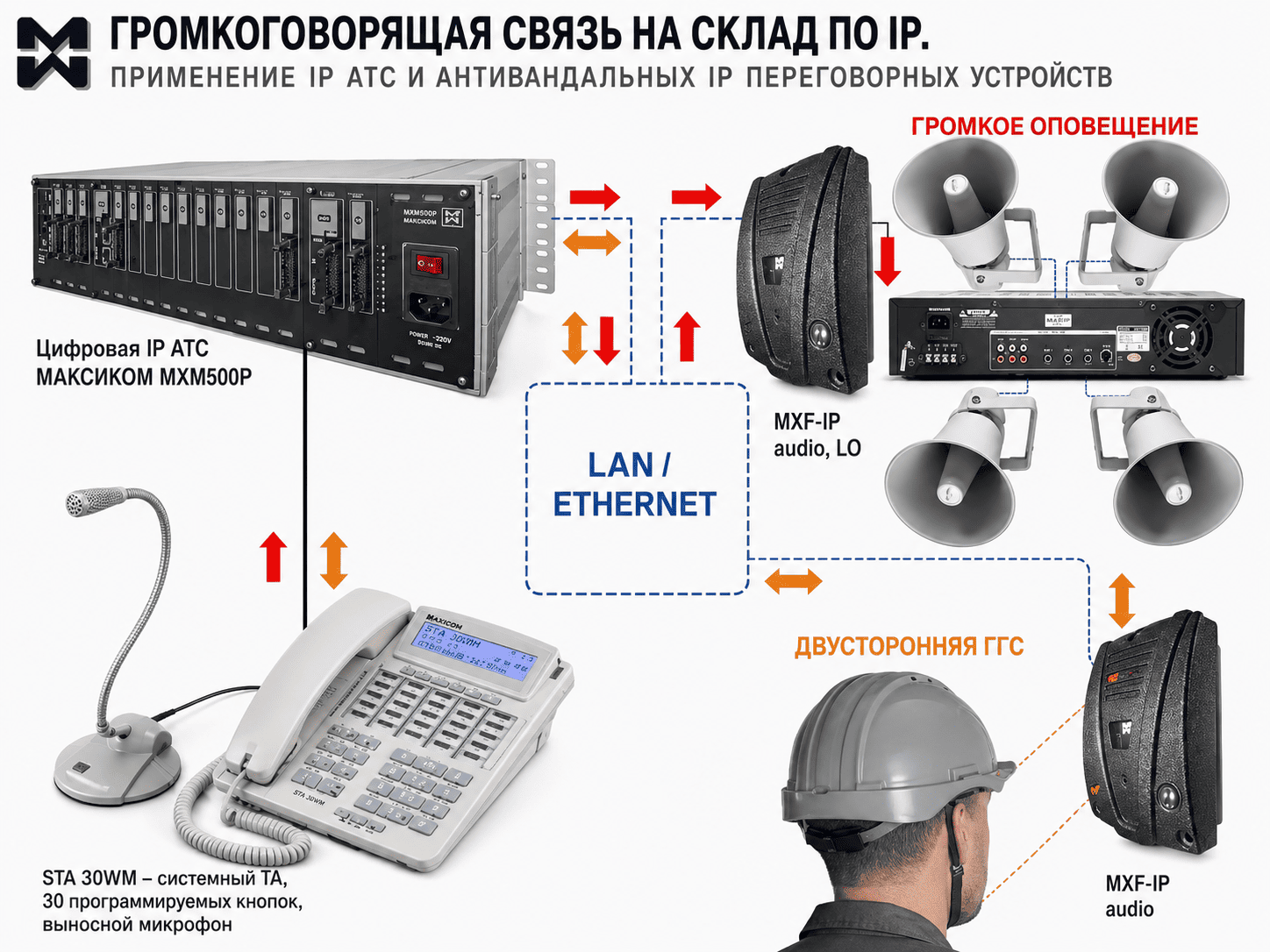

Применение аппаратной IP АТС для организации диспетчерской связи с использованием  IP ГГС.

Громкая связь на склад по IP - схема

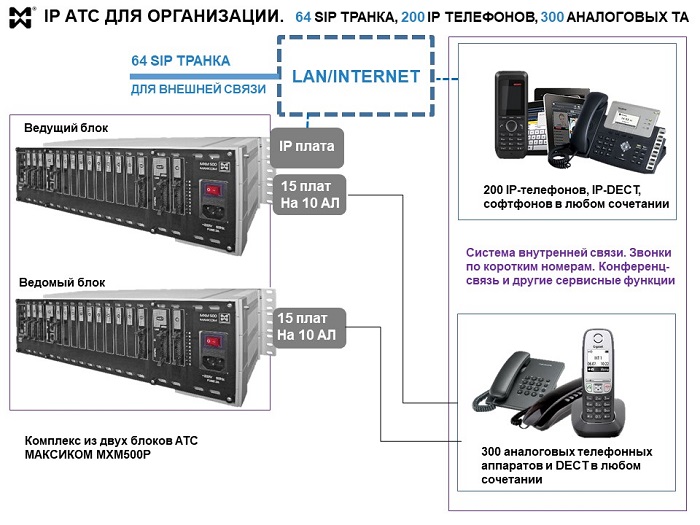

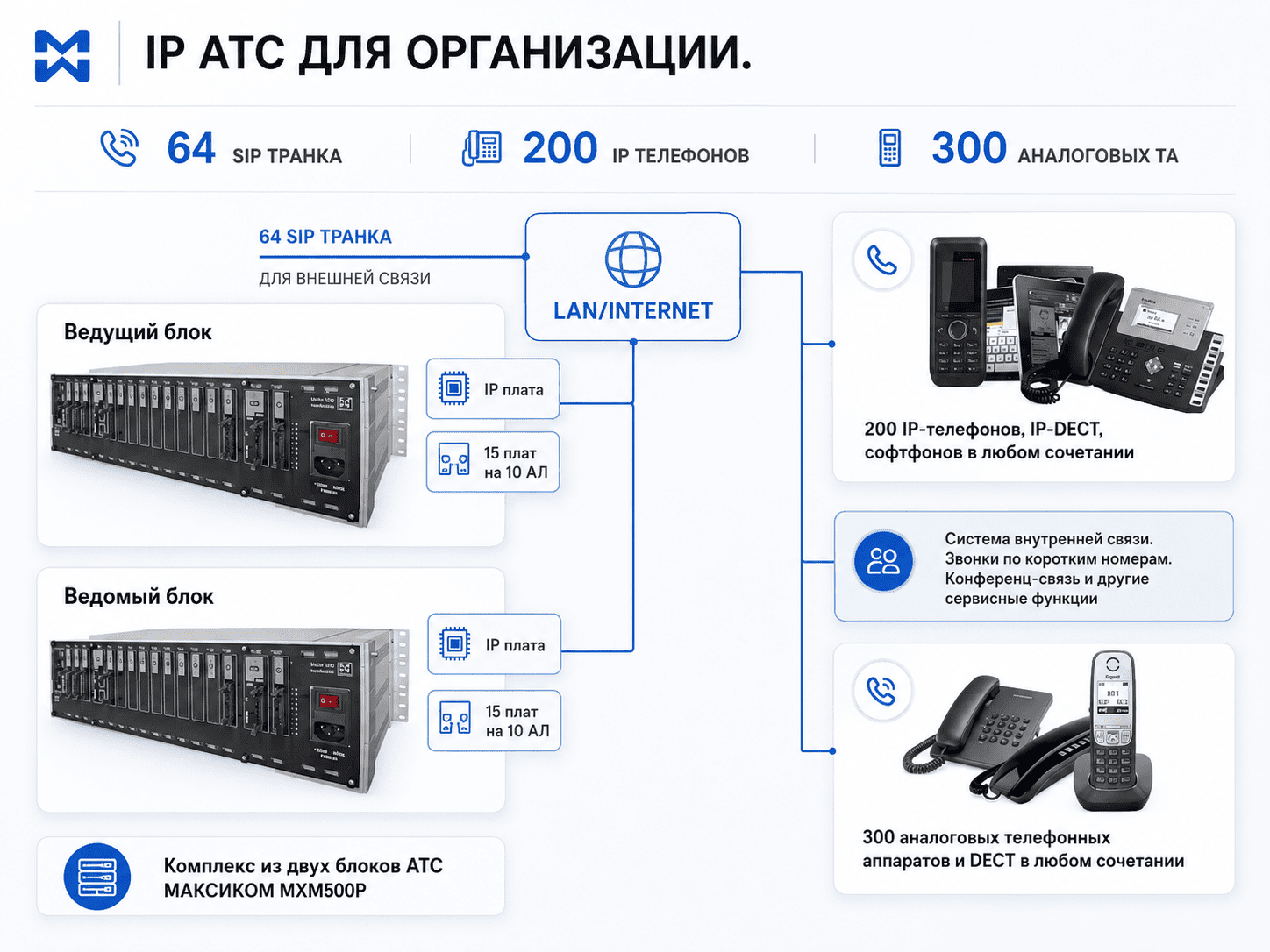

Система связи на 500 абонентов (200 IP, 300 аналоговых)

Схема IP атс на 500 абонентов

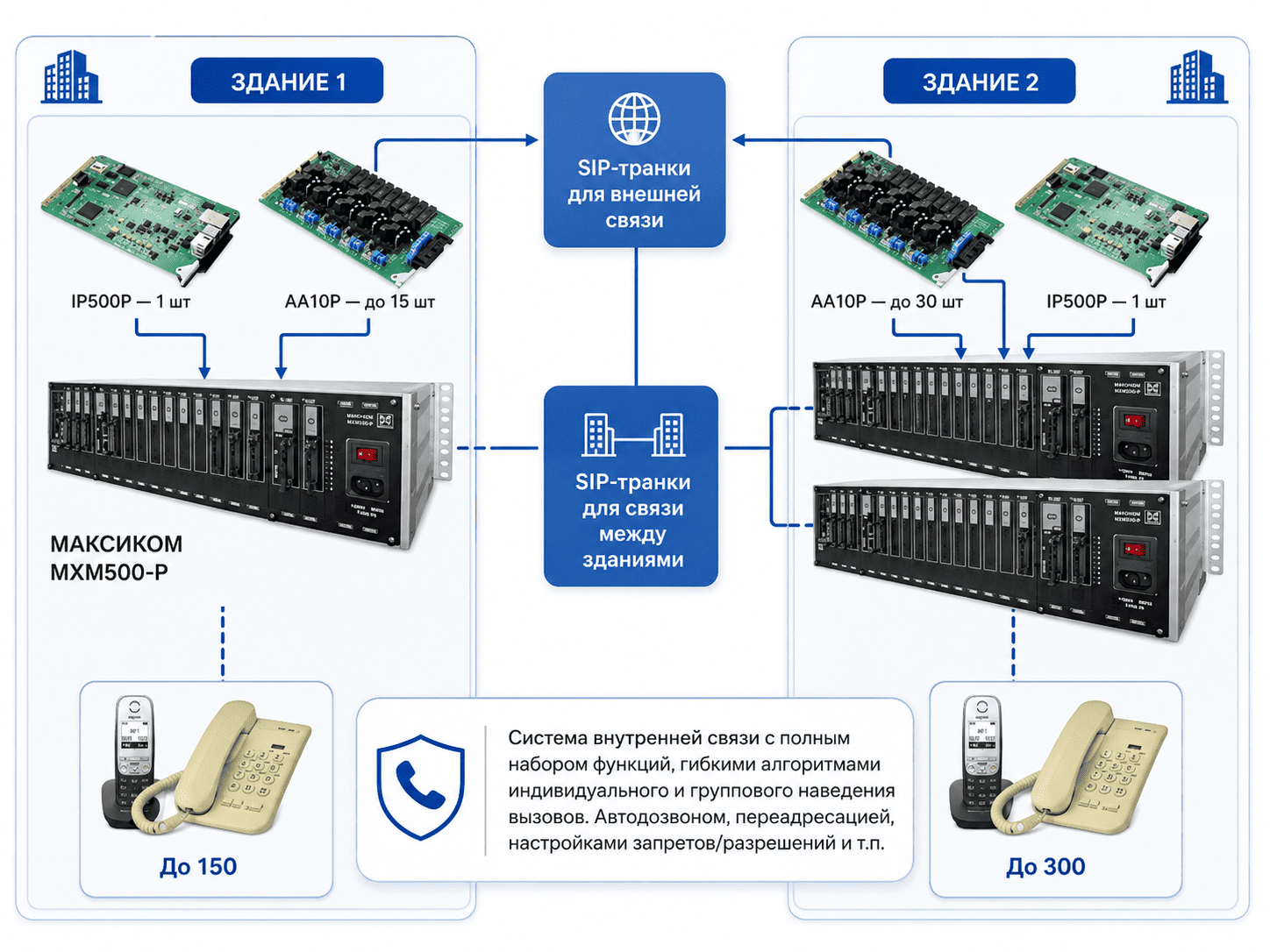

Телефонизация административных комплексов

телефонизация административных зданий. Схема объединения SIP и аналоговой телефонии

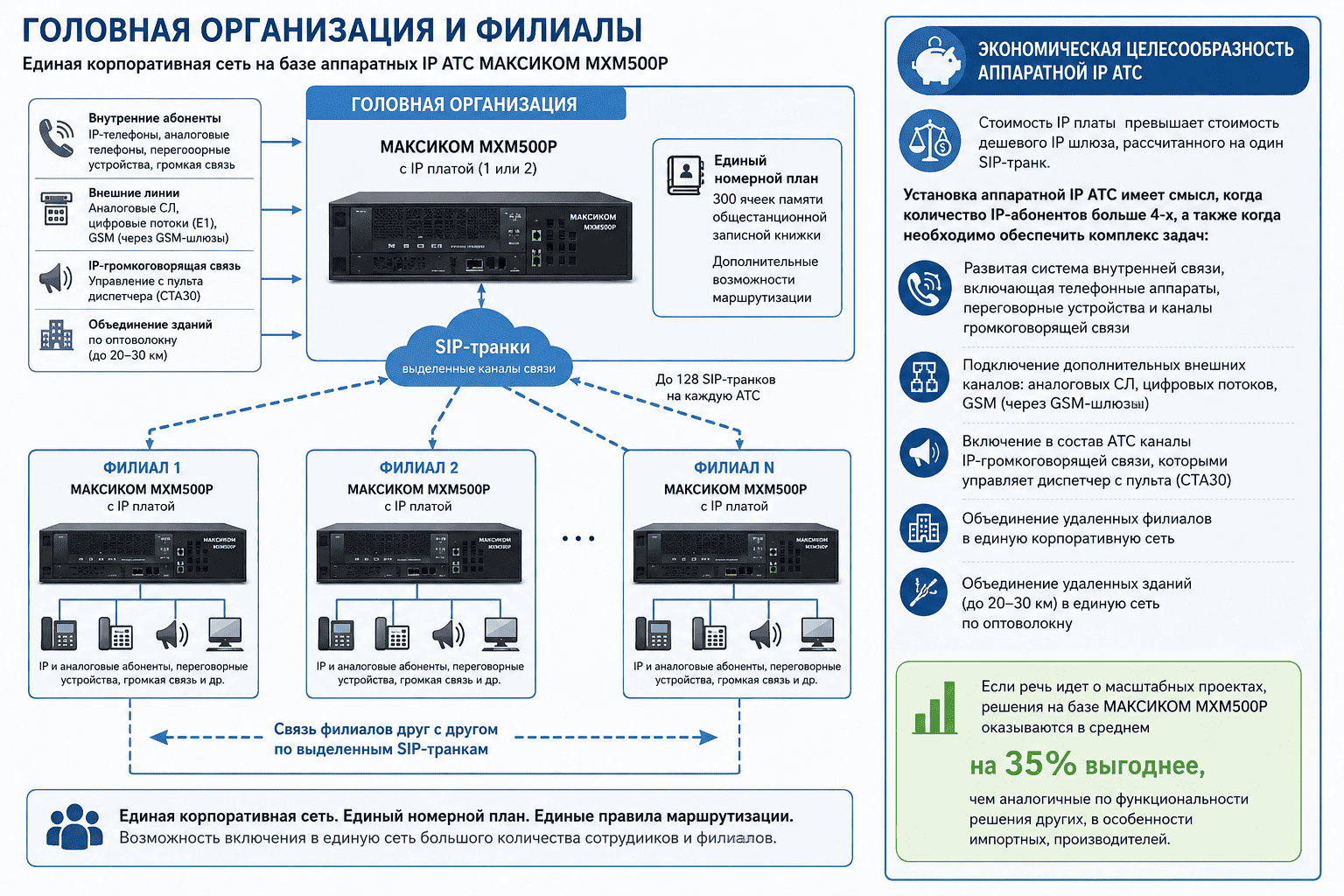

ГОЛОВНАЯ ОРГАНИЗАЦИЯ И ФИЛИАЛЫ

Головную организацию и филиалы объединяют в  единую сеть следующим образом.

В головной организации устанавливают МАКСИКОМ MXM500P с IP платой (одной или двумя). В филиалах также устанавливаются аппаратные IP АТС. Связь между организацией и филиалами, а также связь филиалов друг с другом обеспечивается по выделенным для этой цели SIP-транкам.

Количество связей “головная организация-филиал” и “филиал-филиал” зависит от общего числа SIP-транков (максимально — 128 на каждую АТС) и количеством транков, которые выделяются для связи с конкретным филиалом.

Для включения в единый номерной план предусмотрены 300 ячеек памяти общестанционной записной книжки и дополнительные возможности маршрутизации.

Таким образом, даже при очень большом количестве филиалов значительная часть сотрудников может быть включена в единый номерной план организации.



ЭКОНОМИЧЕСКАЯ ЦЕЛЕСООБРАЗНОСТЬ АППАРАТНОЙ IP АТС

Стоимость IP платы  превышает стоимость дешевого IP шлюза, рассчитанного на один SIP-транк.

Поэтому установка аппаратной IP АТС имеет смысл в тех случаях, когда количество IP-абонентов больше 4-х, а помимо IP телефонии необходимо обеспечить ряд других важных задач:
  • Развитая система внутренней связи, включающая телефонные аппараты, переговорные устройства и каналы громкоговорящей связи.
  • Подключение дополнительных внешних каналов: аналоговых СЛ, цифровых потоков, GSM (через GSM-шлюзы).
  • Включение в состав АТС каналы IP-громкоговорящей связи, которыми управляет диспетчер с пульта (СТА30).
  • Объединение удаленных филиалов в единую корпоративную сеть.
  • Объединение удаленных зданий (до 20-30 км) в единую сеть по оптоволокну.

Если речь идет о масштабных проектах, решения на базе МАКСИКОМ MXM500P оказываются в среднем на 35% выгоднее, чем аналогичные по функциональности решения других, в особенности импортных, производителей.
