Дуплексная связь для периметральной охраны. Применение УАТС, системных аппаратов и переговорных устройств.
Связь для периметральной охраны является неотъемлемой частью многих охранных систем. Как бы ни была устроена сигнализация на объекте, включая все его составляющие: собственно периметр, КПП, склады, тоннели. эстакады и т.д. — в конечном счете именно скоординированные действия позволяют быстро справиться с нештатной ситуацией. А координация действий невозможна без эффективной системы связи.
Эффективность и «навороченность» — далеко не всегда одно и то же. Рекомендуем посмотреть этот материал. Мнение стороннего специалиста об особенностях периметровых систем, его подход к проблеме во многом совпадает с нашим.
Подход к организации связи для охраняемых объектов и территорий.
Связь для периметральной охраны, построенная на оборудовании «Максиком», функционально совместима с любым техническим решением охранной сигнализации. В основе нашего подхода — использование возможностей телефонной связи: классической. цифровой и IP.
В зависимости от типа объекта, способа его охраны и штатного расписания, определяются следующие параметры:
Точки связи.
То есть, места, в которых должны быть расположены средства связи: телефонные аппараты (обычные. системные, «прямые» без номеронабирателя, телефоны местной батареи), переговорные устройства, переговорно-замковые устройства.
Структура связи.
Иными словами, кто, кому и в каких случаях должен звонить. Здесь также важны и количество одновременных соединений, и приоритеты выхода на те или иные каналы связи.
Технологии связи.
В зависимости от условий, применяются и классическая аналоговая телефония, и цифровые потоки, и IP телефония.
Специальные требования к связи.
В систему могут быть включены двух- и четырехпроводные каналы тональной частоты. если того требуют условия эксплуатации и охраны объекта.
По совокупности параметров и требований
В соответствии с параметрами подбираются соответствующие устройства — прежде всего. те. которые разработаны и серийно выпускаются нашей компанией.
Все, что мы предлагаем: и конкретные устройства. и построенные из них системы — многократно апробировано в самых разных условиях эксплуатации. В том числе, в условиях крайне неблагоприятного климата.
СВЯЗЬ ДЛЯ ПЕРИМЕТРАЛЬНОЙ ОХРАНЫ И ДРУГИЕ РЕШЕНИЯ ДЛЯ ОХРАНЯЕМЫХ ОБЪЕКТОВ И ТЕРРИТОРИЙ.
Учрежденческая станция, имеющая соответствующую емкость и обеспечивающая требуемые типы подключений, а также соответствующие процессорные возможности — оптимальная коммутационная платформа для организации связи.
Важнейшие особенности УАТС — гибкие алгоритмы наведения и обработки вызовов, а также поддержание большого количества одновременных разговоров.
Наглядный пример — цифровая АТС МАКСИКОМ MXM500P. При установке IP платы станция превращается в аппаратную IP АТС, сохраняя возможность других подключений. В том числе — системных аппаратов (цифровых и четырехпроводных), переговорных устройств (аналоговых и IP) и каналов громкоговорящей связи.
Диспетчерская и управленческая оперативная телефонная связь.
При выборе решения учитывается штатное расписание и служебные инструкции, предоставленные Заказчиком. Эти данные нужны для того, чтобы не только подобрать оптимальное оборудование, но и обеспечить необходимые настройки системы, установить приоритеты.
Средства телефонной связи и подключение к коммутационной платформе (УАТС).

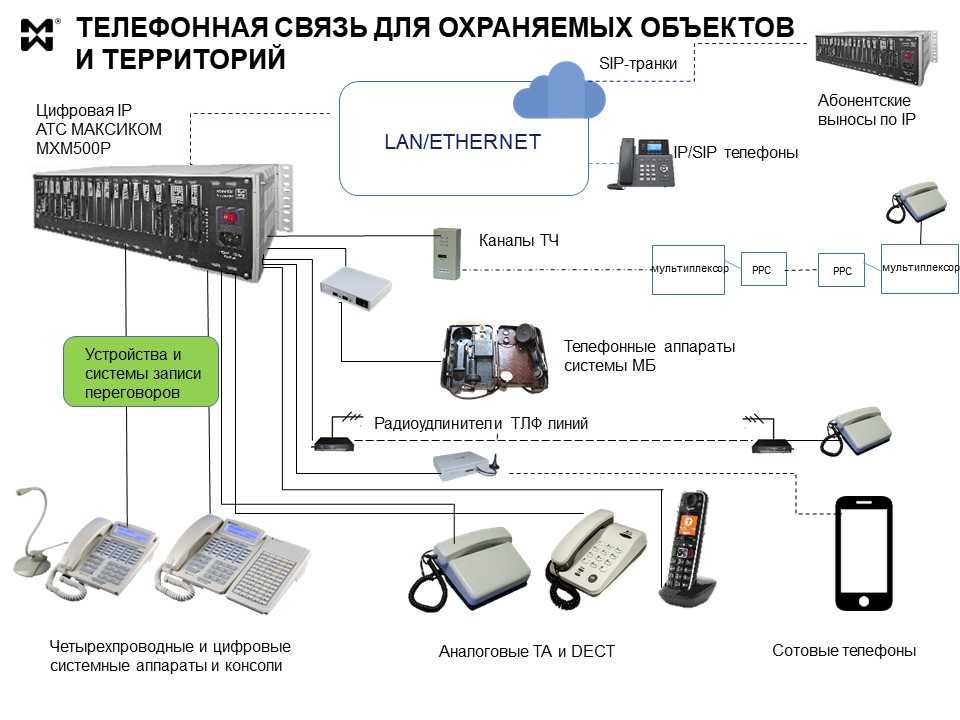

На рисунке ниже показаны возможности подключения различных устройств к цифровой IP АТС МАКСИКОМ MXM500P.
Как видите, для организации телефонной связи охраняемого объекта есть самые разнообразные возможности. Для реализации некоторых из них разработаны и серийно выпускаются специальные адаптеры. Например, для подключения телефонных аппаратов МБ и двухпроводных каналов ТЧ используется адаптер МБ.
Для подключения четырехпроводных каналов ТЧ также имеется специальный модуль.
Благодаря этим модулям станция может становиться частью очень масштабных специальных решений. в состав которых входят мультиплексоры и радиорелейные станции. О примере такого решения рассказывает одна из наших новостей.
Как отражается организационная инфраструктура охраняемого объекта или территории в системе телефонной связи.

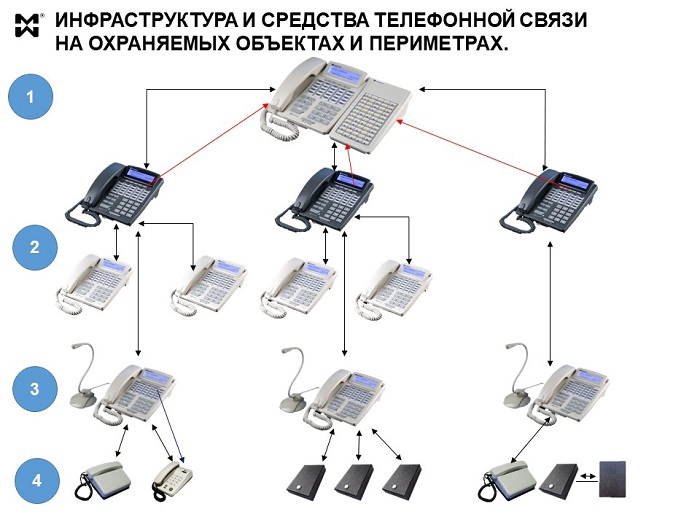

Черные стрелки — телефонная связь между конкретными аппаратами. Независимо от типа устройства, связь является дуплексной: оба абонента могут одновременно и говорить, и слышать друг друга.
Красные стрелки — прямой выход на вышестоящего (или любого другого, но особо важного) абонента через программируемую «жесткую» клавишу безусловного вызова.
Синие стрелки — прямой выход на конкретного нижестоящего (или любого другого) абонента через «мягкую» клавишу прямого вызова.
1 уровень — руководитель службы охраны и его заместители.
2 уровень — начальники команд, старшие смен и секторов.
3 уровень — руководители младшего звена, оперативные дежурные на объектах.
4 уровень — рядовые сотрудники (охрана на стационарных постах, патрулирование периметра, КПП и т.д.).
Конечно, схема условная, и для каждого конкретного случая есть свой, уникальный способ отобразить в системе телефонной связи все нюансы.
Цифры на рисунке можно также рассматривать и как уровни приоритета. В цифровой АТС МАКСИКОМ MXM500P можно установить для разных линий до 10 уровней приоритета. Уровень определяет очередность доступа к внешним каналам связи, а также возможность использовать некоторые сервисные функции станции. Например, руководитель службы охраны может подключаться к соединениям нижестоящих абонентов, но они не могут подключаться к его соединениям. То же самое справедливо для любых линий с разным уровнем приоритета.
Подавляющая часть изображенных на рисунке устройств — системные телефонные аппараты «Максиком». И это не случайно, поскольку СТА — удобные и многофункциональные пульты связи.
Подробнее о возможностях системных телефонов АТС в качестве пультов рассказывается в отдельной статье.
Среди особенностей СТА Максиком — 5 «жестких» и 25 «мягких» программируемых клавиш. Пользуясь ими, абонент имеет возможность моментально выходить на нужные каналы связи, собирать и проводить телефонные конференции и даже селекторные совещания.
Посмотрите статью, посвященную телефонным конференциям через мини АТС.
Кроме того. полезно ознакомиться с возможностями проведения селекторных совещаний.
К станции можно подключать и четырехпроводные, и цифровые модели СТА. При необходимости аппараты дополняют четырехпроводными консолями расширения или цифровыми консолями.
На рисунке показаны не только телефонные аппараты, но и переговорные устройства. Для того чтобы включить последние в систему оперативной телефонной связи, есть все основания. Переговорные устройства «Максифон» имитируют работу телефонных аппаратов системы ЦБ без номеронабирателя. В линейке наших ПУ есть модели, которые предназначены для работы именно в составе АТС. Они подключаются к портам абонентских линий и по этим же линиям получают электропитание.
Патрулируемый периметр для объектов и территорий с физической или комбинированной охраной. Средства связи для стационарных постов.
О том, как может быть организована связь для периметральной охраны на базе УАТС, можно прочитать здесь.

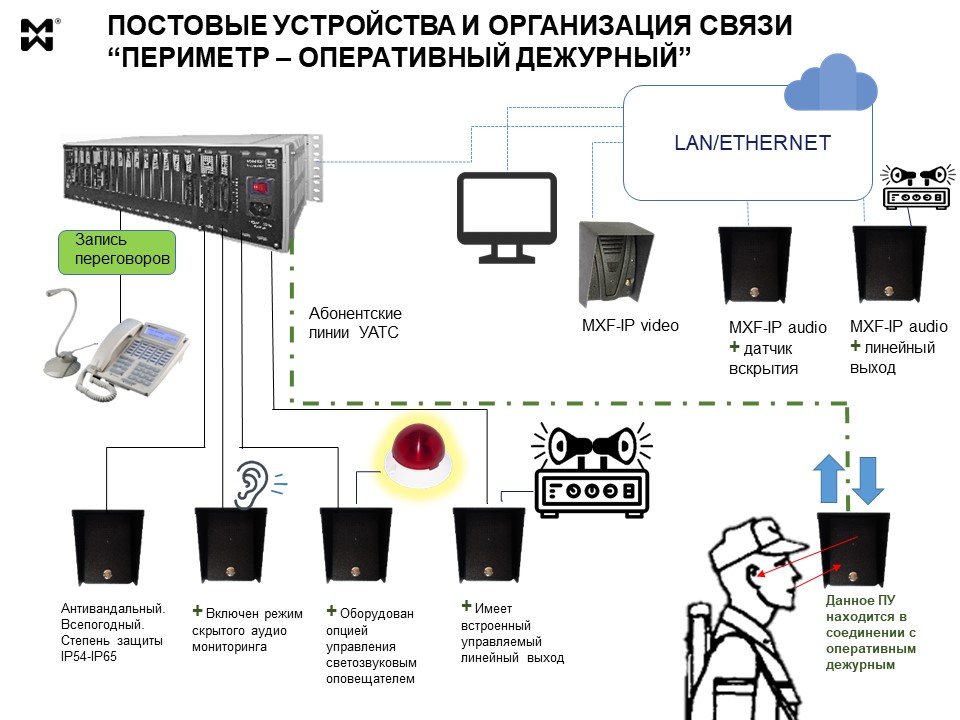

Принципиальная схема организации постовой связи на периметре и (или) на стационарных постах представлена на рисунке.
Постовые устройства «Максифон», рекомендуемые для установки на периметре, подразделяются на следующие категории.
Аналоговые антивандальные устройства в составе УАТС.
Для установки на периметре и на стационарных постах рекомендуется модель Максифон MXF vsu. Если охраняемый периметр находится в зоне неблагоприятного климата, оптимальный выбор — всепогодная модификация MXF-vsut.
Общие особенности:
- Ударопрочный антивандальный корпус из стали.
- Базовая защита от влаги и пыли — IP54. При установке защитного козырька и обработке внутренних элементов специальными составами суммарный уровень защиты составит IP65.
- Режим автоприема. Для ответа на вызов дежурного постовому не нужно нажимать на кнопку, достаточно подойти к устройству и ответить.
- Режим скрытого аудио мониторинга прилегающей территории.
- Опция управления светозвуковым извещателем.
- Возможность оснащения управляемым линейным выходом для подключения акустической системы.
- Возможность установки датчика вскрытия.
Антивандальные IP переговорные устройства.
VOIP Максифоны MXF-IP audio и MXF-IP video могут входить в состав IP АТС в качестве внутренних абонентов или подключаться к локальной сети
Поэтому в качестве пульта связи в первом случае удобно использовать системный аппарат, а во втором — персональный компьютер.
К MXF-IP video можно подключить дополнительную видеокамеру. Устройство поддерживает несколько видеопотоков, до 10 видео профилей.
СКУД для оружейной комнаты, других специальных помещений и въездных ворот.
Синяя стрелка — автоматический перевод вызова с домофона на другую АЛ в случае занятости или не ответа пульта. Программируется через таблицу наведения.
Красная стрелка — переадресация вызова с домофона на DECT.

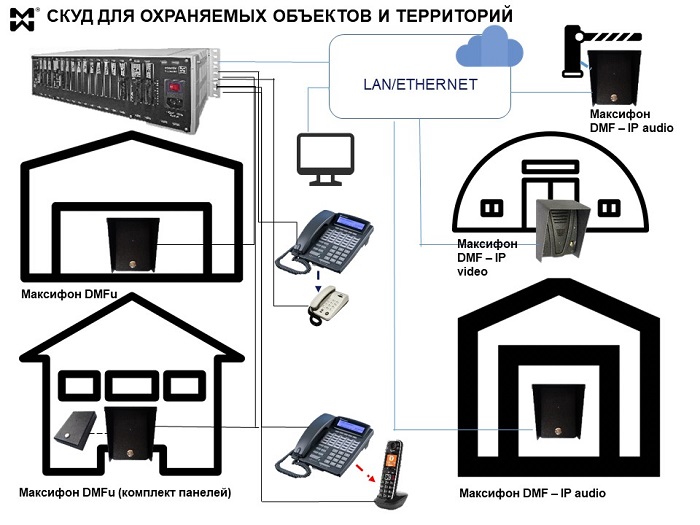

На рисунке показаны разные варианты организации СКУД с применением антивандальных домофонов Максифон DMF. Все наши домофоны совместимы с различными моделями электромеханических и электромагнитных замков, подъемными устройствами шлагбаумов.
- Универсальный домофон Максифон DMFu имеет специальную. модификацию — комплект из ведущей и ведомой панелей. Данный комплект рекомендуется для тех случаев. когда контролировать нужно не только вход в помещение или на территорию, но и выход. Это решение апробировано в боксах инфекционных больниц. Обе панели имеют антивандальное исполнение.
- IP/SIP домофон Максифон DMF-IP также имеет антивандальное исполнение. Управление домофоном — в зависимости от способа его подключения — может осуществляться как с системного или любого другого телефонного аппарата, так и с персонального компьютера.
- IP/SIP домофон Максифон DMF-IP video — антивандальный однокнопочный домофон со встроенной видеокамерой Full-HD.
Системы связи для транспортных и пешеходных контрольно-пропускных пунктов.
Средства связи входят в обязательный список оборудования контрольно-пропускных пунктов наряду с системами механизации, автоматизации и СКУД, физическими барьерами, основным и резервным освещением, тревожной сигнализации и видеоконтролем.
В таком внушительном списке средства связи занимают не самое видное место, но без должного обеспечения связью работа КПП может быть, как минимум, сильно затруднена.
В зависимости от типа КПП, количества проходных коридоров, шлюзов, досмотровых площадок и штатного расписания, связь для КПП должна решать все или часть из нижеперечисленных задач.
-
Связь «начальник караула (дежурный по КПП) — часовые (инспекторы, контролеры) и охрана КПП»
-
«Дежурный по КПП — вышестоящее руководство (начальник команды, смены, сектора)»
-
«Часовой — дежурный».
-
«Часовой (контролер, инспектор) — посетитель»
-
«Водитель — часовой».
Ниже представлены три примера. Первые два — связь на пешеходном КПП ч четырьмя однозонными шлюзами.
Система на базе собственного коммутатора, соединенного с АТС учреждения. Переговорные устройства — Максифон MXF vsut.

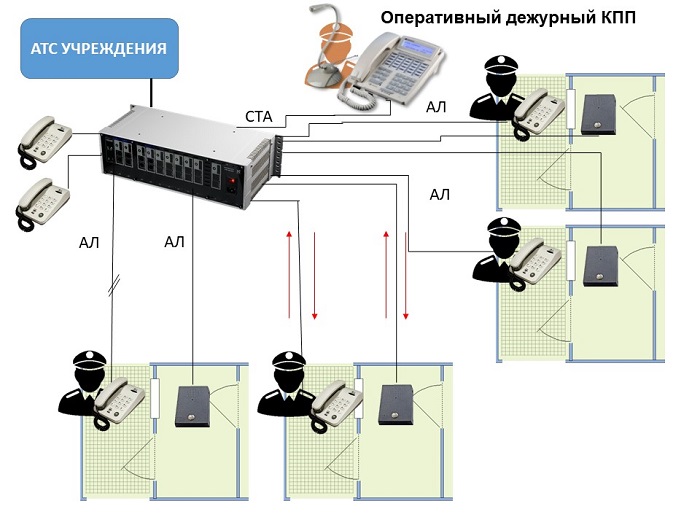

На рисунке представлена система связи КПП, встроенная в телефонную и громкоговорящую сеть учреждения. В качестве коммутатора для КПП используется гибридная мини АТС МАКСИКОМ MP48
Решение с переговорными системами «точка-точка»

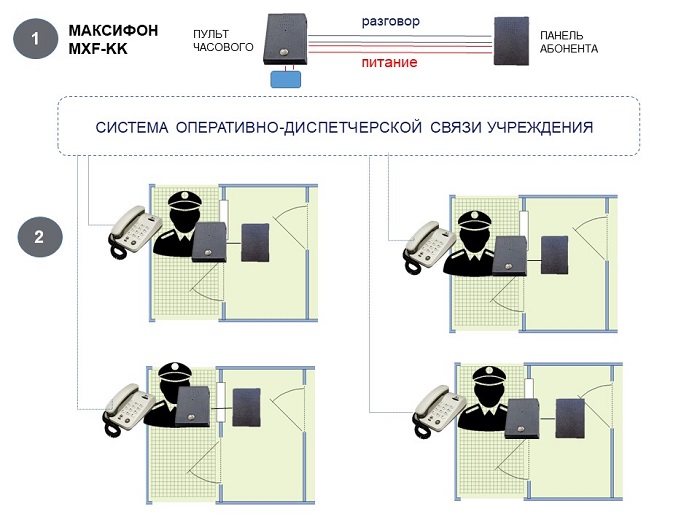

1. — принципиальная схема подключения панелей Максифон MXF-KK. Два провода используются для разговора, два — для электропитания (12В). Питание абонентской панели обеспечивается через ведущую панель (пульт часового). Расстояние между панелями — до 300м.
2 — Переговорные комплекты в системе оперативно-диспетчерской связи КПП. Для связи друг с другом, а также с оперативным дежурным часовые используют телефонные аппараты. Для связи с посетителями используется переговорная система Максифон MXF-KK.
Решение «часовой — водитель» («водитель-улица»)
Это решение предназначено для оснащения специальных, в том числе, бронированных автомобилей. Рекомендуется в тех случаях, когда водителю и другим лицам, находящимся в автомобиле по той или иной причине нельзя выходить из автомобиля вплоть до прибытия к конечному пункту и обеспечения необходимых мер безопасности, которые позволят экипажу покинуть автомобиль. Переговоры с часовым на КПП осуществляются через защитное стекло кабины посредством комплекта панелей Максифон MXF-KK. Одна из панелей находится в кабине водителя, вторая — снаружи.
Громкое оповещение на периметре, отдельных объектах, в зданиях и на территории.
Автоматические телефонные станции «Максиком», в том числе цифровая IP АТС MXM500P являются еще и коммутаторами для систем громкоговорящей связи.
К MXM500P подключают до 10 каналов ГГС через специальные адаптеры. Дополнительные каналы оповещения можно организовать через переговорные устройства, оборудовав их опцией линейного выхода.
USL1 — адаптер линейного выхода. Подключается к абонентской линии УАТС и к усилителю мощности.
В настоящий момент громкое оповещение осуществляет диспетчер 2 в зоне 2.

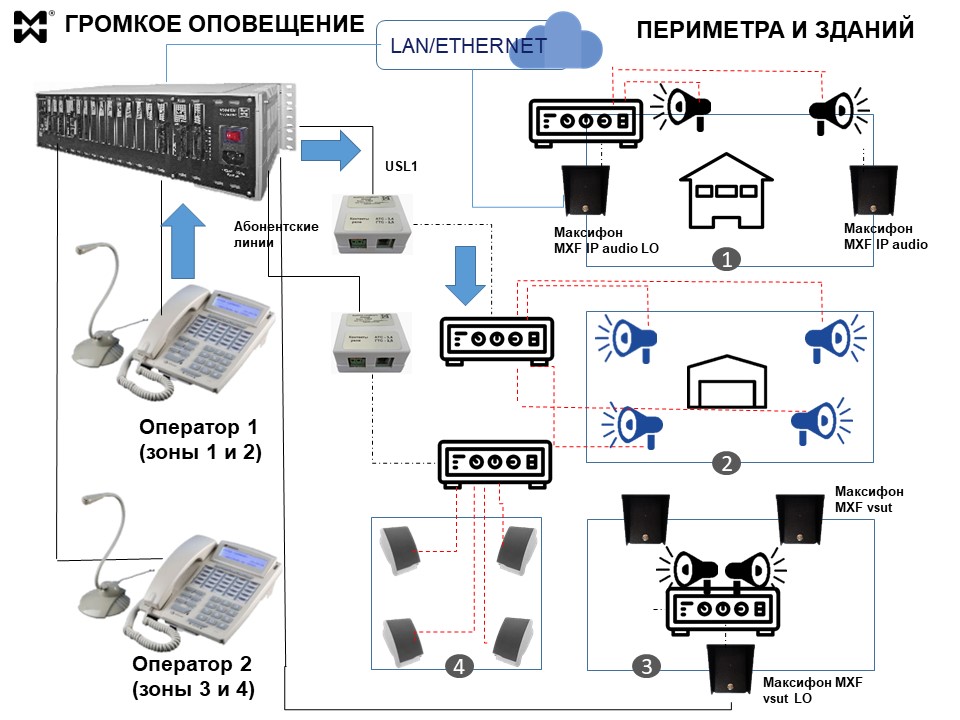

На рисунке выше показан пример громкого оповещения на 4-х условных объектах.
1-й объект — небольшая охраняемая территория, на которой в качестве устройств постовой связи установлены IP- Максифоны MXF-IP audio. Один из них имеет линейный выход, к которому подключена акустическая система.
2-й объект — территория, на периметре которой используются только технические средства охраны , физическая охрана не предусмотрена. Однако, на самой территории работают люли. поэтому на ней также требуется громкое оповещение. Оно организуется через канал громкой связи, которой состоит из адаптера USL1 (подключен к АТС по абонентской линии), усилителя мощности и громкоговорителей.
Управление громким оповещением на этих объектах осуществляет Диспетчер 1. В качестве пульта громкоговорящей связи используется системный аппарат с выносным микрофоном.
3-й объект — административное здание. Громкое оповещение внутри здания организовано по той же схеме, что и оповещение в зхоне 2.
4-й объект — периметр, на котором установлены постовые устройства Максифон MXF-vsut. Часть этих устройств имеет линейный выход, к которому подключена акустическая система. Таким образом, диспетчер (в данном случае, диспетчер 2) может осуществлять громкое оповещение на отдельных участках периметра.
Таким образом, на базе оборудования «Максиком» можно построить и связь для периметральной охраны, и комплексные решения. которые обеспечивают все потребности связи на охраняемых объектах и территориях .
