Связь для больниц и медицинских центров. Организация связи в больнице.

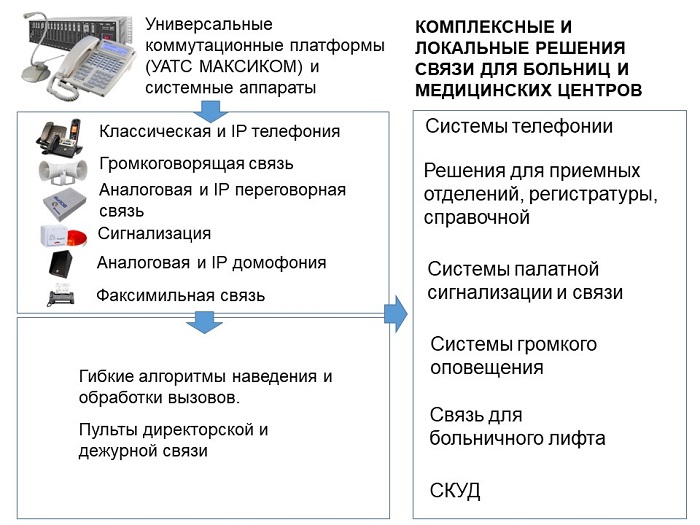

![Решения для больниц и медицинских центров - типы решений и виды связи](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd1.jpg)
За более чем 20 лет работы наша компания внедрила десятки крупных и локальных проектов в медицинских учреждениях на территории страны. При всем разнообразии задач и местных условий у этих проектов есть важные общие особенности. Связь для больниц и медицинских центров, разработанная специалистами “Мультикома”, надежна и практична. Мы искренне уверены в том. что связь в больнице должна быть организована максимально понятно и удобно. Ее предназначение — облегчать жизнь персонала и больных, а не отпугивать избыточной сложностью. Грамотное сочетание классических и современных технологий связи позволяет решить все нужные задачи и обеспечить оптимальное соотношение возможностей и цены. Пусть лучше сэкономленные средства будут потрачены медицинским учреждением на закупку необходимых приборов, материалов и препаратов. Предлагаем следующие решения для больниц и медицинских центров
- Телефония с применением классических и IP технологий.
- Системы громкоговорящей связи и оповещения для больниц и мед. центров.
- Связь для палатных отделений, включая палатную сигнализацию и связь.
- Решение связи для приемного отделения.
- Систему связи больничного лифта.
- Решение для регистратуры/справочной
- СКУД для мельцеровских боксов
КОМПЛЕКСНЫЕ РЕШЕНИЯ ДЛЯ БОЛЬНИЦ И МЕДИЦИНСКИХ ЦЕНТРОВ.
Все вышеперечисленные варианты можно объединить в единое комплексное решение. Связь для больниц и медицинских центров обеспечивает:
- Классическую и IP телефонию для больницы в целом. а также с учетом специфики отделений, подразделений и служб.
- Факсимильную связь
- Сигнализацию и дуплексную голосовую связь “пациент-дежурная медсестра” в палатных секциях палатных отделений.
- СОДС больницы, пульты дежурных постов и руководства
- Голосовую связь с лифтером больничного лифта с каждого этажа.
- Громкое оповещение.
- СКУД с применением аналоговых и IP домофонов.
- Вызов пациента в диагностические кабинеты и процедурные.
Комплексные и локальные решения для больниц и медицинских центров построены на российском оборудовании (статус ТОРП). По опыту наших партнеров и заказчиков, эти системы связи обеспечивают в среднем до 30% экономии по сравнению с близкими по функциональности решениями, основанными на другой технике.
Связь для больниц и медицинских центров: системы “Максиком” для больниц в реализованных проектах (примеры)

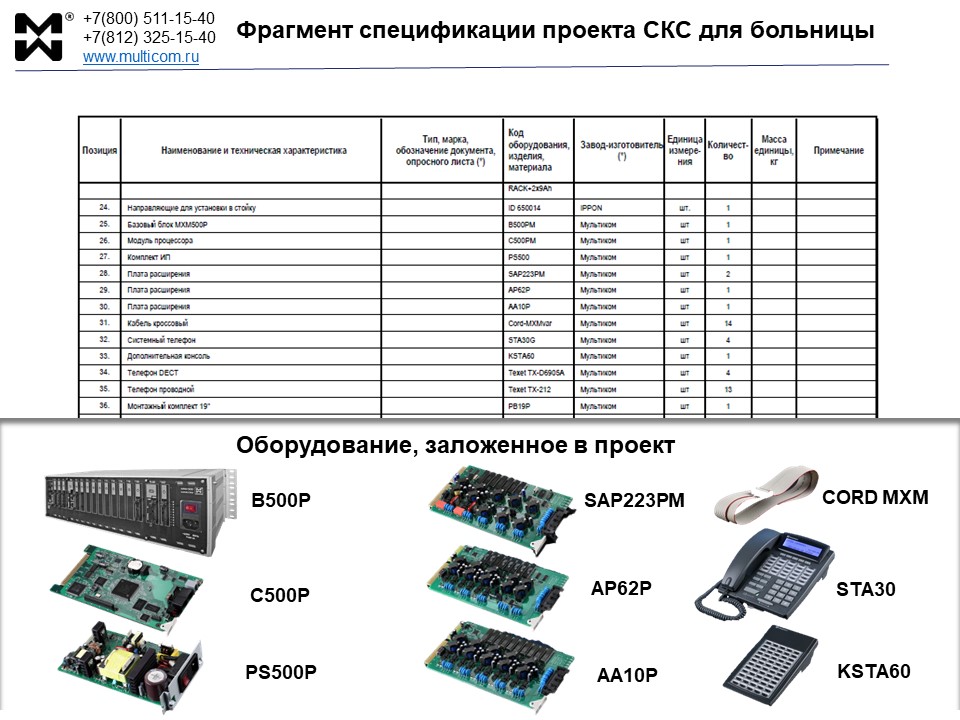

![Решения для больниц и медицинских центров - СКС больницы в проекте](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd2.jpg)

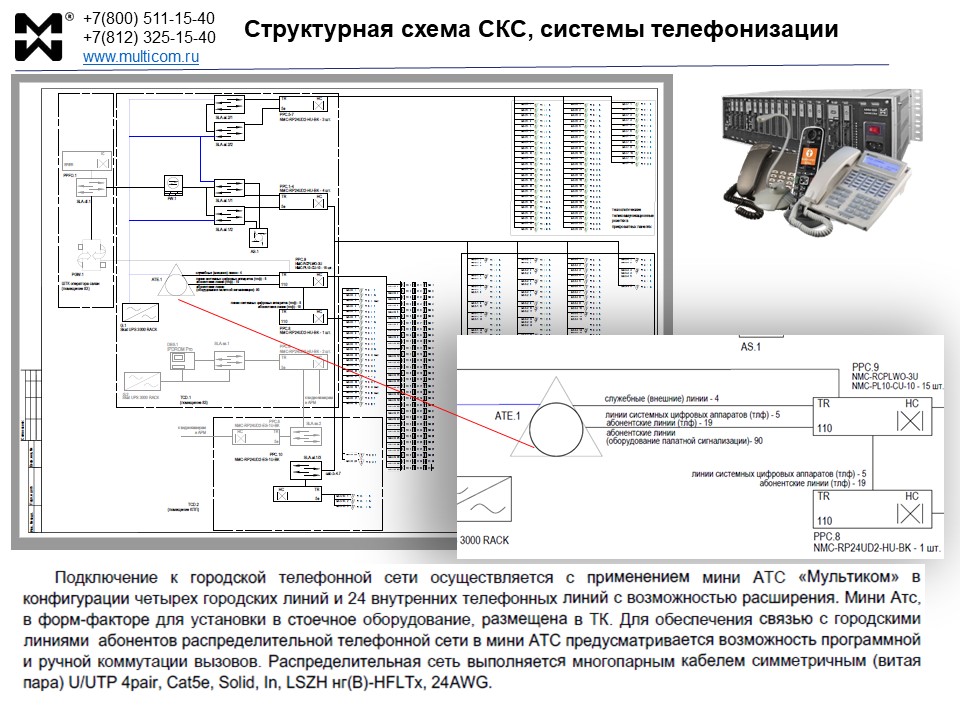

![Решения для больниц и медицинских центров - структурная схема СКС](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd3.jpg)

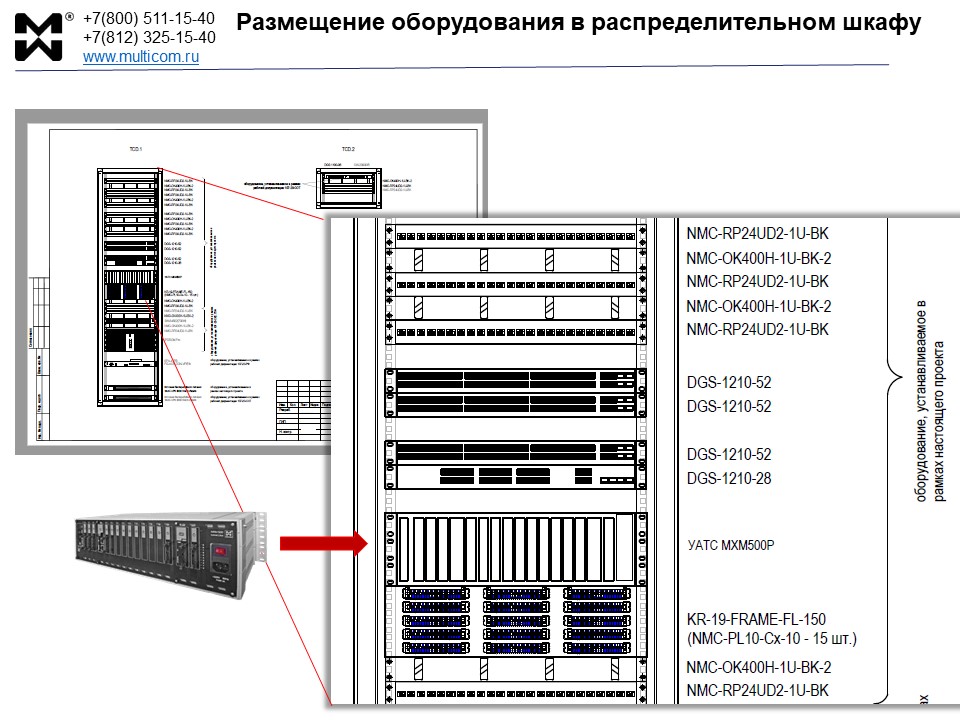

![АТС "Максиком" в проектах больниц - размещение в распределительном шкафу](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd4.jpg)

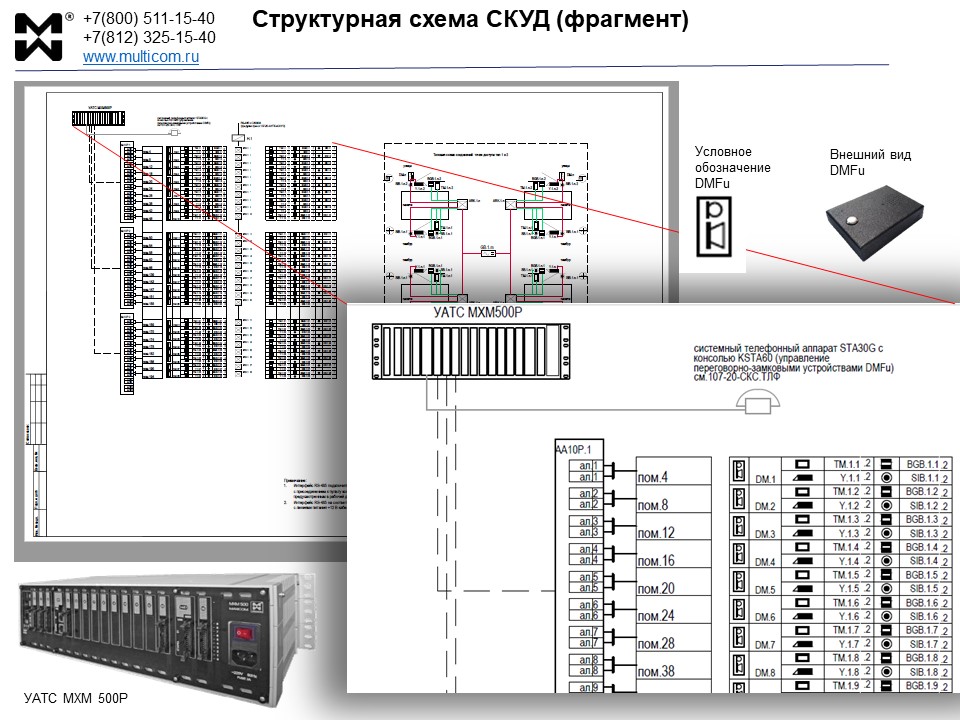

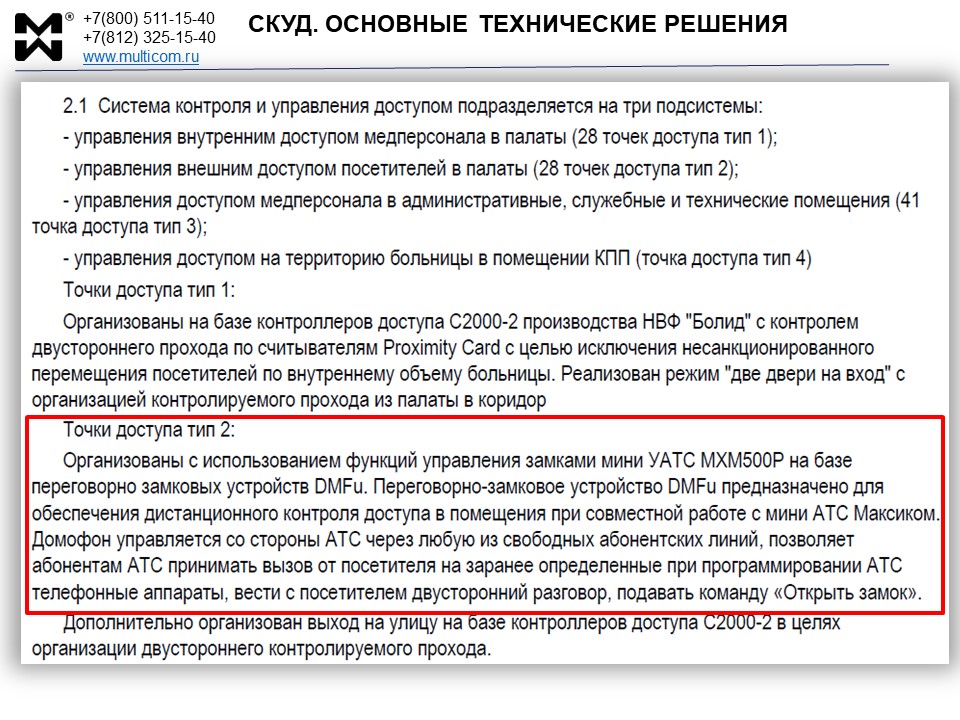

![СКУД "Максиком" 0 применения в медцчреждениях, фрагмент проекта](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd5.jpg)
![Решения СКУД для больницы - фрагмент проекта](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd6.jpg)

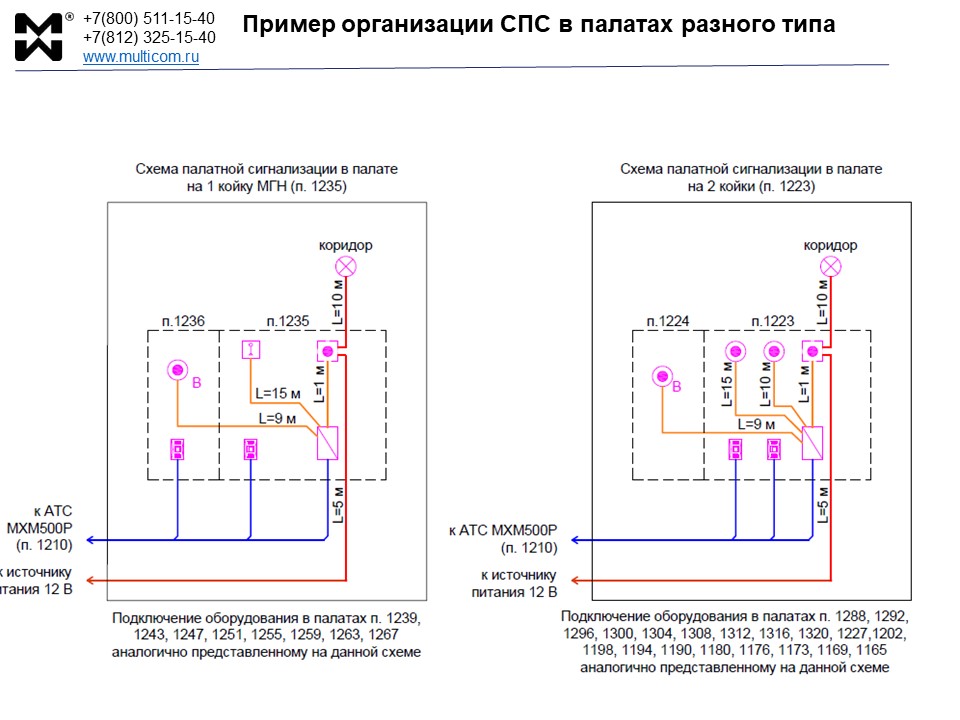

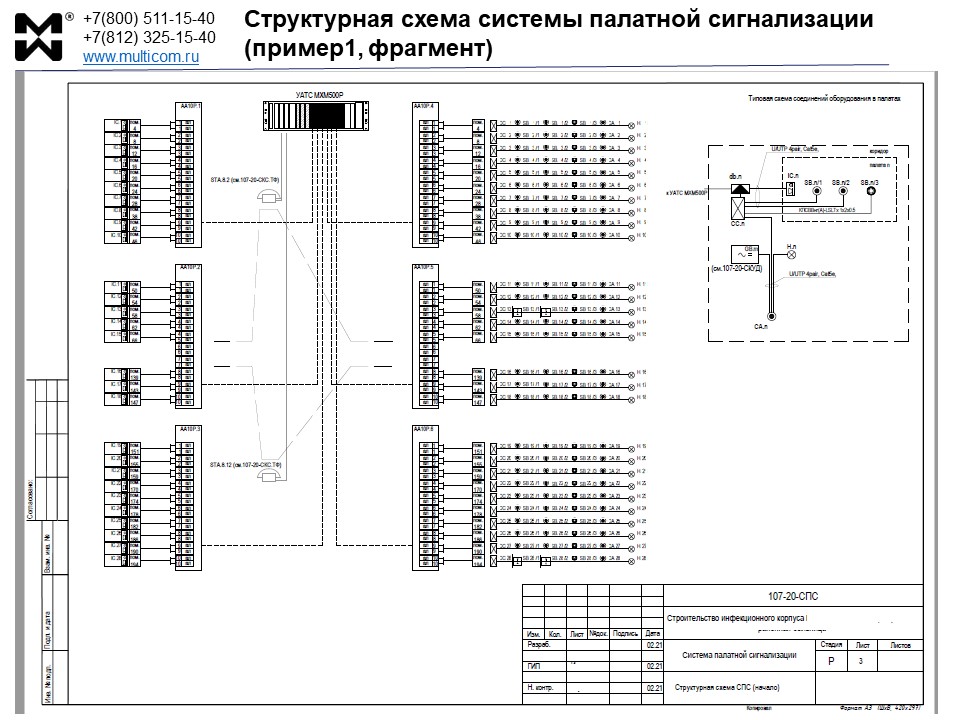

![Решения для больниц и медицинских центров - Структурная схема палатной сигнализации - фрагмент проекта](https://www.multicom.ru/wp-content/uploads/2021/06/Slajd8-1.jpg)
![Решения для больниц и медицинских центров - схема палатной связи](https://www.multicom.ru/wp-content/uploads/2021/06/Slajd10.jpg)

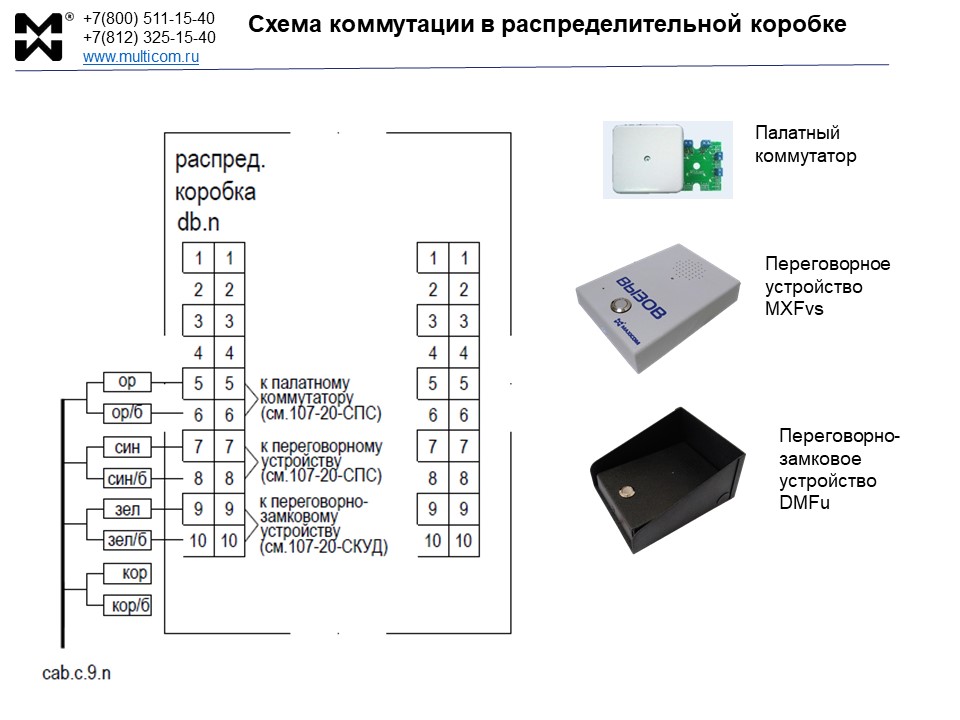

![Решения для больниц и медицинских центров -Схема коммутации палатной связи и СКУД](https://www.multicom.ru/wp-content/uploads/2021/06/Slajd11.jpg)
ОРГАНИЗВЦИЯ СВЯЗИ В БОЛЬНИЦАХ И МЕДИЦИНСКИХ ЦЕНТРАХ. ОБЩИЕ ВОПРОСЫ. ПОДБОР АТС ДЛЯ БОЛЬНИЦЫ.
Центральным элементом решений связи является коммутационная платформа. В качестве таковой прежде всего рекомендуется цифровая АТС МАКСИКОМ MXM500P, которая при установке IP платы становится аппаратной IP АТС.

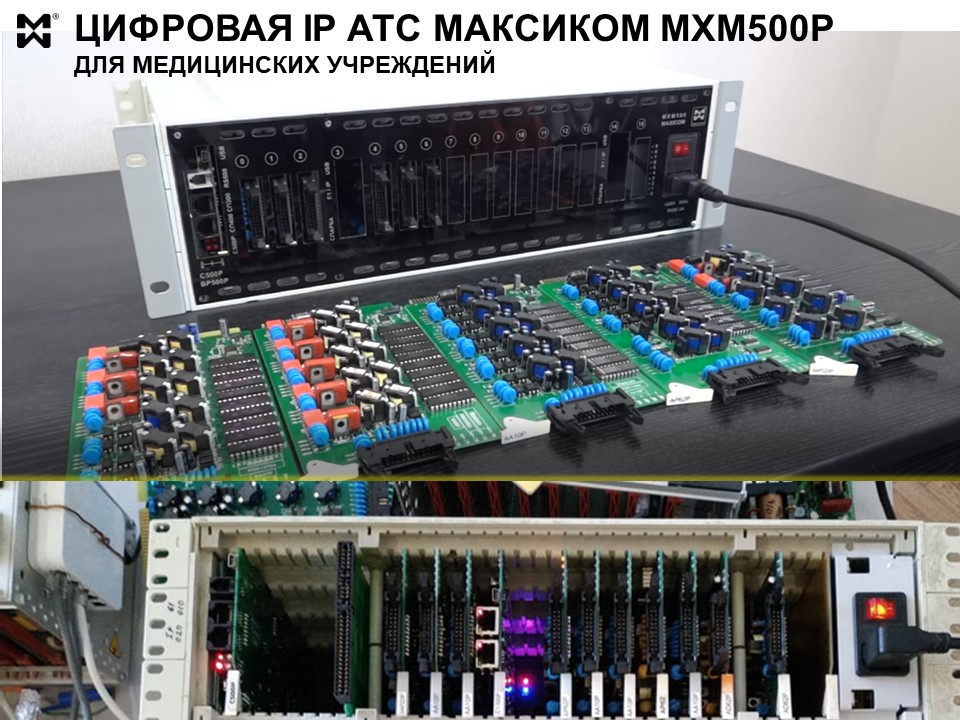

![Решения для больниц и медицинских центров - АТС больницы и отделений](https://www.multicom.ru/wp-content/uploads/2021/07/ATS.jpg)
Станция имеет следующие особенности и возможности
- Функционал универсального коммутатора.
- Расширенный абонентский сервис и ДВО (дополнительные виды обслуживания)
- Развитый сервис телефонных конференций.
- Уникальный сервис селекторных совещаний.
- Гибкие настройки и удобное программирование.
- Разнообразные сценарии наведения и обработки вызовов
- Встроенные возможности ОДС (оперативно-диспетчерской связи)
- Удаленное администрирование.
АТС больницы, в зависимости от размера и задач конкретного учреждения, можно организовать разными способами:
Решения для больниц и медицинских центров на базе одного блока АТС MXM500P
![Решения для больниц и медицинских центров -Базовые конфигурации АТС на основе 1 блока MXM500P](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd3-1.jpg)
Аналоговых внешних линий
|
до 48 |
Аналоговых абонентских линий |
до 480 |
Линий системных аппаратов и консолей расширения |
до 48 |
Потоков Е1 |
до 2 |
SIP-транков |
до 128 |
Внутренних IP абонентов |
до 256 |
Конкретная конфигурация АТС больницы на базе одного блока АТС задается типом и количеством плат расширения.
Например, при установке двух плат IP-500P количество внутренних и внешних IP-подключений будет соответствовать значениям из таблицы. Одновременная установка плат цифрового потока и IP платы в одноблочном решении не предусмотрена.
К портам абонентских линий подключают широкий спектр оконечных устройств. Это и проводные телефоны любых моделей. и системы DECT, и переговорные устройства, и домофоны. и различные адаптеры. В том числе, адаптеры для подключения каналов ГГС непосредственно к станции.
Решения на базе одного блока ЦАТС МАКСИКОМ MXM500P рекомендуются для небольших больниц и профильных медицинских центров, а также для организации подсистем , например, палатной сигнализации и связи.
Пример: оперативная связь для инфекционной больницы на базе одного блока АТС.
![Решение для инфекционной больницы. на базе одного блока АТС МАКСИКОМ MXM500P Оперативная связь для инфекционной болььницы: оборудование сигнализации и связи](https://www.multicom.ru/wp-content/uploads/2020/09/Operativnaya-svyaz-dlya-infektsionnoj-bolnitsy-2.jpg)
Решение рассчитано на 30 двухместных палат, палату интенсивной терапии, 3 поста дежурной медсестры и кабинеты персонала. Посмотрите.
Решения для больниц и медицинских центров на базе двух блоков MXM500P
![Решения из двух блоков MXM500P - базовые конфигурации](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd4-1.jpg)
При организации решения на базе двух блоков АТС IP плату или плату цифрового потока устанавливают в ведущую корзину станции. По вопросу оптимального распределения плат в ведущей и ведомой корзинах станций рекомендуем обратиться к специалистам ООО “Мультиком”.
Пример решения для больницы из двух блоков АТС

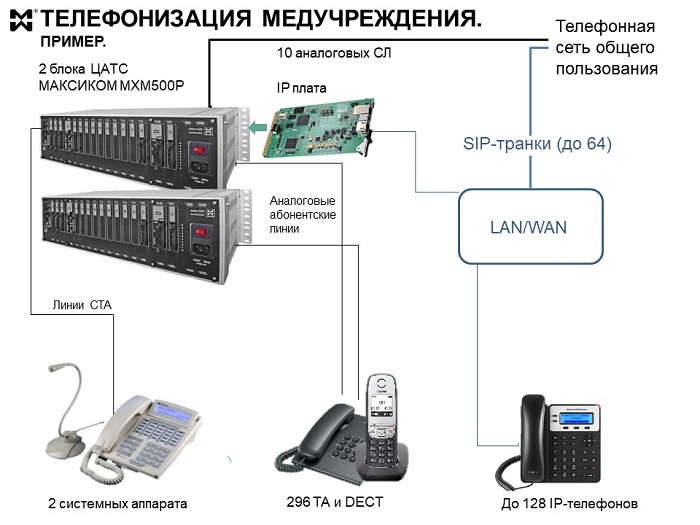

![Решение для больницы на базе двух блоков АТС МАКСИКОМ MXM500p. Телефонная связь для медучреждения - схема конфигурации и подключения](https://www.multicom.ru/wp-content/uploads/2021/05/Slajd2-6.jpg)
Данное решение обеспечивает подключение 30 SIP абонентов и 296 аналоговых абонентов. На самом деле. 1 плата IP 500P дает возможность подключить не только 30, но даже 128 внутренних SIP абонентов.
Решения связи на базе трех блоков ЦАТС МАКСИКОМ
![Решения из трех блоков ЦАТС МАКСИКОМ - примеры](https://www.multicom.ru/wp-content/uploads/2021/07/Slajd5-1.jpg)
Пример решения для больницы на базе трех блоков АТС.
![Решение для медицинского центра на базе трех блоков АТС МАКСИКОМ MXM500P телефонизация медицинского учреждения. IP и аналоговая телефония](https://www.multicom.ru/wp-content/uploads/2020/07/Telefonishhatsiya-meditsinskogo-tsentra.jpg)
Данное решение обеспечивает внешнюю связь по SIP-транкам. а также по 50 аналоговым СЛ. К АТС можно подключить 200 аналоговых абонентов и 10 пультов директорской и диспетчерской связи (системных аппаратов)
Масштабные блочные решения для больниц и медицинских центров
Пример — АТС на 1000 абонентов

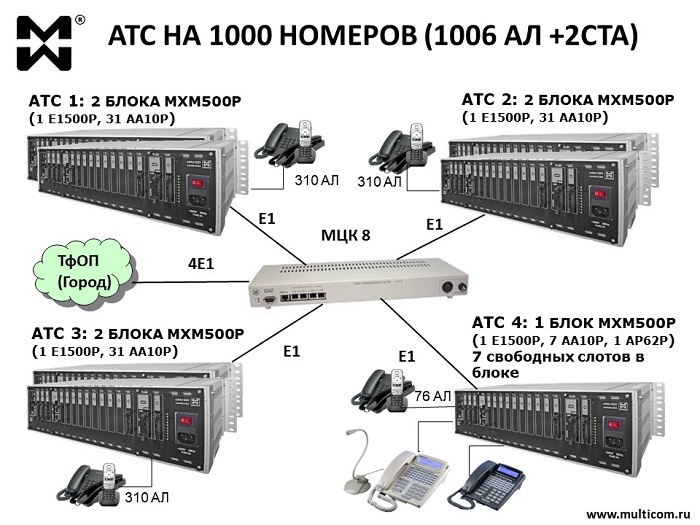

![Решение на основе 4-х комплексов из двух блоков АТС МАКСИКОМ MXM500P. АТС на 1000 номеров - схема комплекса связи](https://www.multicom.ru/wp-content/uploads/2021/03/Slajd3-5.jpg)
данное решение разработано для системы связи студенческого городка. Однако, его возмможности применимы и в системе связи крупной больницы или медицинского центра.
ЛОКАЛЬНЫЕ РЕШЕНИЯ И ПОДСИСТЕМЫ СВЯЗИ ДЛЯ БОЛЬНИЦ
Система палатной связи и сигнализации.

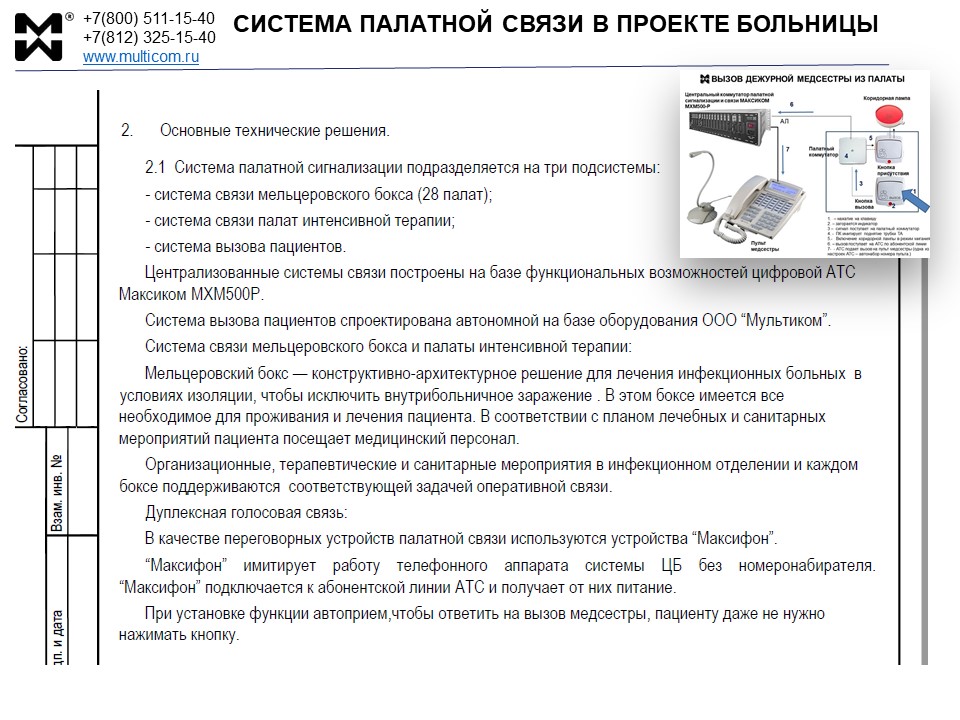

![Система палатной связи в проекте больницы - фрагмент проекта](https://www.multicom.ru/wp-content/uploads/2021/06/Slajd7.jpg)
Палатная сигнализация и связь “Максиком” — проводная система, которая подключается к АТС отделения или больницы.
Система проста в монтаже, надежна. безопасна, удобна в управлении и не содержит избыточных элементов.
Основные компоненты:
- Кнопки экстренного вызова (стандартные, влагостойкие IP54 и специальные для МГН, в том числе. лежачих и тяжелобольных)
- Кнопки присутствия персонала в палате
- Палатные коммутаторы
- Коридорные лампы
- Переговорные устройства (пульты голосовой связи “пациент-дежурный пост”)
- системные аппараты (пульты дежурного поста).
К подробному описанию и примерам использования системы в конкретных решениях и реализованных проектах.
Дополнительные аргументы в пользу российского оборудования сигнализации и связи.
Система связи палатного отделения (палатная и общая секции)
![Связь для палатной и общей секций палатного отделения больницы. Решения связи для палатного отделения - преимущества](https://www.multicom.ru/wp-content/uploads/2021/06/Slajd1.jpg)
В таблицах представлены оборудование связи и его применения в помещениях палатной и общей секций.
Система связи типового палатного отделения подразделяется на т.н. палатную и общую секции.
Для палатной секции разработана система вызова медицинского персонала (см. выше).
В состав решения для общей секции входят:
- Директорская связь (связь для руководства отделением) с применением пульта директора.
- Телефонная связь для кабинетов специалистов. ординаторских и других помещений.
- Система громкого оповещения персонала и пациентов в общей секции
- Локальные системы вызова пациентов в процедурные и диагностические кабинеты.
К подробному описанию системы связи палатного отделения.
Система связи приемного отделения.

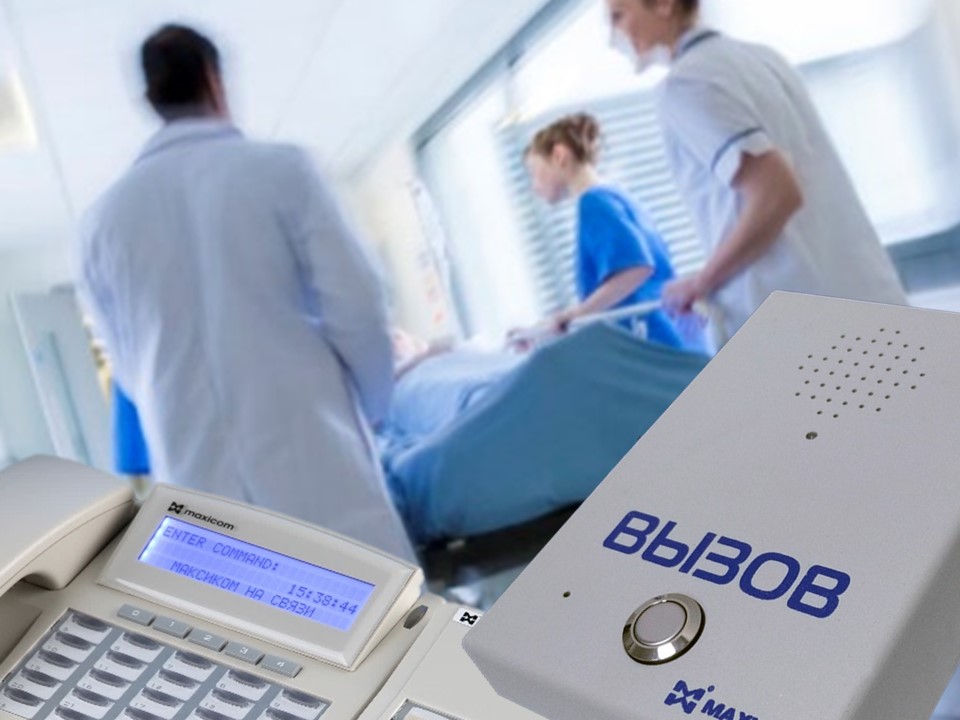

![Система связи приемного отделения - фото системного аппарата и вызывной панели](https://www.multicom.ru/wp-content/uploads/2021/07/Priemnoe-otdelenie.jpg)
Решение связи для приемного отделения больницы обеспечивает
- Оперативное управление через пульт связи заведующего отделением.
- Телефонизацию регистратуры приемного отделения.
- Переговорную связь “сотрудник — посетитель/пациент” при оборудовании рабочих мест защитными стеклянными перегородками.
- Телефонию для кабинетов и перемещающегося персонала на базе стационарных аппаратов и беспроводных систем DECT
- Телефонную связь приемного отделения с палатными отделениями, реанимационным блоком и другими службами больницы.
- СКУД — в зависимости от структуры приемного отделения — контроль доступа на территорию отделения и (или) в отдельные боксы.
- Систему переадресации со стационарных дежурных пультов на беспроводные трубки DECT.
При организации связи приемного отделения используются гибкие схемы наведения и обработки вызовов, которые обеспечиваются коммутационной платформой (УАТС “Максиком”).
К описанию системы связи приемного отделения.
Система связи для больничного лифта с лифтером.
![Для включения/отключения лифтовой ГГС достаточно одного легкого движения. Решения для больниц и медицинских центров - система связи лифта](https://www.multicom.ru/wp-content/uploads/2019/08/novost-6b3.jpg)
В рамках данного решения в кабине больничного лифта устанавливается переговорное устройство дуплексной связи “Максифон” в антивандальном исполнении. Аналогичные устройства устанавливают на этажах. Вызовы с этих устройств автоматически наводятся на АЛ Максифона в кабине. Таким образом. с любого этажа можно связаться с лифтером больничного лифта и сообщить ему необходимую информацию. Например. о том, что на этаже №… ожидает бригада медиков, которым нужно срочно доставить больного на этаж №…
Также возможны решения, в рамках которых на АЛ Максифона в кабине лифта могут звонить дежурные врачи и медсестры непосредственно из приемного отделения, палатных отделений и т.д.
К описанию системы
Решение для регистратуры/справочной
![Система связи регистратуры-схема рабочего места регистратора](https://www.multicom.ru/wp-content/uploads/2021/03/Slajd1-3.jpg)
Система связи регистратуры/справочной включает следующие компоненты:
- Внешняя связь по аналоговым, цифровым линиям или SIP-транкам.
- Внутреннюю телефонную связь с отделениями и службами больницы.
- Внутреннюю телефонную связь между сотрудниками (при большом количестве рабочих мест)
- Переговорную связь “сотрудник-посетитель”
К подробному описанию системы связи для регистратуры.
Громкоговорящая связь для больницы.

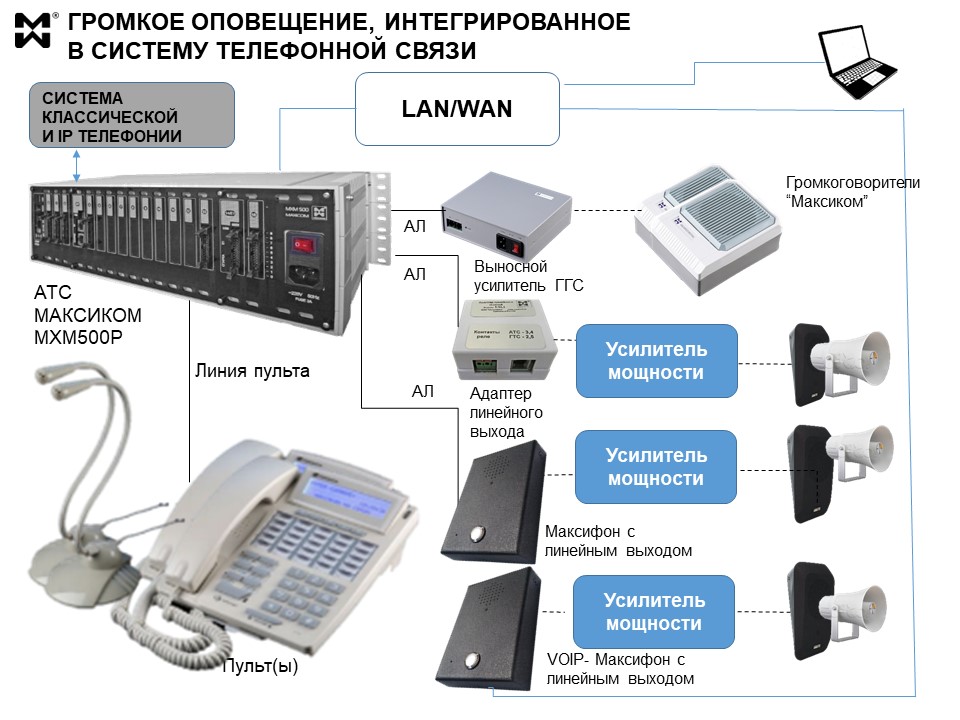

![Схема ГГС и ГО в больнице - интеграция в единую систему связи.](https://www.multicom.ru/wp-content/uploads/2021/07/ggs-I-go.jpg)
Система громкоговорящей связи больницы обеспечивает громкое оповещение на всей территории или в определенных зонах.
Двусторонняя (дуплексная() громкоговорящая связь используется в решениях палатной сигнализации и связи, решениях для регистратуры и т.п.
В случае АТС МАКСИКОМ оборудование громкоговорящей связи подключают к абонентским портам станции через специальные адаптеры.
Управление каналами обеспечивается как с системного телефонного аппарата (в данном случае, выполняет роль пульта громкоговорящей связи), так и с любого другого телефонного аппарата, подключенного к УАТС.
Виды каналов громкоговорящей связи для больницы
Основные каналы ГГС
Независимо от способа организации канала ГГС, к одному блоку АТС МАКСИКОМ MXM 500P можно подключить до 10 каналов. При этом каждый канал может обслуживать одну или несколько зон трансляции.
Дополнительные каналы ГГС
- порт АЛ — переговорное устройство с линейным выходом (MXFvsu) — усилитель мощности — громкоговорители. В этом количество дополнительных каналов ГГС больницы равно количеству свободных портов АЛ в конфигурации АТС больницы.
- VOIP сервер платы IP-500P или отдельный SIP-сервер — VOIP Максифон MXF-IP audio с линейным выходом — усилитель мощности.
В зависимости от способа организации IP громкоговорящей связи, управление дополнительными каналами ГГС возможно как с системного аппарата. так и с персонального компьютера, подключенного к ЛВС больницы.
СКУД
![Решения СКУД для ковидных госпиталей - схема работы](https://www.multicom.ru/wp-content/uploads/2021/05/Slajd6-1.jpg)
Системы контроля и управления доступом, построенные на различных моделях домофонов. применяются:
- Для управления доступом на территорию больницы и отделения
- В системах связи мельцеровских боксов инфекционных отделений.
- В приемных отделениях инфекционных больниц.
Общие особенности СКУД “Максиком”:
- Прямое наведение вызовов с домофонов на пульты дежурных постов.
- Возможность одновременного наведения вызова на несколько телефонных аппаратов и (или) пультов.
- Маршрутизация вызовов с домофона при занятости или не ответе.
- переадресация вызовов со стационарных пультов на трубки DECT.
- Совместимость с разными моделями замков.
Дистанционное управление доступом возможно
- через аналоговые домофоны МАКСИФОН DMF и МАКСИФОН DMFu.
- через IP/SIP домофон МАКСИФОН DMF-IP
Специально для мельцеровских боксов разработан комплект панелей домофона DMFu для дистанционного управления не только входом, но и выходом из бокса.
SIP домофон также эффективен в качестве средства переговорной связи и управления доступом автомобилей на территорию больницы, а также автомобилей “Скорой помощи”. Данная модель совместима с различными электромеханическими замками, которые применяются в автоматических шлагбаумах.
К описанию системы
