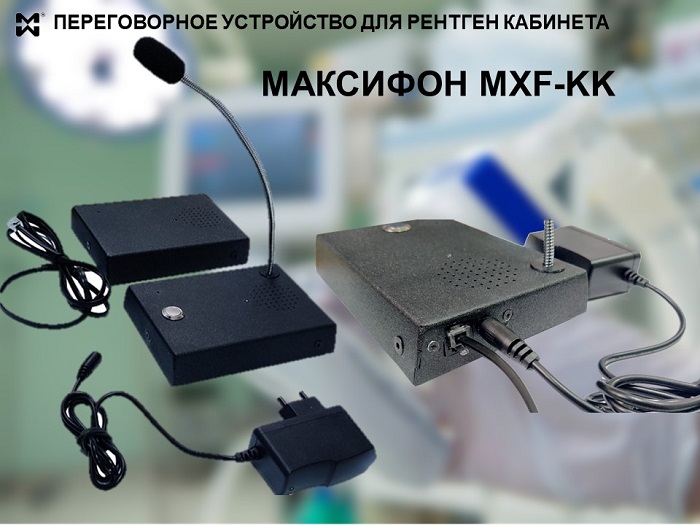

Надежное переговорное устройство для связи между пультовой и процедурной. Применение Максифона MXF-KK в рентгеновских и флюорографических кабинетах.
![Переговорное устройство для рентген кабинета - фото MXF-KK](https://www.multicom.ru/wp-content/uploads/2022/02/Slajd1-3.jpg)
Переговорное устройство для рентген кабинета — одно из требований Сан Пин к оснащению рентгеновских кабинетов и организации безопасности при проведении рентгенологических исследований. Если специальное смотровое окно необходимо для визуального контроля состояния пациента и его действий, то переговорное устройство для рентген кабинета — для оперативной двухсторонней связи.
Через переговорное устройство пациент получает команды и инструкции, подтверждает правильность понимания этих инструкций и команд. Кроме того, в любой момент пациент может через переговорное устройство сообщить об ухудшении состояния, чтобы врач или рентгенолаборант приняли срочные необходимые меры.
Оснащение рентгеновского кабинета средствами связи и информирования.
Помимо переговорного устройства для связи «пульт-процедурная», в кабинете требуется установить
-
Телефонный аппарат для оперативной связи.
Согласно СанПин 2.6.1. 1192-03, пункт 6.15, » Персонал должен владеть приемами оказания первой медицинской помощи, знать адреса и телефоны организаций и лиц, которым сообщается о возникновении аварий«. Наличие телефонного аппарата. подключенного к АТС медицинского учреждения, или напрямую к ГАТС, обеспечивает немедленное информирование о нештатной ситуации.
-
Систему информирования для пациентов и лиц, ожидающих своей очереди.
Пункт 3.20. СанПин гласит: » У входа в процедурную кабинета рентгенодиагностики, флюорографии и в комнату управления кабинета рентгенотерапии на высоте 1,6-1,8 м от пола или над дверью должно размещаться световое табло (сигнал) «Не входить!» бело-красного цвета, автоматически загорающееся при включении анодного напряжения.»

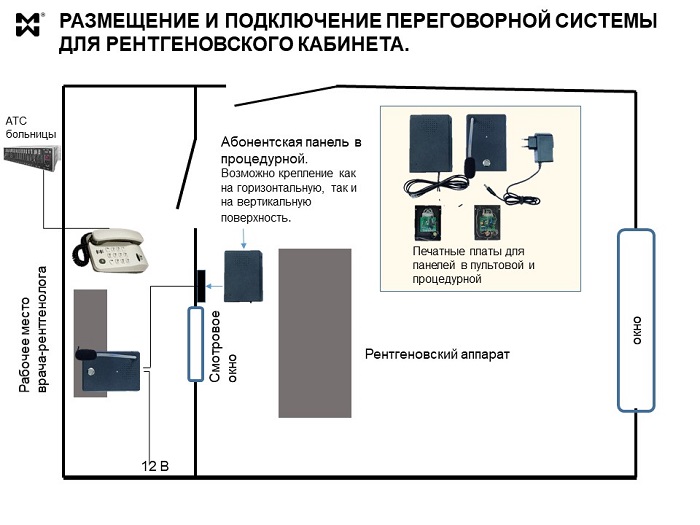

Применение Максифона MXF-KK в качестве переговорной системы «пультовая-процедурная» для рентгеновских и флюорографических кабинетов.
![Переговорное устройство для рентген кабинета - схема установки](https://www.multicom.ru/wp-content/uploads/2022/02/Slajd2-3.jpg)
-
Мастер панель — для оснащения пультовой. Имеет кнопку вызова. Несмотря на то. что встроенный микрофон имеет хорошую чувствительность, для большего удобства можно использовать модификацию с выносным микрофоном. Такой микрофон имеет «гнутую» шею и акустическую насадку.
-
Панель абонента — для оснащения процедурной. Абонентская панель не имеет кнопки вызова. Поскольку пациент находится под постоянным контролем персонала рентгеновского кабинета, ему не нужно самому инициировать вызов. Панель в процедурной имеет режим автоприема. Таким образом, персонал кабинета инициирует сеанс связи «пультовая — процедурная» и полностью управляет им. Благодаря наличию автоприема. пациент просто отвечает на вопросы врача, и кнопка вызова на абонентской панели просто не нужна.
-
Источник питания 12В. Питание переговорного комплекта осуществляется через мастер — панель.
Динамик абонентской панели обеспечивает достаточную громкость и звуковое давление в зоне процедурной. Однако, возможно дополнительное усиление громкости. Для этой цели используют модификацию мастер-панели с линейным выходом.
К линейному выходу подключают внешний усилитель мощности. а к усилителю — громкоговоритель.
MXF-KK — переговорное устройство «пультовая — процедурная»: важная особенность системы.
Корпуса мастер-панели и абонентской панели выполнены из прочной холоднокатаной стали, имеют ударопрочное антивандальное исполнение и требуемый уровень защиты от влаги.
Уровень защиты абонентской панели от влаги в данном случае не должен быть ниже IP54, так как п.3.16 СанПин гласит: «Поверхности стен и потолка в процедурной и комнате управления должны быть гладкими, легко очищаемыми и допускать влажную уборку«.
В переговорных системах Максифон применяются несколько способов обеспечения дополнительной влагозащиты. Конечно же, имеется модификация IP54. Более того, переговорные устройства Максифон со степенью защиты IP54 — стандартное оборудование систем палатной сигнализации и связи.
И мастер-панель, и панель абонента можно крепить как на горизональную, так и на вертикальную поверхности.
Оптимальные модификации MXF-KK а решении «переговорное устройство для рентген кабинета»
Базовая модель MXF-KK — обе панели IP54.
MXF-KKmt — мастер-панель имеет выносной микрофон. Влагозащита — IP40. Абонентская панель для процедурной — IP54.
MXF-KKmLot — мастер-панель с выносным микрофоном и линейным выходом, IP40. Панель в процедурной — IP54.
Дополнительные возможности организации допуска в рентгенологический кабинет.

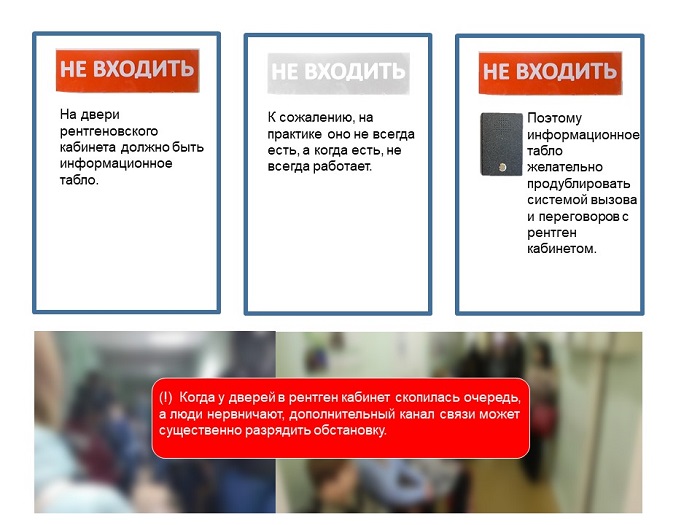

Стандартное требование СанПин — наличие специального информационного табло «Входите/не входите». Однако, могут возникнуть ситуации, при которых потребуются дополнительные средства связи и оповещения.
Например, не так уж редки случаи, когда информационное табло просто вышло из строя. Поэтому пациенты не понимают, есть в кабинете кто-то, или он вообще закрыт. Отсутствие информации порождает нервозность. Особенно в приемных отделениях больниц. В этих отделениях очень часто требуется сделать рентгеновский снимок, прежде чем определиться с дальнейшими действиями. Чем выше нервозность, тем труднее работать.
![Оповещение из пультовой рентген кабинета, вызов пультовой](https://www.multicom.ru/wp-content/uploads/2022/02/Slajd3-3.jpg)
Также возможны ситуации, в которых медицинскому персоналу нужно срочно передать информацию в рентген кабинет. При этом даже входить в него им не обязательно.
Удобное решение — переговорный комплект Максифон MXF-DS. Тут, скорее всего, понадобится самый экономичный вариант.
Мастер-панель можно разместить рядом с панелью MXF-KK. Абонентскую панель — у входной двери с внешней стороны. Таким образом. в пультовой будет две панели управления.
На абонентской панели MXF-DS есть кнопка вызова. Значит, «заждавшийся» пациент или сотрудник медучреждения могут вызвать пультовую. Кроме того, при необходимости из пультовой можно сделать оповещение для ожидающих. При этом выходить из кабинета не потребуется.
![Средства связи для пультовой рентген кабинета 0 схема](https://www.multicom.ru/wp-content/uploads/2022/02/Slajd4-3.jpg)
Ситуации, при которых специалисту в пультовой нужно одновременно давать инструкции пациенту и, например, отвечать на срочный вызов снаружи, вполне возможны. И в таких случаях два независимых канала связи — как раз то. что нужно.
Максифон MXF-KK и MXF-DS — две разные системы. Работа одного комплекта никак не зависит от работы другого. В этом смысле данное решение более удобно для персонала рентген кабинета. Не нужно переключать режимы мастер-панели. Не потребуются т.н. педали переключения. И что самое важное, будет возможность вызвать пультовую снаружи.
Гарантия лучшей цены на переговорную систему между пультовой и процедурной.
Любое решение переговорной связи для рентгеновского кабинета на оборудовании Максифон будет для Вас дешевле аналогичного решения на другом оборудовании.
Найдете дешевле — сделаем еще лучше.
