Переговорное устройство "Директор-секретарь - Максифон MXF-DS

Переговорное устройство «Директор-секретарь» Максифон MXF-DS

Комплект антивандальных панелей "Директор-секретарь". Подключение по двухпроводной линии. Длина линии - до 300м. Модификация с выносным микрофоном. Рекомендуется для систем офисной, директорской, диспетчерской связи. Также эффективен в системах связи между пассажиром и водителем (системы "кабина-кузов", "пассажир - водитель").
Цена за комплект - от 6199 руб. в зависимости от модификации. Полный прайс-лист смотрите на странице устройства.
Гарантия на любой комплект - 3 года.
Кол.
  • Описание
  • Спецификации

Переговорные устройства для офисной, директорской и диспетчерской связи, а также для систем «водитель-салон», «кузов-кабина» на транспортных средствах.

Данная система соответствует следующим определениям: Интерком Директор-Мекретарь, громкая связь Директор-Подчиненный, спикерфон Директор-Секретарь с обратной связью, оборудование связи Директор-Секретарь, средство связи Директор-Секретарь, громкоговорящее устройство между кабинетами, переговорное устройство  на 2 абонента в цехе и т.п.



Максифон MXF-DS — система переговорной связи «точка-точка».  Как и Максифон MXF-KK («клиент-кассир»), имеет ударопрочное антивандальное исполнение.

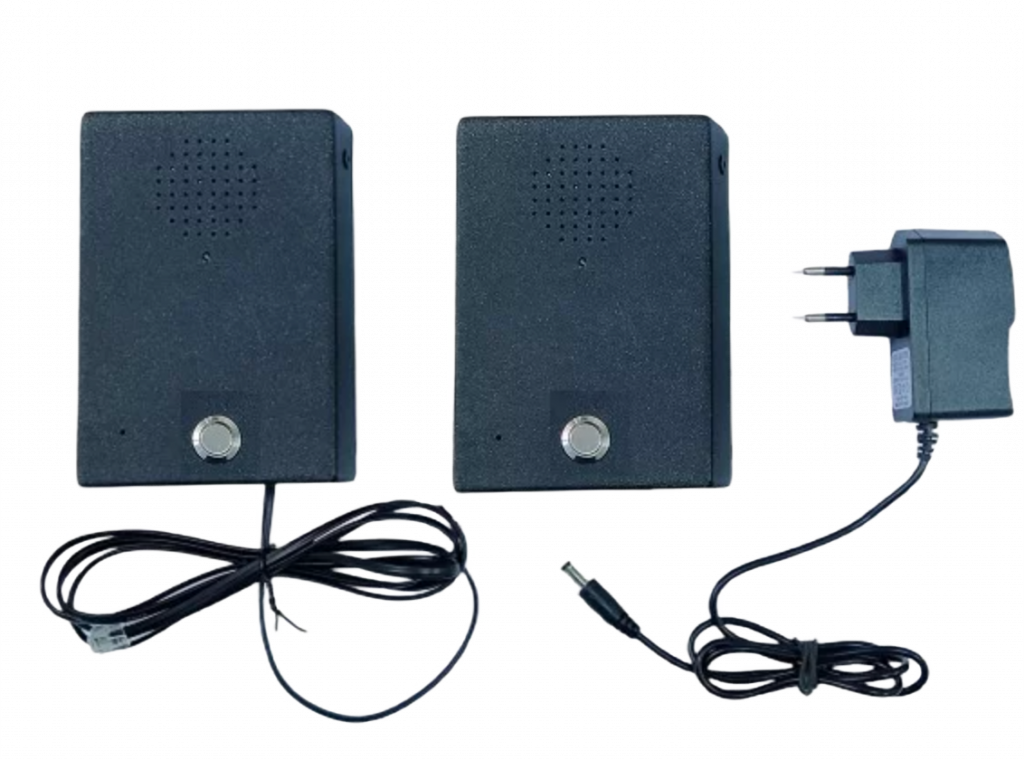

Фото переговорного комплекта Максифон MXF-DS

Особенности.



Двухсторонняя громкоговорящая связь высокого качества.

Это традиционное преимущество переговорных устройств «Максифон» в полной мере воплощено в MXF-DS.  Акустические свойства разговорного тракта таковы. что голос передается без искажений. Выходная мощность динамика 2Вт/95 дБ обеспечивает хорошую слышимость даже в тех случаях. когда одна панель или обе размещены в помещениях с высокой зашумленностью.

Во время разговора оба участника  могут одновременно и говорить, и слышать друг друга. При этом не нужно удерживать кнопки вызова в нажатом состоянии. Руки свободны! Во время разговора и директор, и секретарь могут параллельно пользоваться клавиатурой компьютера, набирать номер на телефонном аппарате, работать с документами и т.п. Оперативная связь не мешает оперативно выполнять текущие обязанности.

Антивандальное ударопрочное исполнение.

Прочный металлический корпус надежно предохраняет схемотехнику и внутренние элементы переговорных устройств от механических воздействий.  Возможно, в офисе это и не так обязательно, но даже «в тихом офисе» вандалозащищенное исполнение гарантирует более длительный срок службы.  А если речь идет о производственном помещении, антивандальность — обязательное требование. В споре металла и пластика при наличии хотя бы минимальной возможности случайно или намеренно повредить устройство, однозначно побеждает металл.

Модификация с выносным микрофоном.

В зависимости от конкретной задачи, одна или обе панели могут быть оборудованы выносным микрофоном. Длина  гнущейся «шеи» — 33 см. Такой конструктив расширяет возможности размещения панелей на рабочих местах и делает их использование гораздо более удобным.



Возможность временного отключения микрофона.

Секретарю не всегда нужно (и положено) слышать то, что происходит в кабинете директора во время его разговора с секретарем.  В ряде случаев директору удобно временно отключить свой микрофон. Такая возможность реализована для «директорской» панели.



Управление окончанием разговора — со стороны панели директора.

В схемотехнике MXF-DS реализован иерархический принцип «начальник-подчиненный».  Решение о том, когда разговор можно считать законченным. в системах директорско-диспетчерской связи принимает руководитель, и это его право технически реализовано в MXF-DS.  В то же время, поток служебной информации не может быть односторонним. Поэтому секретарь  может вызвать директора так же, как и директор секретаря.

Таким образом. данная система связи с одной стороны, поддерживает служебную иерархию, а с другой — обеспечивает поток служебной информации в обе стороны. И, кстати. не поражает подчиненного в праве вызова руководства в любой момент.



Режим автоподъема (автоприема).

Эта очень полезная возможность реализована во всех моделях «Максифонов». Суть очень проста. Для ответа на поступивший вызов не нужно ничего нажимать. Соединение уже установлено. Нужно просто ответить.



Программируемый вызывной сигнал.

Вызов, поступающий на переговорное устройство, не должен сваливаться. как снег на голову. В то же время, даже в самое напряженное время, на фоне телефонных звонков, голосов и других шумов он должен быть очень хорошо различим. Поэтому в MXF-DS предусмотрен специальный вызывной сигнал. Более того, его звуковой рисунок можно заранее запрограммировать по желанию Заказчика.

Линейный выход.

Все модели переговорных устройств «Максифон» можно оборудовать встроенным управляемым линейным выходом. MXF-DS — не исключение.

Наличие линейного выхода = возможности подключения любой акустической трансляционной системы (усилитель +громкоговорители).  Таким образом, система переговорной связи одновременно может выполнять функцию громкого оповещения. А панель директора/диспетчера автоматически приобретает роль пульта громкоговорящей связи.



Автономность системы.

Для работы комплекта переговорных устройств не требуется подключение к УАТС.  Это существенно расширяет возможности использования комплекта.  Таких комплектов можно установить сколько угодно, при этом не потребуется занимать абонентские порты станции. Для небольших офисов. которые используют виртуальные АТС, подобная переговорная система — очень разумное дополнение.



ПРАЙС-ЛИСТ. НАИМЕНОВАНИЯ МОДИФИКАЦИЙ. ХАРАКТЕРИСТИКИ ПАНЕЛЕЙ MASTER («ДИРЕКТОР») И SLAVE («СЕКРЕТАРЬ»). ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ. ЦЕНЫ НА КОМПЛЕКТЫ ПЕРЕГОВОРНЫХ УСТРОЙСТВ.

(!) Гарантия на любой комплект — 3 года.



Модификация
Описание и возможности применения
Цена за комплект (руб)
Максифон MXF-DS

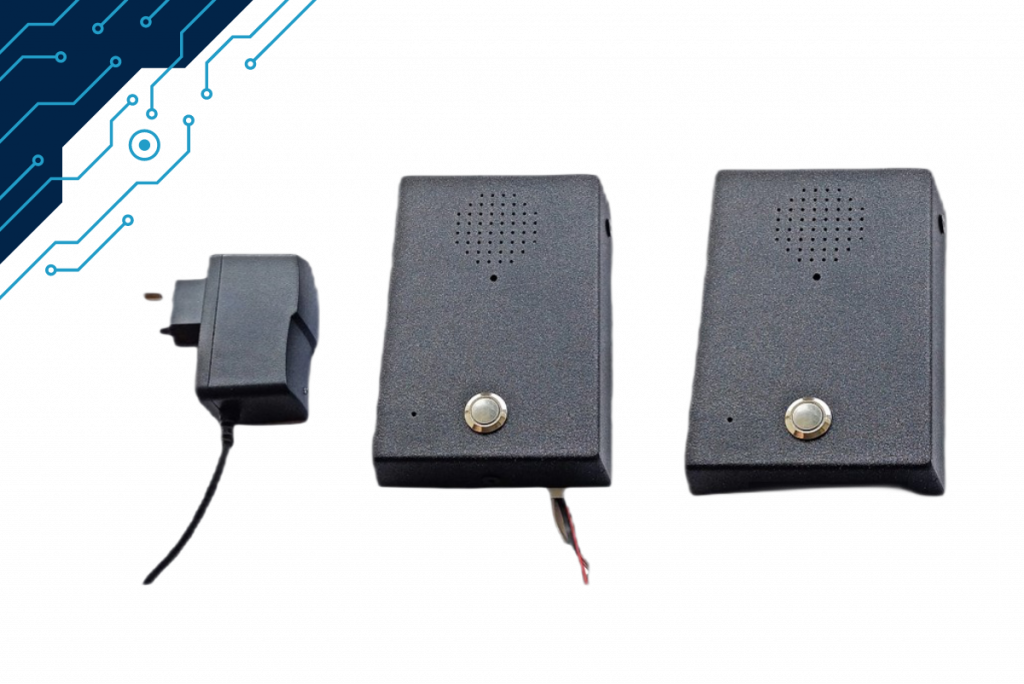

Фото MXF-DS в базовом исполнении

Базовое исполнение. Обеспечивает двухстороннюю громкоговорящую связь между двумя абонентами, а также вызова как с мастер-панели, так и с панели абонента.

Рекомендуется для помещений с низким и средним уровнем шума. Панели закрепляются на рабочих местах в непосредственной близости от абонентов. Как правило, в таких случаях применяют крепление на горизонтальную поверхность.

  master slave
Защита IP54 IP54
Диапазон температур от -5 до +50С от -5 до +50С

Применение

  • Директор — Секретарь
  • Сотрудник — Сотрудник (переговорное устройство между кабинетами/комнатами)
  • Диспетчер — Оператор
  • КПП — Пост охраны
  • Зал — Фонды (для библиотек и архивов)
6199

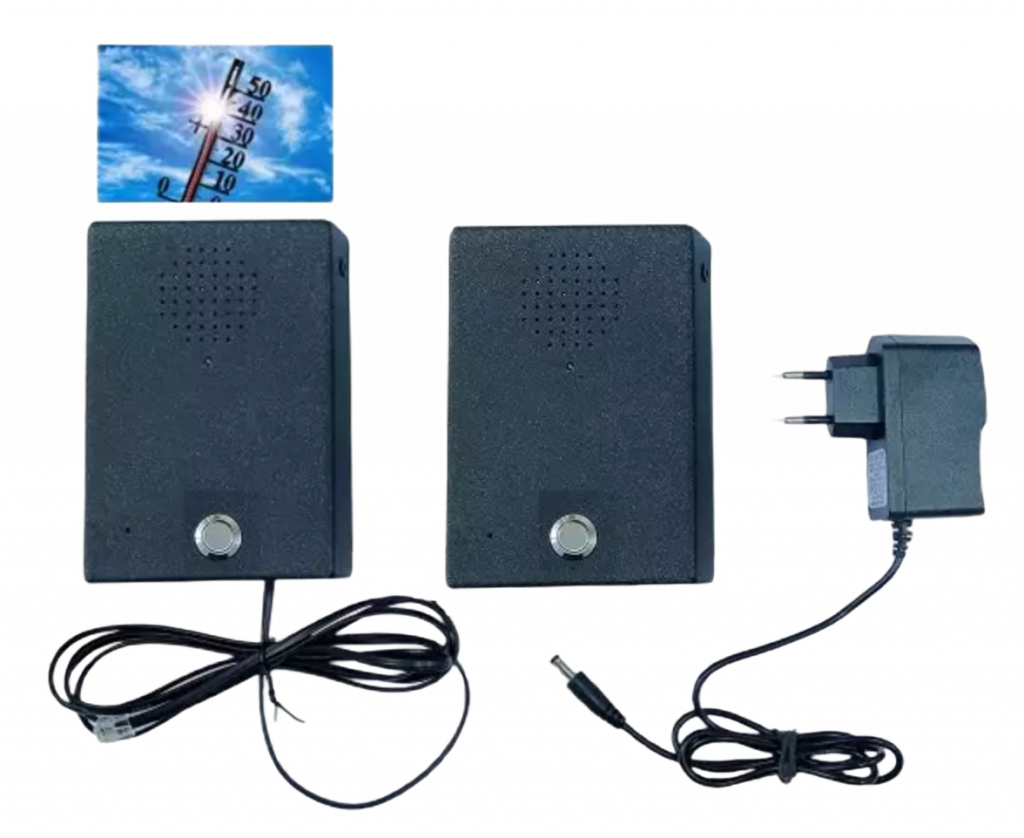

Максифон MXF-DS t

Комплект устройств Директор-Секретарь - фото

Эта модификация необходима в тех случаях, когда помещение, в котором размещается абонентская панель, не отапливается и (или) характеризуется колебаниями температуры и влажности.

  master slave
Защита IP54 IP54
Диапазон температур от -5 до +50 С от -40 о +50 С

Применение

  • Диспетчер — Оператор
  • КПП — Пост Охраны
  • Зал — Кухня (для ресторанов и кафе)
  • Кабинет руководства — цех
  • Кабинет — Склад
  • Дом — Баня (при размещении абонентской панели в предбаннике)
  • Дом — Беседка (аналогично)
6499
Максифон MXF-DS tt

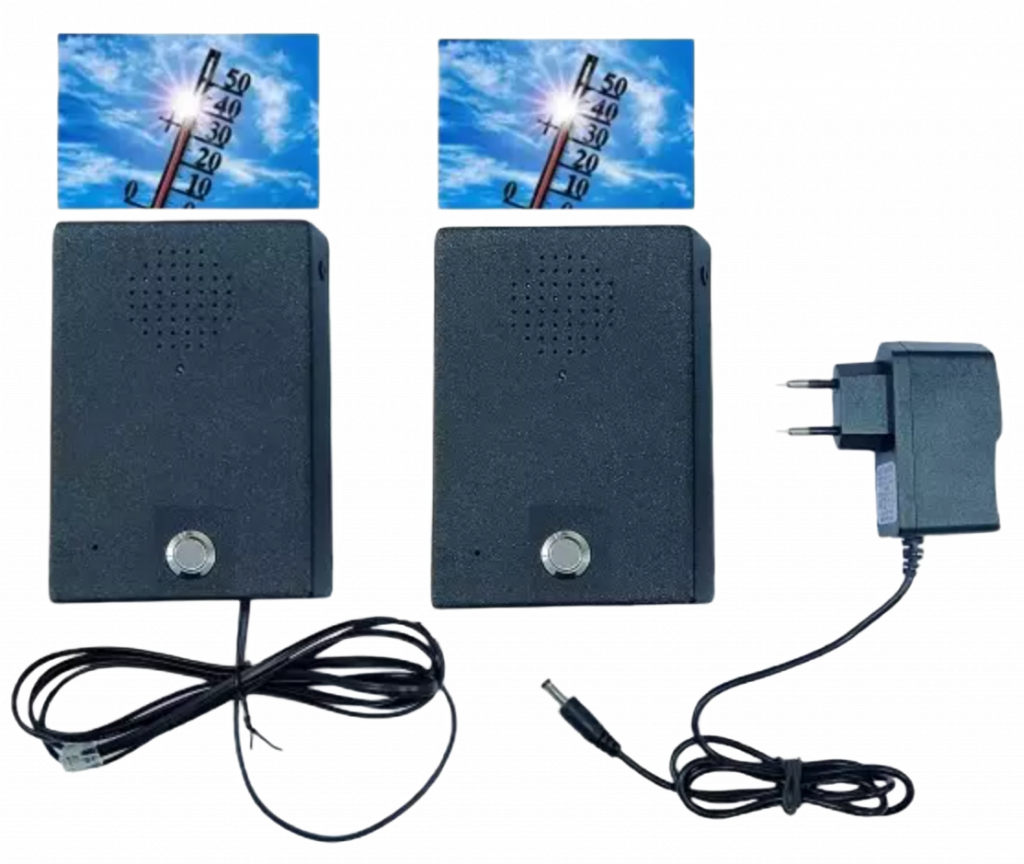

Переговорное устройство на 2 абонента директор-секретарь - фото

В данной модификации и в мастер-панели. и в абонентской применены электронные компоненты, которые обеспечивают устойчивую работу устройств в условиях колебаний температуры и влажности.

В связи с этим модификация рекомендуется для использования в неотапливаемых помещениях, а также в помещениях, в которых условия температуры и влажности могут резко изменяться.

  master slave
Защита IP54 IP54
Диапазон температур от —40 до +50 С от —40 до +50 С

Применение

  • Диспетчер — Оператор
  • Мастер — Цех
  • КПП — Пост Охраны
  • Водитель — салон (для пассажирского автотранспорта и экскурсионно-прогулочных теплоходов)
  • Кабина — Кузов (для специализированного транспорта, предназначенного для перевозки личного состава)
  • Кабина — Кунг (для специалированных автомобилей. например, для пожарных автомобилей связи и освещения (АСО)
  • Дом — Баня
  • Дом — Беседка
7799
Максифон MXF-DS tt-v

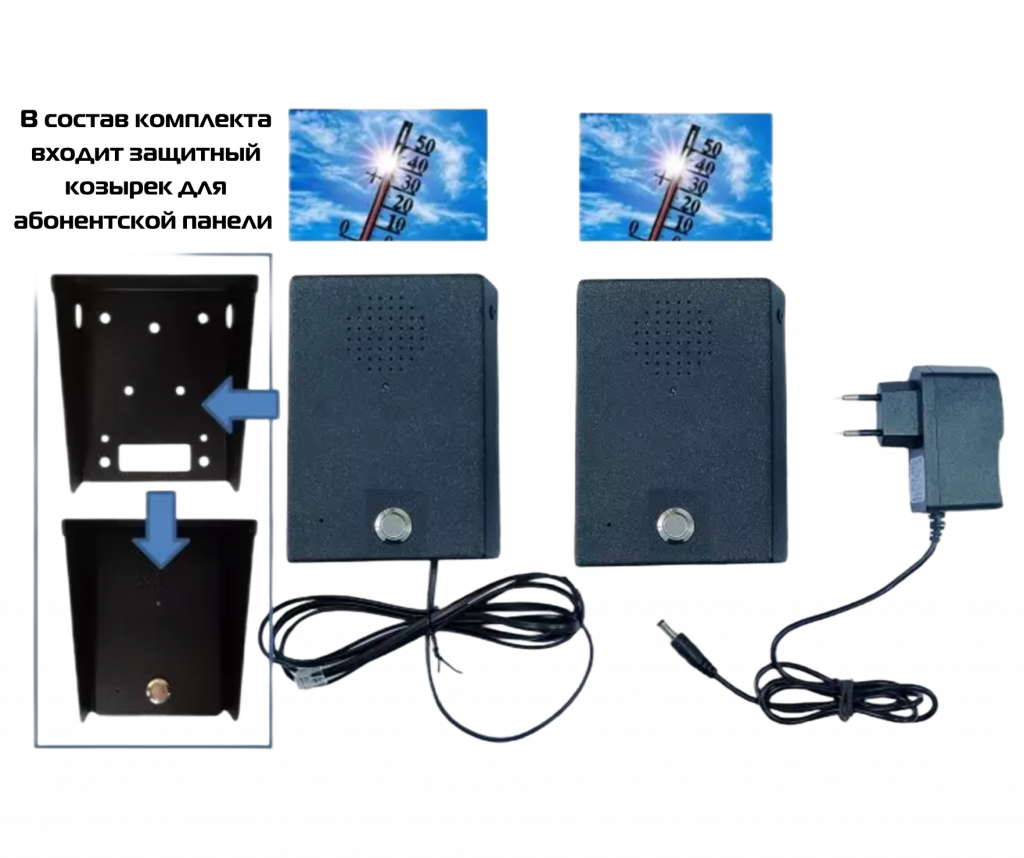

Всепогодный комплект Директор-Секретарь - фото

В состав комплекта входит защитный козырек для абонентской панели.  Панель с защитой IP65 предназначена для размещения на улице и выдерживает не только колебания температуры. но и осадки в виде косого дождя и снега.

  master slave
Защита IP54 IP65
Диапазон температур от  — 40 до +50 С от  — 40 до +50 С

Применение

  • Диспетчер — Оператор
  • КПП — Пост охраны
  • Палуба — Рубка
  • Дом — Подсобное помещение (в том случае, если абонентская панель размещается на улице. рядом с подсобным помещением)
9599

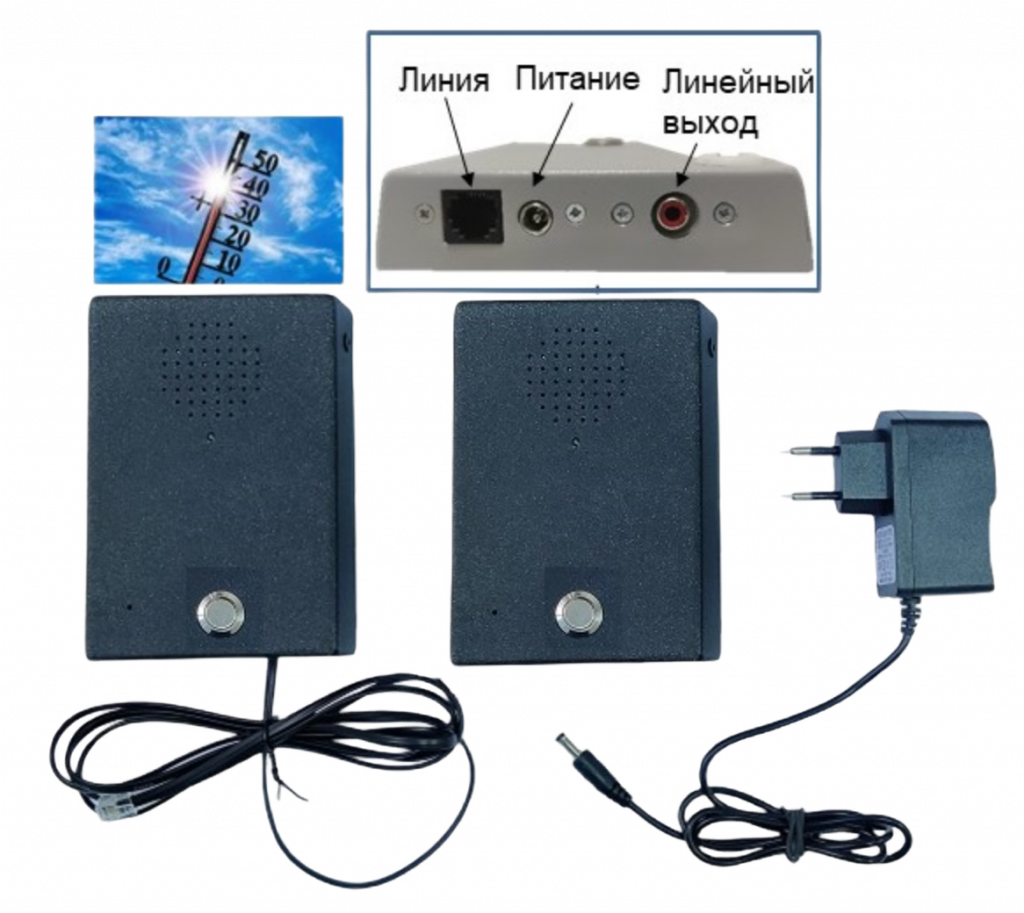

Максифон MXF-DS Lo t

Директор-Секретарь, мастер-панель с линейным выходом - фото

Мастер-панель оборудована линейным выходом. К LO (Lin-Out) можно подключить внешнюю акустическую систему (усилитель мощности + громкоговоритель (громкоговорители) или активный громкоговоритель. в том числе. во всепогодном исполнении).

Таким образом. голос диспетчера может быть существенно усилен.

  master slave
Защита IP54 IP54
Диапазон температур от -5 до +50 С от -40 до +50 С

Применение

  • Диспетчер — Оператор
  • Мастер — Цех
  • Начальник смены — Торговый зал
  • КПП — Пост охраны
  • Дом — Беседка
  • Дом — Баня



6799

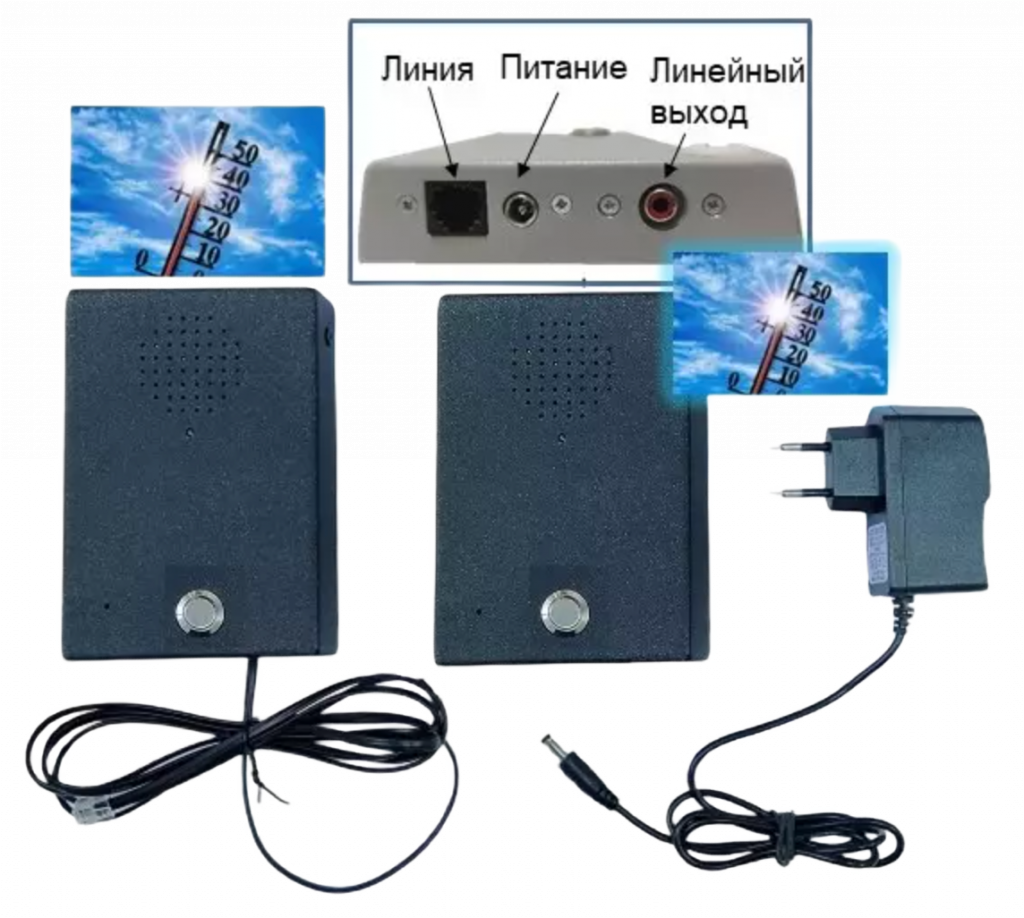

Максифон MXF-DS Lo tt

Комплект Директор-Секретарь IP54 с линейным выходом. Фото

Данный комплект очень эффективен для организации двухсторонней связи между помещениями, в которых возможны колебания температуры и влажности.

Помимо двухсторонней связи, мастер-панель можно использовать для громкого оповещения. Естественно, что и пользователь абонентской панели будет отлично слышать адресованные ему сообщения диспетчера (руководителя) даже в условиях сильного окружающего шума.

  master slave
Защита IP54 IP54
Диапазон температур от -40 до +50 С от -40 до +50 С

Применение

  • Диспетчер — Оператор
  • Мастер — Цех
  • КПП — Пост охраны
  • Дом — Беседка
  • Дом — Баня
  • Цех — Склад
  • Цех — Подсобное помещение
7999

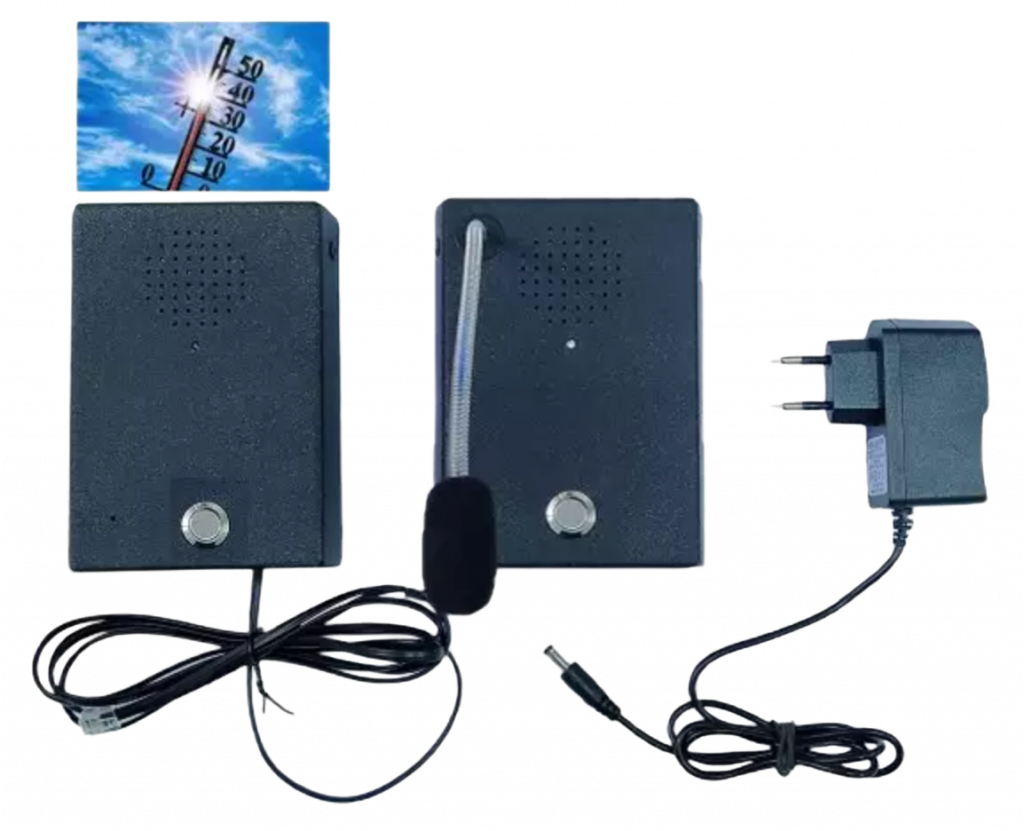

Максифон MXF-DSm t

Переговорная система Начальник-Подчиненный с выносным микрофоном на мастер-панели



Мастер-панель оборудована выносным микрофоном.  Гнущаяся «шея» (иногда ее называют goose neck) имеет длину до 33 см . Микрофон снабжен насадкой из акустического поролона.

Данная модификация мастер-панели обеспечивает комфортное использование устройства даже в тех случаях, когда панель закрепляется на некотором расстоянии от рабочего места, а также если по роду деятельности пользователь периодически встает и передвигается по помещению, не прекращая разговора со вторым абонентом. В таких случаях можно использовать крепление на вертикальную поверхность (например, на стену).

Размещение мастер — панели — в сухом отапливаемом помещении

  master slave
Защита IP40 IP54
Диапазон температур от -5 до +50 С от -40 до +50С



Применение

  • Диспетчер — Оператор
  • Диспетчер — Склад/подсобное помещение
  • Мастер — Цех
7499
Максифон MXF-DSm t-v

Дуплексное устройство директор секретарь в специальном исполнении - фото

В комплект входит  защитный козырек для абонентской-панели.  Степень защиты IP65 и конструктив панели позволяют размещать ее на улице, поскольку устройство достаточно защищено от осадков в виде косого дождя и снега.

Уровень окружающего шума при уличном размещении абонентской панели — низкий и средний.

  master slave
Защита IP40 IP65
Диапазон температур от -5 до +50 С от -40 до +50 С

Применение

  • Диспетчер — Оператор
  • КПП — Пост охраны
  • Дом — Приусадебный участок
  • Здание — Прилегающая территория
7999

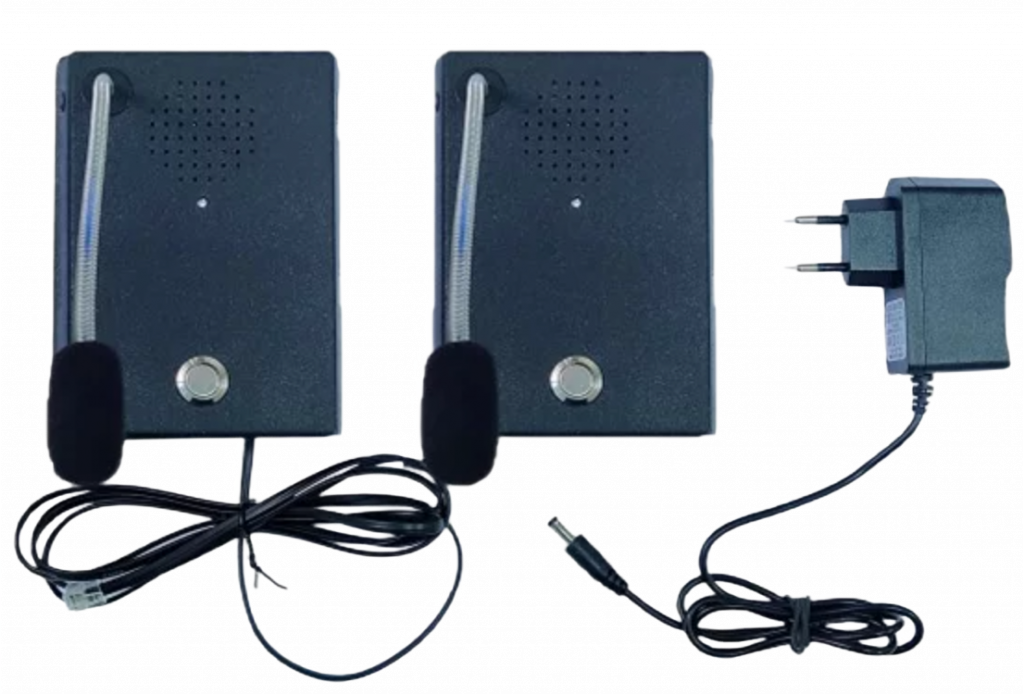

Максифон MXF-DSmm

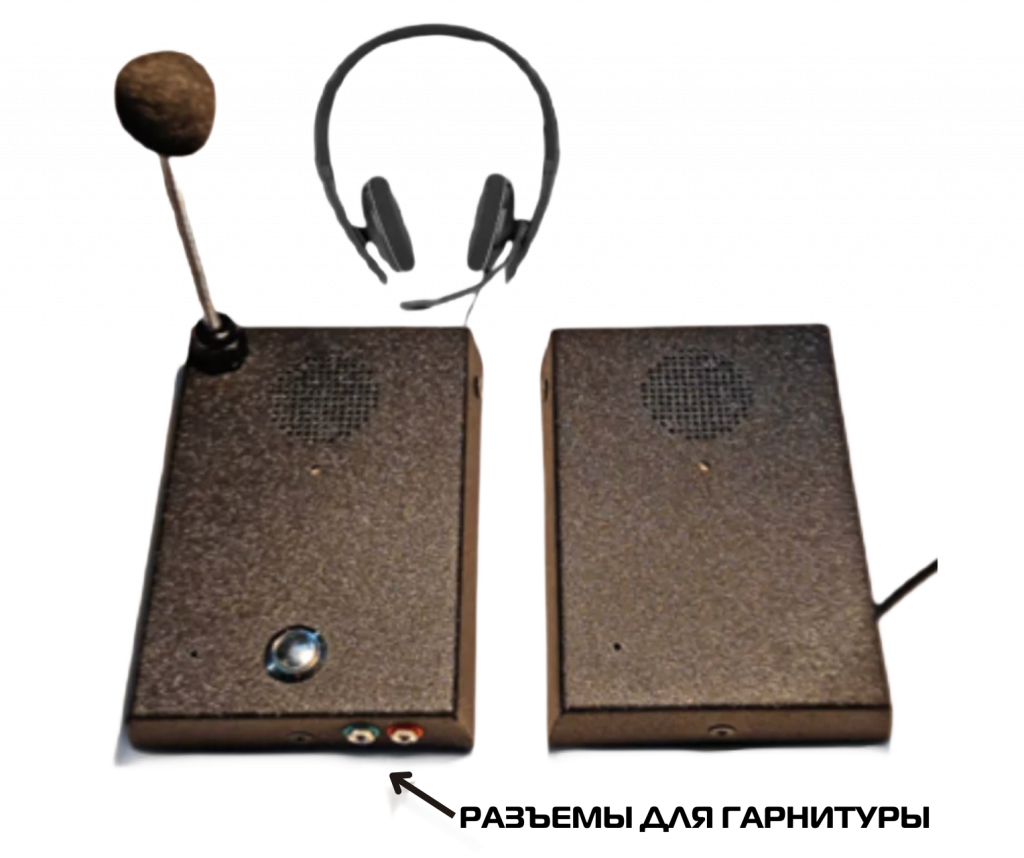

Фото переговорного комплекта MXF-DSmm

И мастер-панель, и панель абонента оборудованы выносными микрофонами. Среди прочего, эта модификация эффективна в некоторых производственных цехах, а также, например. в библиотеках. архивах и т.п. Пользователь абонентской панели может продолжать работу (скажем, поиск нужных документов), находясь на расстоянии от панели и продолжая разговор.

Требования к помещениям — сухие, отапливаемые.

  master slave
Защита IP40 IP40
Диапазон температур от -5 до +50 С от -5 до +50 С



Применение

  • Директор — Секретарь
  • Сотрудник — Сотрудник (переговорное устройство между комнатами/кабинетами)
  • Зал — Фонды (библиотеки. архивы и т.п.)
7999
Максифон MXF-DSm LO t

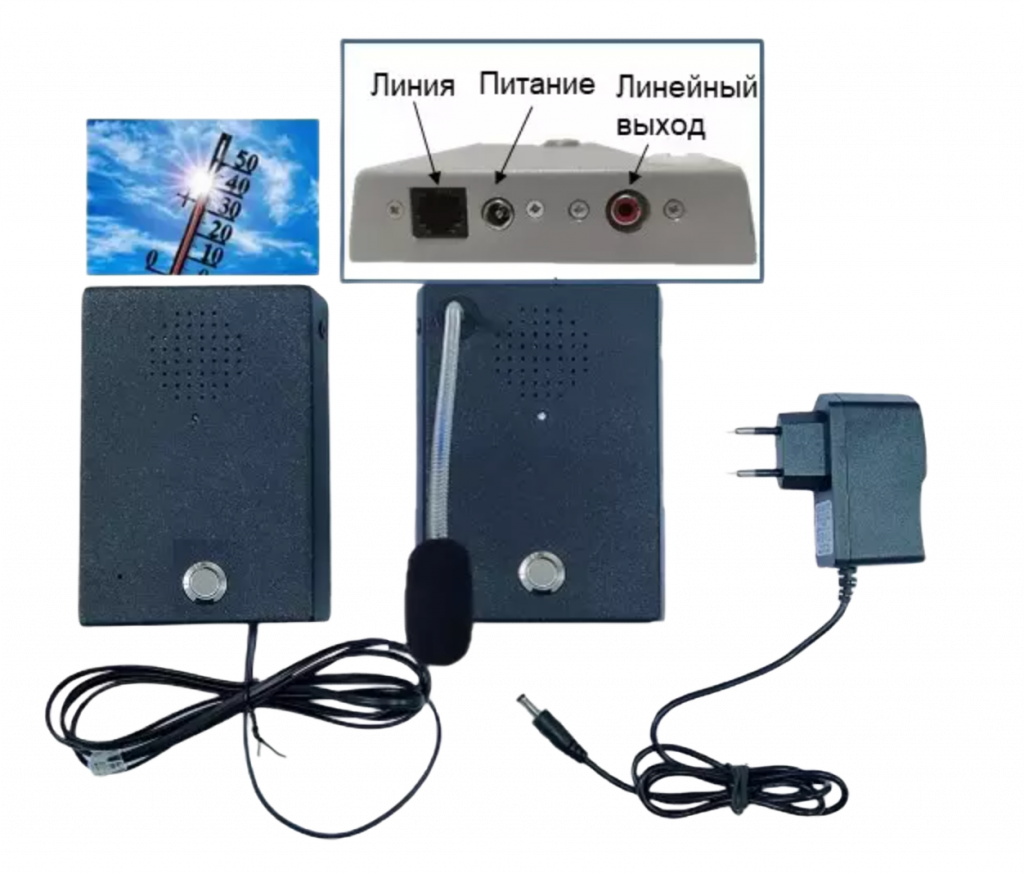

Система Шеф-Подчиненный с выносным микрофоном. Фото

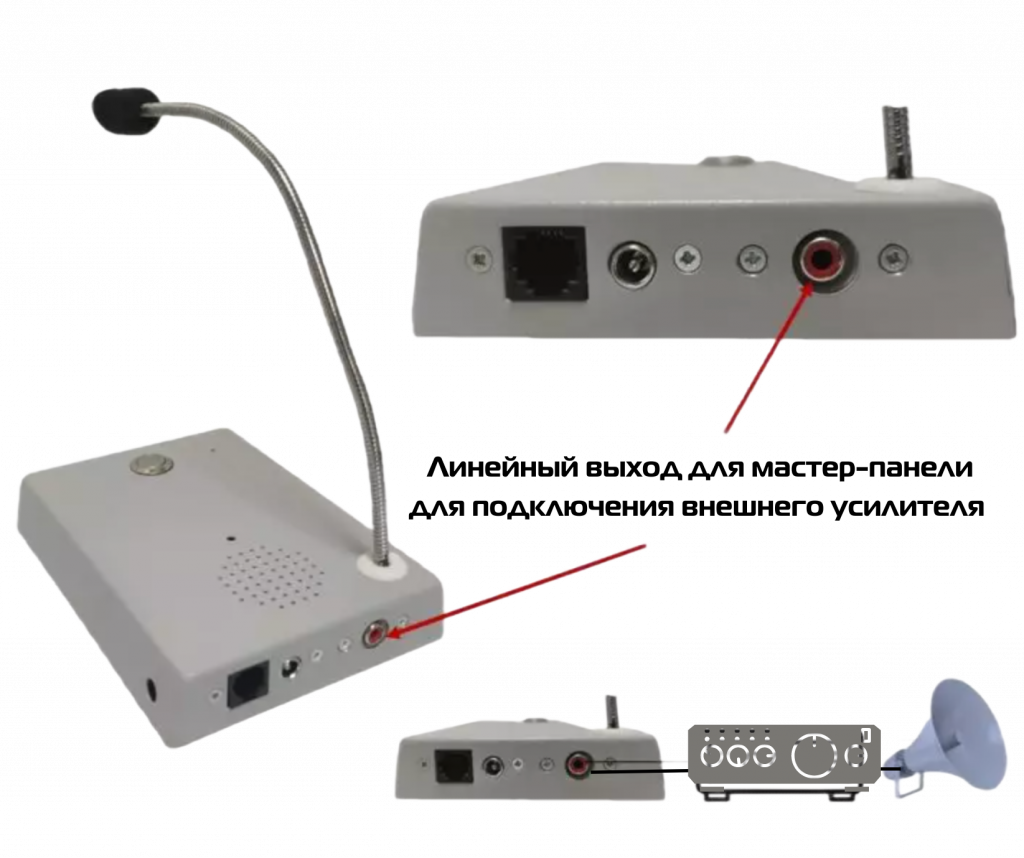

Фото мастер-панели Максифона с линейным выходом



Мастер-панель оборудована выносным микрофоном и линейным выходом (LIN-OUT), что позволяет подключать внешний усилитель мощности и соответствующий задаче громкоговоритель (громкоговорители). Кроме того. к линейному выходу можно подключить активный громкоговоритель.

Характеристики абонентской панели позволяют размещать ее в помещениях с резкими колебаниями температуры и влажности. Громкоговорители, усиливающие звук с мастер-панели, выносятся в помещение. где расположена абонентская панель.

  master slave
Защита IP40 IP54
Диапазон температур от -5 до +50 С от -40 до +50 С

Применение

  • Диспетчер — Оператор
  • Начальник — Цех
  • Зал — Склад
  • Зал — Кухня
  • КПП — Пост охраны
  • Дом — Подсобное помещение
6999

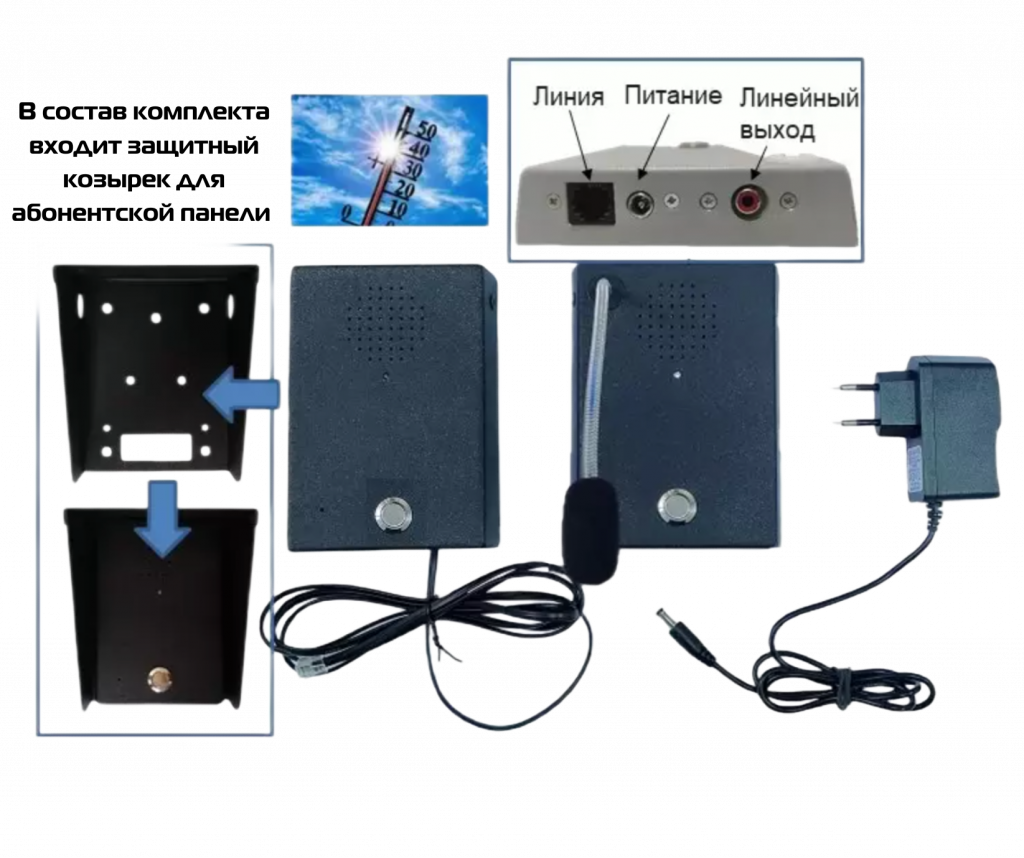

Максифон MXF-DSm Lo t-v

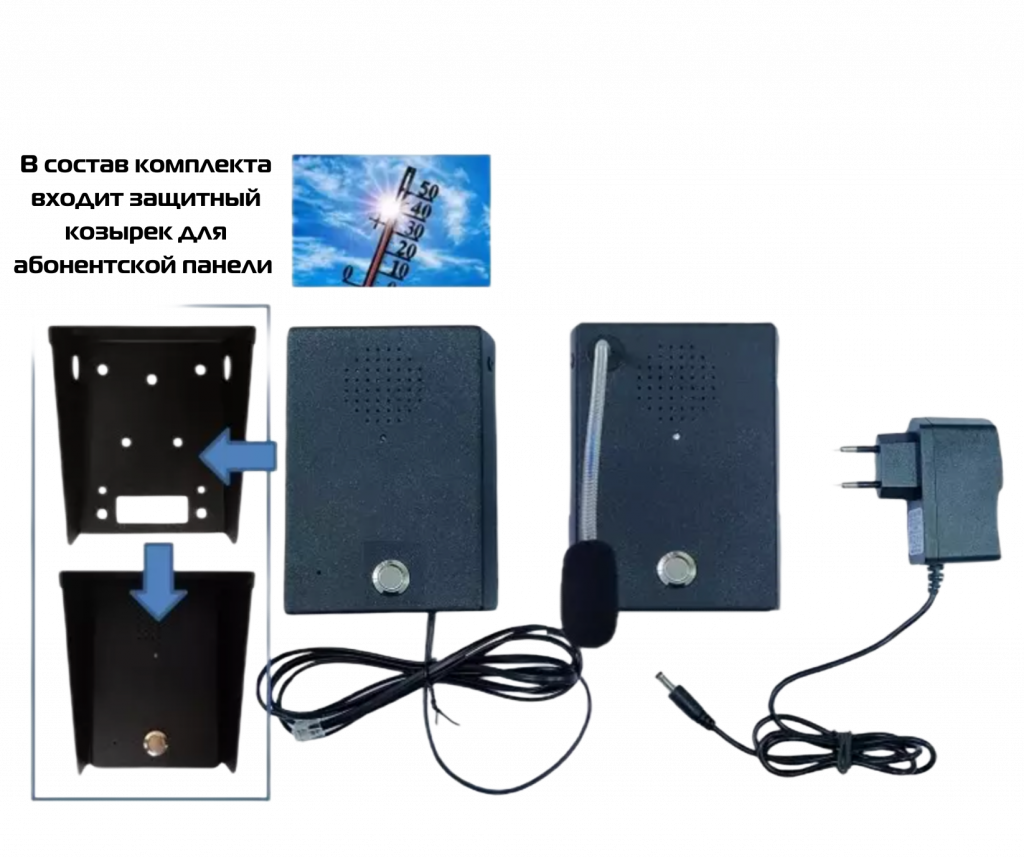

Комплект переговорной связи в специальном исполнении

В комплект входит защитный козырек для абонентской панели.

Данная модификация очень эффективна в тех случаях, когда диспетчер (руководитель) находится в сухом, отапливаемом помещении, а абонентскую панель нужно разместить на улице — в условиях резких колебаний температуры и влажности, осадков и сильного окружающего шума.

  master slave
Защита IP40 IP65
Диапазон температур от -5 до +50 С от —40 до +50 С

Применение

  • Диспетчер — Оператор
  • Диспетчер погрузо-разгрузочного терминала — Водитель
  • Диспетчер — Бокс дезинфекции грузовых автомобилей
  • КПП — Пост охраны
  • Дом — Приусадебный участок
9999
Максифон MXF-DSmm Lo

Система Руководитель-Подчиненный с двумя выносными микрофонами

Обе панели оснащены выносными микрофонами. Линейный выход на мастер-панели дает возможность подключения акустической системы и использования устройства не только для двухсторонней связи, но и для громкого оповещения.

И мастер-панель. и панель абонента в данном случае рекомендуется устанавливать в сухих отапливаемых помещениях.

  master slave
Защита IP40 IP40
Диапазон температур от -5 до +50 С от -5 до +50С

Применение

  • Директор — Секретарь
  • Начальник — Подчиненный (переговорное устройство между комнатами, кабинетами)
8499
(!)  Защитный козырек для абонентской панели можно приоблести и для модификация. в состав которых он не входит. Стоимость козырька MXF-Ks — 999 руб.



Применение

Технические возможности, конструктив и функционал Максифона MXF-DS обеспечивают широкий спектр применения устройств.

  • Системы офисной связи.  Комплект(ы) переговорных устройств — эффективное дополнение к системе связи на основе УАТС, а при ее отсутствии — удобная альтернатива.  Комплект панелей можно использовать не только по прямому назначению — «директор-секретарь». но и вообще в качестве переговорного устройства между кабинетами начальника и подчиненного.

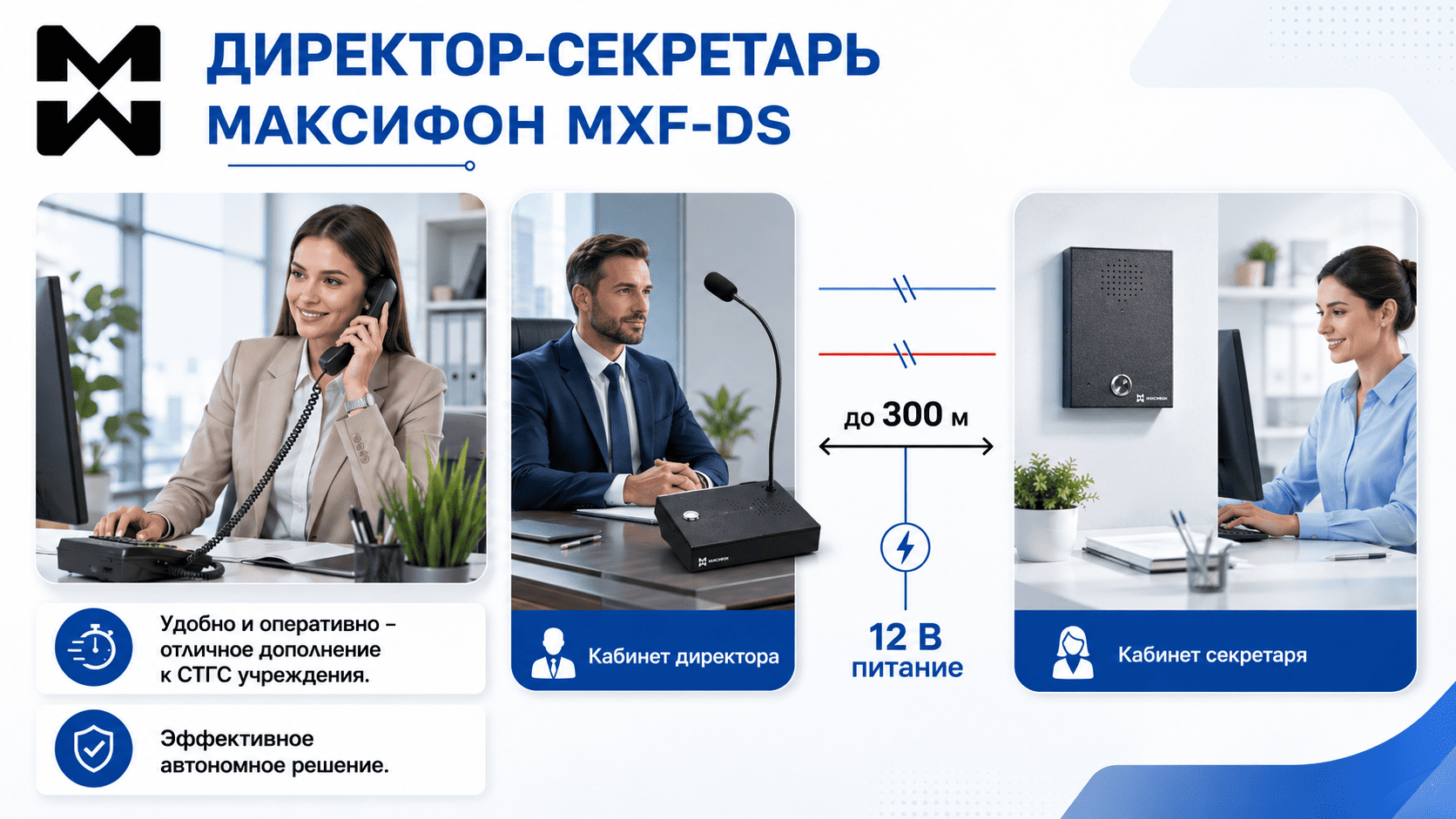

Переговорные системы "точка-толчка" для офиса

  • Связь между кабинетом и производством. Если кабинет ответственного руководителя располагается не далее 300 м от производственного участка, комплект устройств очень удобен для организации оперативной связи между руководителем и мастером/начальником смены.

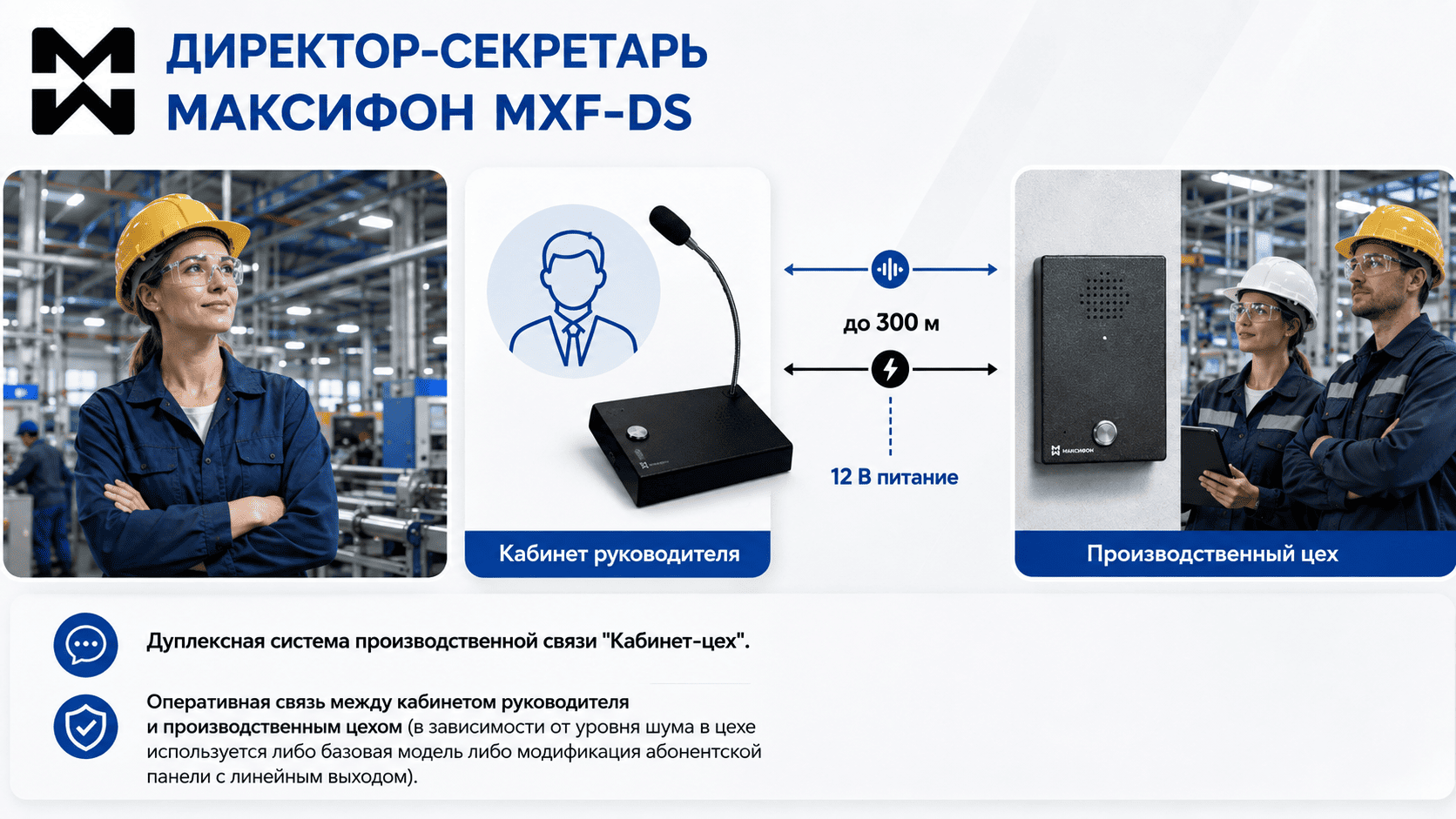

дуплексная связь между кабинетом и производством

  • Связь «Диспетчер-оператор».   В этой функции комплект переговорных устройств может быть эффективно использован в системах оперативно-технологической, производственной, промышленной связи, в специальных ведомствах, а также в решениях «Доступная среда».

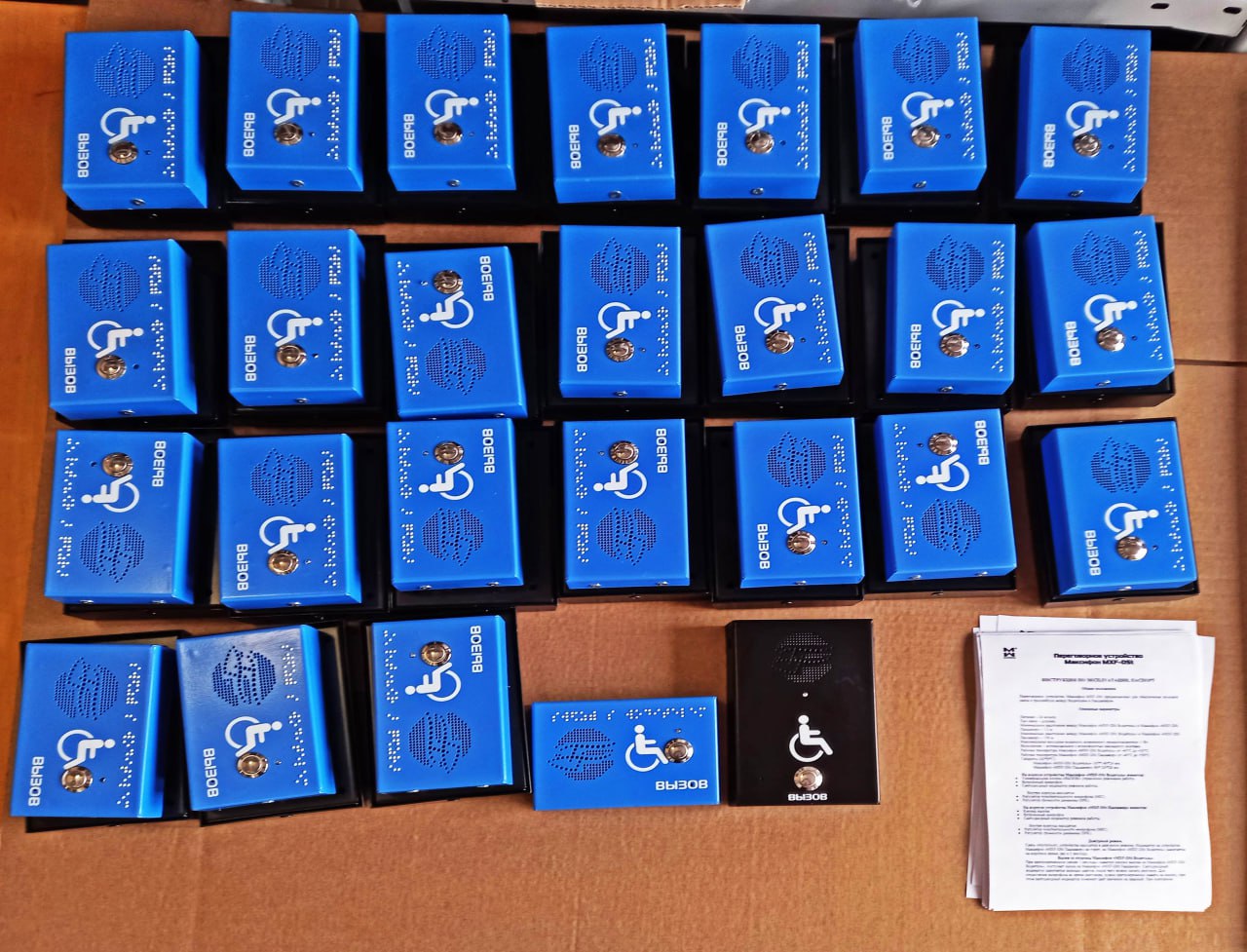

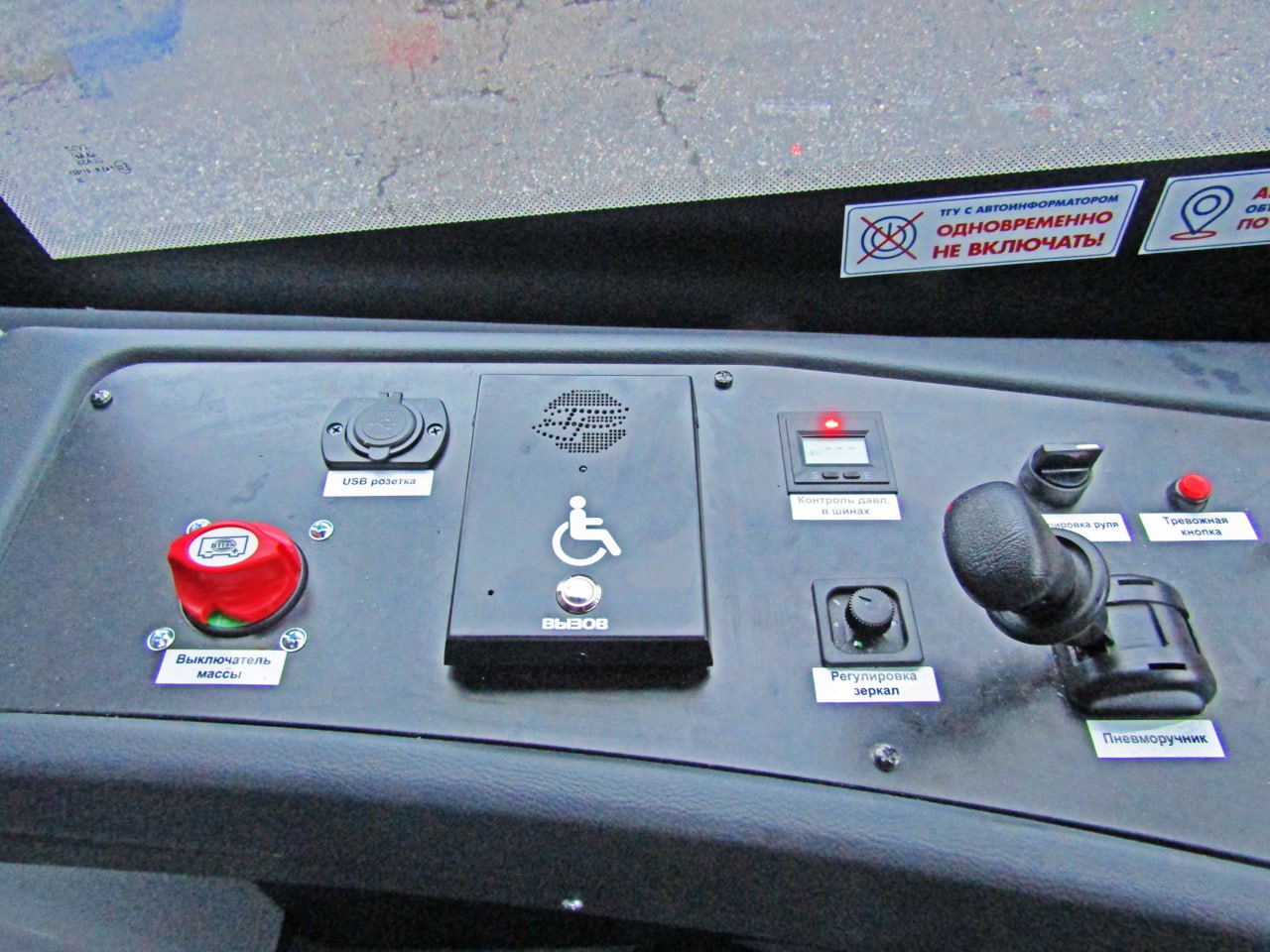

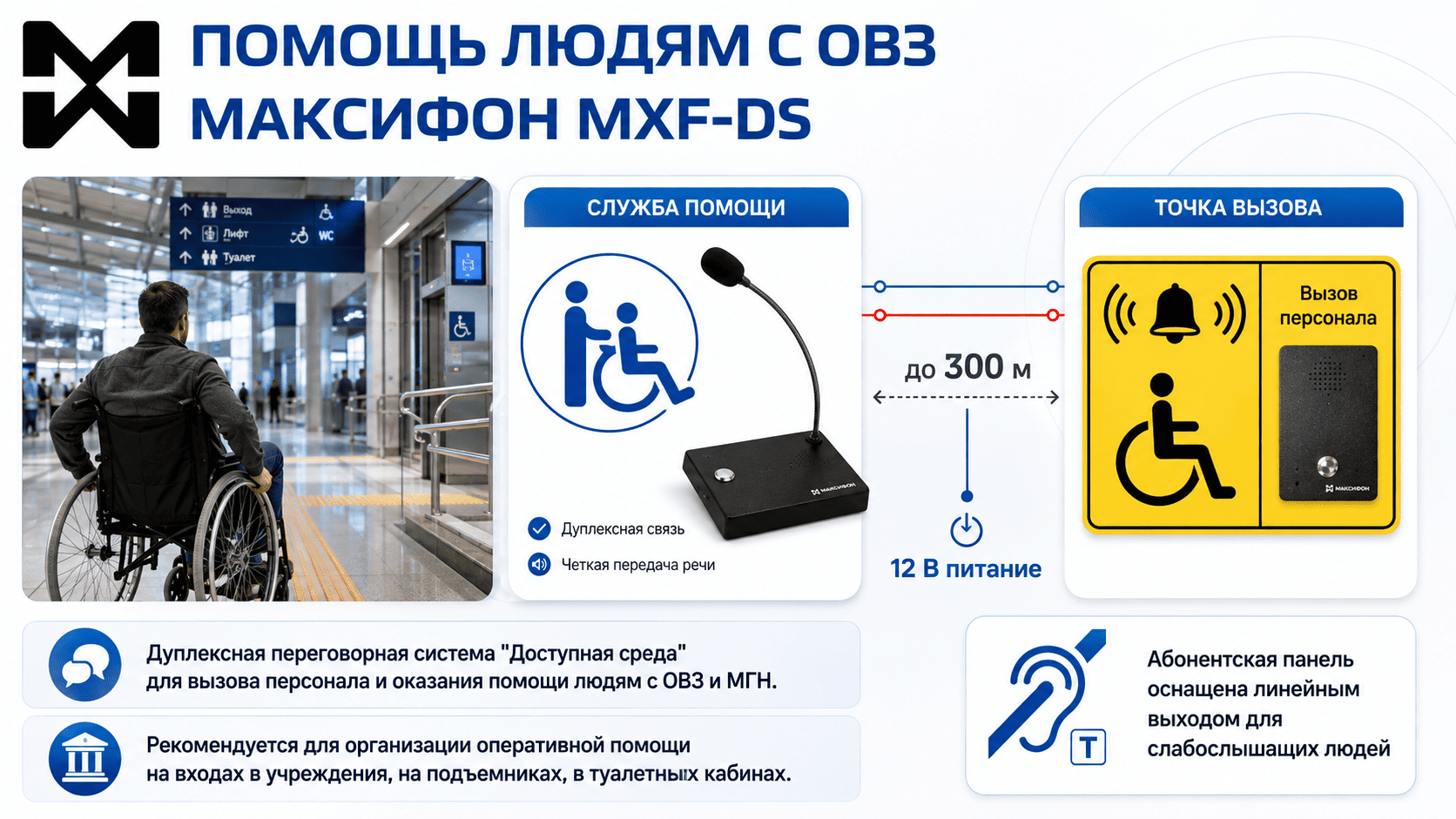

Переговорные системы "точка-точка" для помощи инвалидам

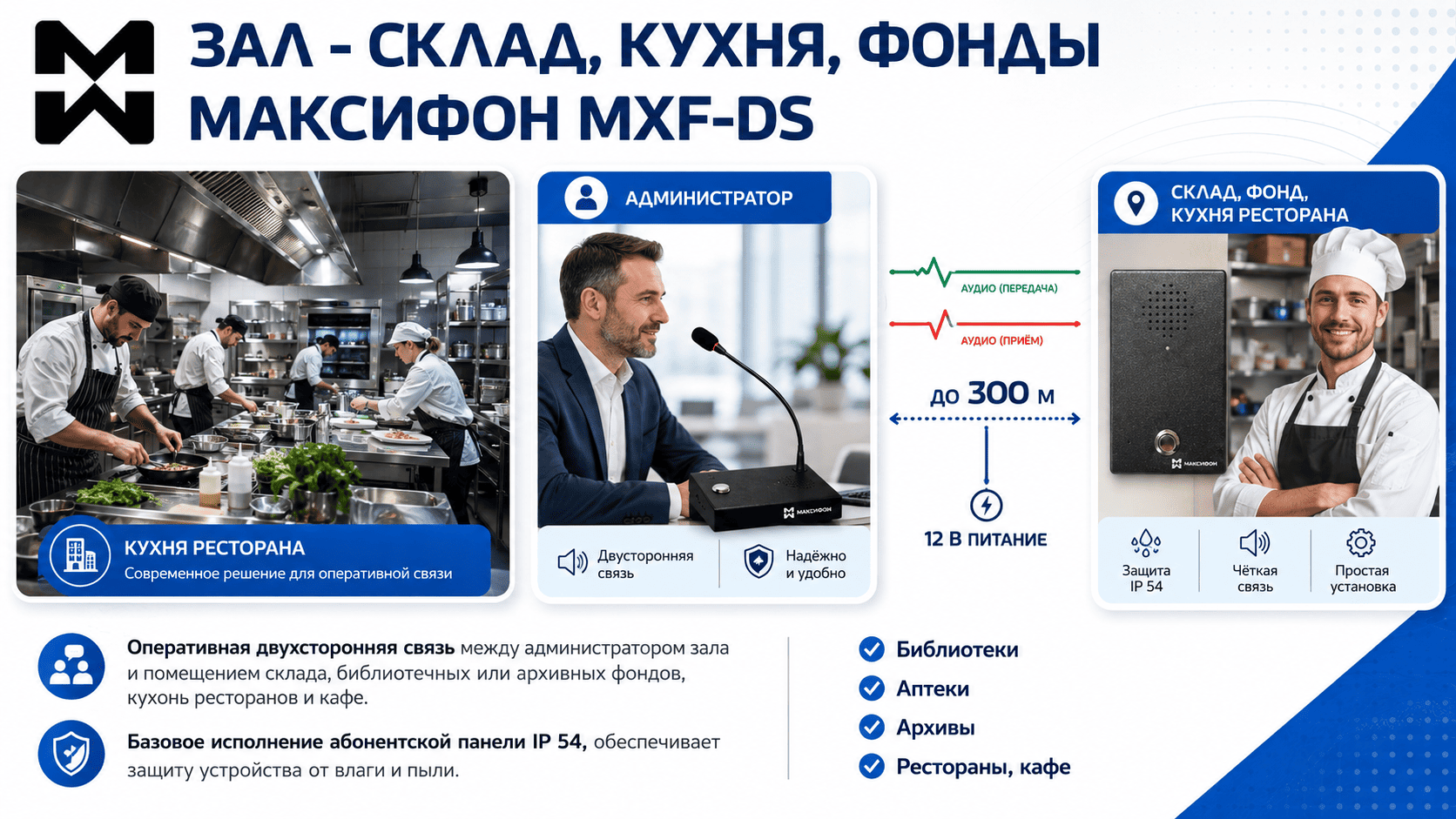

Дуплексная связь "администратор - склад"

  • Связь «водитель — салон», «кабина-кузов» . Комплект MXF-DS эффективен для организации  связи между  салоном и водителем, а также кузовом специализированного транспортного средства и кабиной водителя.  В частности, система рекомендуется для применения в пассажирских автобусах.  И не просто рекомендуется — реально востребована, потому что двусторонняя ГГС  отличного качества необходима  в самых разных ситуациях.  Во-первых, она нужна инвалидам и МГН (маломобильным группам населения), которые используют общественный транспорт.  Человеку с ограниченными физическими возможностями нужно гораздо больше времени для того. чтобы добраться до выхода и выйти (а ведь в этот момент ему может понадобиться дополнительная помощь!). В подобной ситуации обычная кнопка вызова не слишком удобна. Очень желательно чтобы такой пассажир мог связаться с водителем заранее, спокойно объяснить ему, на какой остановке ему выходить, попросить организовать помощь.  Без двухсторонней голосовой связи и, соответственно, без адекватного задаче  комплекта переговорных устройств сделать это практически невозможно. Во-вторых, двухсторонняя ГГС с водителем необходима в экстренных случаях.  Кому-то стало плохо, в салоне замечен подозрительный субъект, на сидении обнаружен бесхозный пакет — ни один из подобных случаев не терпит промедления. Связь нужна срочно, и MXF-DS ее гарантирует.   При использовании комплекта устройств на транспорте предусмотрены соответствующие решения по электропитанию. В частности, возможно подключение к бортовой системе транспортного средства.

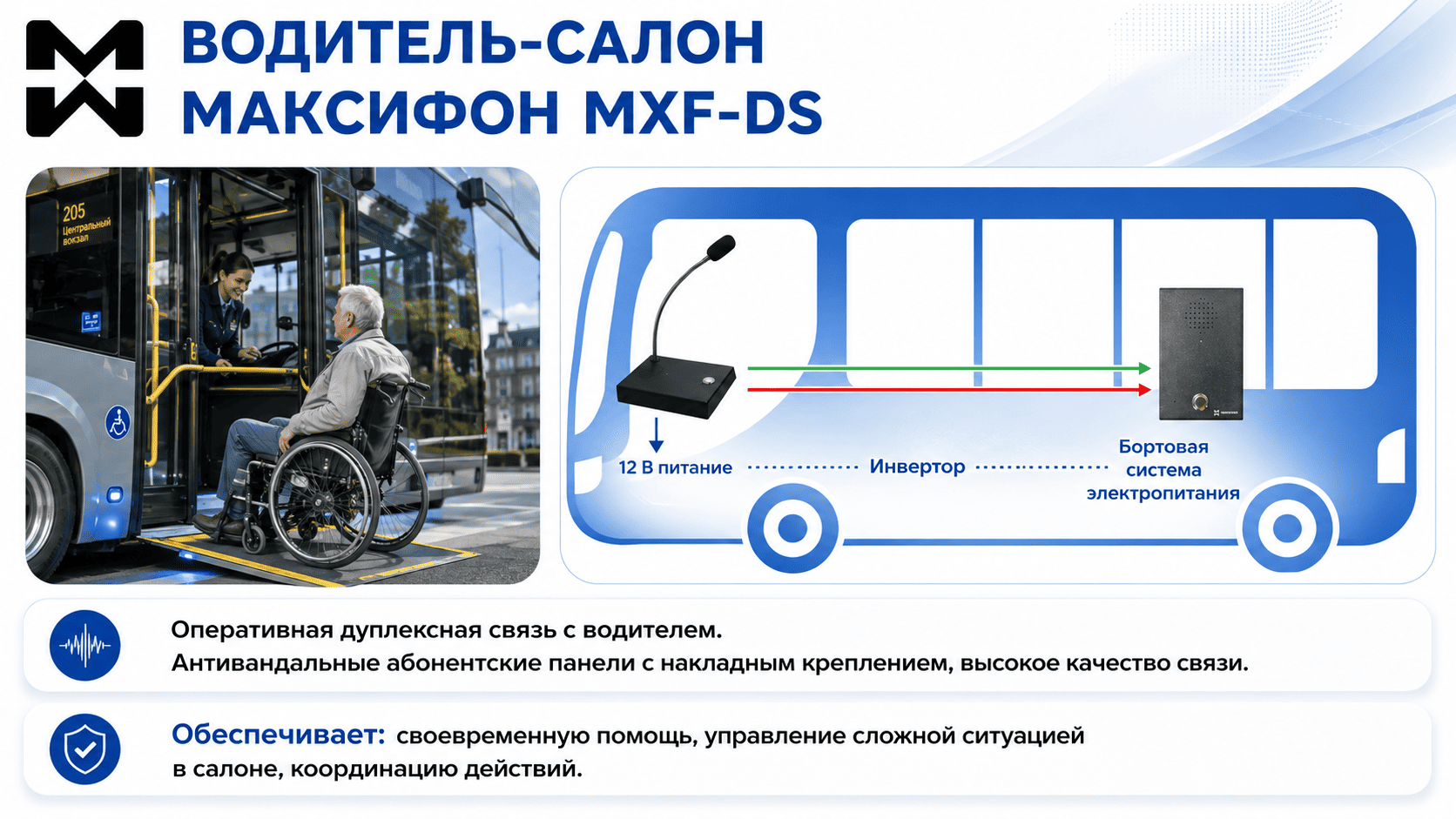

Переговорная связь "Водитель-салон"

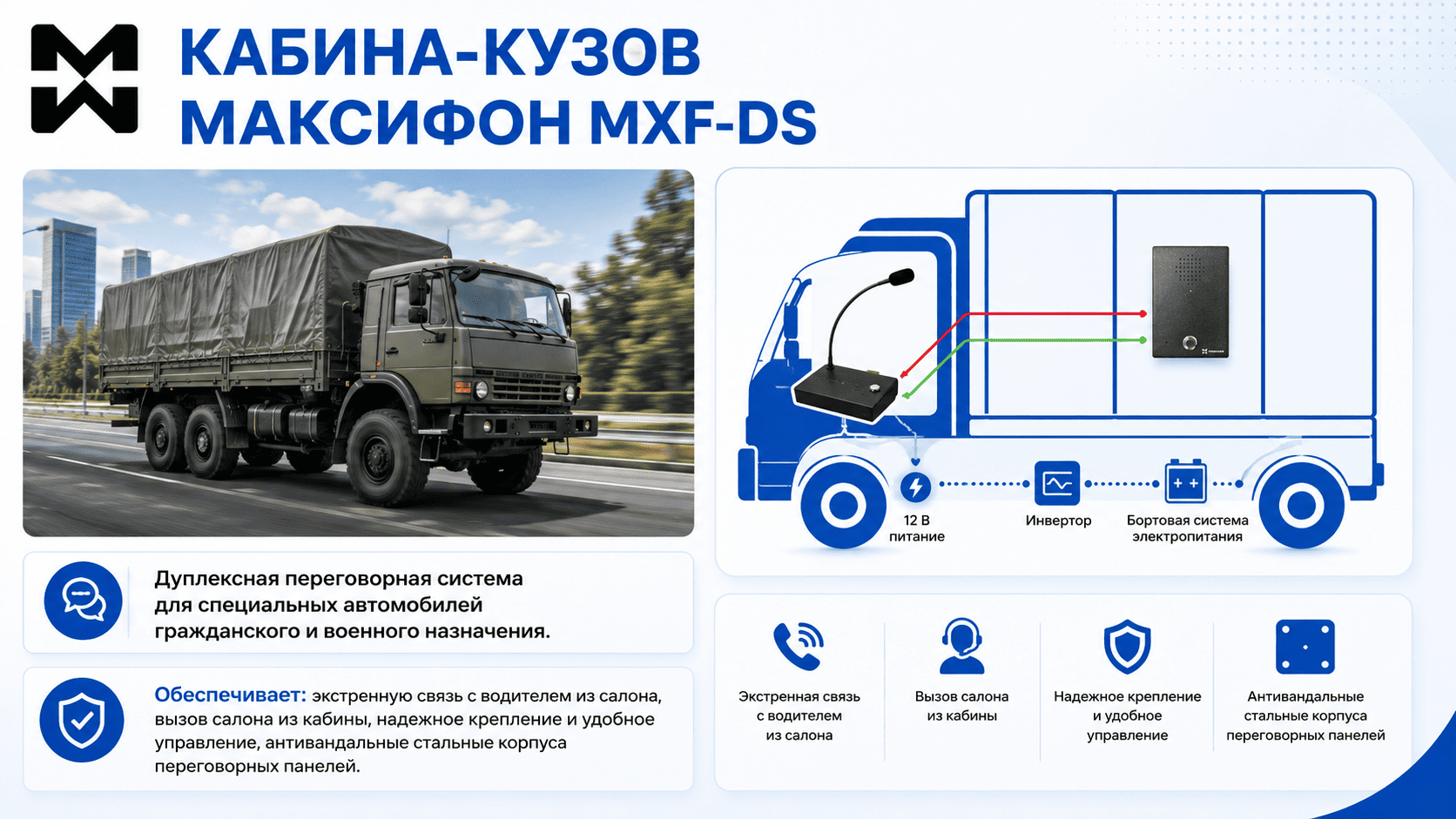

Схема дуплексной связи "кабина - кузов"

  • Переговорная связь для водного транспорта.   Максифон MXF-DS эффективен и удобен для организации дуплексной переговорной связи между салоном экскурсионных судов и рубкой. Помимо надежной и качественной двухсторонней связи устройство обеспечивает устойчивую работу в условиях повышенной влажности. Базовую степень защиты от влаги и пыли IP54 можно увеличить как снаружи, так и изнутри. В первом случае речь идет о дополнительном оснащении защитным козырьком. Во втором — о специальной обработке внутренней схемотехники защитными лаками и составами. Эти решения неоднократно апробированы в системах судовой связи «Максиком». Поэтому абонентскую панель вызова можно размещать не только в салоне, но и в любой другой точке судна, что существенно расширяет возможности применения MXF-DS на водном транспорте.

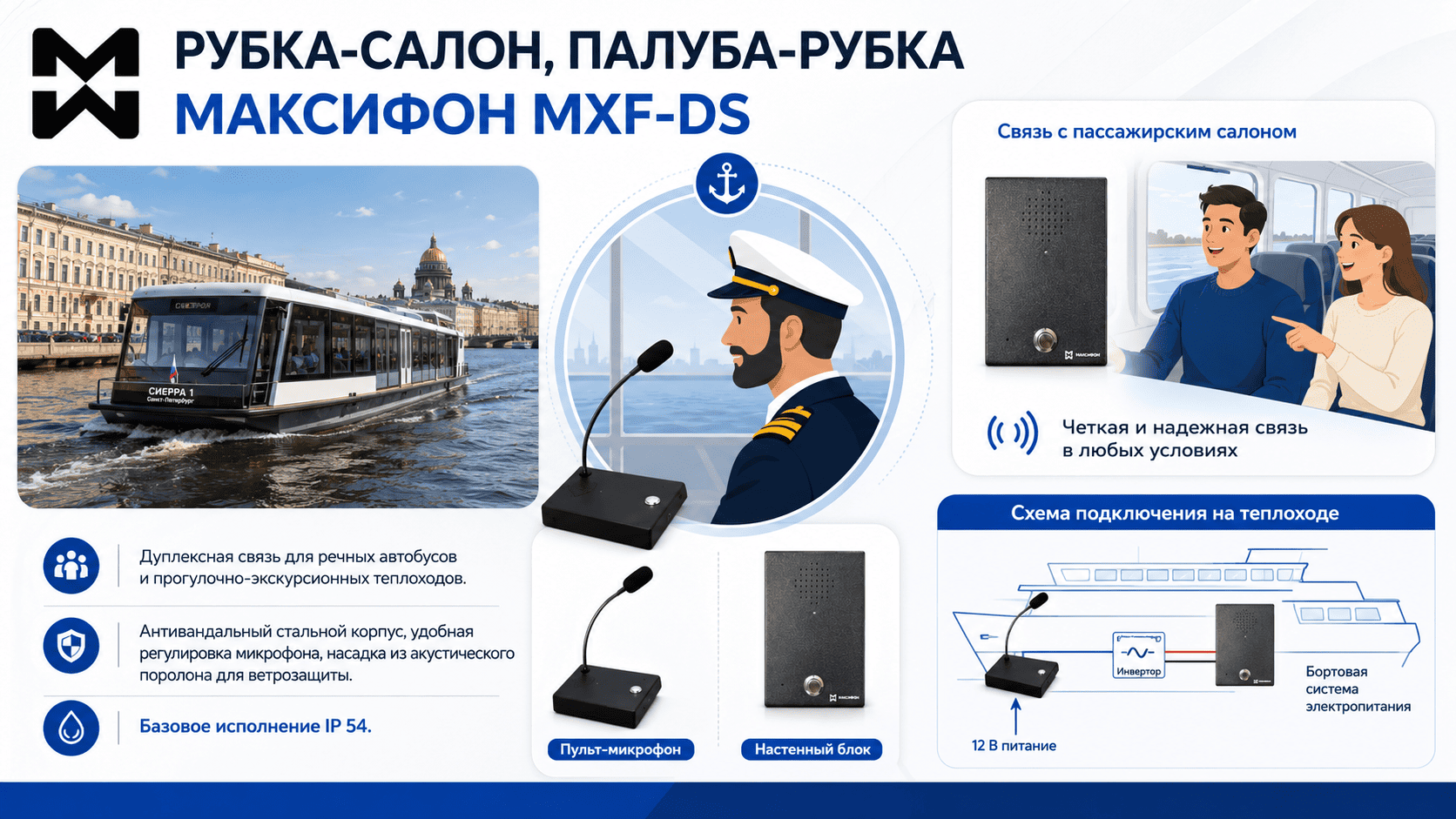

Переговорные системы "точка-точка" для водного транспорта

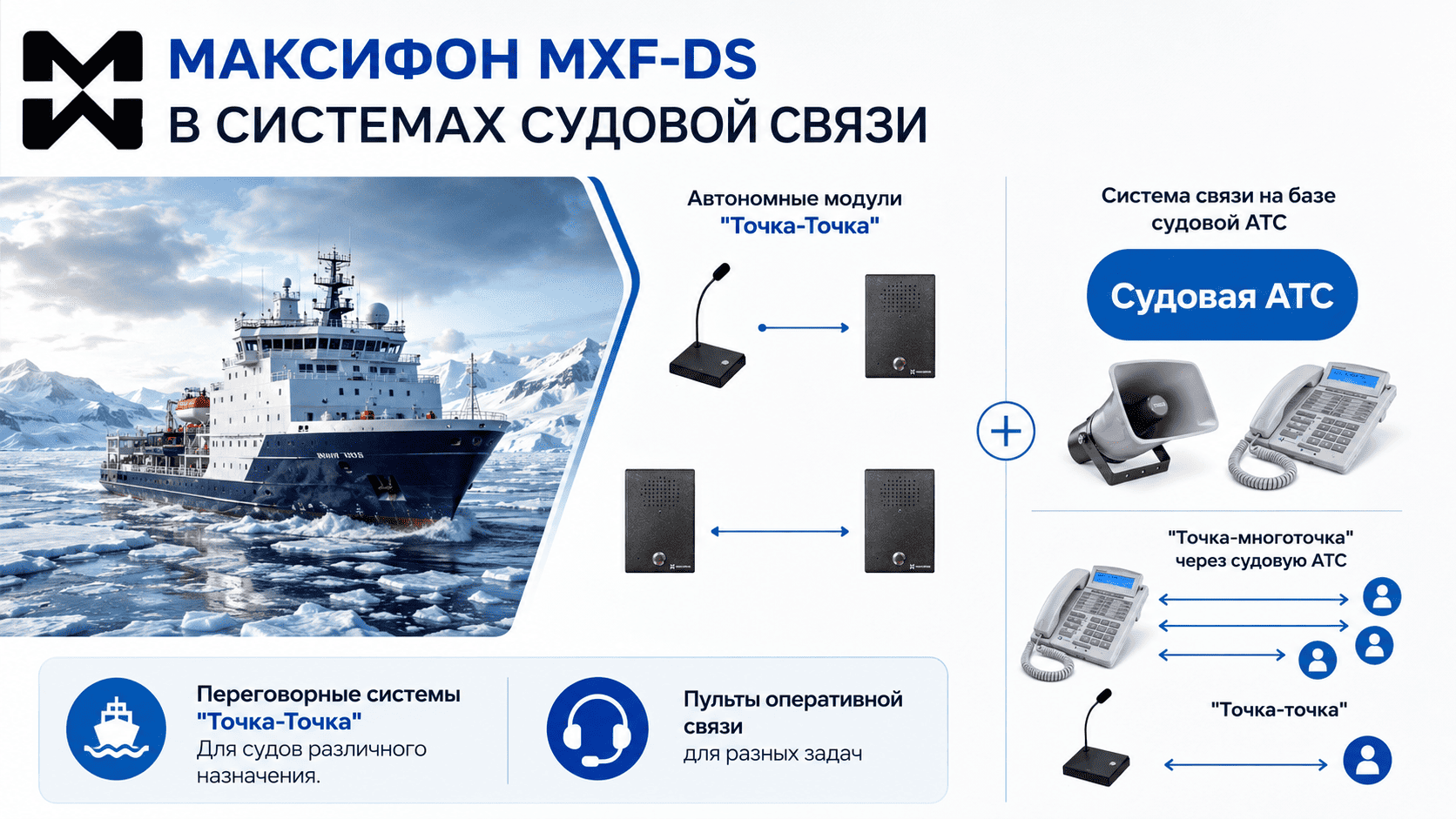

Дуплексные системы "точка-точка" для судовой связи





Технические характеристики

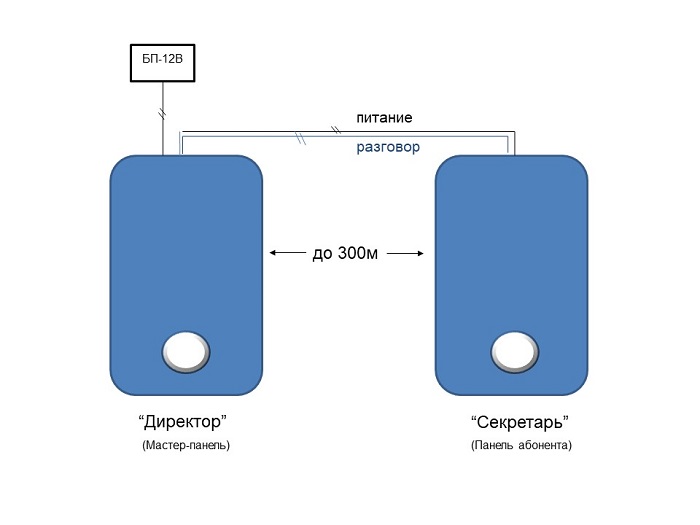

Схема подключения Двухпроводная. Питание от источника 12В подается на панель директора.  Панели директора и секретаря соединены двухпроводной линией, по которой осуществляется и разговор, и питание панели секретаря.
Максимальная длина линии 300 м
Питание 12 В (блок питания входит в комплект)
Полоса пропускания 200-5000 Гц
Выходная мощность 1 Вт/95 дБ
Габаритные размеры панелей 140х107х28 мм
Базовое исполнение мастер-панели Антивандальное. ударопрочное
Базовое исполнение абонентской панели Антивандальное, ударопрочное, IP54
Диапазон температур От -40 до +50 С
Материалы
Корпус мастер-панели Сталь
Корпус абонентской панели Сталь
Динамики мастер-панели и абонентской панели Майлар (обеспечивает улучшенные акустические параметры при сохранении компактных габаритных размеров)
Специальная насадка на микрофон (модификация MXF-DSm) Акустический поролон (среди прочего. обеспесивает ветрозащиту)
