Переговорные устройства для изотопных лабораторий

Переговорные устройства для изотопных лабораторий. Организация связи для лабораторий/отделений радионуклидной диагностики.



Структура лаборатории или отделения радионуклидной диагностики не так уж проста. В состав такой лаборатории  входят три основных блока, и каждый из них включает дополнительные помещения. Поэтому переговорные устройства для изотопных лабораторий — это не только комплекты на 2 абонента, хотя такие комплекты абсолютно необходимы. Это еще и переговорные устройства, которые подключают к портам АТС и тем самым создают диспетчерскую систему лаборатории.  А раз уж речь зашла об АТС, то помимо переговорных устройств потребуются и телефонные аппараты. Обычные и системные.

Конечно же, состав системы связи в каждом конкретном случае будет зависеть от количества помещений и видов работ, которые в них производятся.



СВЯЗЬ ДЛЯ ИЗОТОПНОЙ ЛАБОРАТОРИИ КАК ОТРАЖЕНИЕ ЕЕ ФУНКЦИЙ И СТРУКТУРЫ.



Структура и функции изотопной лаборатории.

Задачи радионуклидной диагностики.

Изотопные лаборатории проводят исследования функционального и морфологического состояния внутренних органов и их систем.  Для получения диагностической картины необходимо ввести в соответствующие органы и ткани радионуклиды или меченные ими вещества.

В соответствии с задачами исследований применяют сложное и дорогостоящее оборудование. Например, однофотонные эмиссионные компьютерные томографы.  Конечно, такое оборудование необходимо размещать в специальных помещениях. А сами эти помещения — изолировать и обеспечить соответствующей защитой.  Впрочем. в задачу данного материала не входит подробное описание принципов и оборудования для радиологических исследований.  Если вы хотите подробнее ознакомиться, рекомендуем статью на этом ресурсе.

Кроме того, для понимания всей важности правильной организации связи в отделениях радионуклидной диагностики и лучевой терапии рекомендуем хотя бы просмотреть соответствующий СанПин.



Блоки и помещения изотопной лаборатории.

Чаще всего структуру лаборатории или отделения  описывают как систему из трех блоков:

• Радиоизотопного обеспечения.
• Радиодиагностических исследований.
• Общих помещений.

На самом деле все еще сложнее.   В состав отделения/лаборатории может входить до 18 помещений и даже более.

Довольно часто отделение  включает 3-5 помещений (точнее. видов помещений):

Процедурная.

Специализированное помещение, в котором, собственно, и проводят радиологические исследования.

Пультовая.

Здесь в буквальном смысле находится пульт управления. И, конечно, в обязательном порядке должна быть система переговорной связи с процедурной.

Аппаратная.

Здесь находится генератор высокого напряжения. Может ли понадобиться оперативная связь из такого помещения? Да. конечно. Например. при проведении наладочных или ремонтных работ.

Фотолаборатория.

В буквальном смысле — кабинет для проведения фотохимических процессов.  Конечно,  и с этим помещением может понадобиться оперативная связь.

Помещения для медицинского персонала.

Это и кабинет врача (врачей), и комната отдыха. и санузел.  Очевидно, что для организации нормальной работы отделения необходима оперативная телефонная связь с руководством и врачами лаборатории.  Причем как с другими отделениями больницы, так и с внешними абонентами.



Специализированные помещения.

Понятие «переговорные устройства для изотопных лабораторий» применимо не только для системы «пультовая-процедурная». Не в меньшей степени оно относится и к специальным помещениям. Вот тут точно не установишь телефонные аппараты, как следует даже из названий.

• Хранилище для радиофармпрепаратов.
• Фасовочная — помещение для расфасовки радиофармпрепаратов.
• Моечная — для мыться контейнеров. посуды, инструментов.

И это еще не полный список.

Если речь идет об установке одноканальных систем, которые связывают специальные помещения, следует обратить внимание на системы, в которых вызов возможен с обеих панелей.



Принципиальные вопросы организации связи в изотопной лаборатории.

Проводная или беспроводная?

В данном случае именно проводная связь обеспечивает все необходимые функции и в то же время никак не влияет на работу оборудования.  В отличие от, например, сотовых телефонов и беспроводных средств связи.  Поскольку любой сбой в работе высокоточного оборудования. вызванный подобными воздействиями, чреват последствиями,  проводная связь в этом смысле более безопасна. Переговорные устройства для изотопных лабораторий «Максифон» — проводные. Это касается как одноканальных автономных систем MXF-KK и MXF-DS, так и Максифонов, которые подключают к УАТС по абонентской линии: MXF-vs и MXF-vsu.

Единая, централизованная или состоящая из независимых систем?

Тут все зависит от конкретной задачи.  Одно дело — диспетчерская связь изотопной лаборатории с дежурным пультом.  В этом случае, конечно, единая и централизованная.  И другое дело — управление, например, из пультовой.  Здесь удобнее иметь отдельную переговорную систему для  связи с пациентом в процедурной и отдельную — для связи с пациентами, ожидающими очереди. И не только с ними.



РЕШЕНИЯ СВЯЗИ ДЛЯ ЛАБОРАТОРИЙ РАДИОНУКЛИДНОЙ ДИАГНОСТИКИ.  ПРИМЕНЕНИЕ ОБОРУДОВАНИЯ МАКСИКОМ И МАКСИФОН.



СИСТЕМЫ НА 2 АБОНЕНТА

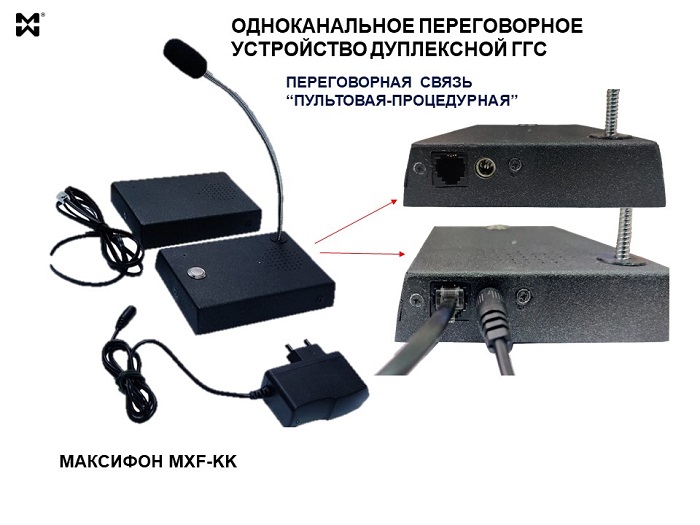

Переговорные устройства для изотопных лабораторий: система «пультовая — процедурная»

Для организации связи между пультовой и процедурной рекомендуем комплект Максифон MXF-KK.

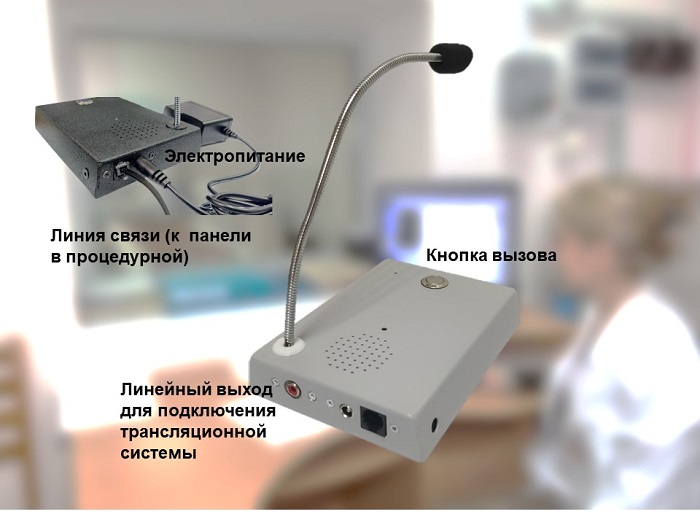

Мастер-панель

Эта панель может быть оборудована дополнительными опциями:

• Выносной микрофон на «гнутой» шее с насадкой из акустического поролона.
• Линейный выход для подключения усилителя мощности и громкоговорителя. Кстати, громкоговорителей может быть несколько, если это требуется.

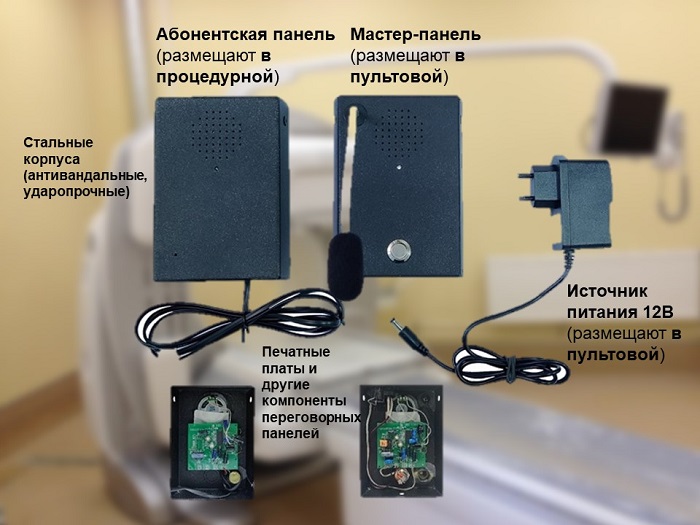

Абонентская панель.

Она выглядит максимально просто, но не так проста с точки зрения функционала.  На абонентской панели  отсутствует кнопка вызова. Это означает, что пациент в процедурной может и слышать инструкции врача, и отвечать,  но не может вызвать пультовую.  Впрочем. специальная возможность вызова в данном случае не нужна. Сеанс связи инициирует и прекращает специалист из пультовой.  В течение всего сеанса, а он продолжается до тех пор. пока пациент не покинет  процедурную, абонентская панель работает в режиме автоприема. То есть. в любой момент пациент может сам позвать врача «голосом», и никакую кнопку нажимать не нужно.



Исполнение и уровень влагозащиты.

Схемотехника панелей, в том числе, печатные платы, «упакована» в  стальные корпуса.  Таким образом. исполнение является антивандальным и ударопрочным.

Что касается влагозащиты, то ее уровень, в зависимости от модификации, находится в пределах от IP40 до IP65.  Например, для медицинских учреждений рекомендуется исполнение IP54.  Если объединить сразу несколько методов и способов защиты. получим степень IP65.

Питание системы осуществляется через мастер-панель от источника 12В.

Пример использования этой системы — рентгеновские кабинеты.

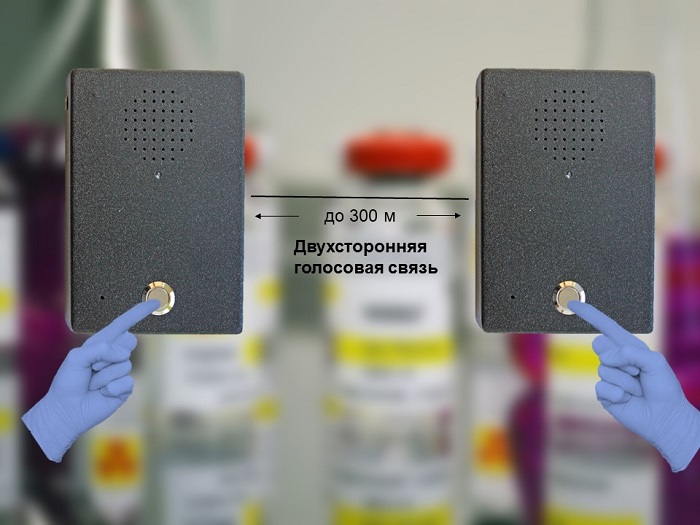

Одноканальные устройства с возможностью вызова с обеих панелей.

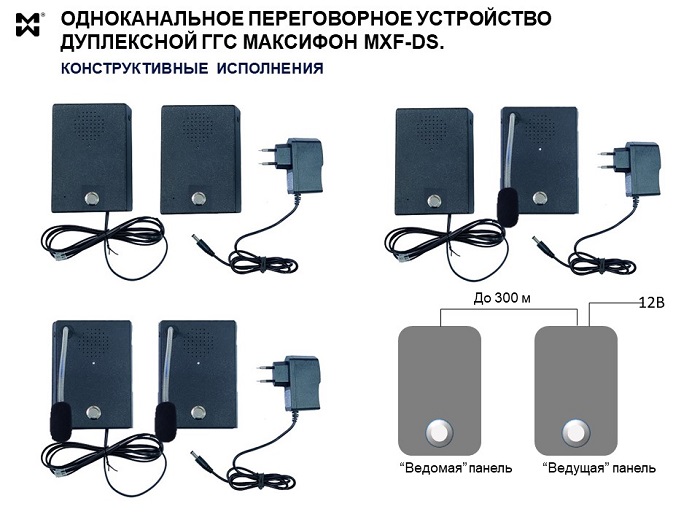

Речь идет об антивандальной системе на 2 абонента Максифон MXF-DS.

Данная система по своему исполнению и функционалу очень близка к Максифону MXF-KK.  Однако. в отличие от нее, на абонентской панели имеется кнопка вызова.  Поэтому вызов можно инициировать и с панели-мастера, и с абонентской панели. Тем не менее, сеансом связи все равно управляет мастер-панель.

В лаборатории такую переговорную систему. например,  можно установить между хранилищем для РФП и радиоманипуляционной.

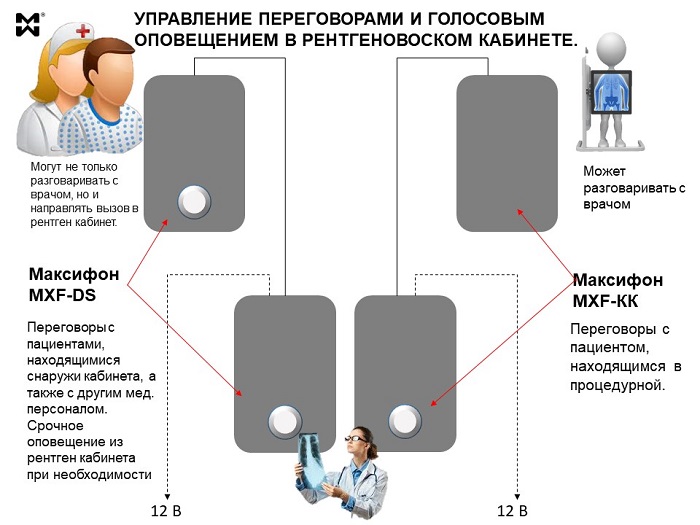

Комбинированное решение для пультовой.

Система управления связью в данном случае состоит из двух комплектов.

• Максифон MXF-KK — для двухсторонней голосовой связи с процедурной.
• Максифон MXF-DS — для связи с помещением, в котором ожидают пациенты. Связь, конечно же, также является дуплексной (двухсторонней).

Казалось бы. в данном случае было бы удобнее иметь систему с возможностью переключения каналов с мастер-панели.  На самом деле, это не совсем так.  Обычно в подобных решениях панель, которую располагают на двери в пультовую или на стене рядом с дверью,  фактически представляет собой динамик.  Но вот как раз это и не очень хорошо, потому что не так уж редко требуется вызвать пультовую снаружи. А для этого требуется панель с кнопкой вызова.

Кроме того, в ситуации, когда от специалиста в пультовой требуется предельная концентрация внимания, лучше «не нагружать» его задачей переключения каналов. Если поступил сигнал вызова, значит, это точно вызов снаружи. Как реагировать на него,  специалист определит сам, исходя исключительно из текущей ситуации. Например, если в данный момент он ожидает прибытия еще одного специалиста, наверняка ответит.  При этом по другой линии связи можно продолжать переговоры с пациентом.

Принципиальную схему приводим в статье об организации связи в рентгеновском кабинете.



ПЕРЕГОВОРНЫЕ УСТРОЙСТВА В СОСТАВЕ ДИСПЕТЧЕРСКОЙ СИСТЕМЫ ЛАБОРАТОРИИ.

Организация и проведение работ в изотопных лабораториях требуют максимальной согласованности действий и оперативного контроля. Одного перечня необходимой документации, приведенного в соответствующем Распоряжении, достаточно, чтобы оценить уровень сложности.  О необходимости оперативного информирования говорит и СанПин 2.6.1.2368-08, на который мы ссылались в начале этой статьи.

Следовательно, для лабораторий и отделений, выполняющих работы и исследования с применением РФП, наличие оперативной системы связи абсолютно необходимо. Вопрос лишь в ее емкости и типах подключаемых абонентских устройств.

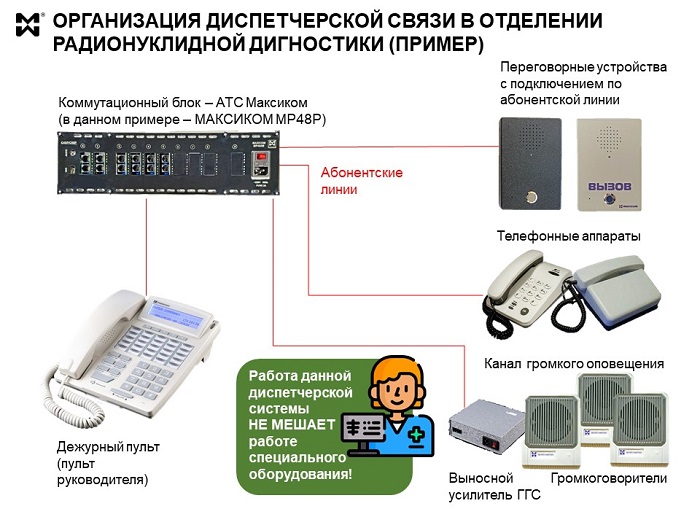

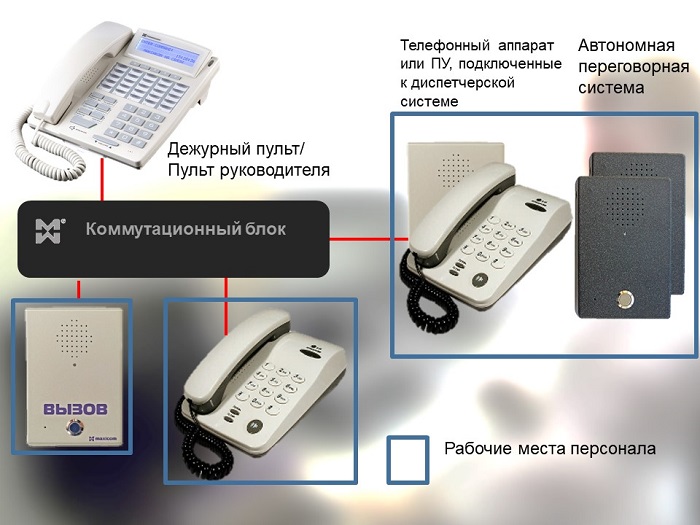

Принципиальный состав диспетчерской системы связи для лабораторий и отделений радионуклидной диагностики и терапии.



В диспетчерских системах Максиком имеются все необходимые компоненты:

• Коммутационный блок — УАТС Максиком.  Обеспечивает автоматическую коммутацию каналов связи в соответствии с программными установками. Также УАТС предоставляет своим абонентам целый набор сервисных функций и дополнительных видов обслуживания.
• Пульты связи руководителей, диспетчеров и дежурных — системные телефонные аппараты Максиком.  В полной мере реализуют диспетчерские возможности и установки УАТС. Одновременно служат для нужд оперативной телефонной, переговорной и громкоговорящей связи.
• Переговорные устройства Максифон — абонентские устройства «для занятых и грязных рук».  Оптимальное решение для большинства специализированных помещений.
• Каналы громкой связи — адаптеры, которые подключают к портам абонентских линий. От адаптера сигнал передается на усилитель мощности, а оттуда — на громкоговорители.
• Телефонные аппараты любого типа — для нужд оперативной телефонной связи.



Переговорные устройства с подключением к УАТС.

Антивандальные абонентские переговорные устройства Максифон MXFvs и MXF-vsu  очень удобно располагать в специализированных помещениях. Речь идет о хранилище РФП, фасовочной, моечной, аппаратной и других специальных комнатах/помещениях.

Это антивандальные, ударопрочные изделия в стальных корпусах.  Степень защиты от влаги — IP54. Однако, ее можно повысить и до IP65. Для этого имеется целый ряд методов. которые применяют в комплексе.

MXF-vs  — одно из самых используемых устройств в системах палатной связи. Его ближайший «родственник» — MXF-vsu обладает еще и дополнительными возможностями. Среди них — управление светозвуковым оповещателем и скрытый аудио мониторинг (проще говоря, прослушивание) прилегающей территории.

Важнейшая особенность этих устройств заключается в том, что они подключаются к УАТС так же, как и обычные телефоны. И поэтому могут, например. участвовать в телефонных конференциях.

Для вызова дежурного пульта нужно всего лишь нажать кнопку. Для ответа на вызов с пульта — просто подойти к устройству и ответить. На то и режим автоприема, чтобы установить связь максимально быстро и без лишних касаний.



Дежурный пульт связи изотопной лаборатории.

Системный телефонный аппарат Максиком на 30 программируемых клавиш (при необходимости можно добавить консоль расширения) обеспечивает:

Прием и идентификацию вызовов из помещений.

Услышав характерный звонковый сигнал, дежурный увидит на дисплее, кто именно звонит.  То есть, при поступлении вызова на дисплее появится внутренний номер или имя вызывающего абонента. Например, «Фасовочная», «Хранилище», «Моечная « и т.п. При программировании клавиш конкретной абонентской линии  можно присвоить фактически любое имя.

Кроме того, под клавишей начнет мигать светодиодный индикатор (в данном случае, цвет индикатора будет красным).



Селекторные возможности.

Нажав на соответствующую клавишу пульта, дежурный моментально выходит на нужную абонентскую линию.  Кстати, это касается не только помещений, входящих в состав лаборатории радионуклидной диагностики.

Если в медицинском учреждении используется комплексное решение на базе цифровой АТС МАКСИКОМ MXM500P, то ОДС лаборатории является частью единой системы. Поэтому дежурный может вызвать любого внутреннего абонента учреждения, любую службу.  Если же для организации диспетчерской связи лаборатории используют отдельную АТС, например, МАКСИКОМ MP48,  ее стыкуют с АТС больницы. В таком случае дежурный выходит на нужного абонента через АТС больницы.

Более того, возможен выход и на внешних абонентов.

Помимо селективного (избирательного) выхода на конкретные линии связи, есть и другие очень полезные возможности пульта:

• Групповой вызов.
• Телефонная конференция.
• Селекторное совещание (в качестве коммутационного блока — МАКСИКОМ MXM500-P).



СИСТЕМЫ ЛОКАЛЬНОГО ОПОВЕЩЕНИЯ.

Поскольку изотопная лаборатория — источник повышенной опасности, очень желательно иметь локальную систему оповещения. Она не отменяет необходимость в специальных СОЛУЭ, но эффективно дополняет их.

Принципиально важно то, что оповещение можно осуществлять с того  же диспетчерского пульта, т.е. с системного телефонного аппарата.



Как использовать канал громкой связи в изотопной лаборатории.

Для помещений небольшой площади канал ГГС может состоять из выносного усилителя ГГС UMA1 и подключенных к нему портативных громкоговорителей Максиком.  UMA1 подключают к УАТС по абонентской линии.

Если же требуются более мощные громкоговорители, вместо UMA1 к порту АЛ подключают адаптер линейного выхода. Этот адаптер отлично срабатывается с самыми разными внешними усилителями мощности. Поэтому всегда можно подобрать оптимальные для конкретной лаборатории громкоговорители.

Для максимальной оперативности одну из клавиш пульта нужно запрограммировать на канал ГГС.  В таком случае выход на канал — одним нажатием этой клавиши.



Как можно применить переговорные устройства с линейным выходом.

Переговорные устройства для изотопной лаборатории одновременно являются и средствами локального оповещения.  Однако, если в каких-то т очках необходимо усилить мощность трансляционной системы. рекомендуем Максифоны с линейным выходом. Такая модификация есть как у MXFvs, так и у MXFvsu.

Линейный выход  позволяет подключать к устройству либо трансляционную систему (УНЧ+громкоговоритель(и)), либо активный громкоговоритель.

При этом, конечно. сохраняются все возможности обратной связи и дуплексной ГГС.

Если запрограммировать одну из клавишей пульта на сбор конференции. участниками которой являются переговорные устройства. то, по сути, можно сделать оповещение во всех точках, где расположены ПУ.



Таким образом, система локального оповещения позволяет эффективно решать следующие задачи:

• Оперативное повседневное руководство персоналом, подготовительными работами и исследованиями.
• Поддержание порядка и дисциплины на территории лаборатории или отделения.
• Координация действий персонала и других лиц в случае возникновения нештатной ситуации.



КОМПЛЕКСНОЕ РЕШЕНИЕ СВЯЗИ ДЛЯ ЛАБОРАТОРИИ/ОТДЕЛЕНИЯ РАДИОНУКЛИДНОЙ ДИАГНОСТИКИ.



Применение диспетчерских возможностей УАТС.

Под диспетчерскими возможностями УАТС понимается набор сервисных функций и ДВО, а также другие настройки станции. которые позволяют организовать эффективное диспетчерское управление с пульта.

Среди функций АТС Максиком, которые очень полезны для руководителя, в том числе, заведующего изотопной лаборатории. зав. отделением радионуклидной диагностики и лучевой терапии, в первую очередь можно выделить следующие:

• Автодозвон и заказ внутренних соединений.
• Срочный вызов занятого внутреннего абонента.
• Телефонная конференция заранее запланированного состава. Быстрый сбор незапланированной конференции и подключение новых участников.
• Перехват, передача и переадресация вызовов.
• Подключение к соединению.
• Участие в двух соединениях одновременно, наведение справки во время разговора.

Описание основных сервисных функций можно посмотреть здесь.

Таким образом, управление работой лаборатории/отделения посредством системы связи имеет два уровня:

• Централизованное оперативное управление  с пульта (пультов), подключенных к коммутационному блоку — АТС Максиком.
• Локальное управление в конкретных помещениях через переговорные устройства для изотопных лабораторий (системы на 2 абонента).



Применение палатной сигнализации и связи.

В отделениях лучевой диагностики и терапии необходима эффективная связь между пациентами в палатах и дежурным медицинским постом. Специфика терапии требует особенно тщательного мониторинга состояния больных.  И не только мониторинга.  Абсолютно необходимо, чтобы при малейшем подозрении на ухудшение состояния пациенты могли оперативно сообщить об этом медицинскому персоналу.

Очень эффективным решением для отделений лучевой диагностики и терапии является система палатной связи Максиком.

В этой системе применяются исключительно проводные решения, которые, с одной стороны, обеспечивают эффективное взаимодействие «пациент — медицинский персонал», а с другой — не оказывают никакого воздействия на высокоточное оборудование.

.

Интеграция в систему связи медицинского учреждения.

Переговорные устройства для изотопных лабораторий на 2 абонента не нуждаются в специальной интеграции в систему связи. Они полностью автономны.

Если же речь идет о диспетчерской системе телефонной и громкоговорящей связи, возможны два уровня интеграции.



Систему строят на отдельном коммутаторе, который стыкуют с АТС больницы.

В зависимости от количества задач. в качестве коммутационного блока рекомендуем

• Гибридные УАТС МАКСИКОМ MP48P/MP80P
• Цифровую АТС МАКСИКОМ MXM500P.

Стыковку с АТС больницы можно осуществить

• По аналоговым соединительным линиям. Для организации одной линии с каждой сторон потребуется по 1 порту АЛ и 1 порту СЛ.
• По IP-каналам или цифровому потоку. В этом случае для АТС отделения рекомендуется выбрать цифровую MXM500P.



Абонентские устройства, входящие в состав системы для изотопной лаборатории, отделения радионуклидной диагностики и лучевой терапии, подключают непосредственно к АТС больницы.

В этом случае рекомендуем цифровую АТС МАКСИКОМ MXM500P, потому что она, среди прочего. обеспечивает масштабные решения связи.  Например, при определенных условиях можно создать единую систему связи на основе 8 блоков АТС.  На самом деле, систему строят из 4-х АТС, каждая из которых включает 2 блока MXM500P. Связь между АТС обеспечивают по цифровым потокам через модуль цифровой коммутации.

Важной особенностью такой организации является то, что все АТС можно расположить в одном телекоммуникационном шкафу, а можно разместить их в разных зданиях. Качество связи и возможности системы от расположения АТС никак не зависят.

---

---

Гарантируем лучшую цену на решение связи для изотопной лаборатории, рентгеновского кабинета, отделения лучевой диагностики и терапии.

Решение с применением оборудования Максиком и Максифон будет для Вас дешевле, чем любое аналогичное по функциональности решение на основе оборудования других производителей (как импортных, так и отечественных)

При необходимости замены импортного оборудования связи: учрежденческих АТС. систем палатной сигнализации, обращайтесь — поможем.

Найдете дешевле — просим сразу же связаться с нами — сделаем еще лучше.



---
