Гибридная мини АТС для офиса: MP MP48/80

Гибридная мини АТС MP48

Количество аб. линий: до 48
Количество внешних линий: до 12
Количество сист. телефонов: до 16
Кол.
  • Описание
  • Решения
  • Спецификации
  • Платы расширения
  • Скачать

Гибридная офисная АТС для среднего и малого бизнеса, комплексных и специальных решений.

MP48/80 19 является гибридной офисной системой связи и модификацией популярной в России  модели MP48/80.  В качестве АТС для офиса, MP48 успешно применяется на предприятиях и в организациях по всей России, поскольку является современной и надежной мини АТС, сочетающей широкий набор функциональных возможностей и невысокую цену.

Одним из пожеланий потребителей, использовавших предыдущую модель станции, была возможность штатной установки  как на стену, так и в стандартную 19-ти дюймовую (19″) стойку. Это пожелание предусмотрено в конструктиве MP48.

В обновленной и модифицированной гибридной АТС MP48  воплощены решения,  нашедшие применение ранее в цифровой АТС MXM.

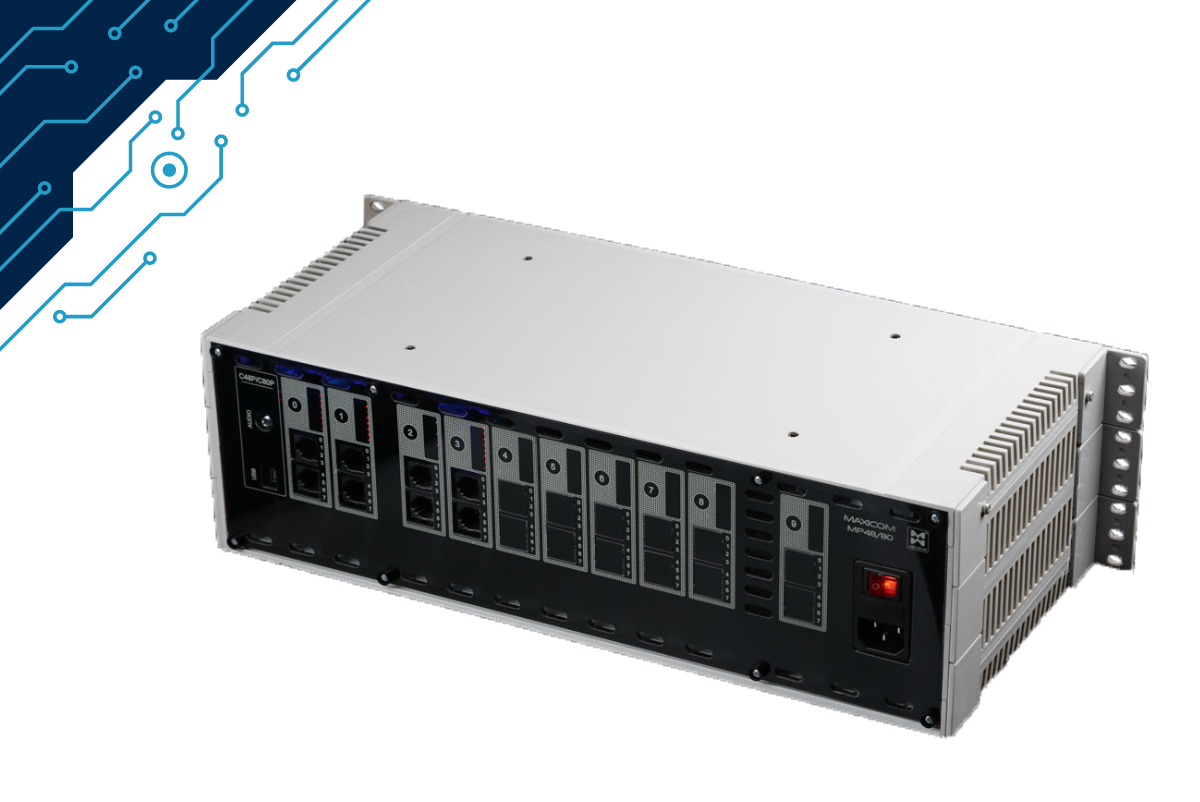

Гибридная офисная АТС MP 48 имеет модульную конструкцию, 4 типа плат расширения устанавливаются в 6 (10 в MP80) универсальных слотов (платомест). Это позволяет очень гибко выбирать конфигурацию АТС в соответствии с пожеланиями пользователя. Все дополнительные устройства (усилители ГГС, домофоны) подключаются к АТС через АЛ и СЛ. Это решение успешно себя зарекомендовало на АТС серий MXM.
На базе cистемного телефонного аппарата есть возможность организовать пульт директорской связи.

Офисная АТС MP48 идентична по функциональным возможностям станции MP80 и отличается  только максимальной емкостью, которая составляет до 48 портов.

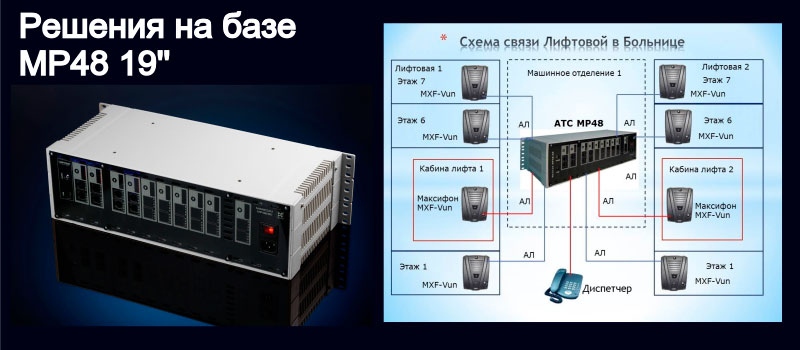

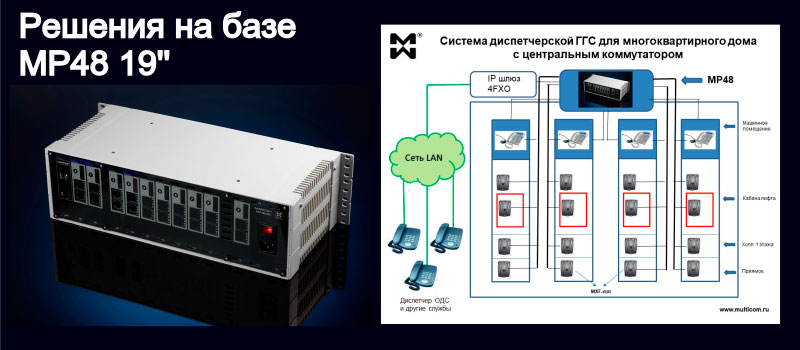

Гибридная АТС MP48: решения для малого и среднего бизнеса, социально-значимых объектов и специальных ведомств.

scheme2

Начнем с того, что и зачем можно подключить к офисной АТС.

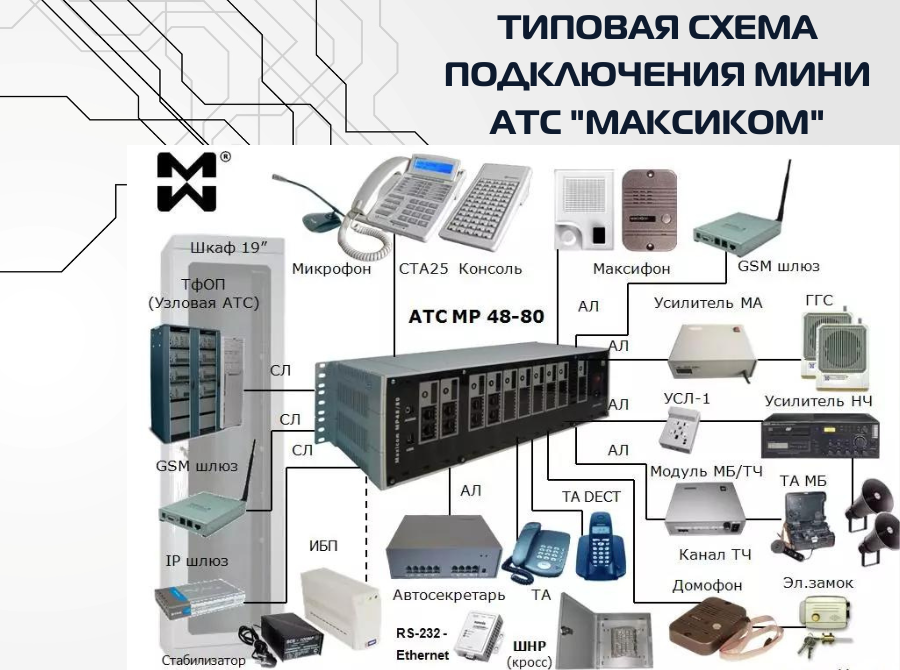

Как следует из типовой схемы подключения, офисная АТС MP48:

  • Сочетается с аналоговыми телефонными аппаратами разных производителей. Эта телефонная станция (впрочем, как и все АТС “Максиком”) не отворачивается с презрением от заслуженных телефонных аппаратов, даже тех, которым довелось появиться на свет с дисковым номеронабирателем. Разумеется, желательно периодически обновлять парк оконечного оборудования, в том числе и телефонных аппаратов. Но что делать, если бюджет огрызается: “Нет у меня на это денег”?  Что делать? Спокойно пользоваться теми аппаратами, которые уже есть. Все будет работать!
  • Имеет порты подключения системных телефонных аппаратов “Максиком”. Нет никакой необходимости ставить системный телефон на каждое рабочее место, но руководителям предприятия и подразделений, диспетчерам такой телефон очень пригодится. Кроме того, системный телефонный аппарат “в содружестве” с мини АТС превращается в полноценный пульт связи.
  • Позволяет подключать телефоны системы MБ (к свободному абонентскому порту подключается модуль МБ/ТЧ, а к нему — телефон МБ). Эта особенность АТС “Максиком”, в т.ч., гибридной АТС MP 48 позволяет эффективно использовать станцию в ведомственных сетях связи. Кроме того, с офисной АТС MP48 отлично уживаются телефоны микросотовой сети DEСT.
  • Обеспечивает возможность подключения настенных и уличных громкоговорителей (к свободным абонентским портам подключаются соответствующие усилители ГГС, а к ним — в свою очередь — громкоговорители)
  • Работает с переговорными устройствами дуплексной громкой связи и домофонами. А значит, дает возможность контролировать доступ в помещения и обеспечивать двухстороннюю громкую связь (например, в системах “клиент-кассир”, “посетитель-сотрудник паспортного стола”, “посетитель — сотрудник регистратуры” и им подобных, связь на охраняемых постах и объектах.

Как воспользоваться возможностями гибридной офисной АТС MP48

Очевидно, что на базе MP48 возможны сотни индивидуальных решений, поэтому есть смысл говорить об общих направлениях, а детали решения для Вашего предприятия мы еще обсудим 🙂

Система телефонной связи на базе гибридной АТС MP48.

Базовый блок MP48 имеет 6 универсальных слотов (платомест), в которые устанавливаются платы расширения. Конкретная комбинация плат расширения и есть конфигурация Вашей MP48.

Платы расширения содержат по 8 портов и обеспечивают подключение разного количества СЛ и АЛ, а также системных телефонов. Например, плата SA17P имеет 1 порт CЛ и 7 портов АЛ. Плата AP04P имеет 4 порта для подключения системных телефонных аппаратов (напомним, что системный телефонный аппарат подключается к мини АТС по четырехпроводной линии). Подбирая конфигурацию офисной АТС, следует помнить, что дополнительные устройства (если они понадобятся), в зависимости от своего назначения и особенностей, подключаются либо к портам СЛ, либо к портам АЛ. А это значит, что принимать решение о том, какие дополнительные устройства понадобятся, нужно ДО того, как определится конфигурация АТС.

Предположим, конфигурация АТС MP48 определена, т.е. Вы (сами, но лучше с нашей помощью) решили, сколько и каких телефонных аппаратов будет подключено к вашей офисной АТС. Вы захотели (или мы Вас убедили, что это действительно нужно 🙂 подключить домофоны и громкоговорители и предусмотрели для этого нужное количество свободных портов.

На этом подготовка решения по организации телефонной связи на базе гибридной офисной АТС “Максиком” не заканчивается.

Решение — это не просто офисная АТС + некоторое количество оконечных устройств. Это еще и грамотное использование сервисных функций офисной АТС.

Подробное описание сервисных функций офисной АТС модели MP48 содержится в Руководстве по эксплуатации (скачивайте бесплатно прямо с нашего сайта, мы из этого тайны не делаем!).  Ограничимся кратким обзором функций, которые пригодятся в любом решении на основе MP48.

В офисной АТС MP48, как и в других станциях, выпускаемых под ТМ “Максиком”, используется групповая организация управления. Она заключается в том, что любая АЛ, в т.ч. и та, к которой подключаются другие оконечные устройства (не телефонные аппараты), может полноценно функционировать только находится в группе АЛ. Линия, не включенная в группу, лишена сервиса (т.е. на этой линии не могут быть применены сервисные функции), и ей запрещен выход на СЛ и ГГС.

По умолчанию все АЛ находятся в одной группе, но пользователь (Вы!) может создавать из этих АЛ группы по своему усмотрению (например, создавая группы для каждого подразделения предприятия). Помните: группы АЛ — это не просто абонентские линии и подключаемые к ним устройства, это Ваши сотрудники, их обязанности, поэтому чем больше группы АЛ будут “похожи” на реальную структуру предприятия и его задач, тем лучше!

В первую очередь, имеет смысл создавать группы, чтобы максимально рационально распределять потоки внешних вызовов, идущих с СЛ.

Кроме того, для каждой группы — опять же, в соответствии с особенностями должностных обязанностей сотрудников — может быть создана своя “записная книжка”. Книжка дает возможность ускоренного набора телефонных номеров, а также позволяет выход на внешние линии только “по делу”.

Одна из удобных сервисных функций офисной АТС — перехват “чужого” вызова. Очень полезная функция для командной работы в условиях интенсивного потока входящих звонков (дали рекламу, реклама сработала, и от клиентов отбоя нет). Вряд ли есть смысл распространять эту функцию на все учреждение, гораздо логичнее “локализовать” ее в группе (группах).

Функции гибридной офисной АТС MP48, которые очень удобны для организации командной и индивидуальной работы сотрудников:

  • Создание второго соединения и переключение между соединениями
  • Объединение двух соединений
  • Передача внешнего вызова другому абоненту
  • Посылка внешнего соединения другому абоненту
  • Передача внешнего соединения другому абоненту через ГГС
  • Получение внешнего соединения через ГГС
  • Открывание двери с помощью домофона
  • Установка будильника и таймера
  • Переадресация вызова (“Следуй за мной”)
  • Организация внутренней и внешней конференции
  • Организация внутренней конференции через систему громкоговорящей связи.

Популярно о сервисных функциях офисных АТС — в специальном материале.

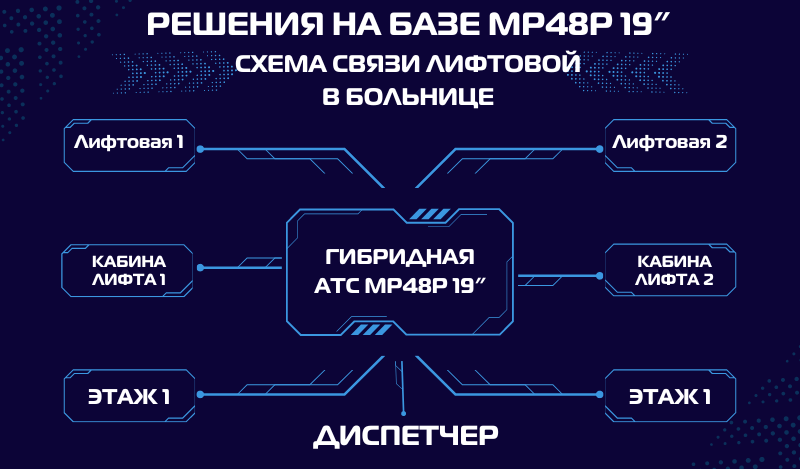

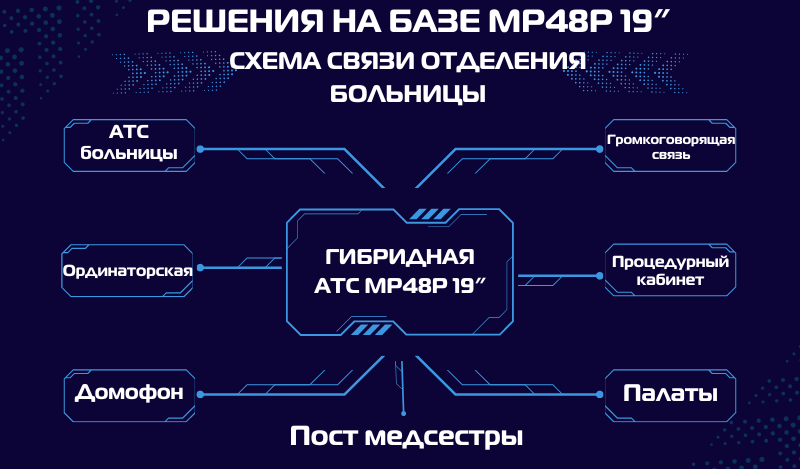

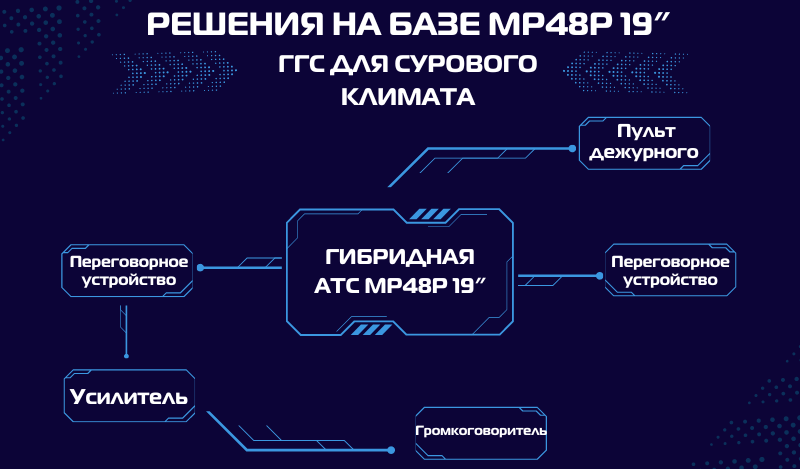

Локальные и специальные решения на базе гибридной офисной АТС MP48.

Офисная АТС MP48 может быть использована в качестве коммутатора не только в качестве автономной (единственной) АТС предприятия, но и в качестве оконечной АТС, обслуживающей конкретное подразделение и решающей определенные задачи.

К этим задачам относятся:

  • Одновременная организация телефонной связи подразделения, контроля доступа в помещения и создание одного или нескольких “терминалов” дуплексной (двухсторонней) громкой связи.  Необходимость в подобном решении возникает в следующих случаях:
  • Подразделение обслуживает нескольких посетителей одновременно, причем для приема каждого организуется специальное помещение, в рамках которого посетитель и сотрудник разделены защитной перегородкой. Примеры: регистратура поликлиники, системы “клиент-кассир”, комната переговоров УФСИН и т.п.
  • В рамках подразделения существует несколько помещений и единый пост для сотрудника, который осуществляет координацию работы и контроль. Примеры: пост дежурной медсестры и палаты в отделении больницы, камеры заключенных и пост инспектора.
  • Подразделение осуществляет охрану объекта и группы объектов. В этом случае, помимо телефонной связи внутри подразделения и связи с другими службами потребуется специализированная связь на постах.  Пример — гарнизонная и караульная служба.

Во всех перечисленных случаях в качестве коммутатора можно эффективно использовать офисную АТС MP48, в качестве переговорных устройств дуплексной громкой связи — специальные устройства “Максифон”, которые выпускаются в стандартном, вандалоустойчивом и всепогодном исполнениях.  Для систем типа “Безопасный город” очень эффективны устройства VOIP “Максифон MXF-IP”. Управление и координацию очень удобно осуществлять с помощью системного телефонного аппарата.

  • Одновременная организация телефонной связи подразделения и громкоговорящей связи. В качестве устройств, обеспечивающих громкоговорящую связь и оповещение, используются настенные громкоговорители, уличные громкоговорители, а в специализированных помещениях и терминалах — также и переговорные устройства двухсторонней громкой связи “Максифон”. Важно отметить, что система ГГС может быть как подключена к телефонной сети общего пользования, так и являться автономной, если того требуют соображения дополнительной безопасности. Подробнее о системе громкоговорящей связи на базе АТС “Максиком” — в специальном материале.
  • Организация пультов связи. Существуют различные “готовые” пульты связи — специализированные приборы и устройства, в т.ч. Пульты громкоговорящей связи (ПГС), Существуют самые разнообразные решения, но в случае АТС “Максиком” это решение, можно сказать, уже готово! Есть офисная АТС (например, MP48), есть системный телефонный аппарат, есть переговорные устройства “Максиком” и громкоговорители — ЕСТЬ готовый, многофункциональный пульт связи. Примеры пультов на базе АТС “Максиком” — пульт директора и пульт дежурного.

Основные функциональные характеристики мини АТС семейства «Максиком» MP48/80

Для городских линий

  • Табличная организация распределения входящих вызовов на конкретных абонентов
  • Режим ожидания (Музыкальная пауза)
  • Ограничение длительности соединения для каждой городской линии
  • Взаимодействие с нестандартными АТС типа «Квант»
  • Взаимодействие с городскими и учрежденческими АТС с тональным набором
  • «Тональный» донабор (DISA)
  • Регистрация разговоров
  • Равномерная/последовательная загрузка городских линий

Для каждого абонента

  • Прямой выход на городскую линию по поднятию трубки
  • Ведение двух разговоров параллельно
  • Заказ внутреннего соединения
  • Заказ внешнего соединения
  • Активный автодозвон
  • Групповой вызов
  • Привязка сервисных функций к группам абонентов
  • Передача внешнего соединения
  • Переадресация входящих вызовов
  • Срочный вызов занятого абонента
  • Количество уровней приоритета
  • Подключение с предупреждением к разговору (в соответствии с приоритетом)
  • Перехват входящего вызова
  • Перехват выполненного заказа соединения
  • Режим «Следуй за мной»
  • Режим «Не беспокоить»
  • Режим «Факс»
  • Ограничение исходящей связи:
    • по любой комбинации городских линий для конкретного абонента
    • по любой СЛ для всех абонентов
    • по выходу в междугородную сеть
    • по выходу в международную сеть
  • Функция «Будильник» (оповещение звонком телефона в заданное время)
  • Присвоение абонентам программных номеров
  • Выход одновременно на все каналы громкого оповещения
  • Тональный/импульсный набор номера
  • Программирование параметра «Флэш»
  • Акустическое подтверждение правильности действий абонента
  • Индивидуальная «записная книжка» (до 10 номеров)
  • Возможность записи в ячейку записной книжки номера узла коммутации телефонного оператора, пин-кода доступа к услугам и служебные символы (* и #)
  • Связь с домофоном
  • Управление замком
  • Прямой вызов запрограммированного абонента при снятии трубки ТА

Общестанционные

  • Нумерация внутренних абонентов (программные номера) — 3-4 значные.
  • Количество направлений исходящей связи — 6
  • Группирование абонентов, количество групп — до 20
  • «Записные книжки» для сокращенного набора (количество номеров)
    • общая (10)
    • на каждую из 20 групп абонентов (20)
  • Режим день/ночь, с автоматическим переключением по времени
  • Автоматическое переключение всех городских линий внутренние при обесточивании АТС
  • Энергонезависимое хранение запрограммированных установок
  • Программирование с телефонного аппарата
  • Программирование с компьютера
  • Назначение любого внутреннего порта для программирования
  • Встроенные энергонезависимые часы
  • Модификация управляющей программы без вскрытия станции

Основные технические характеристики АТС «Максиком» MP48 и MP80

Xарактеристика MP48 MP80
Общие
Количество абонентских линий (АЛ) до 48 до 80
Количество внешних линий (СЛ) до 12 до 20
Количество линий для подключения СТА до 16 до 16
Количество шлейфов (одновременных соединений) до 12 до 16
Количество каналов для подключения усилителей громкоговорящей
связи (ГГС)
до 2 (канал ГГС организуется с использованием АЛ и СЛ) до 2 (канал ГГС организуется с использованием АЛ и СЛ)
Конференц-связь (количество участников) Программно не ограничено Программно не ограничено
Количество одновременных конференций до 11 до 15
Количество блоков усилителей громкоговорящей связи на одном канале до 4 до 4
Количество стандартных громкоговорителей «Мультиком», подключаемых к одному усилителю ГГС до 15 до 15
Выходная мощность усилителя ГГС на R=50 Ом 10 Вт 10 Вт
Количество каналов для подключения домофонов до 2 (подключение по АЛ) до 2 (подключение по АЛ)
Типы подключаемых линий:
абонентские линии двухпроводные
cимметричные
двухпроводные
симметричные
внешние линии двухпроводные
cимметричные
двухпроводные
симметричные
линии системных телефоных аппаратов (СТА) четырехпроводные четырехпроводные
Основные электрические характеристики абонентского комплекта
Линейное напряжение 30 ± 3 В 30 ± 3 В
Линейный ток не менее 25 мА не менее 25 мА
Рекомендованное сопротивление шлейфа (вместе с ТА) не более 1500 Ом не более 1500 Ом
Рекомендованная емкость шлейфа не более 1 мкФ не более 1 мкФ
Напряжение вызывного сигнала 60  ± 5 В, 50 Гц 60  ± 5 В, 50 Гц
Требования к соединительным линиям
Напряжение вызывного сигнала не менее 40 В перем. тока не менее 40 В перем. тока
Частота вызывного сигнала 20 — 50 Гц 20 — 50 Гц
Линейный ток 15 — 60 мА 15 — 60 мА
Передаточные характеристики
Полное входное сопротивление станции в полосе 300 — 3400 Гц 600 Ом 600 Ом
Переходное затухание не менее 66 дБ не менее 66 дБ
Вносимое затухание не более 3 дБ не более 3 дБ
Сохранение запрограммированных характеристик при выключенном питании не менее 5 лет не менее 5 лет
Требования к электропитанию
Сетевое напряжение 160-240 В эфф. 160-240 В эфф.
Частота 50 Гц 50 Гц
Потребляемая мощность (для одного блока):- номинальная- максимальная 25 ВАне более 50 ВА 35 ВАне более 60 ВА
Габариты станции 480х200х130 480х200х130
Масса станции не более 3.8 кГ не более 4.6 кГ
Масса комплекта в транспортировочной таре не более 5.5 кГ не более 6.5 кГ

Срок эксплуатации — 10 лет.
