Плата расширения AP04P для мини АТС MP48/80

Количество портов СТА: 4
Совместимость: MP48/80

Кол.

Описание
Решения

Плата расширения AP04P для мини АТС MP48/80

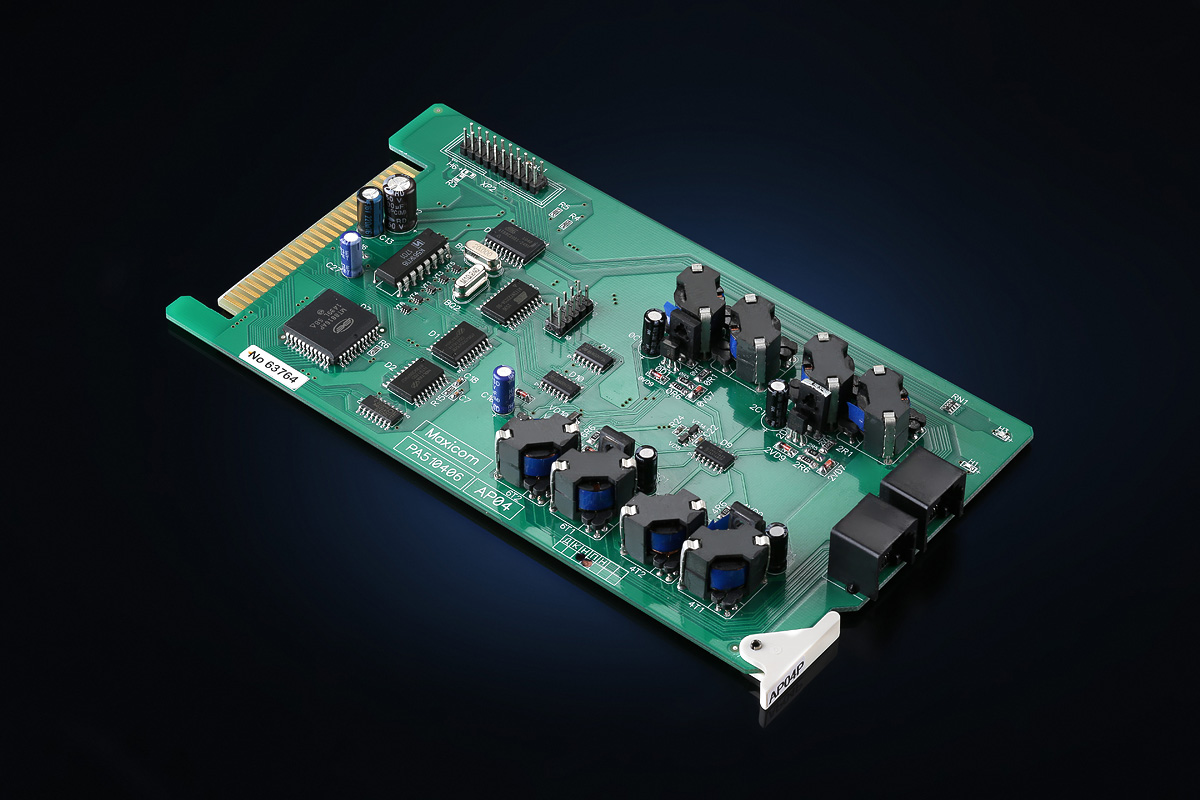

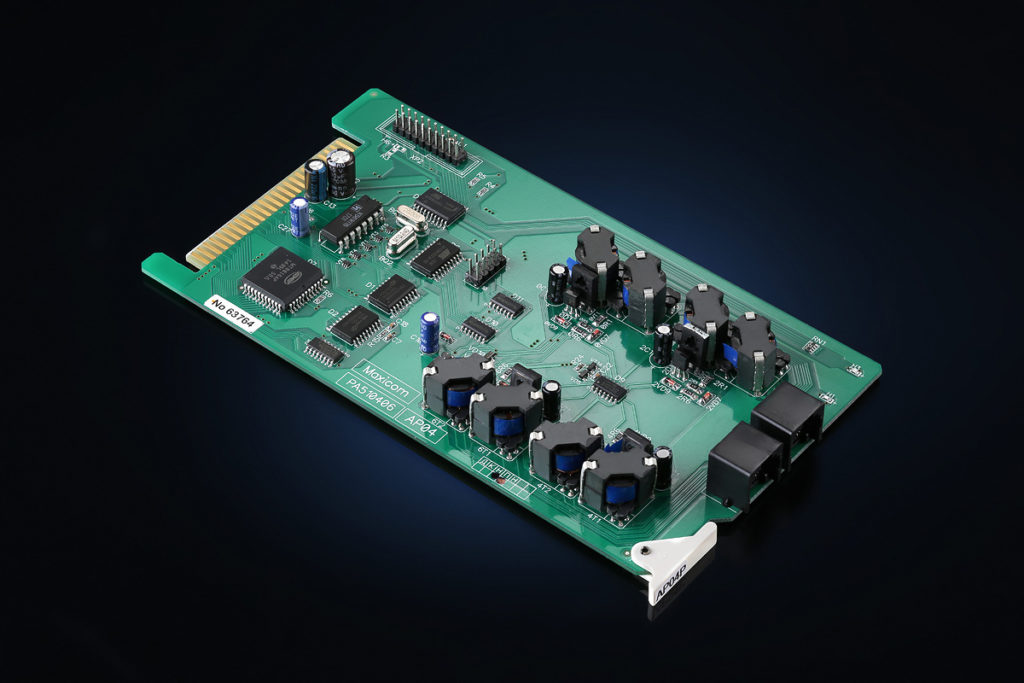

Плата AP04P обеспечивает возможность подключения 4-х системных телефонных аппаратов или консолей расширения к гибридным офисным АТС моделей МР48/80 19″.

В станцию можно установить до 4-х модулей AP04P, модули устанавливаются в любое из 6 (MP48) или 10 (MP80), предназначенных для модулей расширения.

Таким образом, к любой из моделей этой серии офисных АТС можно подключить до 16 системных телефонов или консолей.

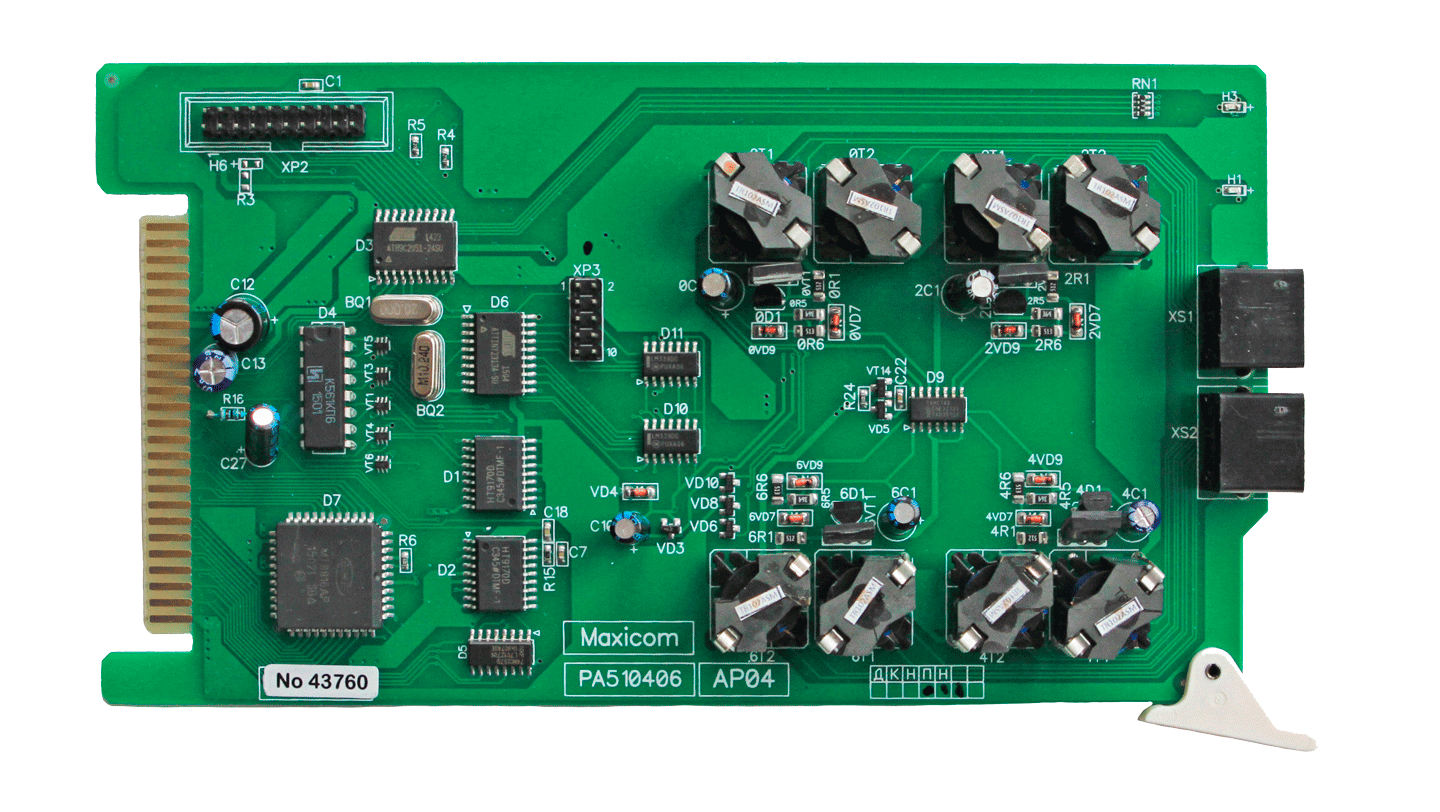

Расположение портов и их контактов на модуле AP04P

Порт ФМ	Контакты RJ45-XS1 (верхний)	Контакты RJ45-XS1 (нижний)	В модуле AP04P
0	1,2		СТA
1	3,4		СТA
2	5,6		СТA
3	7,8		СТA
4		1,2	СТA
5		3,4	СТA
6		5,6	СТA
7		7,8	СТA

Аппаратный номер конкретного порта СТА определяется номером платоместа, в которое вставляется модуль AP04P, и номером порта самого модуля.

Например, платоместо 5 (самое правое) в станции MP48 имеет номера 250-257.

Аппаратные номера СТа всегда четные , поэтому в данном случае их номера будут 250 252, 254 и 256.

Подключение телефонного аппарата (системного) производится следующим образом.

К чётным номерам портов подключается звуковой канал СТА (красный и зелёный провода розетки СТА — контакты 3 и 4 (центральные) RJ11),
к нечётным — цифровой канал (чёрный и жёлтый провода — контакты 2 и 5 RJ11). Между этими парами должно быть постоянное напряжение 30 — 33 В минусом на звуковой паре.
Следует отметить, что консоль подключается к станции аналогично СТА.
Признаком правильного подключения СТА или консоли к станции является устойчивое непрерывное свечение соответствующего индикатора на модуле.

ВАЖНО! Системные телефоны STA36 / STA36RU / STA36RUm будут функционировать со станциями моделей МР48/80 19″ под управлением рабочей программы версии 29.6 и выше. Разумеется, при условии, что в станцию установлен модуль AP04P:)

Какие конфигурации офисной АТС можно создавать с использованием платы AP04P? Загляните на вкладку “Решения”.

Прежде чем говорить о конкретных конфигурациях, уточним на всякий случай, что такое системный телефон.

Системный телефонный аппарат — стационарный аппарат повышенной комфортности, позволяющий ускоренно обрабатывать соединения (например, это важно для быстрого сбора телефонной конференции), а также отображения состояния связи в текущий момент.

Системные телефоны могут иметь русскоязычный однострочный дисплей (есть у нас такие!), оборудоваться при необходимости выносным микрофоном и гарнтирурой.

Системный телефон имеет до 25 программируемых кнопок, при необходимости количество программируемых кнопок можно увеличить, подключив консоль расширения.

Именно программируемые кнопки обеспечивают максимальную оперативность обработки соединений: одно дело набрать номер нужного абонента и выругаться про себя, выяснив, что его линия занята. И совсем другое — заранее увидеть, занята линия или свободна, и если свободна — вызвать нужного абонента нажатием соответствующей кнопки. Раз — и готово.

Оперативность и удобство обработки соединений — причина того, что системные телефонные аппараты “Максиком” так часто используются в качестве пультов связи (разумеется, если они подключены к АТС предприятия).

Итак, системный телефонный аппарат — очень удобная и полезная вещь. Но СТА не является обязательным элементом в системе мини АТС. Доступ к сервисным функциям обеспечивается с любого телефонного аппарата, подключенного к мини АТС.

И все же, если Вы хорошо понимаете, что системный телефонный аппарат действительно необходим для решения хотя бы некоторых Ваших задач на базе MP48/80, плата AP04P понадобится, а может быть, и не одна.

Вот примеры некоторых конфигураций, в которых используется эта плата. Все расчеты приведены для MP48.

Конфигурация	SA17 p (1СЛ, 7АЛ)	SA26 (2СЛ, 6АЛ)	AA08P (8АЛ)	AP04P (4 СТА)
2×14+4 СТА	2	0	0	1
2х22+ 4СТА	2	0	1	1
2х30 +4 СТА	2	0	2	1
2х30 +8 СТА	2	0	2	2
2х38 +4 СТА	2	0	3	1
3×21 + 4 СТА	3	0	0	1
3х21 +8 СТА	3	0	0	2
3х29 + 4 СТА	3	0	1	1
3×29 + 8 СТА	3	0	1	2
3х37 + 4 СТА	3	0	2	1
4х12 + 4 СТА	0	2	0	1
4х20 +4 СТА	2	1	0	1
4х20 + 8 СТА	2	1	0	2
4х28+4 СТА	2	1	1	1
4х28+8 СТА	2	1	1	2
4×28 +4 СТА	4	0	0	1
4×28 +8 СТА	4	0	0	2
4х36 +4 СТА	0	2	3	1
5х27+ 4 СТА	3	1	0	1
5х35 +4 СТА	5	0	0	1
6х26 +4 СТА	2	2	0	1
6х34 +4 СТА	2	2	1	1
7х25 + 4 СТА	1	3	0	1
7х 33 + 4 СТА	3	2	0	1
8х32 +4 СТА	2	3	0	1
10х30 +4 СТА	0	5	0	1
