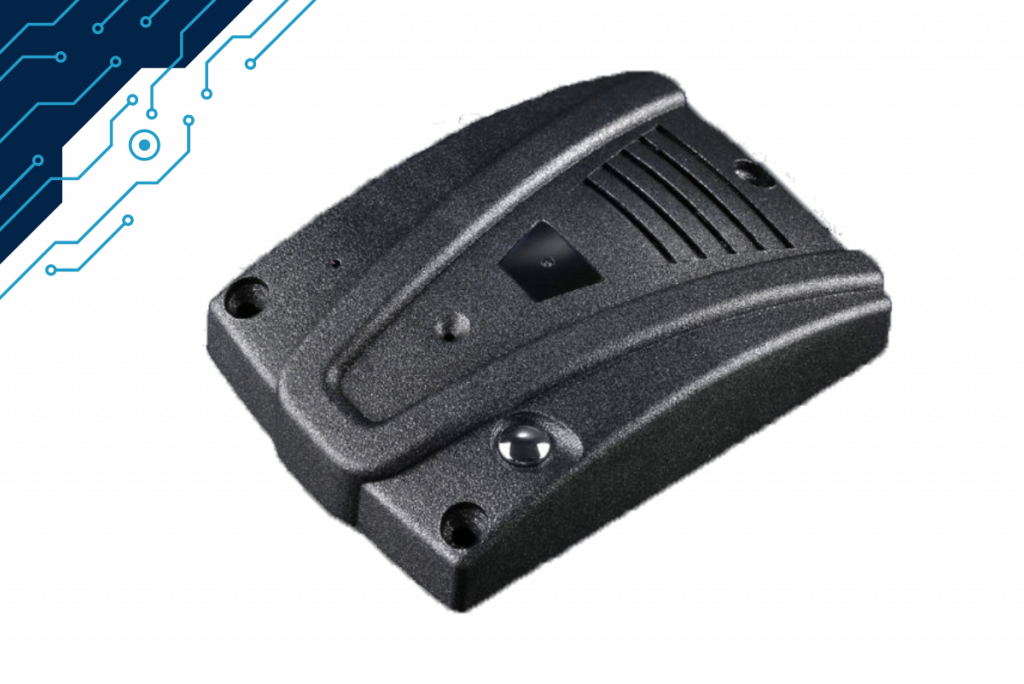

Всеклиматическое переговорное устройство MXF-tv

Всеклиматическое переговорное устройство MXF-tv. Надежная работа в суровых климатических условиях. Максифон представляет собой переговорное устройство громкой связи, имитирующее работу телефонного аппарата системы ЦБ (без номеронабирателя) с системой спикерфона. Обеспечивает дуплексную громкоговорящую связь.

__________________________________________ Инструкция и паспорт Источник питания с релейным выходом ___________________________________________ Всеклиматическое переговорное устройство Максифон MXF-tv предназначено  для эксплуатации внутри и вне помещений с температурой окружающей среды от минус 50 C до плюс 50 С.  Выпускается в вандалозащищенном исполнении, имеет прочный металлический корпус. Подключение переговорного устройства Максифон MXF-tv осуществляется по двум линиям.  Одна линия — телефонная (черно-белая пара проводов, полярность при подключении переговорного устройства безразлична). По второй линии осуществляется электропитание устройства.  Электропитание Максифонов МXF-tv осуществляется от источника бесперебойного питания, в случае уличной установки нескольких переговорных устройств данной модели используется специальный источник питания Максиком PS-MXF-tv (можно подключить до 13-и переговорных громкоговорящих устройств). Подробные рекомендации по подключению переговорных устройств Максифон MX-tv даются в Инструкции по эксплуатации, которая входит в комплект поставки. В системе телефонных номеров АТС Максифон имеет системный номер (аппаратный и программный) этой линии, а сама линия должна быть запрограммирована в АТС на «Прямой вызов» абонента, призванного отвечать на вызовы Максифона. Влагостойкость изделия дополнительно обеспечивается отсутствием дополнительных регулировочных отверстий и наличием козырька. Регулировка громкости звучания, чувствительности микрофона, осуществляется с помощью бесконтактного двухмодульного устройства программирования. Переговорные устройства этой модели могут использоваться в разных системах связи, в т.ч., в системе связи для караула.  В данном случае, она организована на базе цифровой АТС MXM500, но также может быть создана и на основе гибридных АТС.

Всеклиматическое переговорное устройство MXF-tv. Функции и их использование

• Громкая связь «АТС–Максифон» с ручным принятием вызова (Режим включения – ручной). Абонент АТС набирает  внутристанционный номер линии (аппаратный или программный), к которой подключён Максифон.  Набор может быть произведен с любого телефонного аппарата АТС  Максифон подает звуковой сигнал «Вызов», который пользователь Максифона принимает нажатием кнопки CALL. По окончании разговора Максифон автоматически освободит линию, но можно и принудительно отключить Максифон, ещё раз нажав кнопку CALL. По умолчанию режим отключен.
• Автоматическая громкая связь «АТС–Максифон» (Режим включения – авто). При наличии вызова от АТС связь «АТС–Максифон» устанавливается автоматически, без нажатия кнопки CALL, при этом прозвучит предупреждающий сигнал. По окончании разговора Максифон так же автоматически освободит линию. Этот режим включен по умолчанию.
• Громкая связь «Максифон–АТС». Пользователь Максифона нажимает кнопку CALL. АТС подаёт вызов на телефонный аппарат, указанный при программировании функции «Прямой вызов» на линии, к которой подключён Максифон. Для завершения сеанса связи и возвращения системы в исходное состояние, независимо от того, состоялся разговор или абонент АТС не ответил, пользователь Максифона также должен нажать кнопку CALL или дождаться автоматического освобождения линии.
• Временное отключение микрофона Максифона во время разговора – функция MUTE – нажатие кнопки CALL более 1 сек.

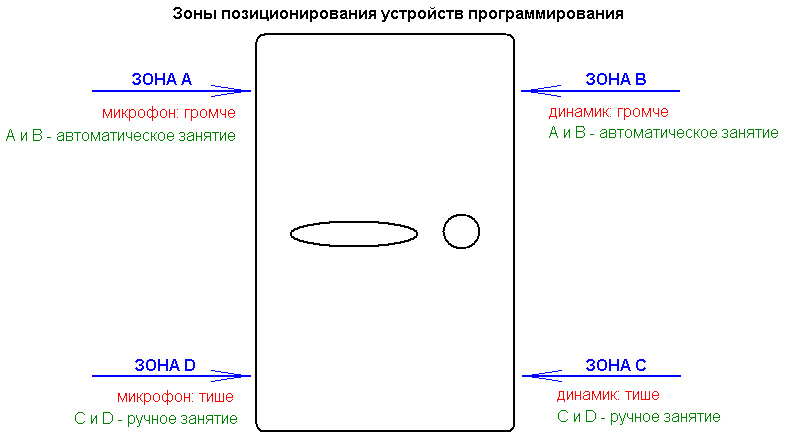

• Регулировка уровней громкости звучания и/или чувствительности микрофона, а также установка режима принятия вызова (ручной/автоматический). После установления связи с АТС (путем нажатия кнопки CALL), расположение любого из двух модулей программирования в одной из четырех зон программирования переводит устройство в режим ожидания команды, о чем сигнализирует продолжительный звуковой сигнал и однократное включение красного светодиода. Зеленый светодиод гаснет. Теперь, не убирая модуль программирования, нажимая или удерживая кнопку CALL, пользователь может пошагово увеличивать или уменьшать чувствительность микрофона, либо громкость звучания динамика. Пошаговое изменение сопровождается коротким звуковым сигналом и вспышкой красного светодиода. О достижении предельных значений сигнализирует продолжительный звуковой сигнал. Изменение режима принятия вызова, а также сброс всех пользовательских установок, достигается одновременным использованием двух модулей программирования, путем расположения их в соответствующих зонах (см. таблицу) на время более чем 0,5сек. После удаления модулей из зон программирования устройство возвращается к работе в обычном режиме. Внесенные пользователем изменения настроек сохраняются в энергонезависимой памяти.

Таким образом,  громкоговорящие переговорные устройства Максифон MXF-tv могут быть эффективно использованы в условиях, требующих устойчивости переговорных устройств к колебаниям температуры и влажности. В частности. рекомендуется применение этих устройств в системах связи караула, режимных организациях.  Всепогодные переговорные устройства, подключенные к судовой АТС, необходимы на судах, осуществляющих плавание в условиях Арктики и Антарктики.

Примеры использования переговорного устройства MXF-tv

Громкоговорящая связь ”Дежурный — пост” для суровых климатических условий. Кликните по картинке, чтобы прочитать условия задачи и обоснование решения.

Переговорное устройство MXF-tv обеспечивает надежную работу ГГС на охраняемых объектах в условиях низких температур.
