Офисные АТС: плата расширения SA17Р для MP48/80, 8 портов

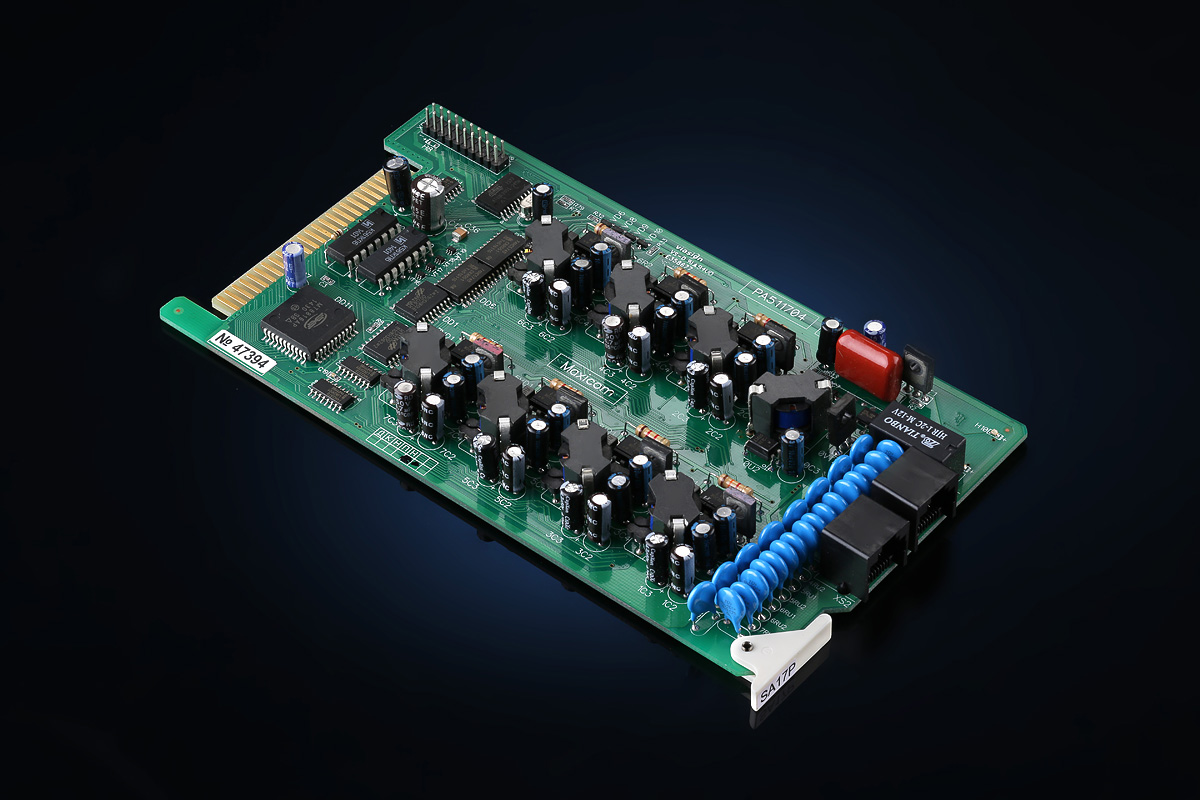

Плата расширения SA17P для мини АТС MP48/80

Количество портов СЛ: 1
Количество портов АЛ: 7
Совместимость: MP48/80
Кол.
  • Описание
  • Решения

Плата расширения SA17P для мини АТС MP48/80

Офисные АТС MP48 и MP80 имеют модульную конструкцию: базовый блок, блок питания, плата процессора и платы/модули расширения.

Для последних в MP48 предусмотрено 6 универсальных платомест, а в MP80 — 10.

Плата SA17P — один из четырех вариантов плат расширения, разработанных для семейства офисных АТС MP48/MP80.

Плата АТС SA17P на 1 СЛ и 7 АЛ обеспечивает подключение  телефонов к мини АТС (до семи проводных телефонных аппаратов (любых производителей) или до семи беспроводных телефонов DECT )

Эта плата АТС пригодится как для создания конфигураций с нечетным, так и с четным количеством СЛ.

И таких конфигураций может быть много!

Некоторые примеры таких конфигураций представлены на вкладке “Решения”.

Реальных конфигураций, в которых может быть использована плата SA17P, много. В таблице приведены некоторые примеры, причем только для офисной АТС MP48.



Конфигурация SA17 p (1СЛ, 7АЛ) SA26 (2СЛ, 6АЛ) AA08P (8АЛ) AP04P (4 СТА)
1×7 1 0 0 0
1×7 +4 СТА 1 0 0 1
2×14 2 0 0 0
2×14+4 СТА 2 0 0 1
2х22 2 0 1 0
2х22+ 4СТА 2 0 1 1
2х30 2 0 2 0
2х30 +4 СТА 2 0 2 1
2х30 +8 СТА 2 0 2 2
2х38 2 0 3 0
2х38 +4 СТА 2 0 3 1
3×21 3 0 0 0
3×21 + 4 СТА 3 0 0 1
3х21 +8 СТА 3 0 0 2
3х29 3 0 1 0
3х29 + 4 СТА 3 0 1 1
3×29 + 8 СТА 3 0 1 2
3х37 3 0 2 0
3х37 + 4 СТА 3 0 2 1
3×45 3 0 3 0
4х20 2 1 0 0
4х20 +4 СТА 2 1 0 1
4х20 + 8 СТА 2 1 0 2
4х28 2 1 1 0
4х28+4 СТА 2 1 1 1
4х28+8 СТА 2 1 1 2
4×28 4 0 0 0
4×28 +4 СТА 4 0 0 1
4×28 +8 СТА 4 0 0 2
5х27 3 1 0 0
5х27+ 4 СТА 3 1 0 1
5х35 3 1 1 0
5х35 5 0 0 0
5х35 +4 СТА 5 0 0 1
5х43 3 1 2 0
5х43 5 0 1 0
6х26 2 2 0 0
6х26 +4 СТА 2 2 0 1
6х34 2 2 1 0
6х34 +4 СТА 2 2 1 1
6х42 2 2 2 0
6х42 6 0 0 0
7х25 1 3 0 0
7х25 + 4 СТА 1 3 0 1
7х 33 3 2 0 0
7х 33 + 4 СТА 3 2 0 1
7х41 3 2 1 0
7х41 5 1 0 0
8х32 2 3 0 0
8х32 +4 СТА 2 3 0 1
8х40 2 3 1 0
8×40 4 2 0 0
9х39 3 3 0 0
10х38 2 4 0 0
11х37 1 5 0 0

ВАЖНО! Цифры в графе “конфигурация” указывают СУММАРНОЕ максимальное количество приборов и устройств, которые можно подключить к портам СЛ и АЛ в рамках данной конфигурации. Иными словами, любая конфигурация — гибкая, но не резиновая:) Если к порту АЛ подключен телефонный аппарат, то к этому же порту не удастся подключить, например, универсальный домофон DMFu. Если к порту АЛ подключено абонентское громкоговорящее устройство “Максифон”, на этот порт не может претендовать телефонный аппарат.

Следовательно, для того чтобы правильно подобрать конфигурацию Вашей офисной АТС, нужно



  • Определиться с задачами и пожеланиями
  • Определить количество и тип дополнительных устройств, которые нужно будет подключать к портам СЛ или АЛ
  • Определить, какому количеству сотрудников понадобятся обычные телефонные аппараты, кому — беспроводные телефоны (и те, и другие подключаются к свободным абонентским портам), а кому — системные телефонные аппараты.



А кроме того, определить “телефонную нагрузку” на предприятие, которая выражается в количестве одновременных телефонных разговоров (шлейфов), которое способна поддержать конкретная модель офисной АТС.

Давайте рассмотрим на примере.

Скажем, в результате долгих и мучительных раздумий некое предприятие Х пришло к выводу о том, что для реализации всех пожеланий ему понадобится



Прибор/устройство количество
Проводные телефонные аппараты (можно использовать ТА любых производителей, например, такие). 12
Беспроводные телефонные аппараты 5
Каналы громкоговорящей связи (предположим, для обеспечения ГГС и громкого оповещения достаточно офисных громкоговорителей; канал ГГС обеспечивается подключением к свободному порту АЛ усилителя ГГС UMA1, к которому подключаются громкоговорители). Для использования более мощных громкоговорителей понадобятся универсальные усилители, которые подключаются к абонентскому порту через адаптер линейного выхода. 2
Абонентские громкоговорящие устройства (они же переговорные устройства дуплексной громкой связи) “Максифон” 4
VOIP — шлюз на 4 порта FXO для подключения 4-х SIP- телефонов 1
Интеллектуальный автосекретарь на 3 абонентских линии 1
Системные телефонные аппараты 4
Переговорно-замковые устройства (домофоны, подключаются к блоку домофона, а блок — к свободному порту АЛ) 1



Кроме того, предприятию Х нужно завести в мини АТС 5 городских линий.

Вот теперь можно смотреть, какая конфигурация АТС потребуется.

Во-первых, понадобится конфигурация, рассчитанная на 5 СЛ.

Во-вторых, нужно обеспечить 32 АЛ (не забудьте об автосекретаре на 3 АЛ и VOIP-шлюзе на 4 порта FXO).

Исходя из вышеперечисленного, видим, что наиболее точно соответствует пожеланиям конфигурация 5х35 +4 СТА.

Все 6 универсальных платомест, предназначенных для установки плат расширения, будут заняты.

Ничего не забыли?



  • Количество одновременных разговоров. Если максимальное количество одновременных разговоров не превышает 12, конфигурация 5[35+4 СТА обеспечивается MP48. Если же количество одновременных соединений больше 12 (до 16), стоит подумать о такой же конфигурации, но уже на базе MP80.
  • Перспективы масштабирования.  Если предприятие Х намерено развиваться, увеличивать количество телефонизируемых рабочих мест, стоит подумать о том. что конфигурация 5х35 + 4СТА на базе MP48 такую задачу уже вряд ли потянет.  А вот та же конфигурация, но на базе MP80 — вполне! Там еще целых 4 универсальных платоместа на вырост останется. Например, если «предложить»  эти места 4-м платам AA08P , то получим аж 5х67 +4 СТА!

На самом деле, быстрее и проще сделать так. Вы просто формулируете пожелания в свободной форме, а мы все рассчитываем и предлагаем оптимальную конфигурацию Вашей АТС.
