Гибридная мини АТС MP80P 19″ купить

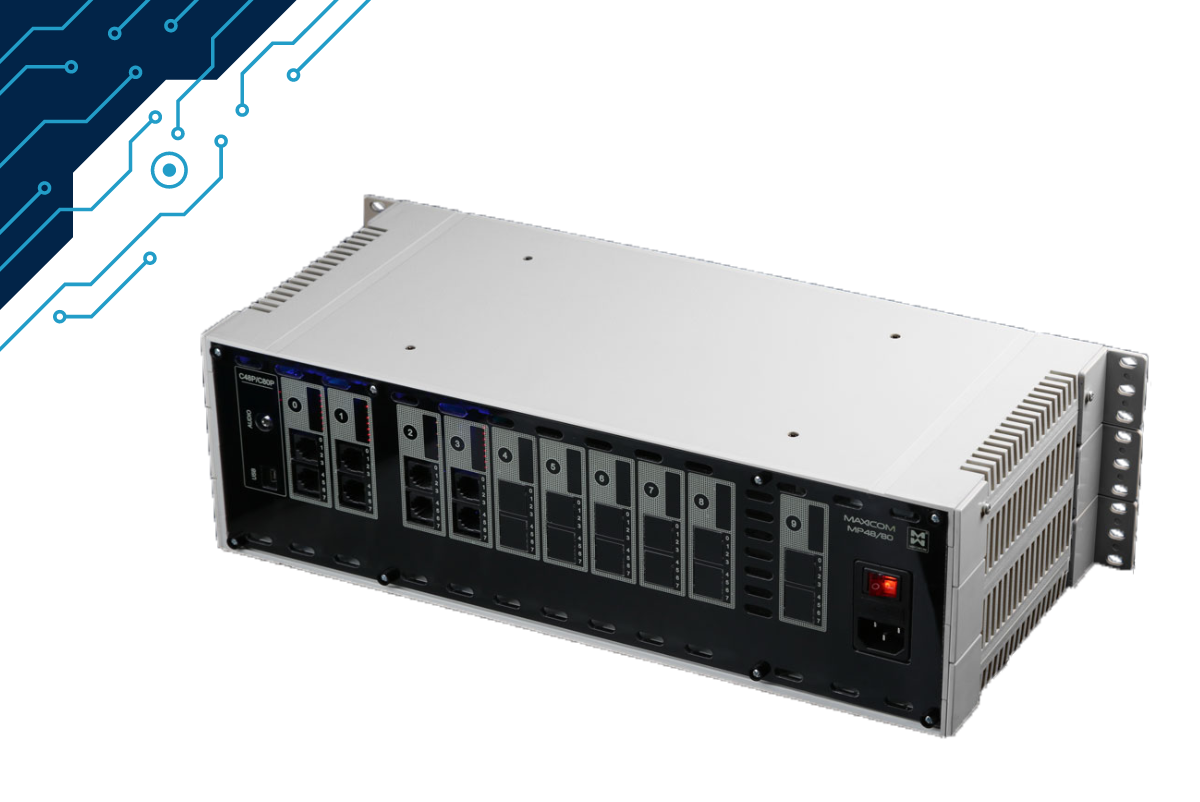

Гибридная мини АТС MP80P 19″

Количество аб. линий: до 80
Количество внешних линий: до 20
Количество сист. телефонов: до 16

Цена (руб.) - от 1975 руб./порт
Кол.
Предварительный заказ
  • Описание
  • Решения
  • Спецификации
  • Платы расширения
  • Скачать

Гибридная АТС для комплексных и бюджетных решений

Офисная система связи мини АТС MP80

MP80Р — мини АТС для предприятий малого и среднего бизнеса, государственных и муниципальных учреждений.

Модульный принцип построения данной станции обеспечивает более 200 потенциальных конфигураций (при полной загрузке всех 10 слотов модулями расширения), предлагаем конфигурации практически для любых предприятий малого и среднего бизнеса. Мини АТС MP80Р сочетается с широким спектром оконечного оборудования и является универсальным коммутатором телефонной, громкоговорящей и двусторонней громкоговорящей связи.

Классические проводные технологии гармонично сочетаются с IP решениями, а системы связи, построенные на основе MP80P, экономически более выгодны. Выполнены в современном минималистическом форм-факторе и могут размещаться как на стене, так и в шкафах 19″.

Основные достоинства офисной мини АТС MP80P

Преимущественные характеристики

 Значение
Скорость соединения Высокая
Габариты 480х200х130
Вес Не более 4.6 кг
Энергопотребление Низкое
Память Энергонезависимая
Возможности подключения аналоговых ТА разных моделей Практически безграничные
Возможности подключения дополнительного оконечного оборудования Очень широкие (помимо ТА с импульсным и тональным набором номера и системных телефонных аппаратов, возможно подключение системных телефонных аппаратов, факсов, факс-модемов, модемов, шлюзов, роутеров, домофонов, телефонов МБ, радиостанций, DECT, каналов ТЧ, переговорных устройств дуплексной громкой связи, каналов ГГС, автосекретарей).
Базовый набор сервисных функций Полный
Дополнительные сервисные возможности Широкие
Необходимость в специальном обслуживании Практически отсутствует
Простота эксплуатации Максимальная
Программирование Простое и удобное

  Применение офисной мини АТС MP80P

Станция ориентирована на применение в офисах предприятий и организаций, которым требуется современная и надежная мини АТС с широким набором функциональных возможностей и невысокой ценой.

Предприятия и организации Функции MP80
  Мини АТС для внутренней  связи от 1 до 20 внешних номеров, от 1 до 80 внутренних номеров Коммутатор диспетчерских служб Коммутатор систем ГГС и громкого оповещения Комплексная система связи для специальных ведомств
Офисы, головные офисы предприятий, агентства + + +
Школы, гимназии, лицеи + + +
Кинотеатры, клубы, крупные рестораны + + +
Больницы. клиники, отделения + + +
Крупные СТО + + +
Гипермаркеты
Склады, терминалы + + +
Небольшие вокзалы и аэропорты + + +
Базы отдыха, мотели, гостиницы + + +
Государственные учреждения + + +
Заводы. фабрики, отдельные производства + + +
Силовые ведомства + + + +

  Структура офисной мини АТС MP80P

MP80P имеет  модульную конструкцию, 4 типа плат расширения устанавливаются в 6 (10 в MP80) универсальных слотов (платомест), что позволяет очень гибко выбирать конфигурацию АТС в соответствии с пожеланиями пользователя.

В состав электронного блока MP80Р входят:

  • Модуль процессора,
  • Модуль источника питания,
  • 10 универсальных платомест для установки функциональных модулей (см. Вкладку «Платы расширения).

Сервисный набор функциональных модулей:

  • АА08 на 8 АЛ,
  • SA17 на 1 СЛ и 7 АЛ,
  • SA26 на 2 СЛ и 6 АЛ,
  • AP04 на 4 четырехпроводные линии СТА и(или) консолей расширения.

Сопутствующее оборудование:

  • Комплект связи с компьютером (специализированный кабель связи, устройство опторазвязки, эксплуатационная документация и ПО),
  • Кабели для подключения модулей расширения к кроссовому оборудованию.

Конфигурация офисной мини АТС MP80Р

Электронный блок MP80Р содержит 10 платомест, а для создания конкретных конфигураций можно использовать 4 функциональных модуля — важные моменты:

  • Количество внешних номеров (СЛ) обеспечивается платами SA17 и (или) SA26. Например, если все 10 платомест заняты платами SA17, получается конфигурация мини АТС на 10 внешних и 70 внутренних номеров. Если все 10 платомест заняты платами SA26, получается конфигурация мини АТС на 20 внешних и 60 внутренних номеров,
  • Количество внутренних номеров обеспечивается платами SA17,  SA26 и SA 008, конкретное количество внутренних номеров соответствующей комбинацией плат,
  • Подключение СТА возможно только к плате AP04. Поэтому, если для нужд руководства, секретаря, диспетчера требуется системный телефон, следует учесть в конфигурации плату (платы) AP04. Важно — сервисные функции мини АТС доступны с любого аппарата, подключенного к MP80, но для организации полноценного пульта связи потребуется системный телефон,
  • Максимальное количество одновременных разговоров — 16, количество определяется конфигурацией станции.

Оконечное оборудование к офисной мини АТС MP80Р

Оборудование

Возможности
Системные телефоны СТА — не просто телефон повышенной комфортности, но и полноценный пульт связи.
Автосекретари На 3 и 6 линий — очень полезное устройство для офисов и справочных служб.
Шлюзы и роутеры Подключение этих устройств к MP80Р позволяет пользоваться как традиционной аналоговой телефонией, так и IP и мобильной телефонией, интегрируя все возможности в единую систему связи предприятия.
Каналы ГГС Для подключения каналов используются выносные усилители ГГС собственного производства, а также собственные адаптеры линейного выхода для подключения мощных трансляционных систем. Управление каналом ГГС может осуществляться как с обычного, так и с системного ТА.
Телефоны МБ, каналы ТЧ Позволяют использовать станции в системах ведомственной связи.
Домофоны Обеспечивают надежный дистанционный контроль доступа в помещения.
Переговорные устройства дуплексной громкой связи Переговорные устройства «Максифон» разработаны и серийно производятся нашей компанией. Среди моделей вспеогодные и вандалоустойчивые модификации, а также обеспечивающие режим аудиомониторинга.



Все дополнительные устройства (усилители ГГС, домофоны) подключаются к АТС через АЛ и СЛ. Это решение успешно себя зарекомендовало на АТС серий MXM. На базе cистемного телефонного аппарата существует возможность организовать пульт директорской связи.

Гибридная УАТС MP80P — основа для комплексных решений

Офисные АТС и схемы их подключения на примере MP48/80



Многообразие решений на базе гибридной УАТС MP80P обеспечивается следующим преимуществам:

Типы решений на основе гибридной АТС MP80P:

  • Комплексная бюджетная телефонизация предприятия или его подразделений — УАТС MP80P предназначена для создания телефонной сети связи на предприятиях со средней численностью персонала с подключением к единой сети электросвязи России по  двухпроводным аналоговым абонентским линиям,
  • Большое количество сервисных функций, которые доступны с любого телефонного аппарата,
  • Возможности для совместной работы с многофункциональными телефонными системами, включая микросотовую сеть DECT,
  • Подключение системных телефонных аппаратов (в зависимости от конкретной конфигурации к УАТС MP80P можно подключить до 16 системных телефонов), имеющих высокий уровень управления связью предприятия — это готовый пульт связи для любых задач,
  • Совместимость с устаревшими и низковольтными АТС типа “Квант”,
  • Поддержка выхода на междугороднюю и международную связь как по старому (8 и 810), так и по новому (0 и 00) стандартам,
  • Сбор и хранение данных о соединениях по внешней связи,
  • Общие и групповые “записные книжки” с ячейками неограниченной длины, а также возможностью внесения номеров со специальными символами и паузами,
  • Конвергентные решения на базе VOIP-шлюзов и GSM-шлюзов,
  • Автоматическое подключение линий внешней связи к следующим за ними по номеру абонентским линиям (прямые телефонные линии в случае аварийного отключения сетевого электропитания для того, чтобы телефонная связь предприятия работала в любой ситуации).

Другие преимущества гибридной УАТС MP 80P:

  • Небольшой вес (не более 4,6 кг), масса комплекта с упаковкой не более 6,5 кг,
  • Габаритные размеры 480х200х130,
  • Малое энергопотребление.

Возможности гибридной АТС — УАТС МАКСИКОМ MP80P:

  • Программное направление вызова от любой внешней линии или домофона на любую АЛ или их комбинации. Вы можете заранее определить, кто и какие вызовы должен принимать, и соответствующим образом сформировать таблицы наведения при программировании АТС, учитывя график работы предприятия (“День/ночь”). Программные установки также могут меняться,
  • Прием нужного вызова во время соединения — полезна функция для офиса. Например, сотрудник, отвечающий за важное направление работы, по которому поток входящих вызовов не иссякает в течение дня, может принять вызов даже в том случае, если в этот момент разговаривает с другим абонентом либо объединить вызовы,
  • Перехват внешнего вызова или вызова от домофона — если сотрудник, отвечающий за данную задачу, временно отсутствует на месте,
  • Донабор тональным способом (DISA) — обеспечивается всеми АТС “Максиком”, включая гибридную АТС MP80Р,
  • Широкие возможности для управления исходящими вызовами, в т.ч. через общие и групповые “Записные книжки” с использованием сокращенного набора номера,
  • Автодозвон,
  • Конференц-связь — внутренние, внешние и сложные конференции, количество участников телефонной конференции в гибридной АТС MP80 программно не ограничивается.

Громкоговорящая связь и громкое оповещение:

  • ГГС — одна из сервисных функций телефонных станций “Максиком”, для организации громкоговорящей связи офиса к гибридной УАТС MP80Р подключается дополнительное оборудование собственного производства “Максиком”,
  • Усилители офисной системы громкоговорящей связи (ГГС) UMA1, UMS1 и малогабаритный усилитель UGGS, позволяющие подключать от 1 до 30 громкоговорителей Максиком или LGGS с индивидуальными регуляторами громкости. Подключение по такой схеме обеспечивает полноценную громкоговорящую связь в помещениях предприятия,
  • Адаптер USL1 для использования в качестве ГГС универсальных внешних усилителей — этот способ подключения позволяет организовать ГГС на улице/на территории предприятия/в шумном цехе.

По запросу заказчика система громкоговорящей связи может быть доукомплектована дополнительным универсальным оборудованием, в т.ч. внешними усилителями громкоговорящей связи, рупорными и другими динамиками.

Подключение специальных переговорных устройств, контроль доступа в помещение:

  • Конструкция гибридной УАТС MP80Р предусматривает подключение домофонов и специальных переговорных устройств дуплексной связи “Максифон”, поэтому доступ в помещения вашего предприятия можно надежно контролировать, пользуясь сервисными возможностями АТС,
  • Подключение переговорно-замкового устройства, позволяющее оперативно выяснить, кто и зачем собирается войти в помещение, доступ в которое по той или иной причине ограничен, и дистанционно открывать двери,
  • Использование вандалоустойчивых переговорных устройств “MXF-vun”, что позволяет создать систему двухсторонней громкой связи в тех помещениях, где возможно повреждение устройств, например, камеры заключенных, комнаты переговоров УФСИН и т.д.,
  • Термоустойчивые переговорные устройства “Максифон”, незаменимые в тех случаях, когда переговорное устройство нужно разместить на улице, в условиях больших суточных и сезонных температурных колебаний.

Решение на базе УАТС MP80 с использованием переговорных устройств дуплексной громкой связи может быть применено в самых разных отраслях, в частности:

Интегрированный сервис пультов связи:

  • Гибридная АТС MP80Р в совокупности с системным телефонным аппаратом предоставляет все возможности для организации пультов связи,
  • Прием и распределение входящих вызовов,
  • Управление громкоговорящей связью в одном или нескольких помещениях,
  • Управление доступом в помещения и связь с охраняемыми объектами.

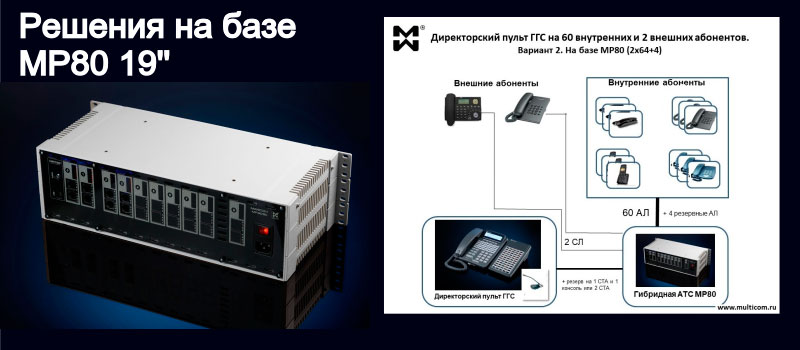

Пример решения на базе MP80Р:

Пример решения на базе мини АТС MP80Р



Основные функциональные характеристики мини АТС семейства «Максиком» MP48P/80P (для городских линий):

  • Табличная организация распределения входящих вызовов на конкретных абонентов,
  • Режим ожидания (музыкальная пауза),
  • Ограничение длительности соединения для каждой городской линии,
  • Взаимодействие с нестандартными АТС типа «Квант»,
  • Взаимодействие с городскими и учрежденческими АТС с тональным набором,
  • «Тональный» донабор (DISA),
  • Регистрация разговоров,
  • Равномерная/последовательная загрузка городских линий.

Для каждого абонента:

  • Прямой выход на городскую линию по поднятию трубки,
  • Ведение двух разговоров параллельно,
  • Заказ внутреннего соединения,
  • Заказ внешнего соединения,
  • Активный автодозвон,
  • Групповой вызов,
  • Привязка сервисных функций к группам абонентов,
  • Передача внешнего соединения,
  • Переадресация входящих вызовов,
  • Срочный вызов занятого абонента,
  • Количество уровней приоритета,
  • Подключение с предупреждением к разговору (в соответствии с приоритетом),
  • Перехват входящего вызова,
  • Перехват выполненного заказа соединения,
  • Режим «Следуй за мной»,
  • Режим «Не беспокоить»,
  • Режим «Факс»,
  • Ограничение исходящей связи:
    • по любой комбинации городских линий для конкретного абонента
    • по любой СЛ для всех абонентов
    • по выходу в междугородную сеть
    • по выходу в международную сеть
  • Функция «Будильник» (оповещение звонком телефона в заданное время),
  • Присвоение абонентам программных номеров,
  • Выход одновременно на все каналы громкого оповещения,
  • Тональный/импульсный набор номера,
  • Программирование параметра «Флэш»,
  • Акустическое подтверждение правильности действий абонента,
  • Индивидуальная «записная книжка» (до 10 номеров),
  • Возможность записи в ячейку записной книжки номера узла коммутации телефонного оператора, пин-кода доступа к услугам и служебные символы (* и #),
  • Связь с домофоном,
  • Управление замком,
  • Прямой вызов запрограммированного абонента при снятии трубки ТА.

Общестанционные:

  • Нумерация внутренних абонентов (программные номера) — 3-4 значные,
  • Количество направлений исходящей связи — 6,
  • Группирование абонентов, количество групп — до 20,
  • «Записные книжки» для сокращенного набора (количество номеров)
    • общая (10)
    • на каждую из 20 групп абонентов (20)
  • Режим день/ночь, с автоматическим переключением по времени,
  • Автоматическое переключение всех городских линий внутренние при обесточивании АТС
  • Энергонезависимое хранение запрограммированных установок,
  • Программирование с телефонного аппарата,
  • Программирование с компьютера,
  • Назначение любого внутреннего порта для программирования,
  • Встроенные энергонезависимые часы,
  • Модификация управляющей программы без вскрытия станции.

Основные технические характеристики АТС «Максиком» MP48 и MP80

Xарактеристика MP48 MP80
Общие
Количество абонентских линий (АЛ) до 48 до 80
Количество внешних линий (СЛ) до 12 до 20
Количество линий для подключения СТА до 16 до 16
Количество шлейфов (одновременных соединений) до 12 до 16
Количество каналов для подключения усилителей громкоговорящей связи (ГГС) до 2 (канал ГГС организуется с использованием АЛ и СЛ) до 2 (канал ГГС организуется с использованием АЛ и СЛ)
Конференц-связь (количество участников) Программно не ограничено Программно не ограничено
Количество одновременных конференций до 11 до 15
Количество блоков усилителей громкоговорящей связи на одном канале до 4 до 4
Количество стандартных громкоговорителей «Мультиком», подключаемых к одному усилителю ГГС до 15 до 15
Выходная мощность усилителя ГГС на R=50 Ом 10 Вт 10 Вт
Количество каналов для подключения домофонов до 2 (подключение по АЛ) до 2 (подключение по АЛ)
Типы подключаемых линий:
абонентские линии двухпроводные cимметричные двухпроводные симметричные
внешние линии двухпроводные cимметричные двухпроводные симметричные
линии системных телефоных аппаратов (СТА) четырехпроводные четырехпроводные
Основные электрические характеристики абонентского комплекта
Линейное напряжение 30 ± 3 В 30 ± 3 В
Линейный ток не менее 25 мА не менее 25 мА
Рекомендованное сопротивление шлейфа (вместе с ТА) не более 1500 Ом не более 1500 Ом
Рекомендованная емкость шлейфа не более 1 мкФ не более 1 мкФ
Напряжение вызывного сигнала 60  ± 5 В, 50 Гц 60  ± 5 В, 50 Гц
Требования к соединительным линиям
Напряжение вызывного сигнала не менее 40 В перем. тока не менее 40 В перем. тока
Частота вызывного сигнала 20 — 50 Гц 20 — 50 Гц
Линейный ток 15 — 60 мА 15 — 60 мА
Передаточные характеристики
Полное входное сопротивление станции в полосе 300 — 3400 Гц 600 Ом 600 Ом
Переходное затухание не менее 66 дБ не менее 66 дБ
Вносимое затухание не более 3 дБ не более 3 дБ
Сохранение запрограммированных характеристик при выключенном питании не менее 5 лет не менее 5 лет
Требования к электропитанию
Сетевое напряжение 160-240 В эфф. 160-240 В эфф.
Частота 50 Гц 50 Гц
Потребляемая мощность (для одного блока):- номинальная- максимальная 25 ВАне более 50 ВА 35 ВАне более 60 ВА
Габариты станции 420х200х130 420х200х130
Масса станции не более 3.8 кГ не более 4.6 кг
Масса комплекта в транспортировочной таре не более 5.5 кГ не более 6.5 кг

Срок эксплуатации — 10 лет.
