Переговорное устройство NXF vun купить

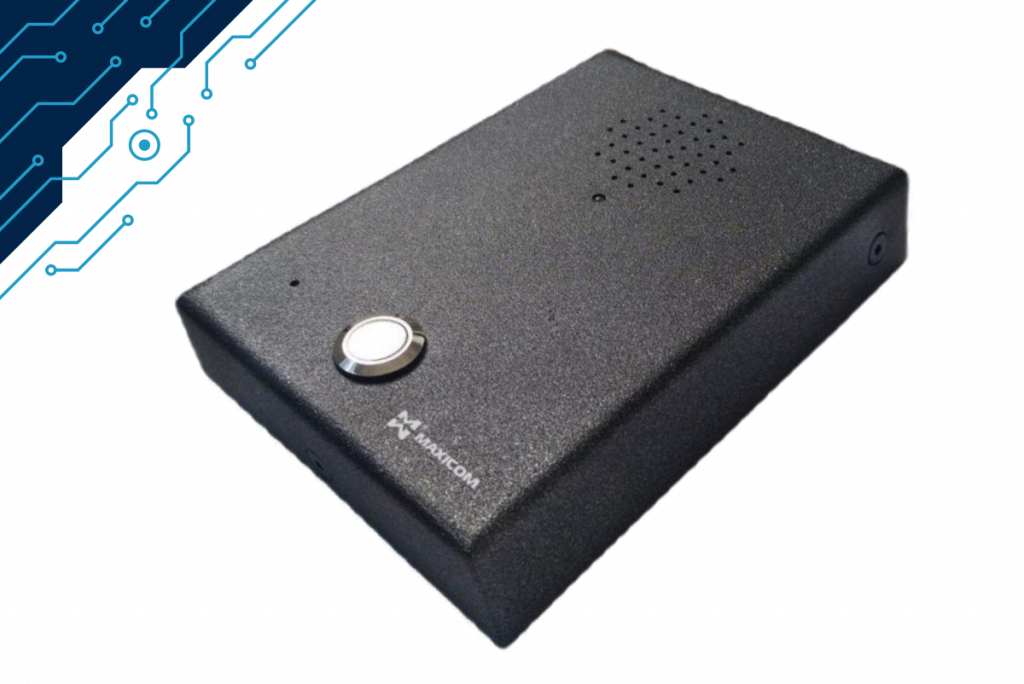

Антивандальное переговорное устройство MXF-vun (универсальный)

Металлический корпус;
Улучшены акустические параметры разговорного тракта.
Режим Мониторинг помещения (Тихое подключение, прослушивание, тихое отключение).
Работает с АТС Максиком, АТС ПРОТОН, М-200, Регион, и др;

MXF-vun разработан специально для силовых структур ГУФСИН, МО, МВД и др. при этом нашел широкое применение и в народном хозяйстве.
Кол.

Антивандальное абонентское переговорное устройство

ВНИМАНИЕ! ПРОИЗВОДСТВО МОДЕЛИ ПРЕКРАЩЕНО. НА СМЕНУ ПРИШЛО НОВОЕ УСТРОЙСТВО MXFvsu, В КОТОРОМ СОХРАНЕНЫ ВСЕ ПРЕИМУЩЕСТВА MXFvun. И ПОЯВИЛИСЬ НОВЫЕ!

ПОДДЕРЖКА ВСЕХ ИЗДЕЛИЙ mxf-vun ПРОДОЛЖАЕТСЯ ДО ОКОНЧАНИЯ СРОКА ИХ ЭКСПЛУАТАЦИИ.


Антивандальное переговорное устройство МАКСИФОН MXF-vun представляет собой дуплексное проводное переговорное устройство  громкой связи, имитирующее работу телефонного аппарата системы ЦБ (без номеронабирателя) с системой спикерфона.


Инструкция и паспорт MXF-vun


Антивандальный MXF-vun  подключается к АТС по любой свободной (внутренней) линии и предназначено для работы с АТС торговой марки «Максиком». Однако, возможно подключение этого переговорного устройства и к  другим станциям, имеющим линейное напряжение в диапазоне 25-60В (Регион, Протон и др.). В системе телефонных номеров АТС Максифон имеет системный номер (аппаратный и программный) этой линии, а сама линия должна быть запрограммирована в АТС на «Прямой вызов» абонента, призванного отвечать на вызовы Максифона. Максифон MXF-vun — надежное антивандальное переговорное устройство!

  • Металлический корпус;
  • Улучшены акустические параметры разговорного тракта.
  • Режим Мониторинг помещения (Тихое подключение, прослушивание, тихое отключение).
  • Работает с АТС Максиком, АТС ПРОТОН, М-200, Регион, и др;

Переговорное устройство дуплексной громкой связи MXF-vun разработано специально для силовых структур ГУФСИН, МО, МВД и др. при этом нашло широкое применение и в народном хозяйстве. Фрагмент отзыва: «Особенно хотелось бы отметить персrоворные устройства «Максифоны» выполненные в компактном антивандальном корпусе. в сравнении с другими устройствами, корпус в несколько раз меньше используемых нами ранее.. также безусловным плюсом данных устройств данных устройств является питание от .линии и возможность автоматического подключения и отключения дежурным и режим прослушки.» Пример использования переговорных устройств дуплексной громкой связи в карауле. Система связи в данном случае построена на базе цифровой АТС MXM500 (также можно организовывать ее на базе гибридных АТС), системного телефонного аппарата и переговорных устройств, в т.ч. Модели MXF-vun.



Антивандальное переговорное устройство громкой связи МАКСИФОН MXF-vun  обеспечивает выполнение следующих функций:

  • Громкая связь «АТС–Максифон» с ручным принятием вызова. Абонент АТС набирает с любого телефонного аппарата АТС абонентский номер линии (аппаратный или программный), к которой подключено переговорное устройство Максифон. Максифон подает звуковой сигнал «Вызов», который пользователь Максифона принимает нажатием кнопки CALL. По окончании разговора переговорное устройство связи Максифон освобождает линию по нажатию кнопки CALL, либо автоматически, по получению сигнала «Отбой» от АТС , либо, на АТС Максиком, по дополнительному сигналу снятия линейного на 100 мс.
  • Громкая связь «АТС–Максифон» с автоматическим занятием линии. При наличии вызова от АТС связь «АТС–Максифон» устанавливается автоматически, без нажатия кнопки CALL, при этом прозвучит предупреждающий сигнал. По окончании разговора Максифон освободит линию аналогично предыдущему сценарию.
  • Громкая связь «Максифон–АТС». Пользователь Максифона инициирует разговор нажатием кнопки CALL. При занятии Максифоном линии, АТС инициирует вызов на указанный при программировании функции «Прямой вызов» телефонный аппарат. Для завершения сеанса связи и возвращения системы в исходное состояние, независимо от того, состоялся разговор или абонент АТС не ответил, пользователь Максифона также должен повторно нажать кнопку CALL или дождаться автоматического освобождения линии.
  • Временное отключение и обратное включение микрофона Максифона во время разговора – функция MUTE – нажатие кнопки CALL более 1 сек.
  • Функция «Акустический мониторинг помещения» — режим МП — обеспечивает абонентам АТС возможность скрытного подключения к Максифону, ничем не обнаруживая факта подключения. При вызове со стороны АТС Максифона находящемся в этом режиме происходит автоматическое занятие им линии и установления соединения, но на Максифон не только выключен динамик, но и другие средства индикации не выдают установившегося соединения. Прекращение этого сеанса связи в этом режиме возможно только опусканием трубки прослушивающим абонентом.
  • Прослушивающий абонент может включить динамик на Максифоне двумя способами. Нажатие «*» включит динамик Максифона с подачей сигнала приветствие, нажатие «9» обеспечит скрытное включение динамика на Максифоне. Отключение динамика производится нажатием «#». У абонента Максифона сохраняется возможность стандартного вызова заданного ему программированием абонента АТС.

Для работы Максифона в режиме МП, переключатель режима занятия должен находиться в положении «автоматическое». Таким образом, Максифон MXF-vun полностью удовлетворяет следующим определениям: переговорное устройство громкой связи, дуплексное переговорное устройство, проводное переговорное устройство, антивандальное переговорное устройство, переговорное устройство в антивандальном исполнении. Система переговорных устройств «Максифон», подключенных к Вашей АТС, существенно повышает уровень надежности и безопасности на Вашем предприятии!

Примеры использования переговорного устройства MXF-vun

Антивандальное переговорное устройство MXF-vun и схема устройства модульной ГГС

Модульная система ГГС с использованием вандалоустойчивых переговорных устройств. Кликните по картинке, чтобы узнать условия задачи и обоснование решения..



Антивандальное переговорное устройство MSF-vun и схема лифтовой связи

Антивандальное устройство MXF-vun не боится вандалов. Они суетятся, а ему плевать — работает! Сочетается с разными моделями мини АТС “Максиком”, также совместимо с некоторыми другими отечественными АТС.Кликните по картинке, чтобы посмотреть условие задачи.



Антивандальное переговорное устройство MXF-vun и схема диспетчерской ГГС лифтового хозяйства

Антивандальное устройство MXF-vun в системе диспетчерской ГГС лифтового хозяйства многоквартирного дома. В доме живут разные люди, бывают те еще товарищи. Так что, вандалоустойчивое устройство будет в самый раз.
Кликните по картинке, если хотите посмотреть условие задачи и обоснование решения.



Антивандальное переговорное устройство MXF-vun и схема лифтовой связи в больнице

Еще один вариант использования антивандального устройства в лифтовом хозяйстве больницы. Это устройство сочетается с разными моделями мини АТС, причем не только с АТС “Максиком”.



Антивандальное переговорное устройство MXF-vun и система связи "Инспектор- камеры заключенных"

Для подобных задач антивандальное переговорное устройство — единственно возможное решение.

Инструкция и паспорт MXF-vun

Максифон Вандалозащищенный MXF-vun в металлическом корпусе
Питание от абонентской линии АТС
Потребляемый ток (зависит от АТС) до 30 мА
Чувствительность встроенного микрофона 10 – 20 мВ/Па
Выходная мощность встроенного спикера 1 Вт
Входное сопротивление устройства 600Ом
Максимальное сопротивление шлефа абонентской линии АТС 1000 Ом
Длина линии 3000 м
Параметры сигнала отбоя
Частота однотонального сигнала 425 Гц
Длительность пауза 0,23 – 0,6с стандартная – 0,3 – 0,4с
Число сигналов 4 – 5
Допустимые параметры сигнала вызова со стороны АТС
Напряжение эфф. 15 – 120 В (требование ГОСТ 7153 – 85: 16…110В)
Частота 12,5…50,0 Гц (требование ГОСТ 7153 – 85: 16..50 Гц)
Длительность посылки  0,35…1,6 с (требование ГОСТ 7153 – 85: 0,7..1,2 с)
Пауза между посылками  0,1..6,0 с (требование ГОСТ 7153 – 85 : 3,1..4,1 с )
Выходное напряжение для подключения внешнего усилителя мощности.   0,7-1В
Параметры выходного реле, не более  30 В, ток — 1А.
Кнопка «ВЫЗОВ/ОТБОЙ» занятия/отбоя линии  Есть, режим «Автоприема (автотбоя)»
световой индикатор питания  есть
световой индикатор занятия линии  есть
Мониторинг помещения  Тихое подключение, прослушивание, тихое отключение
Рабочая температура  от +5 до +45 °C
Габаритные размеры ДхШхВ  130 х90 х34 мм

Дополнительные опции:

  • Датчик вскрытия корпуса
  • Управление светозвуковым оповещателем (коридорной лампой) Регулировка времени звучания оповещателя от 2 до 15 сек
