Антивандальное переговорное устройство Mаксифон MXFvsu купить

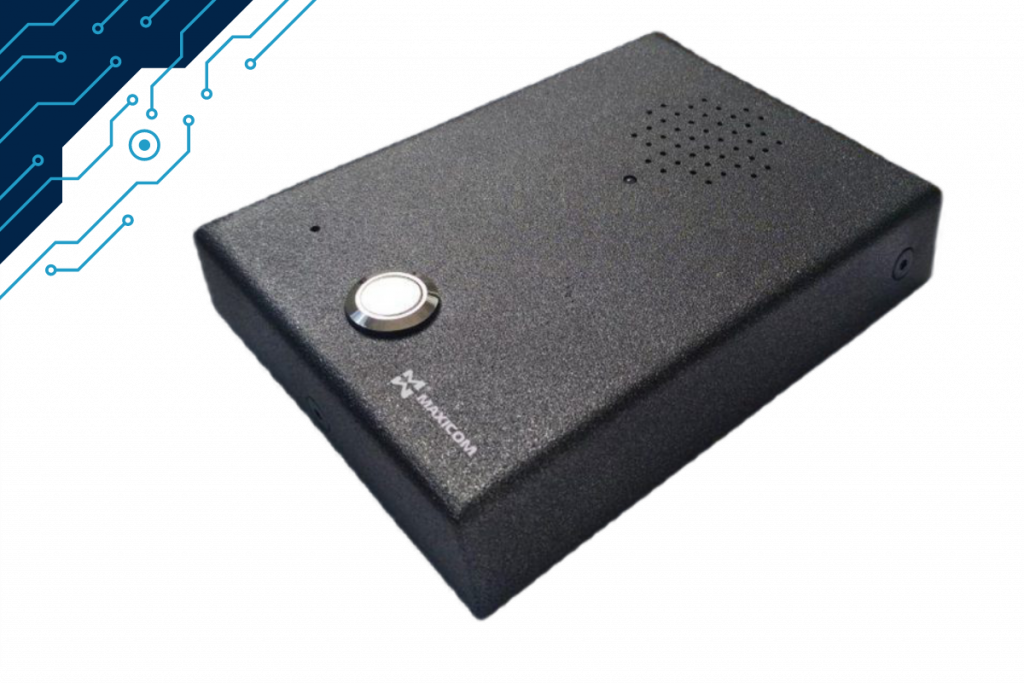

Антивандальное переговорное устройство Mаксифон MXFvsu

Металлический корпус (степень защиты IP54);
Улучшены акустические параметры разговорного тракта.
Режим Мониторинг помещения (Тихое подключение, прослушивание, тихое отключение).
Работает с АТС Максиком, АТС ПРОТОН, М-200, Регион, и др;

MXFvsu разработан специально для силовых структур ГУФСИН, МО, МВД и др. при этом нашел широкое применение и в народном хозяйстве.
Кол.
  • Описание
  • Спецификации
  • Скачать

Дуплексное переговорное устройство в антивандальном исполнении.

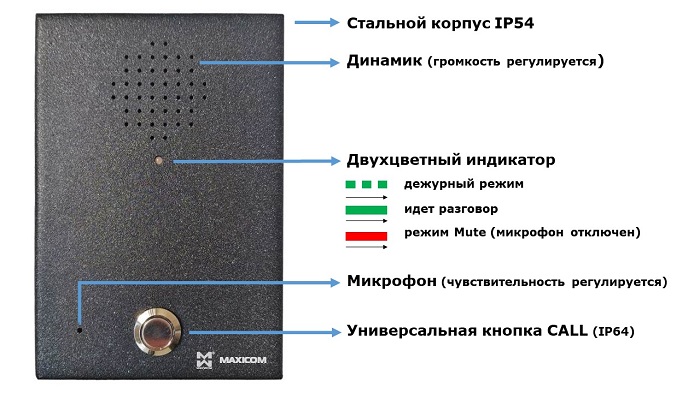

Дуплексное переговорное устройство MXFvsu. Лицевая панель.



Назначение: диспетчерская связь для гражданских и специальных объектов.

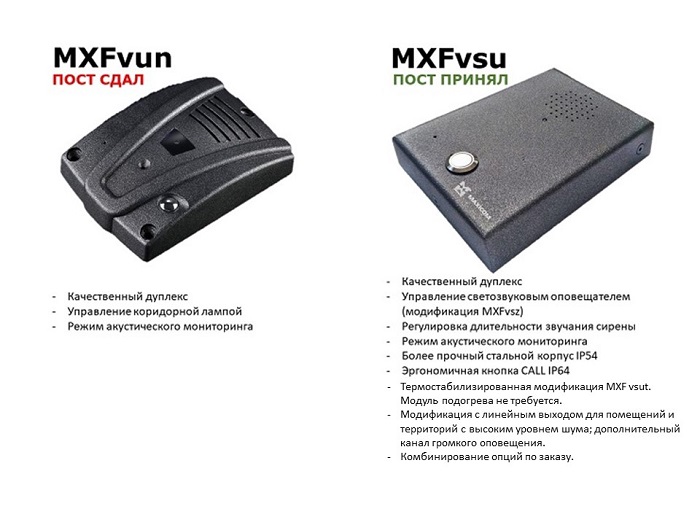

Дуплексное переговорное устройство Mаксифон MXFvsu пришло на смену MXF-vun.  Сохраняются все преимущества популярной модели, добавляются новые.

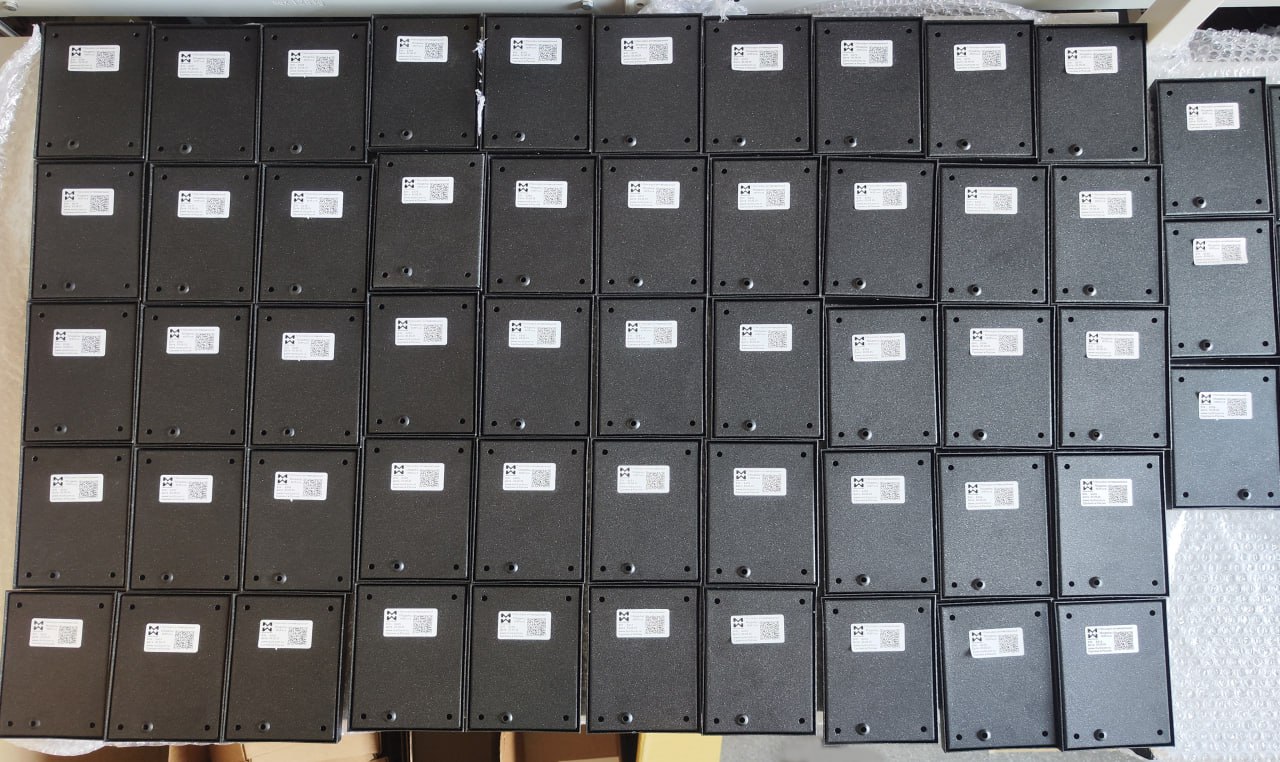

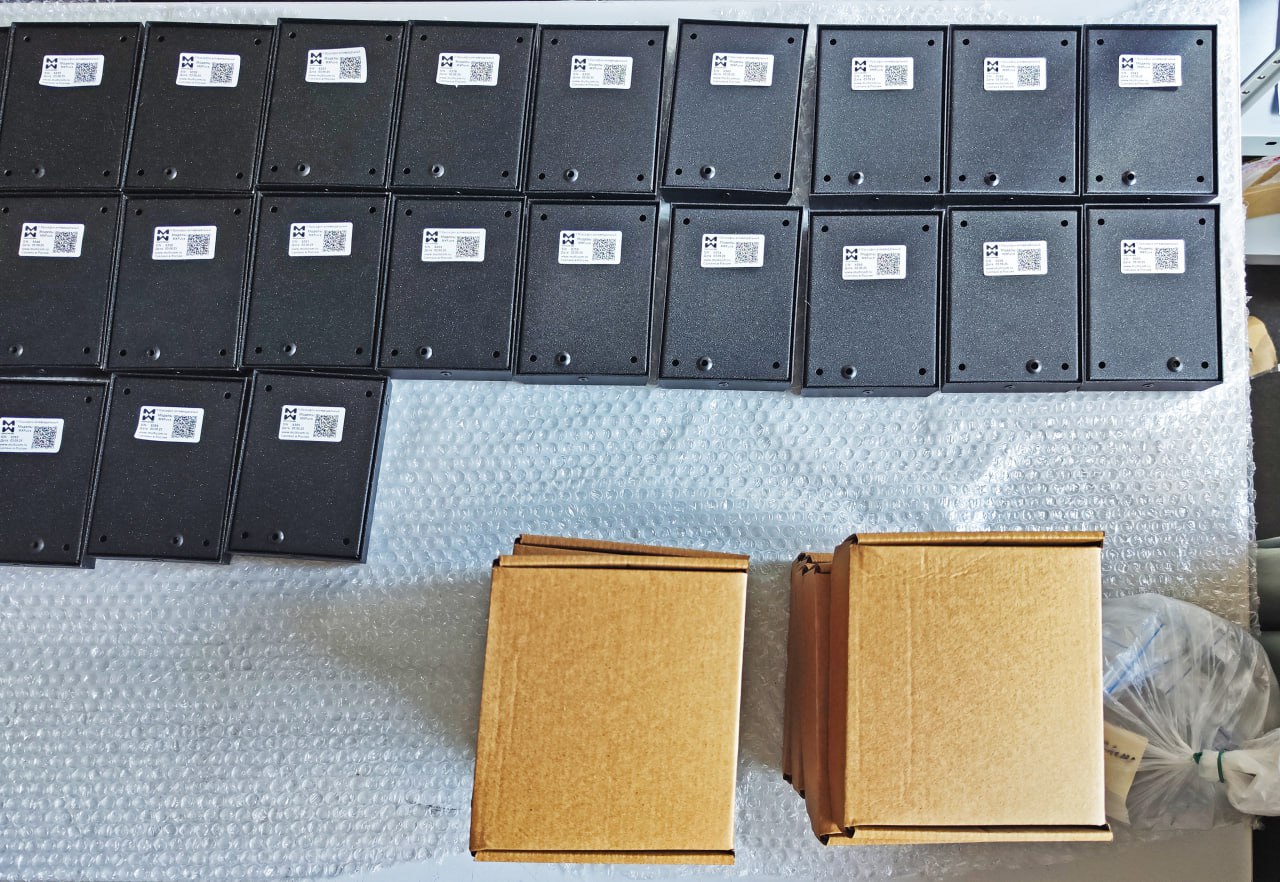

Дуплексные переговорные устройства антивандальные - фото

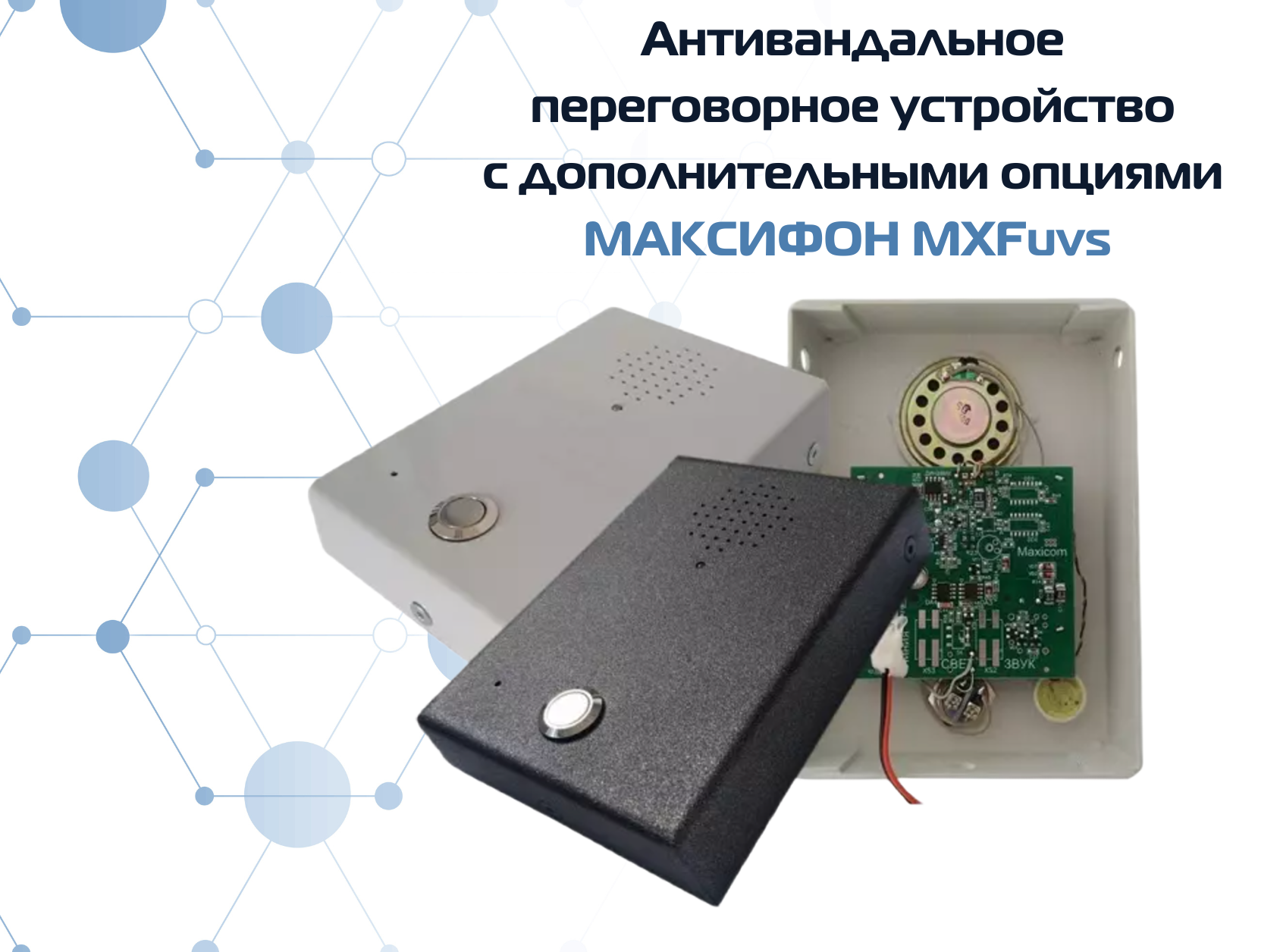

Модификации модели MXF-vsu

(!) Стандартное цветовой исполнение — антрацит (темно-серый). Другие цветовые исполнения — по заказу. В заявке необходимо указать цвет RAL.

Вандалозащищенное переговорное устройство для больниц - фото MXFvsu

Наименование модификации Краткое описание
Максифон антивандальный универсальный MXF-vsu

Абонентское переговорное устройство громкой связи антивандальное. Используется в системах оперативно-диспетчерской связи общего и специального назначения.

Если в качестве коммутатора диспетчерской связи применяются МАКСИКОМ MP48, MP80, MXM500P, количество подключаемых абонентских устройств ограничено только количеством свободных портов АЛ.

Максифон антивандальный универсальный MXF-vsud

Абонентское переговорное устройство дополнительно оборудовано датчиком вскрытия.

Для подключения к пульту сигнализации (например, NP120H) используется дополнительная пара проводов (бело-фиолетовая). Таким образом, каждый “Максифон”” подключен как к системе связи , так и к пульту сигнализации по разным линиям.

В обоих случаях абонентское устройство однозначно идентифицируется диспетчерским пультом и пультом сигнализации.

Максифон антивандальный универсальный MXF-vsul

Антивандальное переговорное устройство громкой связи, оборудованное опцией линейного выхода для подключения дополнительного усилителя мощности.

Применение: дуплексное переговорное устройство в помещениях и на территориях с высоким уровнем шума. Также может использоваться в качестве дополнительного канала громкого оповещения.

Использование этой модификации MXF-vsu существенно расширяет возможности распределенных систем громкого оповещения. Во-первых, учитываются все нюансы расположения и зашумленности отдельных объектов и точек оповещения. Во-вторых, организуются адекватные схемы управления оповещением. АЛ Максифонов можно как объединять в группы, так и программировать выход на любую из них индивидуально — с отдельной кнопки диспетчерского пульта.

Максифон антивандальный универсальный MXF-vsuld Абонентское переговорное устройство, оборудованное и датчиком вскрытия, и линейным выходом
Максифон антивандальный универсальный MXF-vsuz

Данное абонентское переговорное устройство оборудовано опцией управления коридорным светозвуковым оповещателем.  Время звучания сирены регулируется.

Модификация рекомендуется для учреждений ФСИН и других систем ведомственной связи

Максифон антивандальный универсальный MXF-vsuzd

Антивандальное переговорное устройство громкой связи, оборудованное опциями управления светозвуковым оповещателем и датчиком вскрытия.

Рекомендуется для специальных учреждений

Максифон антивандальный универсальный MXF-vsuzld

Антивандальное переговорное устройства для размещения на объектах и точках с высоким уровнем шума и специфическим контингентом.

Помимо управления коридорным светозвуковым оповещателем оборудован линейным выходом и датчиком вскрытия корпуса.

Максифон всеклиматический антиванадальный vsut

Антивандальное абонентское переговорное устройство с усиленной влагозащитой. IP 65. Дополнительная внутренняя  защита схемотехники, микрофона и динамика от влаги.

Устройство предназначено для работы в широком диапазоне температур.  Усовершенствованная схемотехника позволяет использовать данную модификацию устройства при экстремальных температурах без специального модуля подогрева

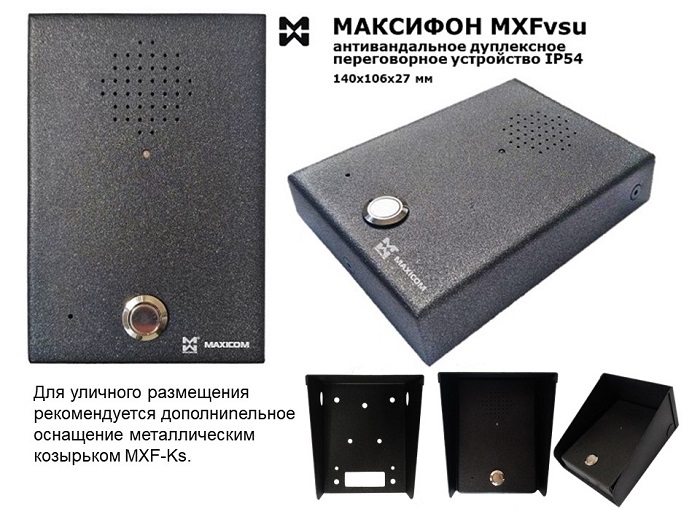

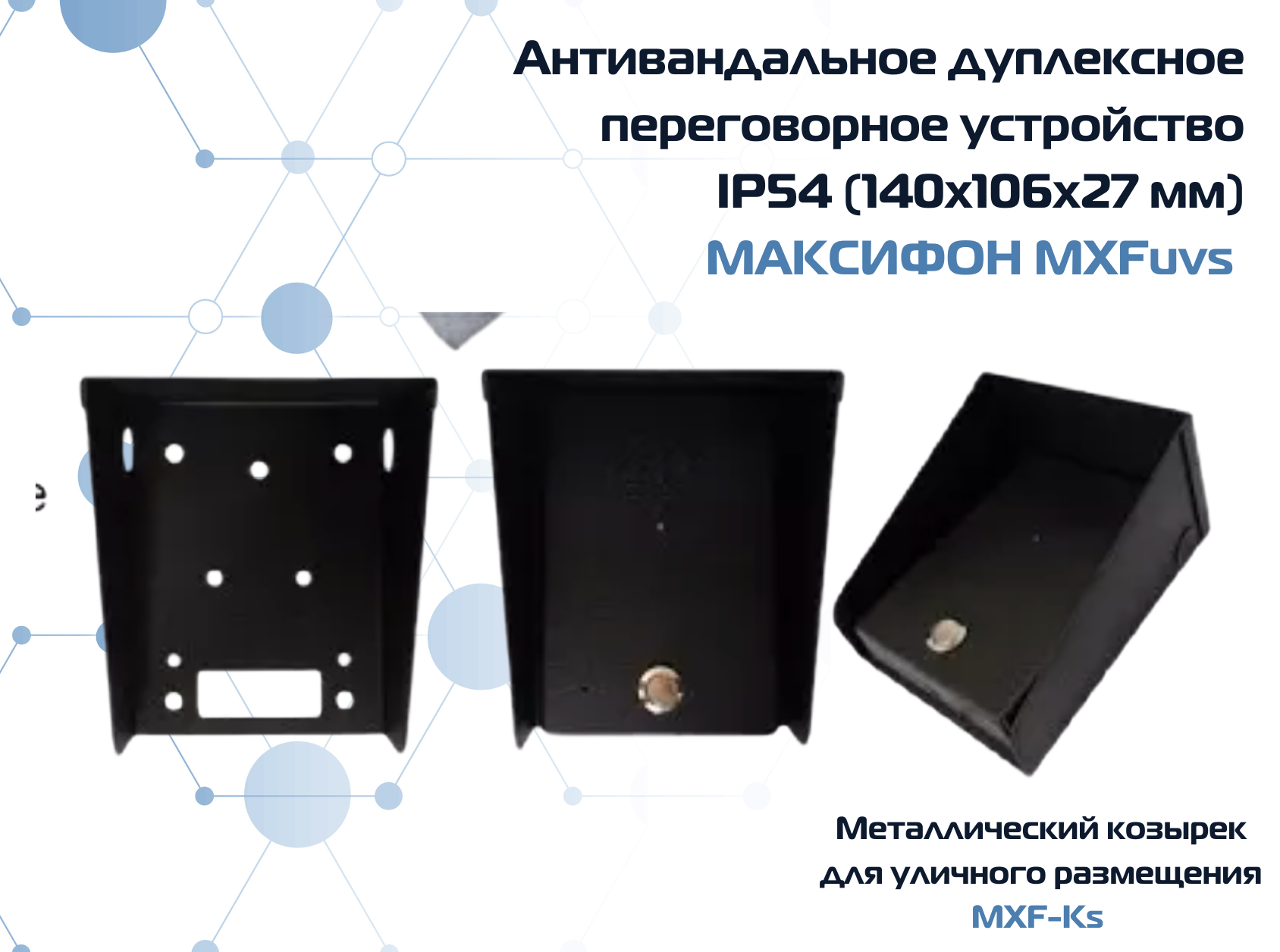

Любая модификация Максифона MXF-vsu может быть дополнена металлическим козырьком MXF-Ks для защиты от косого дождя.



Стационарное переговорное устройство дуплексной ГГС универсальное - фото MXFvsu.

Сохранили

  • Высокое качество  дуплексной связи.  В основу схемотехники всех «Максифонов» положен общий принцип. Устройство имитирует работу телефонного аппарата без номеронабирателя  с системой спикерфона. Разговор происходит по громкой связи. при этом оба участника одновременно и говорят, и слышат друг друга. Качество связи высокое, голоса не искажаются.
  • Удобство управления. Для отправки и приема вызова используется универсальная кнопка CALL.  Имеются два режима: ручного приема вызова и автоприем.  Во втором случае для ответа на вызов достаточно подойти к устройству и ответить. Проще просто не бывает.
  • Регулировку громкости динамика и чувствительности микрофона.  Соответствующие регуляторы располагаются на задней панели. Во время разговора можно временно отключить микрофон. Чтобы перейти в режим Mute, кнопку CALL нажимают и удерживают в нажатом состоянии более 1 сек. Аналогичная операция потребуется для возвращения в обычный режим.
  • Режим скрытого аудио мониторинга. Переключатель также располагается на задней панели Максифона.  Мониторинг помещения осуществляется следующим образом.  Абонент. который ведет прослушивание, вызывает «Максифон». Устанавливается соединение. Однако, Максифон,  настроенный на режим прослушивания, внешне не подает никаких признаков мониторинга. Динамик отключен, индикатор показывает обычный дежурный режим. Таким образом, прекратить прослушивание со стороны «Максифона» нельзя. Это может сделать только прослушивающий абонент. Кстати, в процессе прослушивания динамик можно и включить. Например, обстановка ясна, требуется оперативное вмешательство. Скажем, нужно дать срочные инструкции.  Сделать это можно двумя способами. Первый: включить динамик так. чтобы вначале прозвучал сигнал «приветствие». Второй — включить динамик скрытно, и тогда слова из этого динамика прозвучат. как гром среди ясного неба.
  • Управление коридорной лампой.  Коридорная лампа включается на все время разговора. Если этот разговор инициирован диспетчером, он вызывает Максифон, и коридорная лампа включается, как только Максифон принимает вызов. Если вызов инициирует абонент Максифона, то нажатие на кнопку CALL вызывает включение коридорной лампы.  Эта особенность Максифона широко используется в специальных системах диспетчерской связи, например, в структурах ФСИН. Однако, она также эффективна в системах палатной сигнализации и связи.



Добавили

  • Прочность корпуса. Стальной корпус по стандарту IP54.
  • Повышенную эргономичность кнопки CALL (IP65).
  • Управление сиреной в составе светозвукового оповещателя.  Эта возможность предусмотрена в модификации MXFvsz. К Максифону подключают не только коридорную лампу. но и сирену. И если лампа должна гореть в течение всего разговора. то сирену включают на короткое время.  Время  звучания сирены настраивают с помощью регулятора, который размещается на задней панели устройства.



Дуплексное переговорное устройство в режиме акустического мониторинга помещения.



Дуплессное переговорное устройство, модификация MXFvsz



Подключение переговорного устройства к мини АТС.

(на примере модификации с линейным выходом)

Подключение канала громкого оповещения через переговорное устройство.



ПРИМЕРЫ РЕШЕНИЙ СВЯЗИ С ПРИМЕНЕНИЕМ АНТИВАНДАЛЬНОГО ПЕРЕГОВОРНОГО УСТРОЙСТВА МАКСИФОН MXFvsu



Применение проводных переговорных устройств в системах постовой связи и периметральной охраны.
Постовая связь для периметральной охраны. Схема подключения.

При организации связи для периметральной охраны возможно использование как аналоговой, так и IP телефонии. В последнем случае предлагаются антивандальные IP переговорные устройства, в том числе, со встроенной видеокамерой.

Связь между кабинетами и производством.

Схема производственной связи с применением переговорных устройств с линейным выходом.

Переговорные устройства в составе  КАТС (пример)

Схема служебной связи на судне через КАТС.

Дуплексная ГГС для холодильного цеха
Дуплексная сГГС для холодильного цеха - схема решения

Конфигурация АТС для решения: 2 СЛ, 6 АЛ, 4 порта СТА. Для создания конфигурации в базовый блок АТС МАКСИКОМ MP48 устанавливают два модуля расширения: SA26P и AP04P.



Дуплексная диспетчерская связь для газовой котельной

СТГС для газовой котеьной - схема подключения



Материал корпуса металл
Питание от абонентской линии АТС
Потребляемый ток (зависит от АТС) до 30 мА
Чувствительность встроенного микрофона 10 – 20 мВ/Па
Выходная мощность встроенного спикера 1 Вт
Входное сопротивление устройства 600Ом
Максимальное сопротивление шлефа абонентской линии АТС 1000 Ом
Длина линии 3000 м
Параметры сигнала отбоя
Частота однотонального сигнала 425 Гц
Длительность пауза 0,23 – 0,6с стандартная – 0,3 – 0,4с
Число сигналов 4 – 5
Допустимые параметры сигнала вызова со стороны АТС
Напряжение эфф. 15 – 120 В (требование ГОСТ 7153 – 85: 16…110В)
Частота 12,5…50,0 Гц (требование ГОСТ 7153 – 85: 16..50 Гц)
Длительность посылки 0,35…1,6 с (требование ГОСТ 7153 – 85: 0,7..1,2 с)
Пауза между посылками 0,1..6,0 с (требование ГОСТ 7153 – 85 : 3,1..4,1 с )
Выходное напряжение для подключения внешнего усилителя мощности. 0,7-1В
Параметры выходного реле, не более 30 В, ток — 1А.
Кнопка «ВЫЗОВ/ОТБОЙ» занятия/отбоя линии Есть, режим «Автоприема (автотбоя)»
световой индикатор питания есть
световой индикатор занятия линии есть
Мониторинг помещения Тихое подключение, прослушивание, тихое отключение
Рабочая температура от -5 до +45 °C
Габаритные размеры ДхШхВ 140х107х28 мм

Дополнительные опции:

  • Датчик вскрытия корпуса
  • Управление светозвуковым оповещателем (коридорной лампой) Регулировка времени звучания оповещателя от 2 до 15 сек
