Мини АТС для офиса: плата блока питания для MP48/80

Плата блока питания для мини АТС MP48/80

Совместимость: MP48/80
Кол.
  • Описание
  • Решения

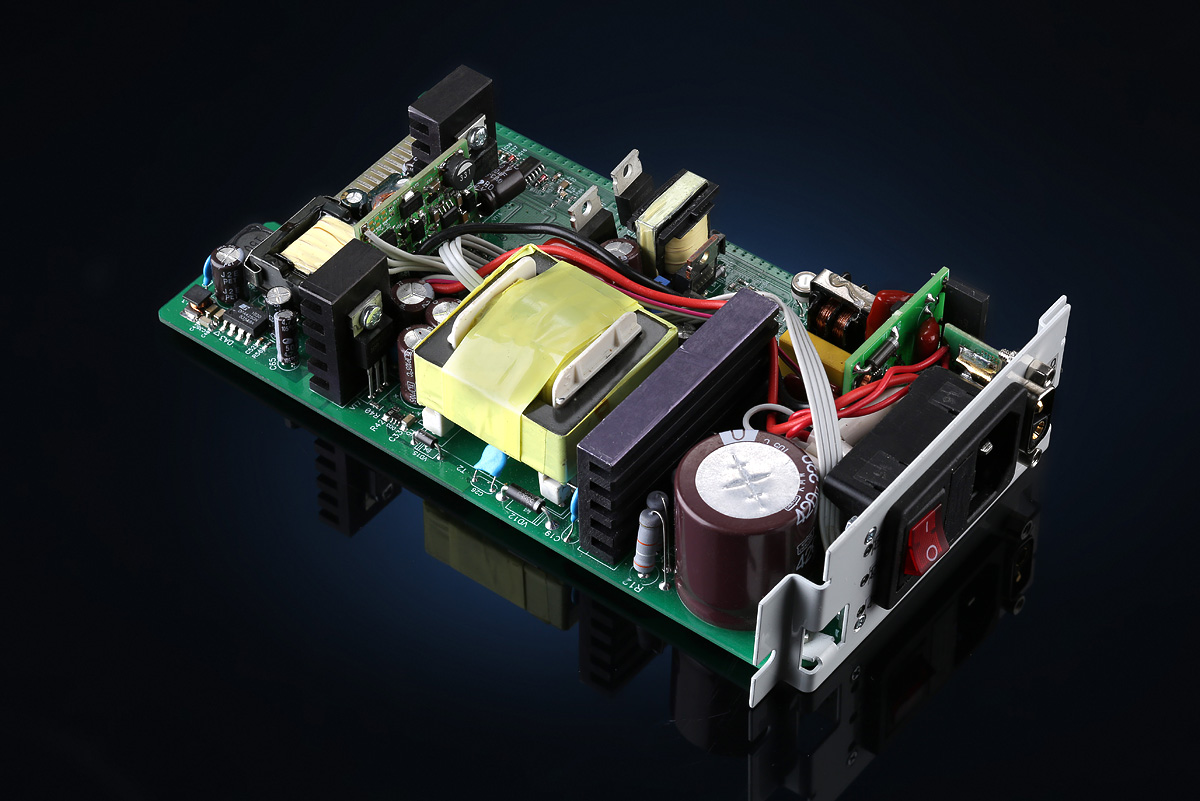

Плата блока питания для мини АТС MP48/80

Применяется для АТС MP48 19»и MP80 19»

Устанавливается в  базовый блок АТС справа.

На лицевой панели расположены трехполюсный разъём кабеля сетевого электропитания, выключатель сетевого электропитания с индикатором и плавкий предохранитель в цепи сетевого электропитания (ВПТ6-5 2А).

Требования к электропитанию:
диапазон сетевого напряжения 160-240В эфф
частота 50 Гц
номинальная потребляемая мощность 35 ВА
максимальная потребляемая мощность не более 50 ВА
линейное напряжение, диапазон 30+/- 3 В

Функция блока питания — формирование линейного напряжения комплектов, вызывного напряжения, напряжения питания процессора и плат расширения.

Кроме того, данный модуль обеспечивает стабилизацию напряжения питания процессора и плат расширения.

Зачем в таком случае нужен источник бесперебойного питания, как будет работать телефонная связь в случае аварийного отключения электропитания?

Смотрите вкладку «Решения».





Работа АТС в случае аварийного отключения электропитания.

Плата блока питания обеспечивает стабилизацию напряжения в нормальных условиях эксплуатации. Однако, бывает всякое. Что произойдет в случае аварийного отключения электропитания?

Перестанут работать приборы и устройства, которые подключены к розеткам 220В, например, системные телефонные аппараты. Но телефонная связь предприятия с городом сохранится! И «благодарить» за это нужно не плату источника питания, а конструктив офисных АТС MP48/80 и плат расширения.

При пропадании питания на платах SA 17P, SA 26P. городские линии переключаются напрямую на ближайшие АЛ.  При монтаже офисной АТС обязательно нужно предусмотреть установку таких АЛ руководству и ли диспетчеру.

И все же, система телефонной связи будет гораздо надежнее, если использовать источники бесперебойного питания. В таком случае, ИБП подключается к сети 220В, и с ним соединяется блок питания АТС.

О типах ИБП рассказываем в специальном материале. В нашем каталоге представлены некоторые ИБП, которые надежно работают с офисными АТС MP48/80.
