Адаптер линейного выхода USL1 купить

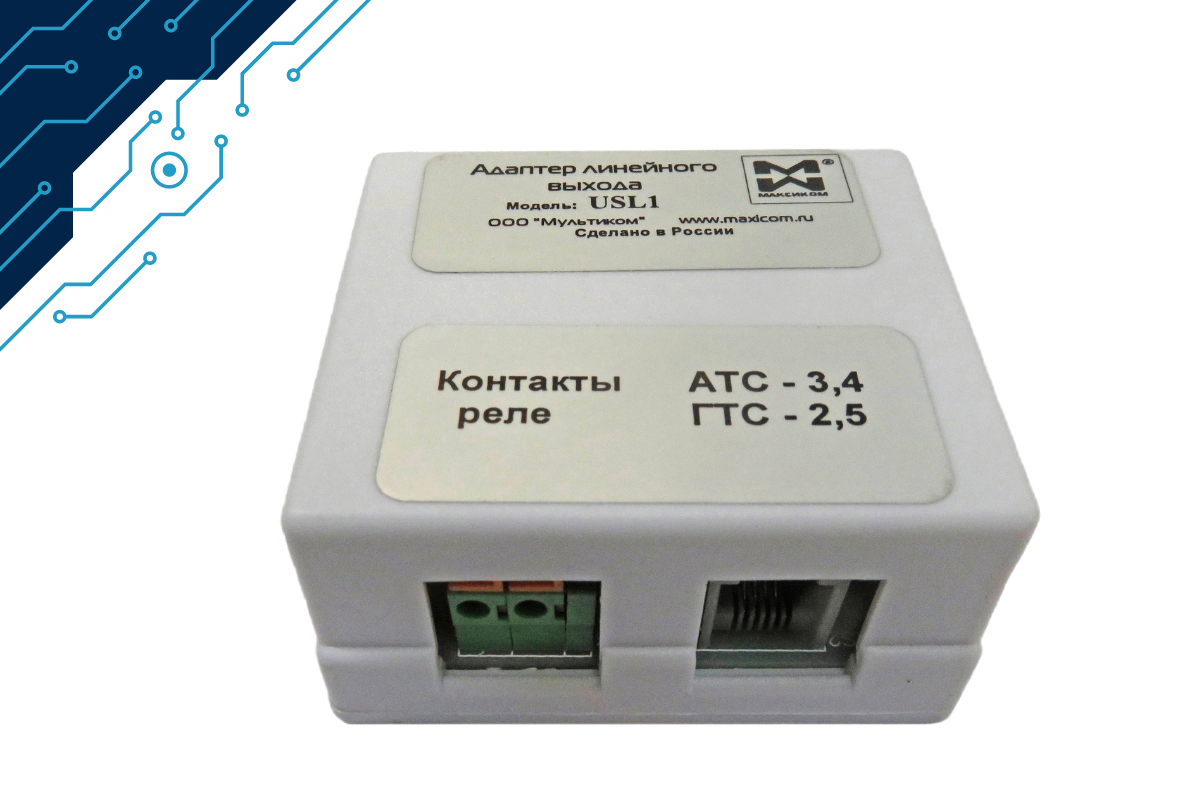

Адаптер линейного выхода USL1

Предназначен для подключения внешнего усилителя к АТС Максиком
Кол.
  • Описание
  • Спецификации
  • Скачать

Адаптер линейного выхода USL1 для Мини АТС Максиком

ГГС и громкое оповещение на значительных территориях.

Адаптер линейного выхода для АЛ USL1 предназначен для подключения внешнего усилителя к АТС Максиком. Такая потребность может возникнуть в случаях, когда требуется озвучить значительные территории, и для этого используются как усилители, так и громкоговорители повышенной мощности. С помощью адаптера можно подключить любой усилитель, включение и выключение которого управляется сигналом на линейном входе.

С какими сериями АТС Максиком можно использовать адаптер USL1?

  • Гибридные мини АТС малой емкости серий MP11 и MP35
  • Гибридные офисные АТС серий MP48 и MP80
  • Цифровые IP АТС серии MXM500
  • АТС предыдущих поколений: MXM120, MXM300-1

Что такое встроенная система ГГС?

Каналы громкоговорящей связи создаются путем подключения усилителей к портам АЛ. Количество каналов определяется конструктивом станции. Например, к MP11 можно подключить до 2-х каналов ГГС, к одному блоку MXM500 — до 10. Программирование  каналов ГГС является частью программирования станции, например, при программировании MXM500 производятся следующие действия:

  • Для выбранных АЛ включается установка «режим ГГС»,
  • Создаются каналы ГГС,
  • Конкретные АЛ «привязываются» к тем ГГС, которым им разрешено пользоваться,
  • Назначаются коды выхода на каналы ГГС,
  • Каждой группе ГГС присваивается имя.

Таким образом, ГГС становится элементом внутренней связи предприятия. АЛ, к которой подключен адаптер линейного выхода USL1 или выносной усилитель ГГС, фактически является  внутренним абонентом АТС.

Примеры решений с использованием  встроенной ГГС и адаптера USL1:

Адаптер USL1 потребуется в тех случаях, когда громкоговорящая связь и громкое оповещение организуются на открытой территории и(или) в крупных помещениях, имеющих высокий уровень шума. Примеры действующих систем громкоговорящей связи и громкого оповещения, построенных на базе АТС “Максиком” и использующих адаптер USL1

  • ГГС и громкое оповещение в пожарных частях — системы связи, включающие ГГС, установлены в Пожарно-спасательном отряде противопожарной службы Санкт-Петербурга. Системы действуют в семи пожарных частях на базе гибридной АТС MP48 и цифровой IP АТС MXM500,
  • ГГС и громкое оповещение в аэропортах — система на базе АТС Максиком, включающая адаптер USL-1, установлена в аэропорту г. Салехарда,
  • ГГС и громкое оповещение в караульном помещении и на территории части,
  • ГГС и громкое оповещение в летних детских спортивно-оздоровительных учреждениях— подобная система на базе АТС Максиком установлена в ГБОУ ДОД «ДООЦ «Маяк».

Во всех ли случаях организации ГГС на базе мини АТС Максиком понадобится данный адаптер?

Если к телефонным станциям подключаются усилители UMS1 и UMA1, адаптер линейного выхода не требуется.

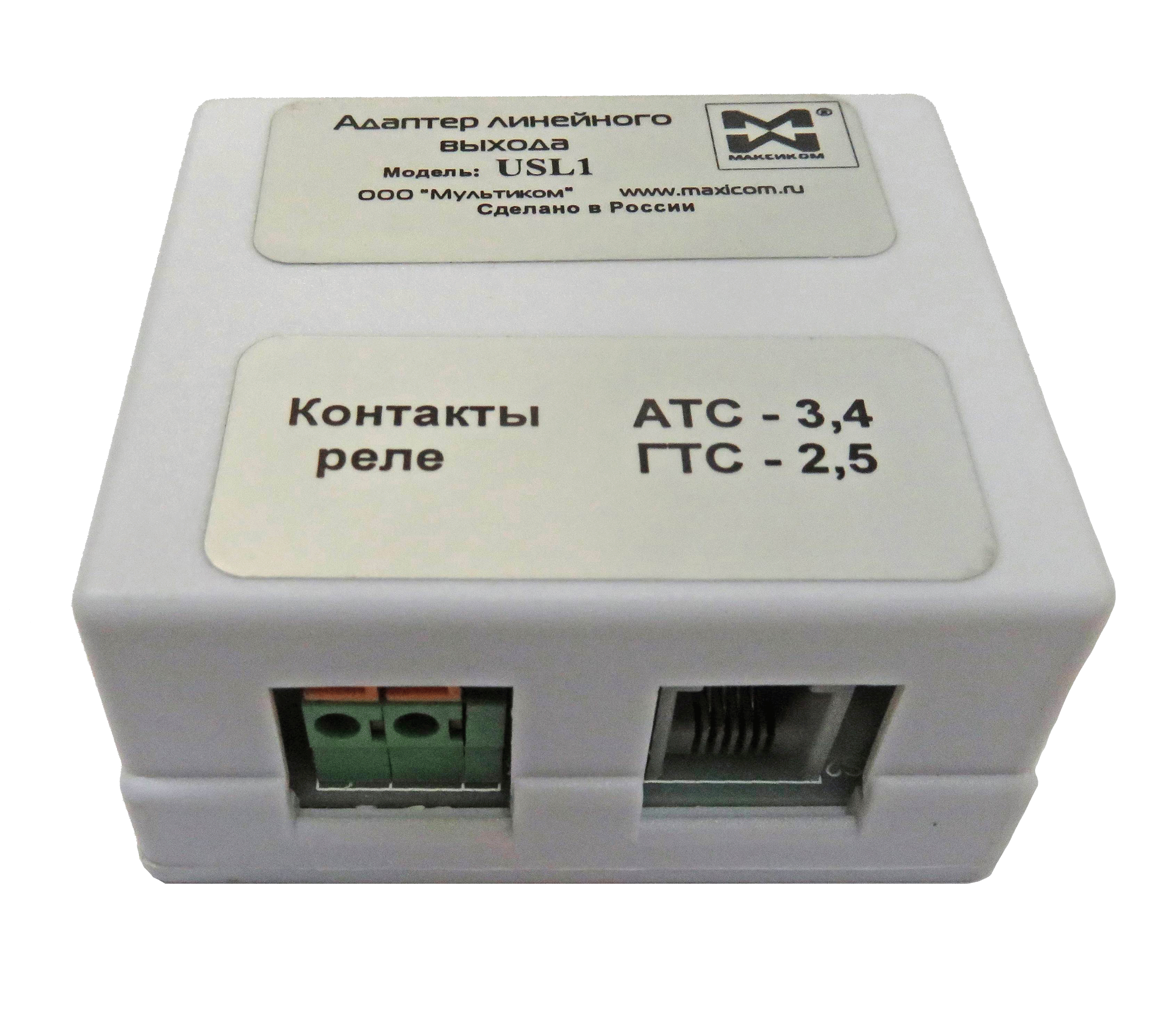

Адаптер линейного выхода для подключения внешнего усилителя к мини АТС Максиком

В комплект поставки USL1, помимо самого устройства также входят:

  • Соединительный кабель
  • Инструкция по эксплуатации USL1

Напряжение на выходе USL1 — не более 1V.

Контакты клеммной колодки являются контактами низковольтной слаботочной цепи для подключения усилителя мощности «Сухой контакт». Эти контакты замыкаются автоматически во время сеанса громкой связи и электрически не связаны со схемами USL1 и АТС.

  • Исходное состояние контактов — нормально разомкнуты
  • Коммутируемый ток — не более 50мА
  • Коммутируемое напряжение — не более 36В
