Терминал экстренной связи VOIP "Максифон MXF IP"

VoIP «Максифон МХF-IP» (Терминал экстренной связи)

Предназначен для вызова экстренных служб, а также оповещения и наблюдения за обстановкой на социально значимых объектах, местах возможного скопления людей, потенциально опасных и подверженных террористической угрозе объектах.
Кол.
  • Описание
  • Спецификации
  • Решения

IP переговорное устройство, VOIP терминал экстренной связи

IP переговорное устройство дуплексной громкоговорящей связи выпускается в двух базовых модификациях:

  • MXF IP- video — IP терминал дуплексной ГГС с интегрированной IP видеокамерой
  • MXF IP-audio

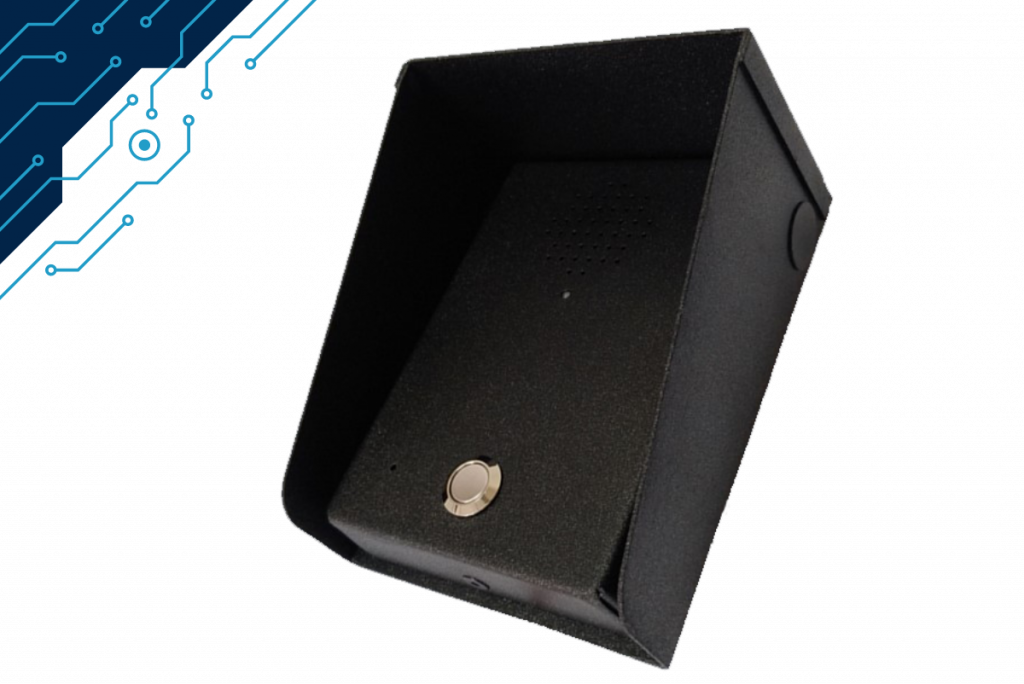

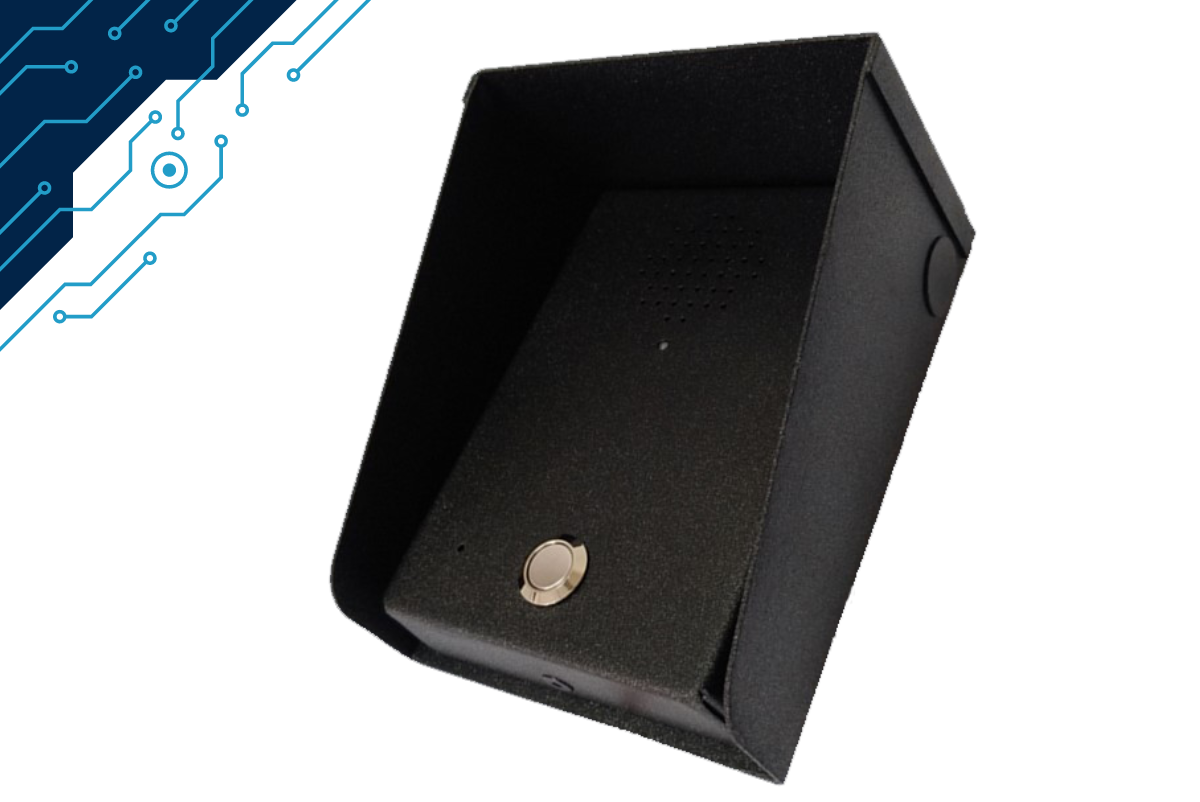

Изображение MXF-IP переговорное устройство с интегрированной видеокамерой



IP переговорное устройство MАКСИФОН MXF используется как терминал экстренной связи и нашло широкое применение в системах связи типа «Безопасный город» и им подобных.

Подробное описание устройства и инструкции по подключению представлены в Руководстве пользователя.

Руководство пользователя.

Общие особенности IP переговорного устройства MXF IP.

Терминал экстренной связи VOIP «Максифон MXF-IP» содержит встроенный 3-портовый коммутатор,
позволяющий подключить внешнюю IP видео камеру или последовательно несколько максифонов к одному Ethernet-порту.

Для настройки используется HTTP или HTTPS доступ через web-интерфейс.

Особенности:

  • экстренный вызов пульта управления нажатием одной кнопки;
  • прием вызова от пульта управления автоматически или нажатием кнопки (программируется);
  • громкая двусторонняя связь;
  • поддержка одновременного воспроизведения multicast трансляций из двух источников;
  • мониторинг (видеонаблюдение и аудио прослушивание зоны установки терминала);
  • управляемый линейный выход для громкоговорящей системы оповещения (опция);
  • датчик движения корпуса — встроенный акселерометр (опция);
  • возможность прохождения множественных NAT — зон без внешнего STUN сервера;
  • по два внешних опторазвязанных входа и выхода (оптрон, 2-5мА, реле, до 30В, 1А) (опция);
  • изображение видеокамеры без геометрических искажений.
  • несколько видео-потоков: OSD, ONVIF; до 10 загружаемых видео-профилей.
  • программируемая ИК-подсветка- в зависимости от исполнения 850 нм или 940 нм (опция).

Модификации и краткое описание

Наименование модификации Краткое описание
Максифон MXF IP-video IP переговорное устройство дуплексной ГГС, базовая модификация. Имеет встроенную IP видеокамеру. Вандалоустойчивый металлический корпус.
Максифон МХF IP-video, IP65 Всепогодное IP переговорное устройство c видеокамерой. Дополнительно оснащено козырьком для защиты от косого дождя и встроенным модулем подогрева. сохраняет работоспособность в интервале температур от 0 50 до + 60 С
Максифон МХF IP-video, PoE IP переговорное устройство с видеокамерой, антивандальное исполнение, питание по LAN.  В случае аварийного отключения электроэнергии сохраняет работоспособность в течение всего времени работы Источника бесперебойного питания.
Максифон МХF IP-video, 220 IP переговорное устройство с видеокамерой и адаптером 220 В.
Максифон МХF IP-video GPIO Терминал экстренной связи с микрофонным входом. К микрофонному входу можно подключить выносной микрофон или гарнитуру.
Максифон МХF IP-video LO IP переговорное устройство с видеокамерой и линейным выходом. К линейному выходу можно подключить усилитель, в т.ч. большой мощности, к усилителю — соответствующее количество громкоговорителей. Таким образом, VOIP терминал экстренной связи способен обеспечить громкоговорящее оповещение на большой территории и (или) в помещениях с высоким уровнем шума.
Максифон МХF IP-video GPIO-LO IP переговорное устройство с видеокамерой,  микрофонным входом и линейным выходом.
Максифон МХF IP-video Ax IP переговорное устройство с видеокамерой и акселерометром (датчиком вскрытия). Модификация предназначена для использования в специальных учреждениях. на постах охраны и в других местах, где возможны попытки порчи видеокамеры. Любая подобная попытка будет немедленно замечена и пресечена.
Максифон МХF IP-video GPIO-LO Ax Терминал экстренной связи с видеокамерой. микрофонным и линейным выходом, а также акселерометром.
Максифон МХF IP аudio IP переговорное устройство дуплексной (двухсторонней) громкоговорящей связи. Как и MXF IP video, подключается к LAN. Управление MXF IP audio возможно как с ПК или IP телефона, так и с обычных телефонов или системных телефонных аппаратов. подключенных к АТС.
Максифон МХF IP аudio, IP65 Всепогодное IP переговорное устройство с козырьком и встроенным модулем подогрева.
Максифон МХF IP аudio, PoE IP переговорное устройство с питанием по LAN.
Максифон МХF IP аudio, 220 IP переговорное устройство с адаптером 220 В
Максифон МХF IP аudio GPIO IP переговорное устройство с микрофонным входом для подключения выносного микрофона или гарнитуры.
Максифон МХF IP аudio-LO IP переговорное устройство с линейным выходом для подключения мощного усилителя и организации громкоговорящего оповещения на большой территории и (или) в помещениях с высоким уровнем шума.
Максифон МХF IP аudio GPIO-LO IP переговорное устройство с микрофонным входом и линейным выходом.
Максифон МХF IP аudio Ax IP переговорное устройство с акселерометром (датчиком вскрытия).
Максифон МХF IP аudio GPIO-LO Ax IP переговорное устройство с микрофонным входом, линейным выходом и акселерометром.

Возможны конструктивные модификации:

  • Вывод шлейфа проводов на заднюю панель
  • Вывод шлейфа проводов в металлорукав, в нижнюю часть конструкции

Таким образом, терминал экстренной связи МАКСИФОН MXF IP предоставляет широкие возможности акустического и видеоконтроля обстановки. Ряд модификаций, применяющихся для одновременной организации дуплексной ГГС и громкоговорящего оповещения, обеспечивают очень существенную. экономию по сравнению с аналогичными решениями других производителей. Обращайтесь — покажем разницу!

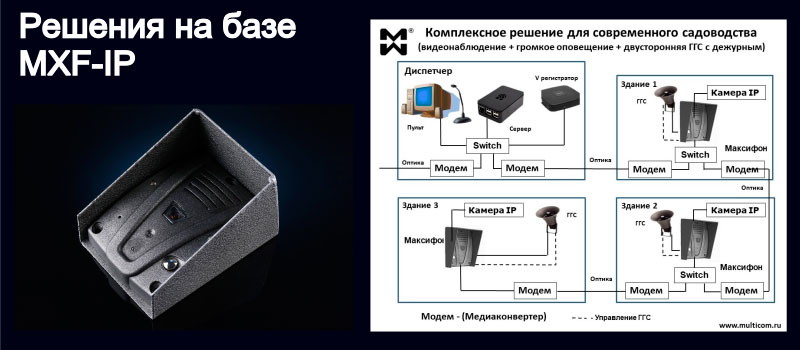

Решения на базе MXF-IP - антивагдальнного устройства с интегрированной видеокамерой



Питание от источника: от 5 до 36 В, 1.5 — 2А
Питание POE: 100Base-TPoE IEEE 802.3af
Потребляемая мощность: 1 — 10 Вт, в зависимости от условий и конфигурации
Мощность динамика: 1 Вт
Диапазон рабочих температур: -40…+60 °С
Видеокамера (опционально): цветная FULL-HD, 1920х1080, 30 fps, H.264, f=3.7 мм (обзор по горизонтали 90 град)
Подключение к сети Ethernet: 10BASE-T/100BASE-T(x)
Подключение к SIP: Протоколы UDP/TCP/TLS

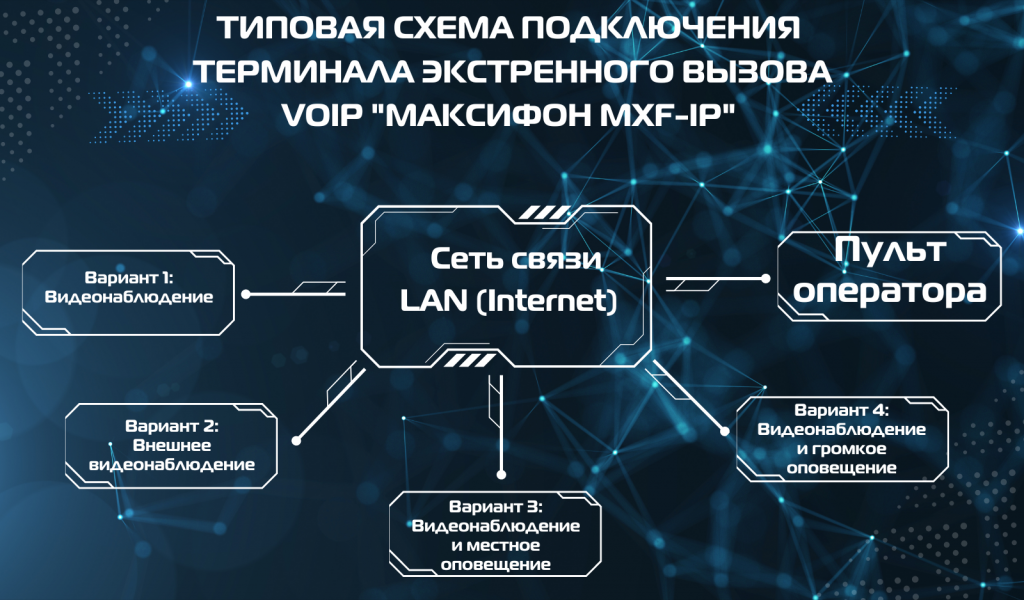

scheme_mxf-ip_2017
Системы связи «Безопасный город» предназначены для обеспечения общественной безопасности и правопорядка за счет своевременного получения информации об оперативной обстановке и возможности своевременного реагирования. Позволяют организовать двустороннюю аудио/видео связь потерпевшего и дежурного, осуществить громкое оповещение, видеозапись, а также локализовать место происшествия на электронной карте города для оперативного направления наряда. Работает по различным каналам связи (IP, телефонная) с выводом на удаленные отдельные АРМы. Может быть реализована как автономная система, так и в составе ДДС и ЕДДС муниципальных органов власти.

scheme_safe_city

СОСТАВ:

  • Автоматизированное рабочее место (АРМ) оператора программно-аппаратного комплекса «Безопасный город»).
  • Распределенные вандалозащищенные всепогодные абонентские терминалы экстренного вызова «Максифон МХF-IP».

Руководство пользователя

Примеры использования VOIP Максифона MXF-IP

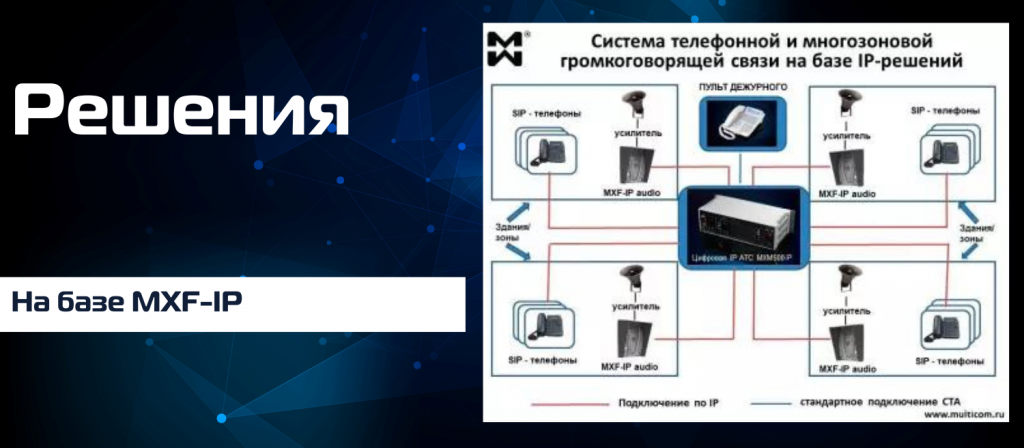

Изображение IP переговорного устройства и схемы многозоновой ГГС

Комплексная система телефонной связи и многозоновой ГГС; IP решение с использованием модификации MXF-IP audio.
Кликните по картинке, чтобы посмотреть условия задачи и обоснование.



Изображение IP переговорного устройства и системы ГГС садоводства

Комплексное IP решение для современного садоводства. Кликните по картинке, чтобы узнать условие задачи и обоснование решения.

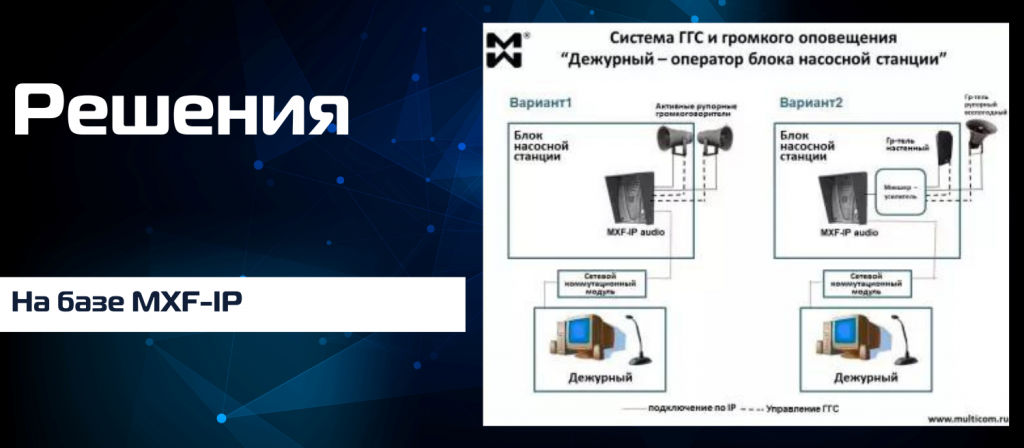

Изображение VOIP переговорного устройства и системы связи блочной насосной станции

IP решение для системы связи “Дежурный — оператор блочной насосной станции”..
