Модуль ТЧ Максиком купить

Модуль ТЧ

4-х проводный
1 канал ТЧ
Кол.
  • Описание
  • Решения

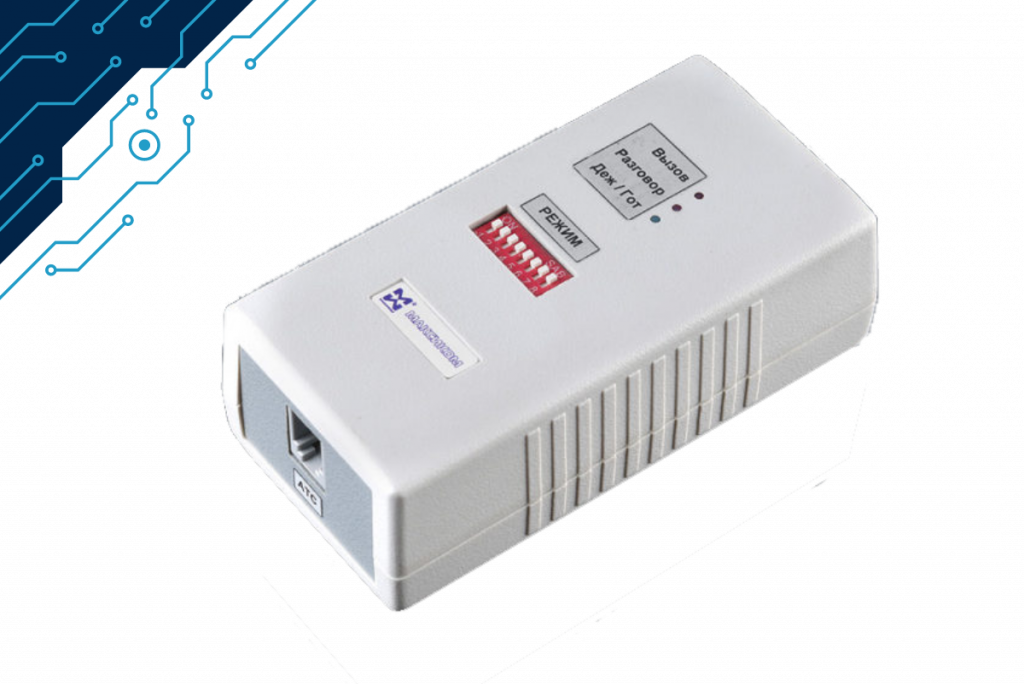

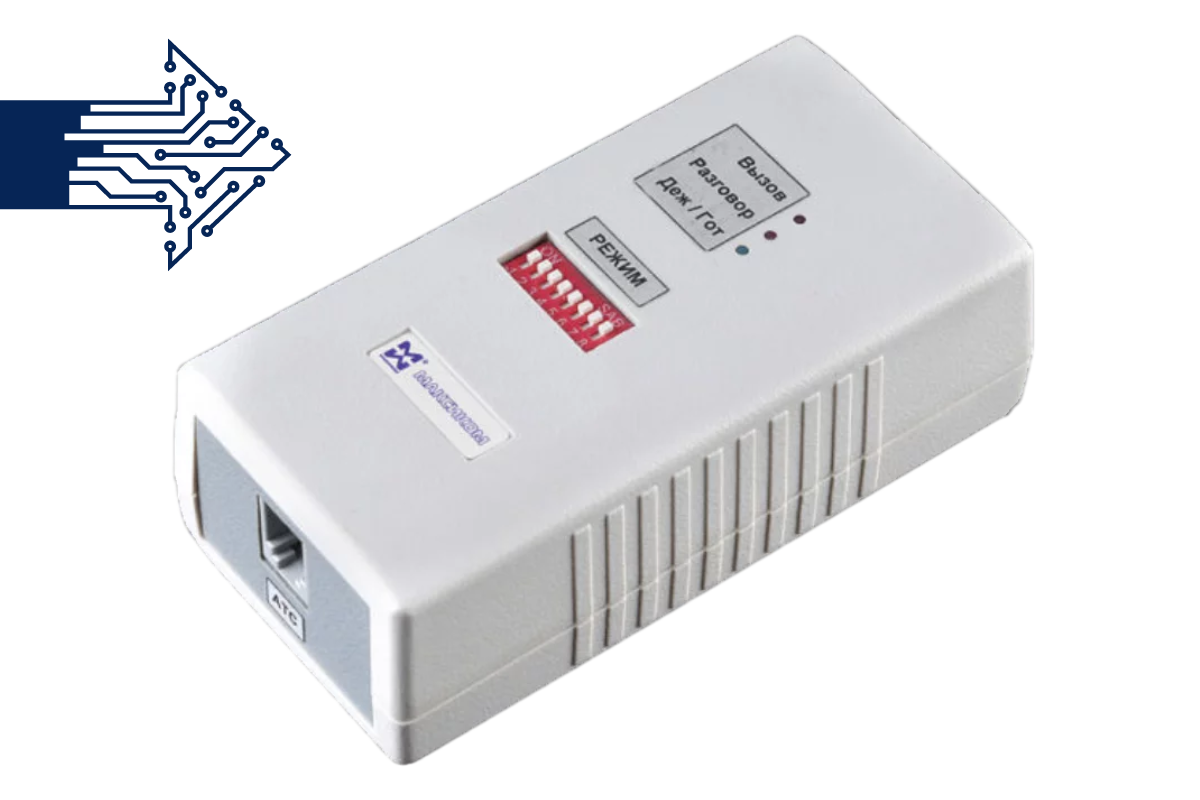

Модуль ТЧ для применения с Мини АТС Максиком

Модуль ТЧ предназначен для подключения к одной абонентской линии АТС МАКСИКОМ 4-х проводных каналов ТЧ. Модуль обеспечивает:

  • набор номера и прием по каналу ТЧ;
  • прием и передачу вызывных сигналов по каналу ТЧ;
  • питание от АЛ АТС.

Задача и решение — Мини АТС и Модуль ТЧ

Мини АТС могут эффективно использоваться в ведомственных и специальных системах связи в качестве малых оконечных и транзитных АТС, пультов оперативно-диспетчерской связи и выноса абонентской емкости. Это возможно при условии, что выполняется ряд важных дополнительных требований.

Одним из таких требований является передача телефонных сигналов между АТС, входящих в систему связи, в нормализованной эффективно передаваемой полосе частот 300…3400 Гц. Для выполнения конкретных служебных задач крайне важно, чтобы некоторые абоненты одной из мини АТС, входящих в систему связи, могли пользоваться всеми разрешенными правами абонента другой, удаленной, мини АТС.

Однако, количество таких абонентов, равно как и количество разрешенных каждому из них прав — параметры, которые определяются исключительно особенностями конкретной системы связи. Более того, со временем параметры могут измениться.

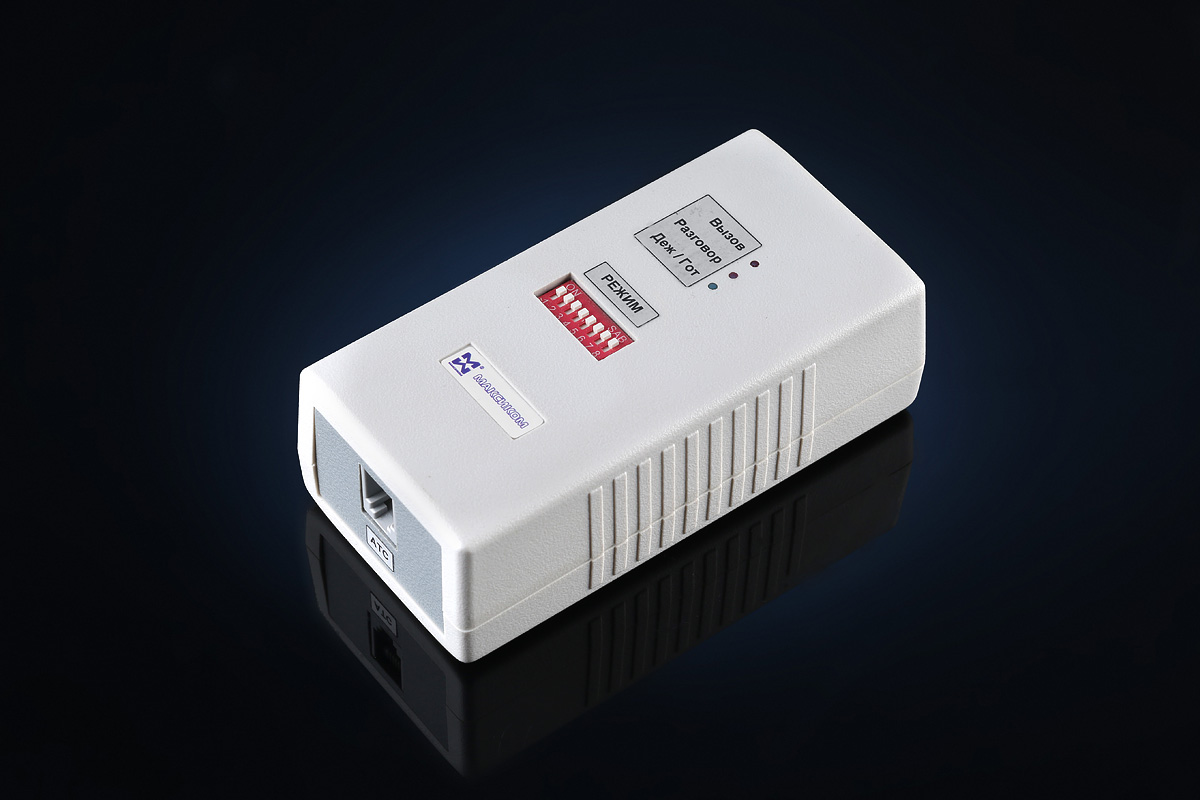

Модуль (адаптер) канала ТЧ, разработанный нашей компанией, является удобным и гибким решением:

  • Устройство содержит два порта, один из которых служит для подключения к абонентской линии Мини АТС, а другой для подключения 4-х проводного канала ТЧ,
  • Абонентской линией Мини АТС адаптер воспринимается, как телефонный аппарат, т.к. по сути имитирует его работу. Соответственно, адаптер получает питание от абонентской линии,
  •  “На стороне” удаленной мини АТС также находится аналогичный адаптер, подключенный и к порту АЛ этой Мини АТС, и к 4-х проводному каналу ТЧ.

Модуль (адаптер) ТЧ поддерживает протокол АДАСЭ, а также обеспечивает сопряжение с радиостанциями. Таким образом, использование адаптеров канала ТЧ позволяет включать мини-АТС в системы ведомственной связи с соблюдением всех специфических требований и при этом не менять архитектуру самой Мини АТС, и в полном объеме сохранять ее сервисные функции.

В зависимости от режима адаптеров передача сигналов осуществляется либо на частоте 2100Гц, либо на частоте 2600Гц. Для связи Мини АТС между собой рекомендуется использовать режим 2100Гц, который настраивается на обоих адаптерах. Передача сигнализации с Мини АТС на Мини АТС осуществляется двухчастотным методом DTMF.

Подробное описание работы адаптера и особенности программирования мини-АТС описаны в Руководстве пользователя, которое входит в комплект поставки.

Мини АТС и Модуль ТЧ Максиком описание

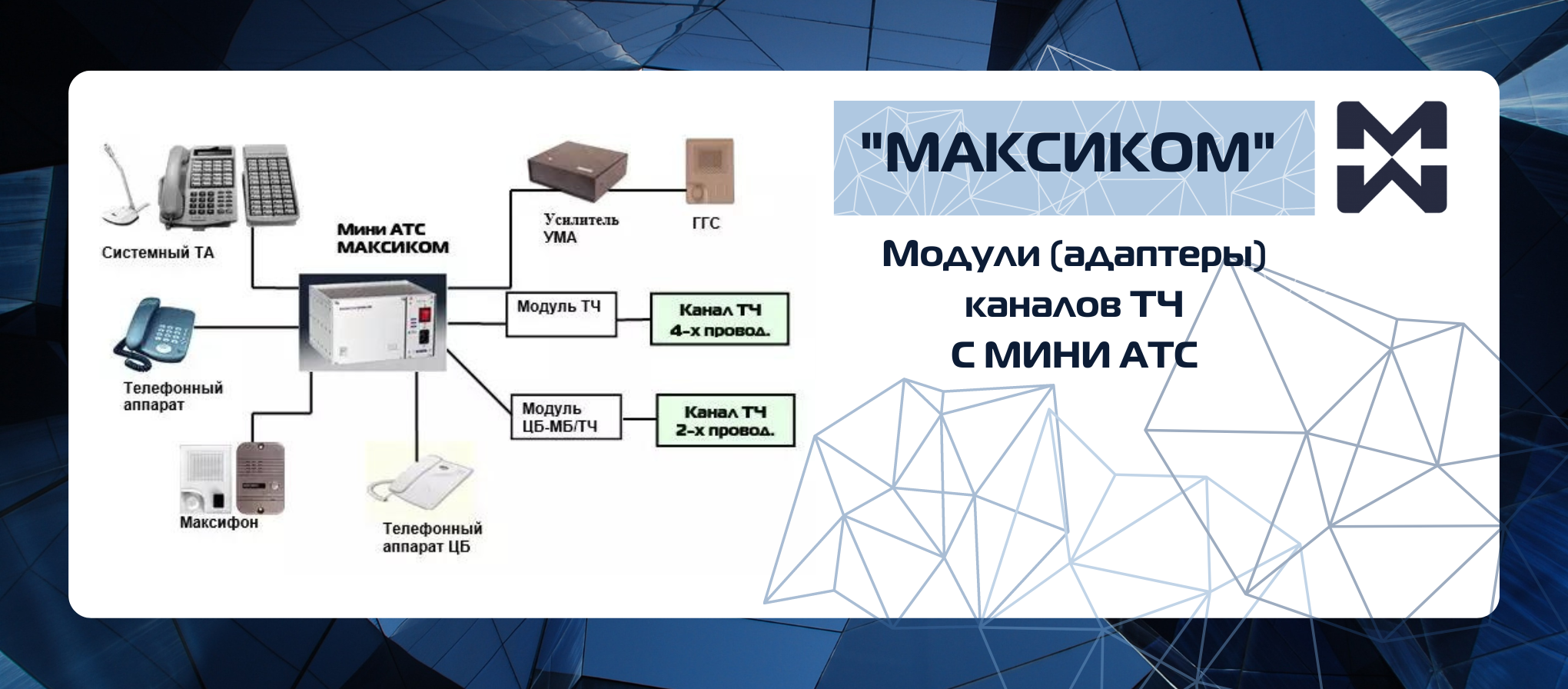

Модули (адаптеры) каналов ТЧ позволяют использовать Мини АТС Максиком в сетях МО, МВД, МЧС, ЖД и ЕЭС

В частности, возможна организация комплексных систем управления связью, в рамках которых абоненты одной Мини АТС фактически управляют функциями, осуществляемыми другой Мини АТС. Связь между соответствующими абонентскими линиями двух Мини АТС осуществляется через канал ТЧ.

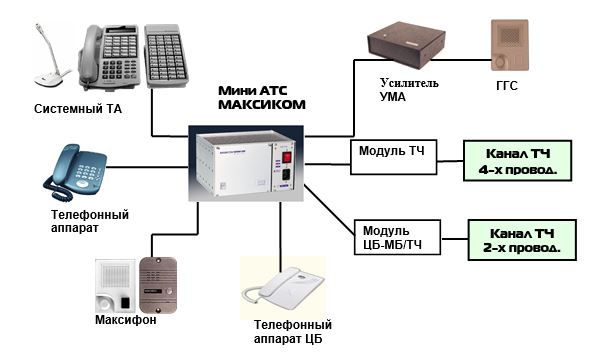

К оконечной Мини АТС можно подключить различное дополнительное оборудование:

Модули (адаптеры) каналов ТЧ позволяют использовать Мини АТС Максиком в сетях МО, МВД, МЧС, ЖД и ЕЭС
