Переговорное устройство громкой связи Максифон MXFvs
Режим связи - дуплекс.
Материал корпуса - сталь.
выдерживает многократные санитарные обработки.
Регулировка громкости динамика и чувствительности микрофона, режимы ручного приема вызова и автоприема.
- Описание
- Спецификации
- Решения
- Скачать

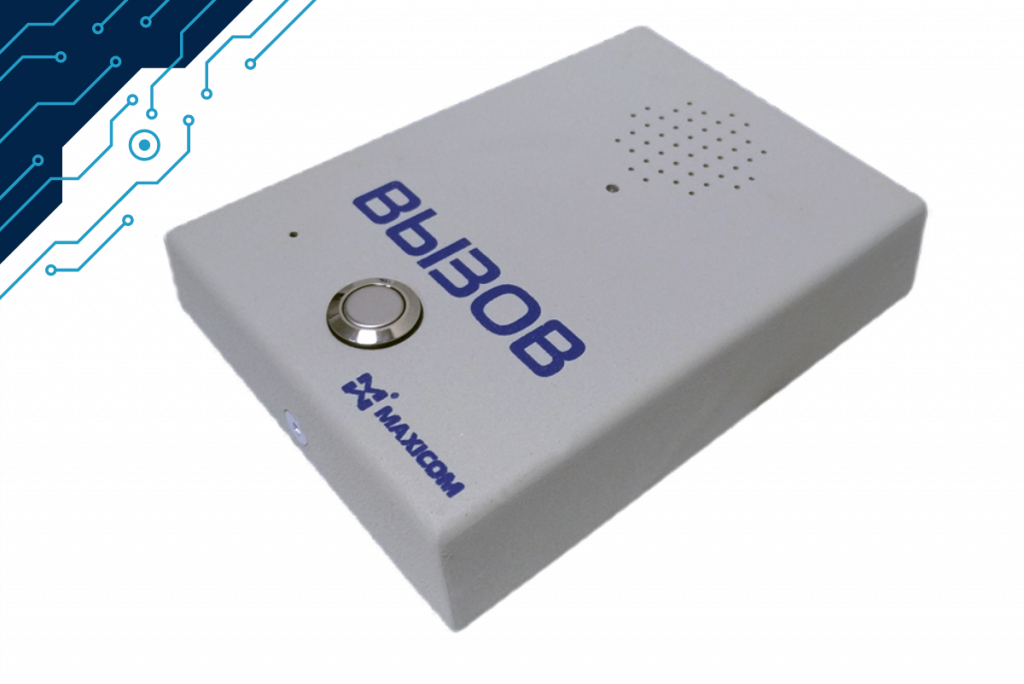

Максифон MXFvs выпускается в двух базовых исполнениях: светлом (1) и темном (2). Устройства в светлом корпусе, как правило, закупаются медицинскими учреждениями. Для больниц и госпиталей на корпус по желанию Заказчика может быть нанесена крупная надпись ВЫЗОВ и (или( иная инфографика. Кроме того, корпуса устройств могут быть по заказу окрашены в любые другие цвета. Укажите в заявке цвет RAL.
Печатная плата и другие детали устройства располагаются внутри корпуса (4), шлейф выводится с задней стороны (5).

Возможны самые разные варианты исполнения по индивидуальному заказу. В том числе, и такой. как показано на рисунках выше.

Максифон MXFvs в составе комплекта палатной сигнализации и связи. Такими устройствами оснащены палаты нескольких инфекционных госпиталей МО , больниц и стационаров.
ОПРЕДЕЛЕНИЕ
- Переговорное устройство громкой связи. Обеспечивает двустороннюю громкую связь в режиме “свободные руки”.
- Дуплексное переговорное устройство. Имитирует работу телефонного аппарата без номеронабирателя с системой спикерфона. Таким образом, собеседники одновременно и говорят, и слышат друг друга.
- Проводное переговорное устройство. Подключается к портам АЛ и получает питание от абонентской линии.
- Абонентское переговорное устройство. Работает в составе АТС торговой марки Максиком®. Имеет системный (аппаратный или программный внутристанционный) номер абонентской линии, к которой подключен. Для этой АЛ, программируется установка “аппаратная поддержка адаптеров MБ и ТЧ”.
- Антивандальное переговорное устройство IP54. Выпускается в стальном корпусе. Степень защиты IP54. Сохраняет работоспособность при многократных санитарных обработках поверхности. В связи с этим рекомендуется к применению в системах палатной связи и сигнализации инфекционных больниц и отделений.
- Вызывная панель с простым управлением. Корпус MXFvs оборудован универсальной кнопкой CALL, которая служит как для отправки, так и для приема вызова. Предусмотрен режим “автоприем/автоотбой.”
Система палатной связи и сигнализации с применением MXFvs прошла государственную экспертизу. Пример реализации — многопрофильный медицинский центр МО РФ (г. Нижний Новгород).

Проверка устройств на специальном стенде — обязательная процедура. На фотографии — проверка устройств перед отправкой в Нижний Новгород.

А это кадр из другого репортажа. Идет дезинфекция помещений перед открытием центра МО РФ в Нижнем Новгороде.
Вот теперь вы сможете разглядеть устройства в репортажах НТВ и нижегородского телевидения.
ФУНКЦИИ И ВОЗМОЖНОСТИ
- Громкая связь “АТС-Максифон”. Вызвать конкретный Максифон можно с любого телефонного аппарата, подключенного к системе. В зависимости от конкретной задачи программируется соответствующая схема наведения. Абонент АТС набирает внутристанционный номер линии Максифона (аппаратный или программный). Переговорное устройство подает звуковой сигнал “Вызов”. Если устройство работает в режиме автоприема, достаточно подойти к микрофону и ответить. По окончании разговора Максифон автоматически освободит линию. Если установлен ручной режим, для ответа нужно нажать на кнопку CALL. Закончить разговор можно либо дождавшись автоматического освобождения линии, либо принудительно — повторно нажав кнопку CALL.
Для переключения режима служит верхний переключатель на задней панели. По умолчанию установлен в режим ручного приема.
- Громкая связь “Максифон-АТС”. В зависимости от задачи вызов с конкретного Максифона наводится на соответствующий телефонный аппарат (системный, выполняющий функции диспетчерского пульта, обычный проводной ТА или DECT). Пользователь АТС нажимает на кнопку CALL, и АТС в соответствии с запрограммированной схемой наведения, подает вызов на соответствующий телефонный аппарат.. Для того чтобы закончить разговор. Пользователь Максифона должен либо повторно нажать кнопку CALL, либо дождаться автоматического освобождения линии.
- Временное отключение микрофона во время разговора. Функция MUTE реализуется нажатием кнопки CALL более 1 сек.
- Опция управление внешней лампой. Используется в системах палатной связи и сигнализации, а также в системах специальной связи. Вызов, поступивший с Максифона, дублируется световым сигналом. Например, если вызов поступил из палаты, дежурная медсестра не только услышит звонок на своем пульте (или на DECT, который используется в качестве мобильного дублера пульта), но и увидит световой сигнал.

На схеме приведен один из вариантов подключения переговорного устройства. Обратите внимание на способ подключения.
- Опция “Линейный выход”. Устройство, оборудованное этой опцией, используется для организации дополнительного канала громкоговорящей связи. К линейному выходу подключается усилитель низких частот, а к нему — громкоговоритель/громкоговорители. В таком режиме устройство не используется для двусторонней связи.
ПРИМЕНЕНИЕ MXFvs В СИСТЕМАХ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ.
Абонентское переговорное устройство MXFvs имеет степень защиты IP54. Прочный стальной корпус сохраняет работоспособность устройства при многократных санитарных обработках.
Возможны различные схемы подключения вызывного оборудования с использованием MXFvs.
Вариант 1. Каждая койка в палате оборудована переговорным устройством и кнопкой вызова.
Вариант 2. Палата оборудуется одним переговорным устройством, но при этом каждая койка оборудована кнопкой вызова.
Вариант 3 Каждая койка оборудована кнопкой вызова, при этом от каждой кнопки идет своя линия на пост дежурной медсестры. Переговорное устройство — одно на палату.
ДОПОЛНИТЕЛЬНЫЕ СПОСОБЫ ЗАЩИТЫ УСТРОЙСТВА.
Максифон MXFvs применяется в системах диспетчерской связи в помещениях, имеющих высокий уровень влажности и других агрессивных факторов.
Пример применения — диспетчерская связь для очистных сооружений.
Другие примеры применение Максифона MXFvs
Диспетчерская двухсторонняя ГГС для склада
Система оповещения классов и кабинетов в образовательном учреждении
Система диспетчерской связи для СТО.
Для использования в специальных системах связи рекомендуется еще одна модель переговорного устройства громкой связи по стандарту IP54 — МАКСИФОН MXFvsu.
Абонентское переговорное устройство МАКСИФОН MXFvs работает в составе АТС МАКСИКОМ.
Основные характеристики:
- Тип связи — Дуплекс.
- Максимальный шлейф при работе с АТС — 600 Ом.
- Входное сопротивление устройства — 600 Ом.
- Выходная мощность встроенного громкоговорителя — не менее 1 Вт.
- Специальные режимы — автоприем
- Рабочая температура: от -5 до +50 °C
- Размеры — 140х107х28 мм
- Исполнение IP54
Устройство корпуса
- универсальная кнопка CALL управления режимами работы со светодиодными индикаторами,
- двухжильный провод для подключения к абонентским линиям
- регулятор громкости (под задней крышкой),
- регулятор чувствительности микрофона (под задней крышкой)
Индикация режимов работы
- Дежурный режим. Зеленый индикатор мигает с периодом 1 сек и скважностью 1:20
- Режим разговора. Зеленый индикатор светится непрерывно.
- Режим отключения микрофона (MUTE). Инициируется продолжительным (более 1 сек) нажатием кнопки CALL. Индикатор непрерывно светится красным. Выключение режима — повторное нажатие кнопки CALL.
Устройство применяется
- в системах палатной связи и сигнализации. Приоритетное применение — палатная связь для инфекционных больниц и отделений.
ПРИМЕРЫ
Оперативная связь для инфекционной больницы. Комплект сигнализации и связи на 64 койко-места.
Комплект палатной связи для мельцеровских боксов
Палатная связь для реабилитационного отделения.
- в специализированных системах связи, в которых используется не только стандартный режим дуплексной ГГС
ПРИМЕРЫ
- В системах связи для образовательных учреждений
ПРИМЕРЫ
Список решений на базе коммутаторов МАКСИКОМ, абонентских переговорных устройств МАКСИФОН и другого оборудования представлен в разделе «Решения от А до Я«.
