Цифровые АТС: плата расширения IP500 для MXM500

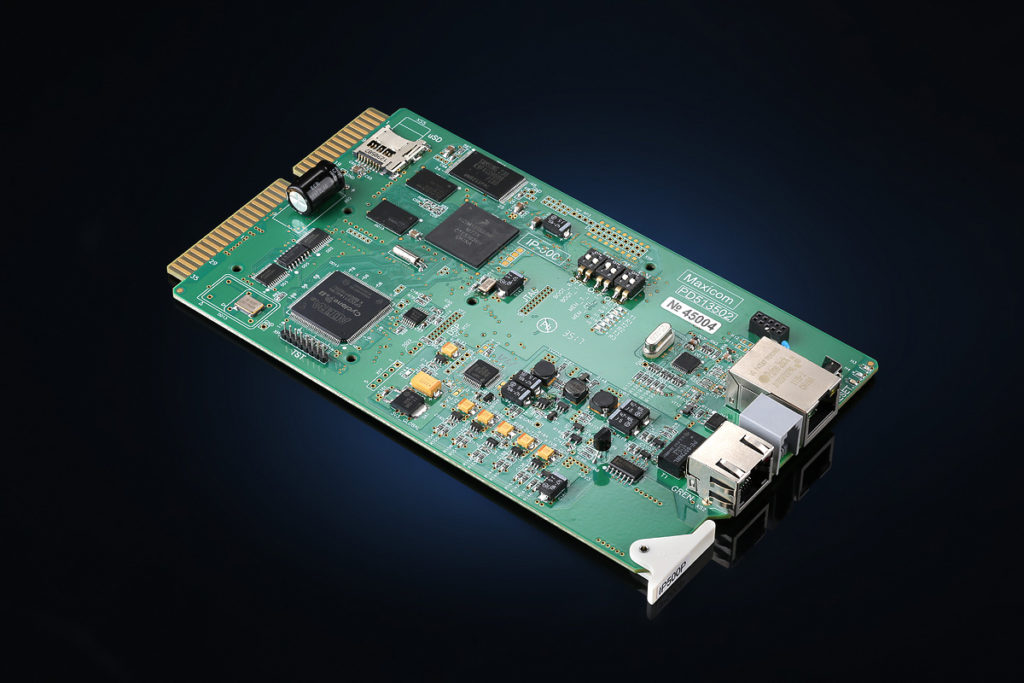

Плата расширения IP500P для мини АТС MXM500P

Количество IP абонентов: 128
Совместимость: MXM500P
Кол.
  • Описание
  • Скачать

Плата расширения IP500P предназначена для расширения функционала станций MXM500P обеспечивая подключение станции к сети Ethernet.

Плата IP500P устанавливается в ведущую корзину станции и соединяется с коммутационным полем станции через кабель спарки. Спарочное соединение платы IP500P обеспечивает до 20 одновременных соединений между VoIP абонентами, и другими абонентами станции.

Плата обеспечивает создание SIP и IAX2 транков, как локальных, так и с сетями глобальных операторов, подключение к станции SIP, IAX2 и H.323 абонентов, а также удалённое конфигурирование и управление станцией MXM500P через сеть Ethernet.

Плата IP500P подключается к сети через Ethernet 10BASE-T/100BASE-T(x).
Поддерживаются static-IP и DHCP. Поддерживаются дополнительные статические маршруты.

Поддерживаемые кодеки: G.711a, G.711u, G.722, GSM, G.726, ADPCM, Speex. Поддержка T.38.

Плата обеспечивает возможность SIP-video звонков.

К одной станции MXM500P может быть одновременно подключено до 2-х плат IP500P.

Плата обеспечивает от 20 единовременных разговоров, в зависимости от типа и настроек абонентских устройств, а также используемых кодеков. (64 IP транка, 128 IP абонентов).
При использовании кодеков с высокой степенью сжатия, а также при использовании SIP-video, максимальное количество одновременных разговоров может быть уменьшено.

Плата обеспечивает эхоподавление для соединений между VoIP абонентами, и абонентами, подключенными к другим платам станции.

Индикация платы позволяет определить текущий статус Ethernet соединения, статус канала спарки, а также примерное количество занятых каналов, примерную загрузку процессора платы и статус конфигурации платы IP500.

На плате имеется разъём для установки micro-SD карты. Установленная micro-SD карта является опцией, и предназначена для сбора отладочной информации, логов и биллинга платы IP500.

На плате имеются разъёмы:
— RJ-45 «Ethernet» для подключения к соответствующей сети.
— RJ-45 «Спарка» для подключения спарочного кабеля.
— RJ-10 «UART» для подключения к последовательному интерфейсу платы процессора станции C500.

Конфигурирование платы IP500 выполняются через общий конфигуратор станции MXM500P.

Web интерфейс позволяет отслеживать текущий статус платы, сетевые настройки и соединения, статус спарочного канала, и обеспечивает возможность обновления ПО платы IP500P. Также web интерфейс предоставляет возможность выгрузки отладочной информации.

Важно! При подключении Платы IP500P, на плату процессора C500P, необходимо установить
плату согласования на процессор CD500P

Документация

Программное обеспечение

ВАЖНО! Если у вас ПО платы IP500P версии 1.6 и конфигуратор 1.8.35, и при этом нет замечаний по настройкам исходящей маршрутизации внешних звонков, то менять конфигурацию не следует.

При переходе с v1.6 на v1.9 платы IP500P конфигурация должна быть вручную очищена и введена заново для нового ПО платы и конфигуратора.

Для корректной работы платы IP500P рекомендуем использовать рабочую программу станции v2.3.56
