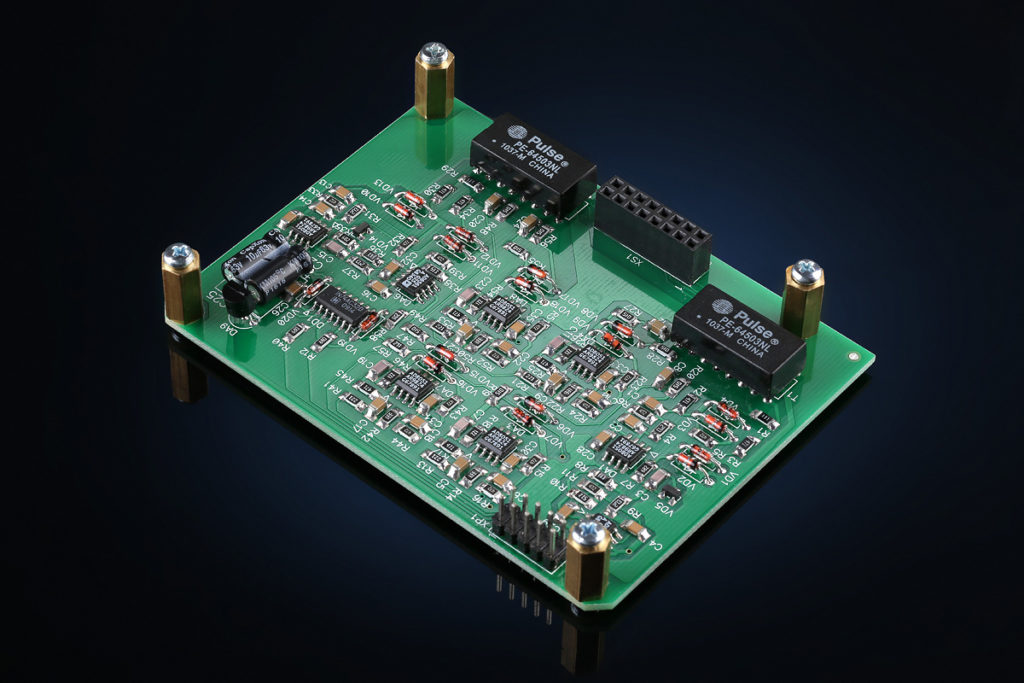

Плата согласования CD500P, устанавливается на C500P. Для сопряжения с блоками расширения B500P. CD500P — комплект согласования на процессор, который устанавливается на плату процессора и, в отличие от других функциональных модулей, не занимает отдельное платоместо. Комплект расширения CD500P понадобится в следующих случаях
- Расширение емкости АТС за счет объединения двух или трех блоков MXM500.
- Расширение емкости АТС за счет установки в базовый блок одной или двух плат E1500P либо одной или двух плат IP500P.
CD500P обеспечивает согласование и гальваническую развязку электрических интерфейсов внутри микросхем с электрическими сигналами в кабеле. Установка платы CD500P необходима также и в том случае, когда к цифровой АТС MXM500 подключаются мини АТС предыдущих поколений: MXM120 и MXM300. Во всех случаях объединения блоков плата CD500P устанавливается на процессор, который расположен в ведущем блоке. В “ведомых” блоках на место процессора устанавливается плата сопряжения. Потенциальные возможности расширения емкости цифровой АТС указаны в таблице на вкладке «Решения». Установка CD500P не потребуется только в одном случае: используется один блок АТС, при этом не устанавливаются ни E1500P, ни IP500P.
Стандартные варианты расширения емкости MXM500P и использование платы согласования Зеленым фоном выделен случай, в котором не требуется установка комплекта согласования. Во всех остальных случаях она потребуется.
Плата/количество | Базовые возможности | |||
Блоков АТС | Ip-абонентов (SIP-телефонов) | Дополнительно свободных портов СЛ, АЛ и СТА | ||
E1-500P | 0 | 1 | 0 | 160 (!) Не требуется установка CD500P на центральный процессор. |
2 | 0 | 320 | ||
3 | 0 | 480 | ||
1 (обеспечивает до 100 СЛ, при этом одновременно могут использоваться для разговоров 30 СЛ) | 1 | 0 | 150 | |
1 (аналогично) | 2 | 0 | 310 | |
2 (до 200 СЛ; используется в том случае, если выход на город обеспечивают два разных оператора; по каждому из них одновременные разговоры могут вестись по 30 СЛ) | 1 | 0 | 140 | |
IP500P | 1 | 1 (обеспечивает 64 IP-транка (64 внешних IP) и 128 IP-абонентов) | 128 | 150 |
