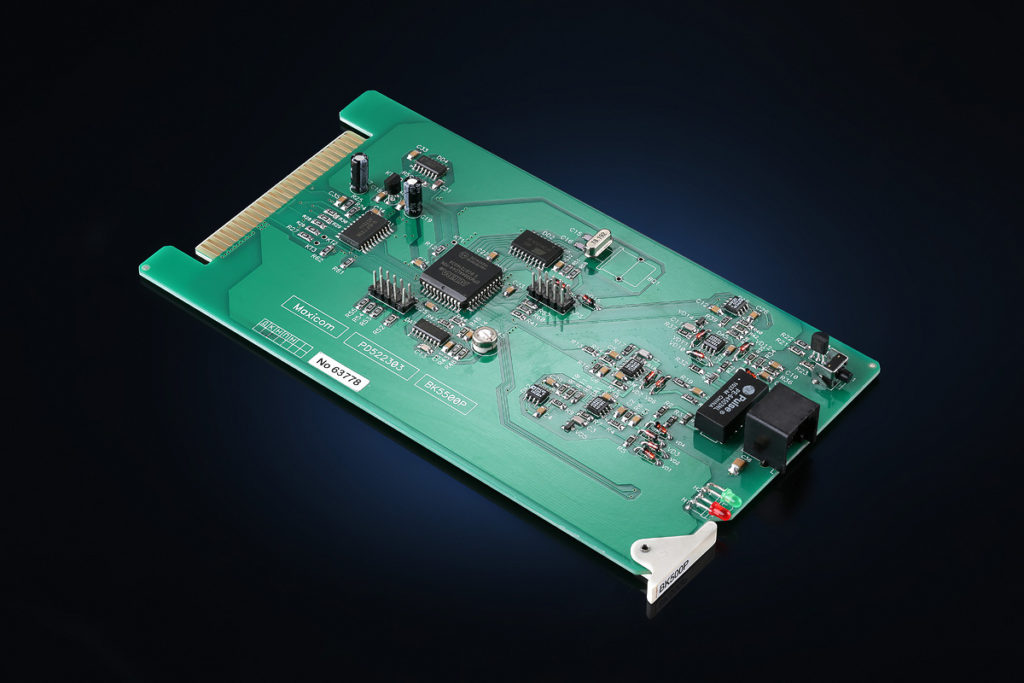

Плата сопряжения с MXM500P Модуль сопряжения BK500P устанавливается во второй и третий блоки цифровой АТС MXM500P при создании комплекса из двух или трех блоков АТС. Блоки соединяются кабелем сопряжения, который входит в комплект поставки. Блок, в который устанавливается модуль сопряжения, автоматически становится ведомым, т.е. подчиняется командам центрального процессора цифровой АТС, установленного в ведущем блоке. Таким образом, модуль сопряжения является сопроцессором, который обеспечивает согласованную работу всех блоков АТС и исполнение программных установок. Посредством этого модуля организуется связь и сервис с Ведущим блоком АТС с помощью двух внутренних цифровых потоков Е1 (4 Mbps), и обеспечивается 60 одновременных соединений. Комплекс из блоков “ведет себя” как единая станция с единым коммутационным полем и номерным планом. Использование платы сопряжения позволяет не только увеличить емкость, но и существенно сократить объем кроссировочных работ, никак не снижая качество и надежность связи. Объединение “корзин” в единый комплекс не наносит никакого ущерба сервисным функциям. Варианты комплексов представлены на вкладке «Решения».
Варианты использования платы сопряжения
Комплекс АТС, емкость и другие возможности | Первый блок | Второй блок | Третий блок |
Комплекс из трех блоков АТС MXM500/ Емкость — 480 портов | Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. | Ведомый. На место процессора устанавливается плата сопряжения BK500P. | Ведомый. На место процессора устанавливается плата сопряжения BK500P. |
Комплекс из двух блоков АТС MXM500P, в первый блок установлена плата E1500P 100 СЛ +310 портов | Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. | Ведомый. На место процессора устанавливается плата сопряжения BK500P. | — |
Комплекс из двух блоков АТС MXM500P, в первый блок установлена плата IP500P 64IP-транка, до 128 SIP-телефонов + 310 портов | Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. | Ведомый. На место процессора устанавливается плата сопряжения BK500P. | — |
Кроме того, возможны дополнительные решения:
- Увеличение количества блоков АТС в комплексе до 4-х с использованием модуля цифровой коммутации Е1
- Подключение к MXM 500 P АТС предыдущих поколений: MXM120 и MXM300. В этом случае в станциях предыдущих поколений вместо модуля сопряжения BR500P устанавливаются свои модули сопряжения BK120 или BK300.
Сформулируйте свои пожелания в свободной форме, напишите или позвоните нам, и специалисты компании подготовят для Вас индивидуальное решение с полным подбором техники, согласованием параметров и дальнейшей поддержкой.
