Центральный процессор цифровой АТС MXM500P

Центральный процессор MXM500P

Основной процессор для базового блока B500P
Совместимость: MXM500P
Кол.
  • Описание
  • Решения

Доставка оборудования Мультиком в новые регионы РФ

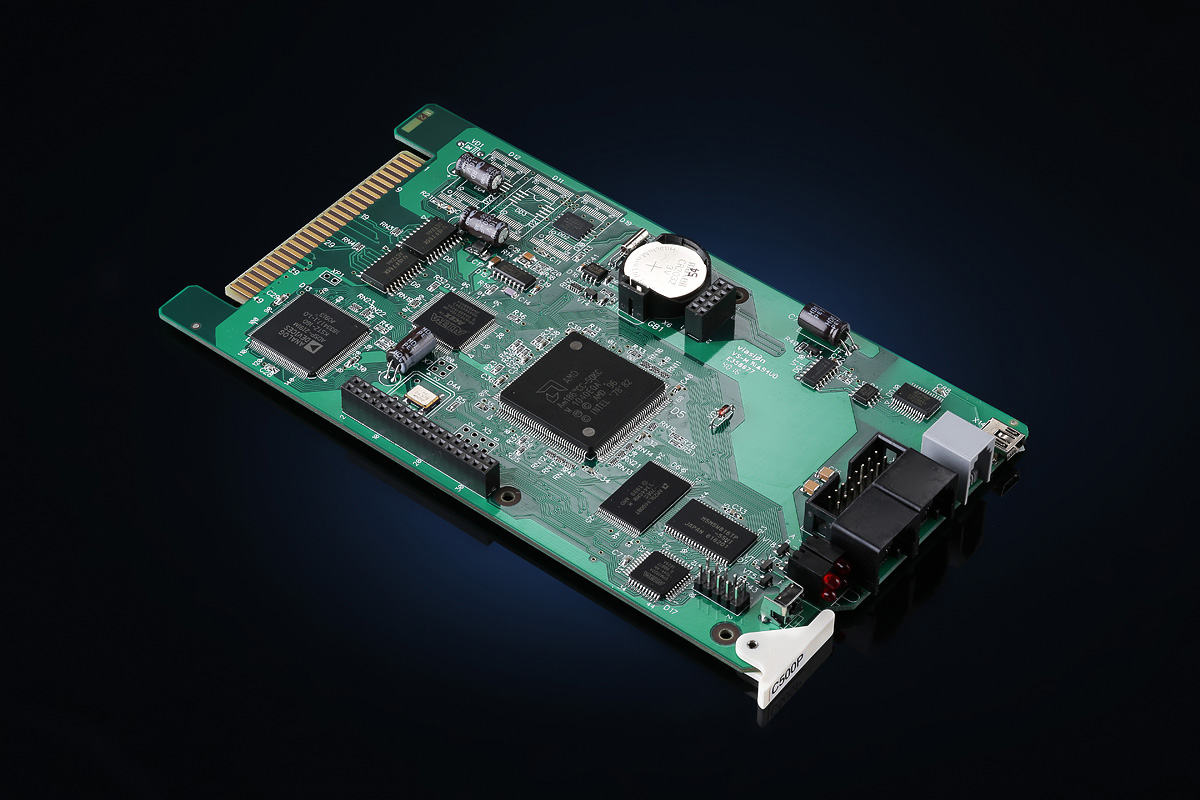

Основной процессор для базового блока B500P

Модуль C500P предназначен для работы в составе УАТС «Максиком» модели MAXICOM МXM500-P в качестве центрального процессора, управляющего работой всех плат расширения, то есть работой всей станции. В центральном процессоре хранится вся информация о выполненных соединениях (звонках)- дата, время переговоров. К центральному процессору можно подключить компьютер и управлять всеми сервисными возможностями станций MXM500P. Центральный процессор устанавливается в базовый блок цифровой АТС, в крайнее левое платоместо (дополнительно обозначено как “Пр”) Правее центрального процессора расположены места для установки функциональных модулей. Функциональные модули устанавливаются в 16 универсальных платомест, обеспечивая в общей сложности до 160 портов, которые могут быть использованы для подключения СЛ и абонентских устройств, включая системные телефоны. Конкретное количество портов СЛ, АЛ и СТА зависит от типа функционального модуля. Межмодульный монтаж внутри блока цифровой АТС выполнен на печатной материнской кросс-плате. Кроме того, на ней также находится схема самоконтроля управляющей части УАТС, результат которого отображается индикаторами. При нормальной работе УАТС непосредственно на кросс-плате непрерывно горит синий светодиод, а соседний красный либо также светится непрерывно, либо ритмично мигает. На самом процессоре располагаются четыре светодиода:. Расположение, функции и состояние  светодиодов центрального процессора

1 (MFA) Показывает состояние энергонезависимой памяти и обращение к аудиоданным (музыкальная заставка или приветствие DISA). В норме этот светодиод выдает постоянное частое мерцание. При перепрограммировании станции наблюдаются редкие вспышки. 2 (MFD) Характеризует работу сигнального процессора. Если светодиод мигает с частотой 4 раза в секунду, сигнальный процессор исправен и работает без сбоев. Любое другое состояние светодиода свидетельствует о неисправности в модуле процессора.
3 (MFB) Показывает режим работы драйвера конфигурации и тарификации. Одиночные вспышки периодом 1 сек свидетельствуют о том. Что драйвер находится в покое. Вспышки периодом 0.25 сек указывают на то. Что идет чтение данных в памяти Вспышки периодом 0.1 сек — идет запись данных. Двойные вспышки с периодом 1 сек свидетельствуют о том, что имеются несохраненные данные.. 4 (MFC) Технологический, используется при диагностике. Может иметь любое состояние, в зависимости от версии ПО и производимой операции.

При создании комплекса из двух или трех блоков АТС , блок, в который устанавливается центральный процессор, автоматически становится ведущим, а остальные блоки — “ведомыми”. В этих блоках на место процессора устанавливаются модули сопряжения. В случае установки в одном блоке платы E1500P  или платы IP500P , а также при организации комплекса из двух или трех блоков АТС на плату процессора в ведущем блоке дополнительно устанавливается комплект согласования CD500P. Возможные варианты организации комплексов представлены на вкладке “Решения”.

Объединение цифровых АТС в комплекс.

Комплекс АТС, емкость и другие возможности Первый блок Второй блок Третий блок
Комплекс из трех блоков АТС MXM500P Емкость — 480 портов Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. Ведомый. На место процессора устанавливается плата сопряжения BK500P. Ведомый. На место процессора устанавливается плата сопряжения BK500P.
Комплекс из двух блоков АТС MXM500P, в первый блок установлена плата E1500P 100 СЛ +310 портов Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. Ведомый. На место процессора устанавливается плата сопряжения BK500P.
Комплекс из двух блоков АТС MXM500P, в первый блок установлена плата IP500P 64IP-транка, до 128 SIP-телефонов + 310 портов Ведущий. В этот блок устанавливается модуль центрального процессора. На процессор устанавливается комплект согласования CD500P. Ведомый. На место процессора устанавливается плата сопряжения BK500P.

Кроме того, возможны дополнительные решения:

  • Увеличение количества блоков АТС в комплексе до 4-х с использованием модуля цифровой коммутации Е1
  • Подключение к MXM 500 P АТС предыдущих поколений: MXM120 и MXM300

Специалисты компании готовы подготовить и реализовать решение для Вашего предприятия.
