Системный телефонный аппарат модели STA30W предназначен для работы с гибридными мини АТС моделей MP11, MP35, MP48, MP80, цифровой IP АТС MXM500P, а также с некоторыми станциями предыдущих серий (при наличии соответствующего ПО).
Цвет STA30W — светло-серый модификации:

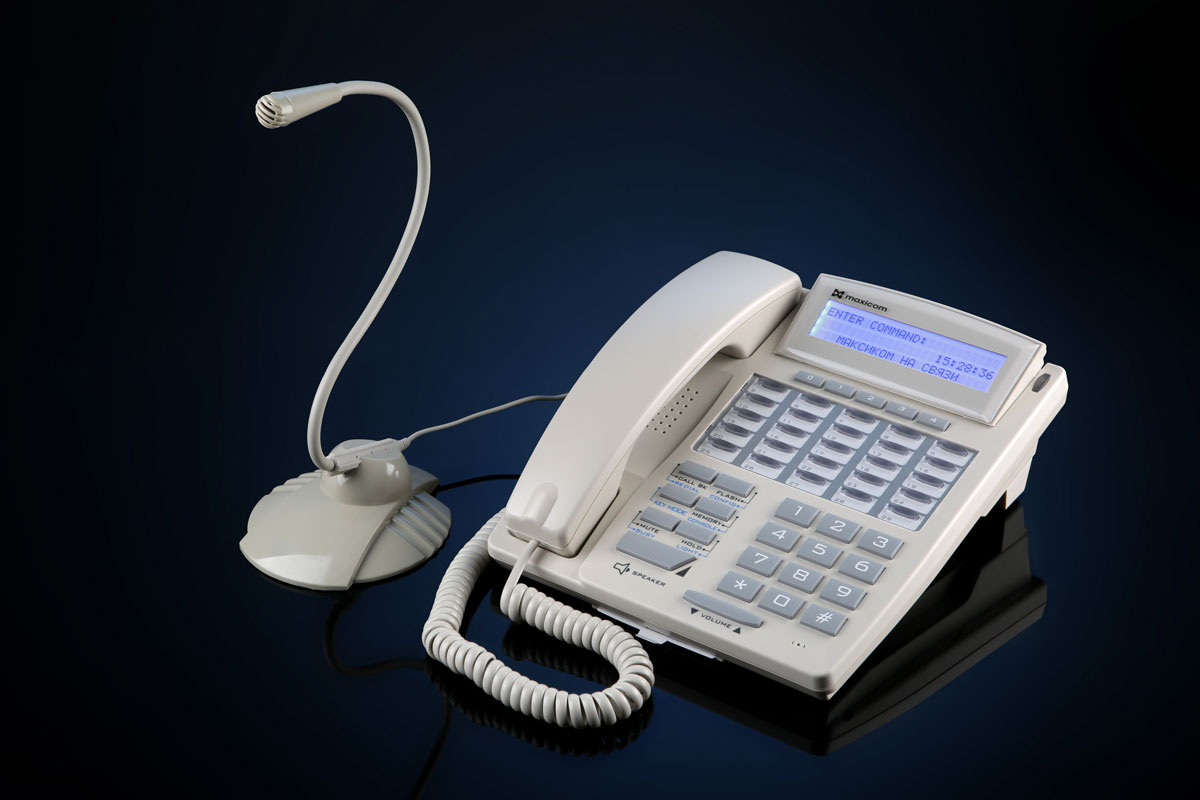

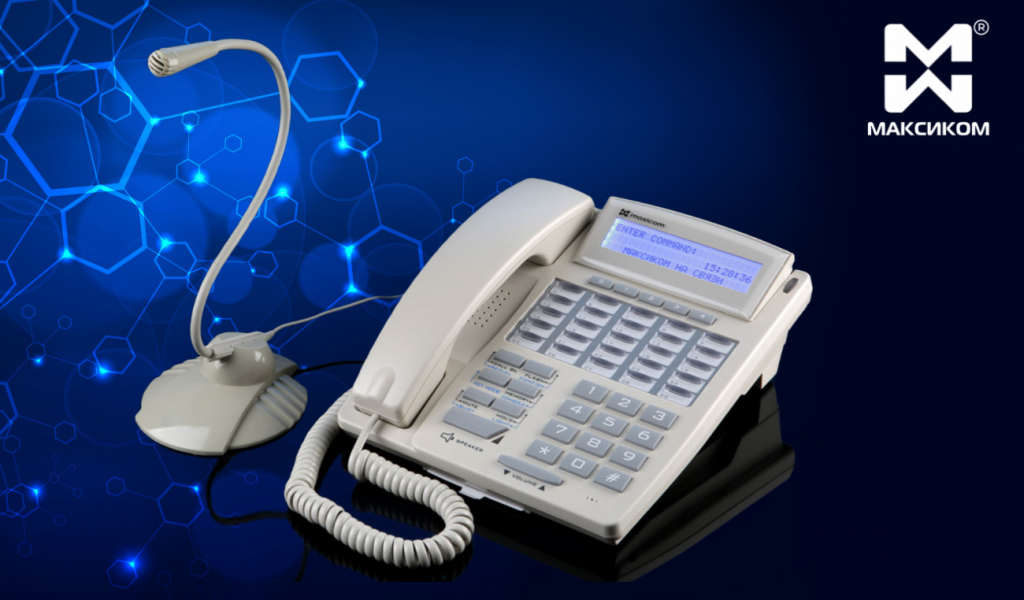

STA30Wm с выносным микрофоном
Эта модификация часто используется для организации пультов директорской и оперативно-диспетчерской связи.

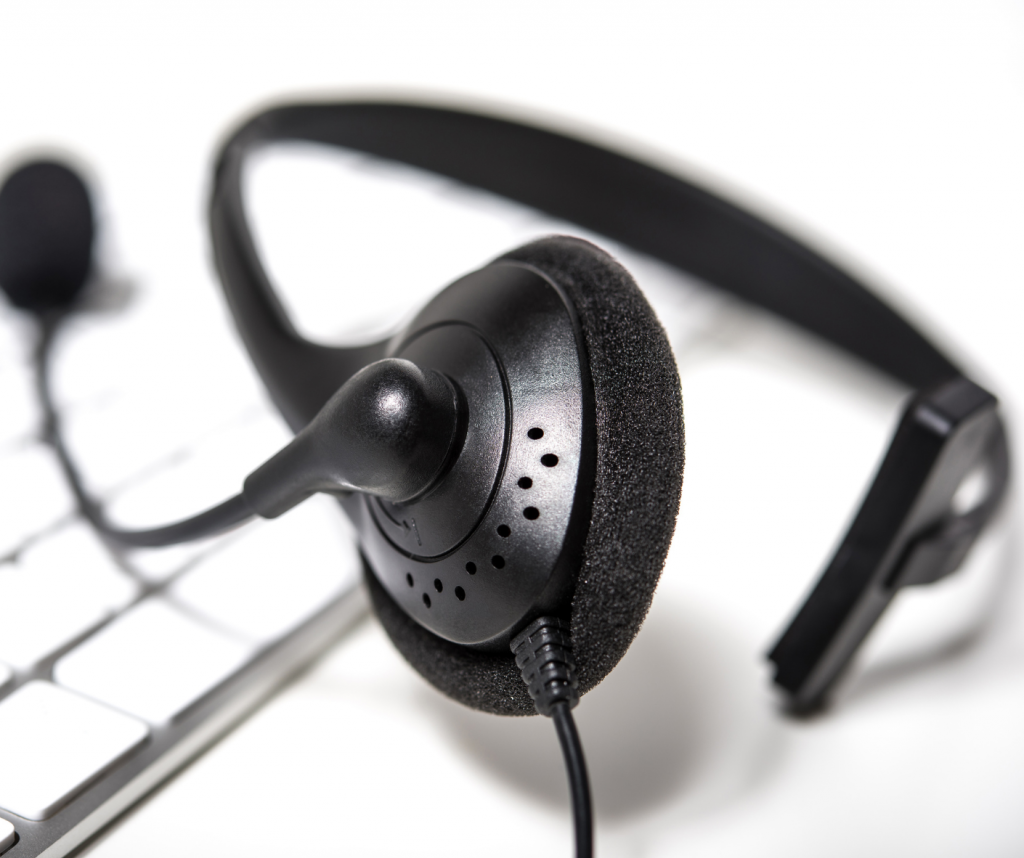

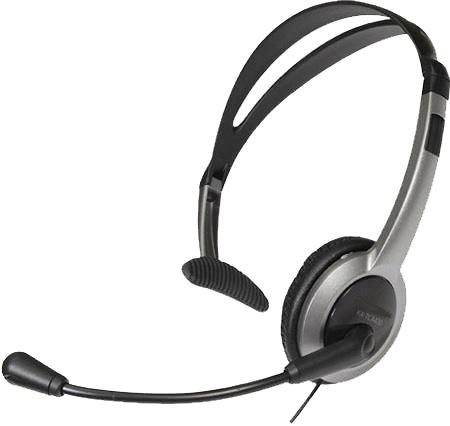

STA30Wh с выносной гарнитурой
Модификация с выносной гарнитурой используется в качестве пульта оперативного дежурного, а также в помещениях с высоким уровнем шума.
Кроме функциональных возможностей, присущих любому обычному комфортному телефонному аппарату (спикерфон, тастатура, кнопки прямого набора номера, дисплей), системный телефонный аппарат позволяет контролировать работу всей системы связи. Например:
- Индикация всей информации на жидкокристаллическом дисплее. Дисплей большой, высококонтрастный, трехстрочный, в каждой строке — 24 символа. Информация может отображаться как на русском, так и на английском языке,
- Выполнение многих функций мини АТС «Максиком» осуществляется путем нажатия одной клавиши (при этом не нужно нажимать кнопку FLASH, что дополнительно ускоряет обработку вызовов) с индивидуальным выбором набора этих функций самим пользователем,
- Визуальное контролирование состояния СЛ/АЛ по индикации кнопок прямого вызова. Таких кнопок на системном телефоне 25, они имеют двухцветную индикацию,
- Визуальное контролирование выполняемых действий на дисплее. При выполнении той или иной функции, вызванной пользователем при нажатии одной из кнопок, соответствующая информация будет отображаться на дисплее,
- Отображение на дисплее системного телефонного аппарата:
-Текущего времени и даты в пассивном режиме,
-Номера или имени звонящего внутреннего абонента,
-Вида и состояния текущего соединения (абонент и время);
-Введённой КОМАНДЫ для доступа к сервисным функциям мини АТС «Максиком».
Что необходимо установить в мини АТС, чтобы подключить системный телефон(ы)?
| Серия/модель |
Комплекты |
ПО |
| MP11/MP35 |
Многофункциональный комплект AP01 или AP02. В зависимости от выбранного комплекта, к мини АТС можно подключить один или два СТА (во втором случае также можно подключить 1 СТА и 1 консоль расширения). |
|
| MP48/80 19’’ |
Плата (платы) расширения AP04P. Каждый модуль AP04P обеспечивает подключение до 4-х системных телефонов и(или) консолей расширения. |
Рабочая программа версии 29.6 и выше. |
| MXM500P |
Плата (платы) расширения AP62 или SAP223. |
Рабочая программа версии 24.3 и выше |
Как подключить системный телефон к мини АТС?
Звуковой канал СТА подключается на красный и зеленый провода розетки СТА, цифровой — на черный и желтый. Между этими парами должно быть постоянное напряжение 30-33В минусом на звуковой паре. ВАЖНО!
- Подробные указания по подключению СТА к конкретным моделям мини АТС, таблицы с номерами и обозначениями портов и другая информация представлены в Руководствах по эксплуатации. Руководства входят в комплект поставки, кроме того, их можно бесплатно скачать в разделе,
- Порты для СТА являются уникальными и НЕ предназначены для подключения системных телефонов других изготовителей. Некоторое исключение составляет плата AD62P (соместимость MXM500P), предназначенная для подключения двухпроводных системных телефонов.
Что такое “мягкие” и “жесткие” кнопки?
Программируемые “мягкие” кнопки расположены в верхней половине лицевой панели системного телефона и имеют обозначения 0…24. Каждую такую кнопку можно запрограммировать на выполнение следующих функций АТС:
- Вызов АЛ или группы АЛ,
- Вызов СЛ или направления СЛ,
- Вызов ГГС,
- Набор номера из “записной книжки”,
- Быстрый сбор конференции или селекторного совещания (функционал селекторного совещания поддерживается MXM500P).
Первые пять “мягких” кнопок (0…24) имеют больший размер и эргономически более удобны, они нужны для безусловного вызова наиболее важных функций (например, вызов особого внешнего абонента, вызов внутреннего абонента по линии прямой связи, выход на выделенные внешние линии и т.д.) Остальные кнопки (5…24) имеют поле для краткой подписи значения кнопки и двухцветный световой индикатор.
Состояние АЛ и ГГС отображается красным цветом, а СЛ и ГГС — зеленым.
| Свечение |
Состояние объекта |
| не горит |
объект свободен |
| редко мигает |
объект находится в соединении с данным СТА или ему передаётся вызов от данного СТА |
| горит постоянно |
объект занят |
| часто мигает |
объект вызывает данный СТА |
Таким образом, состояние объекта, заданного под конкретную кнопку, всегда можно видеть в режиме реального времени. Для осуществления вызова не обязательно снимать телефонную трубку или включать спикерфон — достаточно просто нажать на соответствующую кнопку. Командные “жесткие” кнопки расположены в левой части нижней половины лицевой панели системного телефона. Они нужны для выполнения определенных функций, которые абонент изменить не может.
Некоторые командные кнопки могут выполнять две функции: прямую и альтернативную. Назначение этих функций и правила их выполнения изложены в Руководстве по эксплуатации. Там же описаны функции и состояния дополнительных индикаторов.
Что еще умеет этот системный телефон?
- Тестировать работоспособность индикаторов, кнопок и звуков,
- Программировать кнопки и функции.
Порядок действий и возможности подробно описаны в соответствующих руководствах по эксплуатации СТА и мини АТС, к которым он подключается.
Как использовать системный телефонный аппарат?
Системный телефон на столе руководителя
Системный телефонный аппарат — практически идеальное устройство для проведения телефонных конференций и селекторных совещаний:
- Сбор конференций или селекторных совещаний с системного телефонного аппарата ускоряется в разы,
- При программировании АТС создаются списки АЛ для каждой конференции, при этом одна и та же АЛ может входить в несколько списков,
- Для каждого абонента, входящего в список, должна быть запрограммирована своя кнопка. Кроме того, отдельно программируются кнопки для вызова каждой конференции,
- Для сбора конкретной конференции достаточно нажать всего одну кнопку,
- Руководитель может заранее определить, кто из участников списка обязательно должен участвовать в конференции, а кто — лишь при условии, что в данный момент у станции достаточно ресурсов для обеспечения данной конференции,
- Статус участника определяется порядковым номером в списке, который создается в процессе программирования АТС, т.е., чем ближе к началу списка, тем выше вероятность, что даже при минимальных ресурсах АТС данный участник будет безусловно включен в состав конференции,
- Количество участников конференции или селекторного совещания, а также количество одновременных конференций — параметр, который определяется системным телефоном лишь частично. Единственное ограничение, которое зависит от системного телефона — количество программируемых кнопок,
- Если есть потребность в проведении конференций с большим количеством участников, стоит заранее задуматься о консолях расширения,
- Все остальное зависит от АТС — максимальное количество ресурсов предоставляет цифровая АТС MXM500P,
- С помощью системного телефона руководитель может добавлять новых участников, в т.ч. и внешних абонентов, исключать некоторых участников из конкретной конференции, менять статус участников селекторного совещания.
Пульты связи
Пульт директорской связи, пульт диспетчерской связи, пульт оперативной связи, пульт прямой связи, пульт громкоговорящей связи, пульт дежурного:
- Наличие специального телефонного аппарата с программируемыми кнопками предусмотрено во всех системах оперативно-диспетчерской связи (СОДС),
- Функционирование такого аппарата без коммутационной системы (т.е., фактически, без АТС) невозможно. Есть специальные решения, в рамках которых специальный телефон для системы оперативно-диспетчерской связи имеет встроенную АТС, но в таких случаях емкость такой АТС очень невелика, поэтому и возможности пульта ограничены,
- Системный телефон “Максиком” позволяет обеспечить все функции пульта связи, в частности:
- Управление каналами ГГС (возможна организация однозонной и многозонной ГГС, громкое оповещение как в помещениях, так и на территории).
- Оперативная связь со всеми службами и другими “уполномоченными” абонентами.
- Дистанционное управление контролем доступа в помещения.
Примеры использования системных телефонных аппаратов “Максиком” в качестве пультов связи:
В целом ряде случаев пульт связи должен работать с телефонами системы МБ, переговорными устройствами дуплексной связи.
АТС “Максиком” обеспечивают подключение самых разных приборов и устройств, в т.ч., специальных модулей МБ и ТЧ, а также переговорные устройства “Максифон”, каналы ГГС и домофоны.
