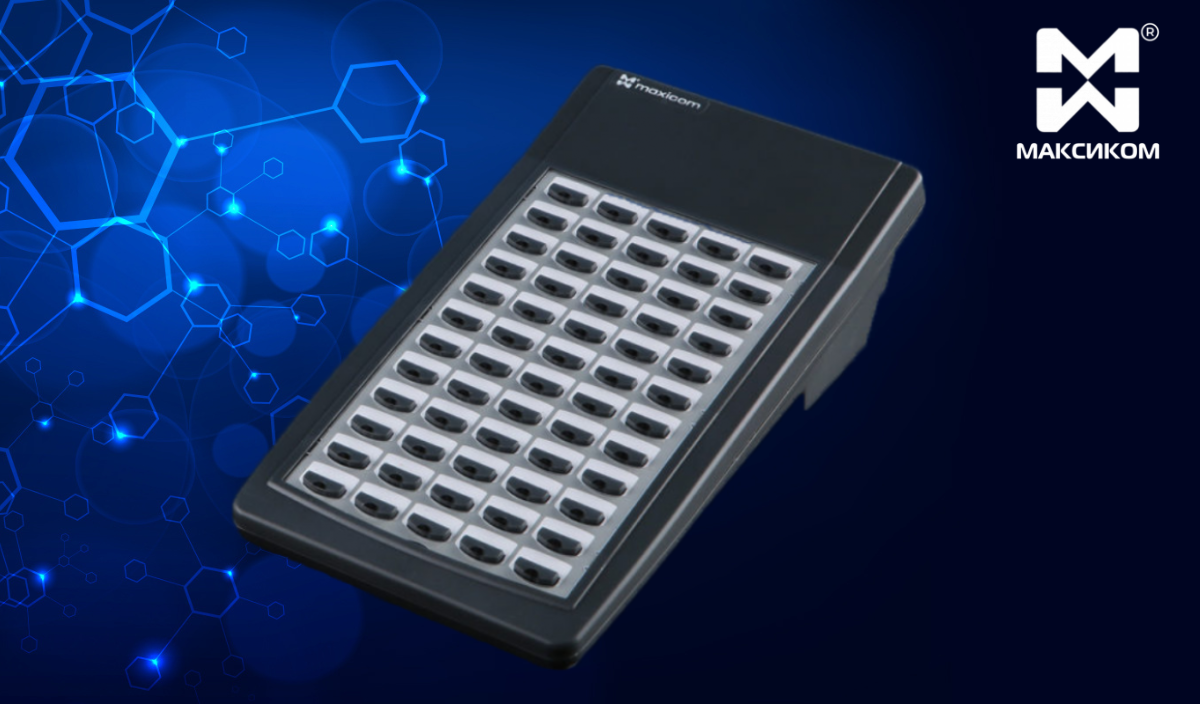

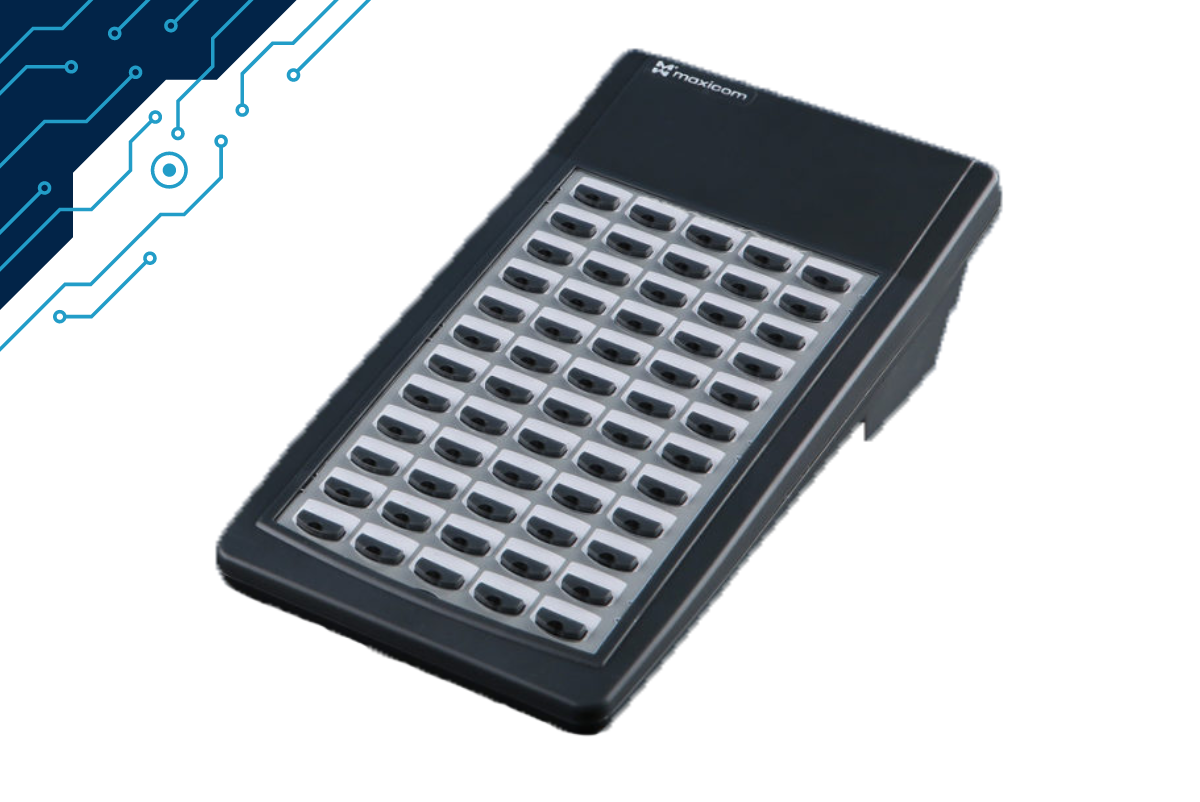

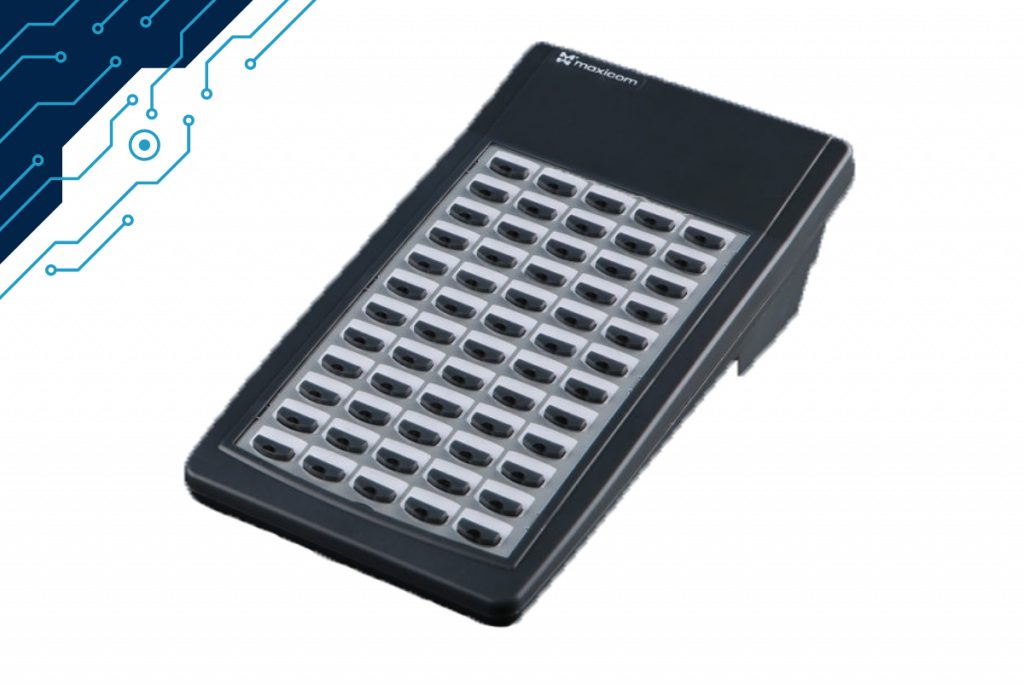

Цифровая консоль расширения DKSTA60 купить

Дополнительная консоль KSTA60

Консоль расширения:
Цвета - "антрацит" и светло-серый.
60 программируемых кнопок:
с двухцветной индикацией,
Совместимость - все модели АТС "Максиком",
Подключение - по 4-х пр. линии
к свободному порту СТА,
Программно привязывается
к конкретному СТА.
Кол.
  • Описание
  • Спецификации
  • Скачать

Консоль расширения KSTA60 используется для расширения поля программируемых кнопок  STA30 и содержит 60 таких кнопок.

Подключение консоли осуществляется по 4-х проводной линии к специальным портам АТС:

  • Для подключения к офисным мини АТС MP48/MP80 19” в станцию необходимо установить как минимум одну плату расширения AP04P, которая обеспечивает подключение до 4-х СТА или консолей.
  • Для подключения к цифровой IP АТС MXM500 в станцию дожна быть установлена как минимум одна плата SA223P (три системных телефона или консоли) или AP62P (два системных телефона или консоли).

Консоль расширения подключается к мини АТС так же, как системный телефон:

  • К четным номерам портов подключаем звуковой канал (красный и зеленый провода), к нечетным — цифровой канал (черный и желтый провода),
  • Между парами должно быть постоянное напряжение 30-33В минусом на звуковой паре.

Если консоль подключена правильно, соответствующий индикатор на модуле расширения будет устойчиво и непрерывно светиться.

Количество консолей, привязанных к одному системному телефону, ограничивается только общим допустимым количеством портов СТА для данного типа АТС.

Программирование кнопок консоли производится также, как и кнопок системного телефона, при этом абонентские установки ее порта в АТС не имеют значения. Каждая консоль может быть программно привязана к определенному СТА, чтобы между ней и системным телефоном установилась логическая связь.

ополнительная консоль KSTA60 купить в СПб

Спецификации консоли для системного телефона «Максиком» модель KSTA60:

  • цвета: светло-серый и антрацит,
  • количество консолей, привязанных к одному системному телефонному аппарату, ограничивается только количеством портов СТА в мини АТС «Максиком»,
  • 60 программируемых кнопок с двухцветной индикацией состояния,
  • возможность установки на вертикальную поверхность,
  • программирование с компьютера.
