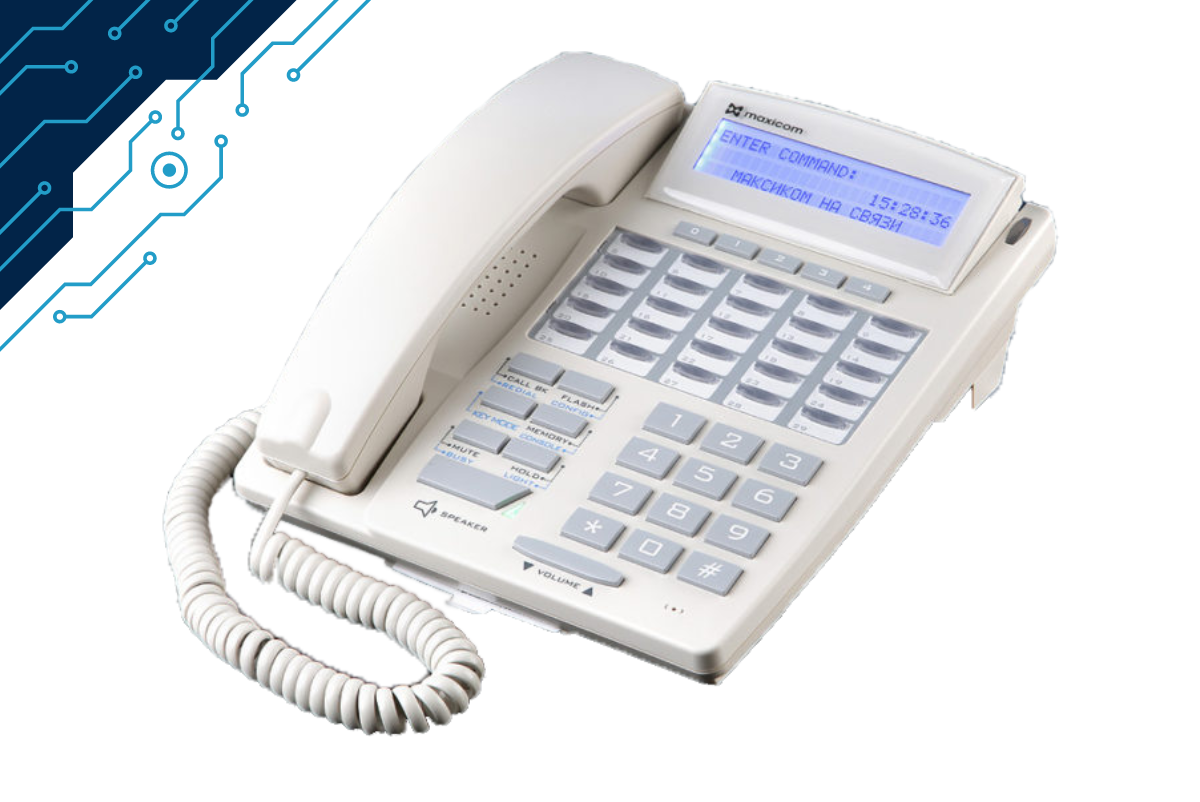

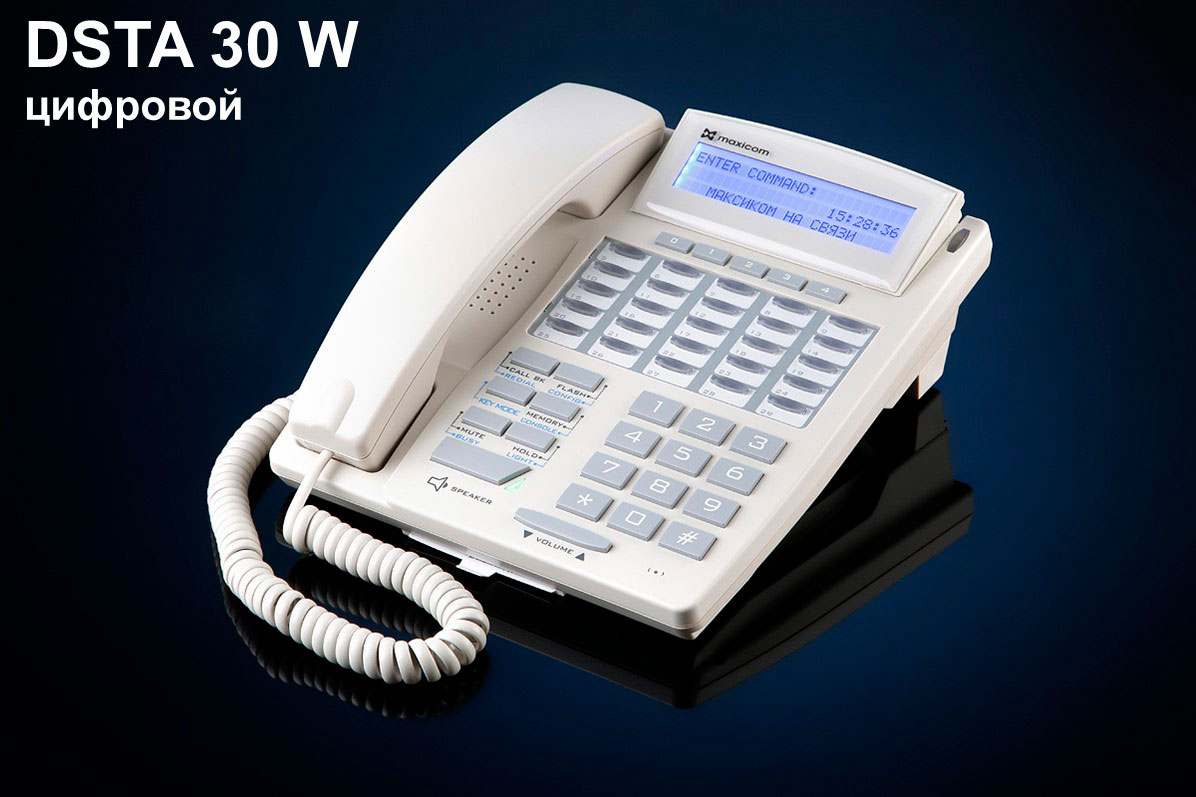

Цифровой системный телефонный аппарат DSTA30W, фото

Цифровой СТА DSTA30W/DSTA30G

Цифровой СТА,
двухпроводной
30 программируемых кнопок.
Из них 25 - с двухцветной индикацией.
3-х строчный ЖК дисплей.
Длина строки - 24 символа.
Русский и английский языки.
Совместимость: MXM500
Цвета: DSTA30W (светло-серый цвет)
и DSTA30G (антрацит).
Кол.
  • Описания
  • Спецификации
  • Решения
  • Скачать

Цифровой системный телефон — важный компонент системы связи, который позволяет использовать возможности АТС максимально эффективно и с наибольшей наглядностью.

Выпускается в двух исполнениях: светло-сером и темно-сером.

Цифровой системный аппарат DSTA30G, фото

В этом смысле цифровой системный телефон обеспечивает следующие возможности:

  • Моментальный доступ к важным сервисным функциям.

Цифровой СТА имеет 30 программируемых кнопок.

КОМАНДНЫЕ КНОПКИ (жесткие) расположены в левой половине нижней части лицевой панели цифрового системного аппарата.

Цифровой СТА, командные кнопки. Увеличенное изображение части лицевой панели, дополнительная информация указана стрелками.

С их помощью пользователь

  • Извлекает из абонентской записной книжки номер нужного абонента или, наоборот, вносит новый контакт.
  • Управляет функциями “заказ соединения” и “заказ автодозвона”
  • Перехватывает “чужой ” внешний вызов, переводит абонентов в режим ожидания и выводит их из этого режима, объединяет два разговора в один.
  • Изменяет режим работы спикерфона и громкость.
  • Программирует мини АТС с системного телефона

Кнопки способны выполнять альтернативные команды.

ПРОГРАММИРУЕМЫЕ КНОПКИ 0-4 (мягкие)

Кнопки предназначены для самых важных действий. Что это за действие, решает конкретный пользователь, и в соответствии с этим программируются ДАННЫЕ кнопки.

Например,

  • Прямой вызов внутреннего абонента. Например, одна из жестких кнопок СТА руководителя может быть запрограммирована на вызов его заместителя.
  • Моментальный сбор конференции или селекторного совещания. Если руководитель проводит разные совещания, то сбор наиболее важного из них можно вынести на жесткую кнопку.
  • Прямой вызов важного внешнего абонента.
  • Выход на выделенную линию связи.

“Важность” кнопок 0-4 подчеркнута их дизайном и особой эргономикой. Они отчетливо выделяются из общего поля программируемых кнопок.

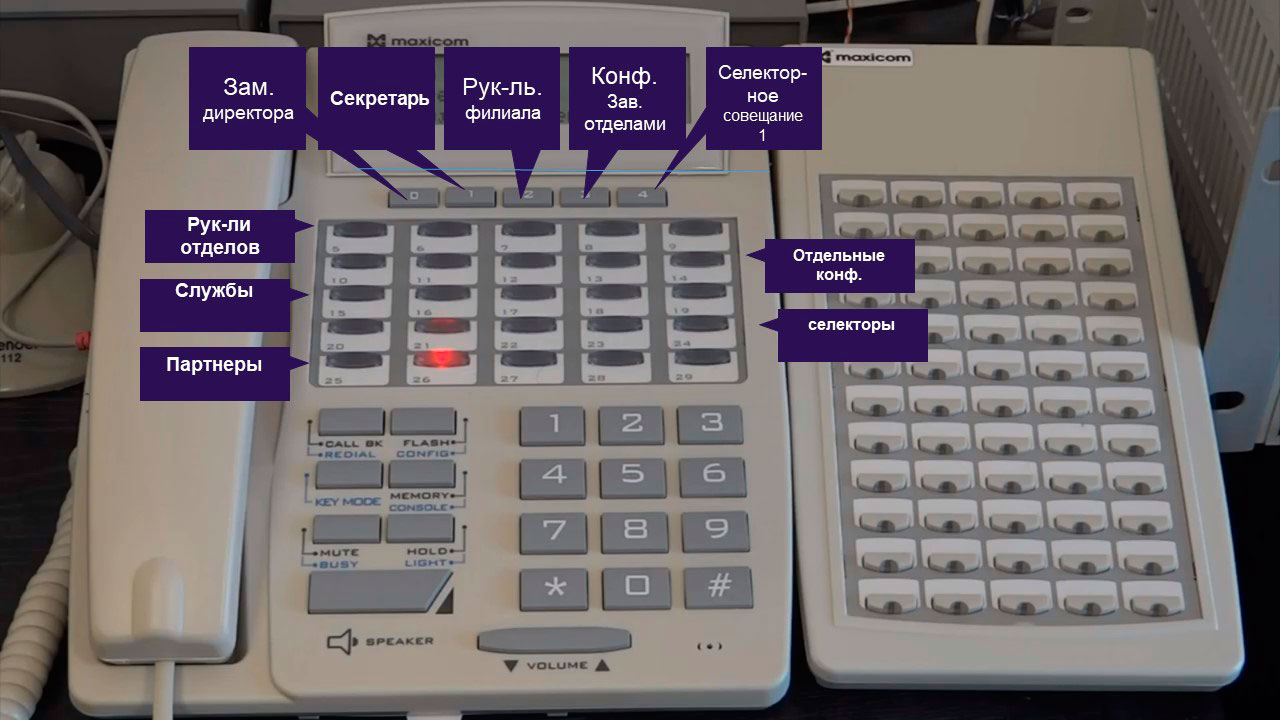

Цифровой системные телефон, мягкие программируемые кнопки, увеличенное изображение лицевой панели СТА

ПРОГРАММИРУЕМЫЕ КНОПКИ 5-24 (мягкие) Эти кнопки работают так же, как и кнопки 0-4. Любая из них может быть запрограммирована на выполнение следующей функции:

  • Вызов конкретного абонента или группы абонентов. Абонентом может быть как сотрудник, использующий телефонный аппарат, так и тот, кто пользуется переговорным устройством МАКСИФОН.
  • Вызов СЛ или направления СЛ
  • Вызов канала громкоговорящей связи
  • Сбор телефонной конференции.
  • Набор номера из записной книжки.

Вот пример программирования кнопок для пульта начальника караула

Цифровой СТА в качестве пульта начальника караула. Показан пример привязки конкретных объектов к кнопкам СТА

Информация о выполняемой функции отображается на дисплее цифрового СТА.

  • Визуальный контроль текущего состояния системы связи

Системный телефонный аппарат предлагает простой язык общения с пользователем. Рассмотрим его на примере индикаторов, расположенных на 25 мягких кнопках.

“Разговаривая” с Вами посредством этих индикаторов, СТА использует

  • Цвет.  Состояние АЛ и ГГС отображается красным цветом, СЛ и домофоназеленым.
  • Режим свечения. (не горит — мигает редко — мигает часто — горит постоянно)

Предположим, конкретная кнопка запрограммирована на абонента N, который пользуется телефонным аппаратом.

Значит, индикатор этой кнопки будет красным.

Индикатор не горит. — абонент N свободен.

Постоянное красное свечение — абонент N занят.

Частое мигание красным — абонент N вызывает данный СТА. Скажем, если это Ваш СТА, этот абонент сейчас звонит Вам.

Редкое мигание красным — соединение с СТА уже установлено (т.е. Вы уже разговариваете) или абоненту передается вызов от СТА (Вы сейчас ему звоните).

Цифровой системный телефон: индикация состояния объектов. Показан пример, есть сопроводительный текст.

Если кнопка запрограммирована на группу АЛ, язык цвета и режима свечения не используется. Это вполне логично — в состав группы входят разные абоненты, и в конкретный момент часть из них может быть свободна, часть — занята.

  • Визуальный контроль выполняемых абонентом действий.

В качестве примера снова используем пульт начальника караула.

В данном случае, видно, какое действие выполняет абонента и кому он звонит.

Цифровой СТА:визуальный контроль действий абонента. Показаны три примера вызхова с пульта начальника караула.

  • Отображение на дисплее имени звонящего абонента.

Например, на рисунке ниже видно, что на пульт начальника караула поступил вызов с поста 1. Индикатор соответствующей АЛ (кнопка 5) находится в режиме частого мигания

цифровой системный телефон" отображение имени звонящего абонента на дисплее

Подробное описание функционала, особенностей эксплуатации и подключения — в руководстве по эксплуатации.

Модификации DSTA30W  и DSTA30G

  • DSTA30Wm/DSTA30Gm  обеспечивает подключение выносного настольного микрофона (альтернатива спикерфона)
  • DSTAWh/DSTAGh  обеспечивает подключение выносной гарнитуры.

Цифровые консоли расширения

Цифровой телефон и цифровая консоль расширения в свело-сером исполнении

Цифровой системный телефон и консоль расширения в темно-сером исполнении

Цифровые консоли расширения используются для увеличения количества программируемых кнопок.

Подключение к АТС — по двухпроводной линии к плате AD62P

Чтобы полностью использовать все возможности DSTA30 и, DKSTA30 рекомендуется использовать АТС МХМ500 версии не ниже 2.2.20. На ранее выпущенных АТС, надо использовать рабочее ПО АТС MAXICOM™ версии 30.8 и выше и соответствующие конфигураторы АТС.

  • Дисплей — жидкокристаллический, трехстрочный, крупный.
  • Длина строки — 24 символа
  • Подсветка дисплея
  • Поддержка русского и английского языков
  • Спикерфон (встроенная громкоговорящая связь, система hands free)
  • 30 командных кнопок, программируемых пользователем, из них 25 с двухцветной индикацией,
  • Два многофункциональных светодиодных индикатора,
  • Регулировка громкости вызывного сигнала,
  • Регулировка уровня звуковых сигналов в трубке и спикерфона,
  • Регулировка чувствительности микрофонов трубки и спикерфона,
  • Регулировка яркости подсветки дисплея.
  • Встроенный информационный вкладыш с краткими подсказками по эффективному использованию сервисных возможностей аппарата и АТС.
  • Режим тестирования (проверка индикаторов, звуков, эргономики СТА).

Модификации

  • DSTA30m — с выносным микрофоном
  • DSTA30h — с выносной гарнитурой

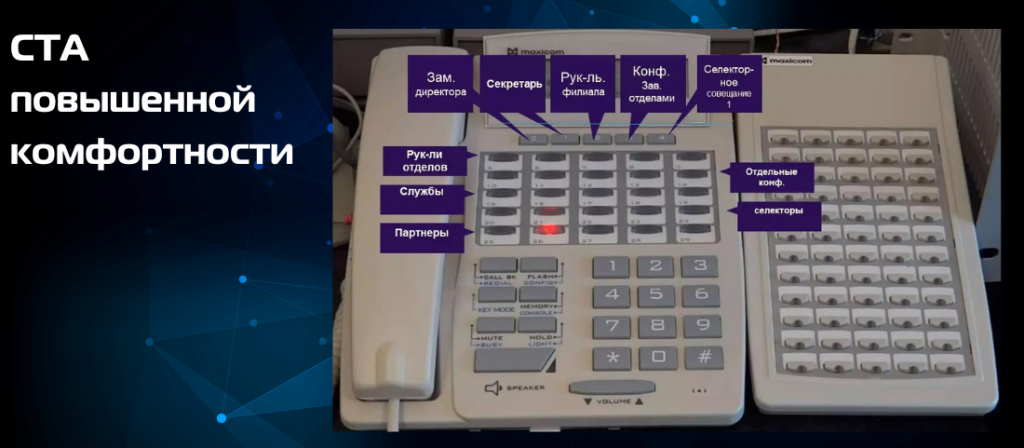

СТА как телефонный аппарат повышенной комфортности.

Цифровой СТА как телефон повышенной комфортности

Комфортность следует рассматривать в двух аспектах.

  • Эргономика. С этой точки зрения в цифровом СТА предусмотрено все, что делает собственно использование телефона удобным и даже приятным.
  • Функционал. Возможности системного телефона существенно превосходят возможности обычного. Однако, оценить их по достоинству сможет только тот, кто постоянно “в теме”, облечен ответственностью и вынужден одновременно решать несколько важных задач. Сотруднику такого уровня дорога каждая секунда, и все, что ускоряет решение задачи, можно считать дополнительным комфортом.

СТА в роли пульта связи.

Цифровой системный телефон используется в качестве пульта директорской и оперативно-диспетчерской связи.

ВАЖНО: С одного и того же цифрового телефона могут осуществляться ВСЕ функции пультов связи.

Крупный, контрастный дисплей с подсветкой обеспечивает максимальное удобство и информативность. На дисплее цифрового СТА отображается имя вызывающего абонента.

В роли пульта цифровой системный телефон обеспечивает следующие возможности:

Оперативное управление, в том числе, посредством телефонных конференций и селекторных совещаний.

Односторонняя (симплексная) громкоговорящая связь и оповещение. Через каналы ГГС с цифрового СТА осуществляются как однозоновая, так и многозоновая ГГС.

Двусторонняя (дуплексная) громкоговорящая связь. К АЛ станции подключаются переговорные устройства МАКСИФОН. Поскольку они имитируют работу телефонного аппарата системы ЦБ, связь действительно дуплексная — оба участника разговора могут и говорить, и слушать друг друга одновременно. Для того чтобы вызвать конкретный МАКСИФОН, оперативному дежурному достаточно нажать на кнопку, которая запрограммирована на данную АЛ. Более того, если абонентские линии МАКСИФОНов объединены в группу, дежурный может вызвать сразу все одновременно, провести оперативное совещание в формате конференции или селектора.

Дистанционный контроль доступа в помещение. К части АЛ станции подключаются переговорно-замковые устройства (домофоны). Управление ими осуществляется оперативным дежурным со своего ЦСТА.

Подробнее о пультах на базе АТС МАКСИКОМ и системных телефонных аппаратов:





Специальный мониторинг. Модель МАКСИФОН MXF-vun обеспечивает режим скрытого аудиомониоринга помещения. VOIP-МАКСИФОН MXF-IP (модификация с видеокамерой) дает возможность наблюдать за окружающей территорией.
