IP АТС на 500 абонентов

IP АТС на 500 абонентов

Аппаратная IP АТС на 500 абонентов (200 IP, 300 аналоговых)

Схема IP атс на 500 абонентов

Конфигурация IP АТС на 500 абонентов:

64 SIP транка для внешней IP связи
300 АЛ для подключения проводных ТА любых производителей
200 IP- телефонов любых производителей или софтфонов

ПРЕДНАЗНАЧЕНА

Данная система телефонной связи предназначена для организаций, которые

Имеют широкий круг внешних абонентов, расположенных по всей территории страны
Переводят часть своих сотрудников на удаленный режим работы.
Готовы к полному переходу на IP телефонию в области внешней связи и частично — в области внутренней.

Таким образом, аппаратная IP АТС в данной или похожей конфигурации эффективна в роли АТС для университетов, научно-исследовательских институтов, крупных проектных организаций и т.п.

ОБЕСПЕЧИВАЕТ

Сокращение расходов на внешнюю связь,

поскольку IP телефония при прочих равных условиях дешевле. Экономия увеличивается по мере возрастания внешнего телефонного трафика.
Единый номерной план для всех внутренних абонентов.

При построении номерного плана и программировании коротких номеров учитывается организационная структура. Поэтому по конкретному внутреннему номеру всегда можно понять, к какому отделу/подразделению относится конкретный сотрудник.
Десятки сервисных функций,

которые можно настроить как для конкретного внутреннего абонента, так и для группы, например, конкретного отдела.

Архитектура IP АТС на 500 абонентов:

Решение строится из двух блоков цифровой АТС МАКСИКОМ MXM500P.
В первый блок устанавливается IP плата IP500P, 15 плат AA10P Во второй блок устанавливаются 15 плат AA10P.
Координация действий ведущего и ведомого блоков АТС обеспечиваются платой сопряжения и комплектом согласования на процессор.

Возможности расширения конфигурации

Установка еще одной платы на 10 АЛ во второй блок увеличивает количество аналоговых ТА до 310.

Пульты руководителей

В качестве основных культов руководителей рекомендуется использовать системные телефонные аппараты СТА 30. Эти устройства наиболее удобны для проведения как стандартных телефонных конференций, так и телефонных селекторных совещаний.

Сервис селекторных совещаний — уникальная особенность МАКСИКОМ MXM500P.

Дополнительные пульты связи — IP-телефоны с программируемыми кнопками и консолями расширения (например, IP-телефоны и консоли Yealink) .

Выбор платы для подключения СТА.

В конфигурации IP АТС на 500 абонентов имеется один слот для установки платы с портами СТА. При выборе конкретного варианта рекомендуем иметь в виду следующее:

AP62P — 6 портов АЛ, 2 порта четырехпроводных СТА. Дополнительные порты АЛ можно использовать не только для подключения телефонных аппаратов. Также подключают переговорные устройства двусторонней громкой связи, домофоны, каналы громкого оповещения.
AD62P — 6 портов АЛ, 2 порта цифровых СТА. Возможности использования дополнительных портов АЛ — те же, что и в первом случае.

SA223P — 2 порта СЛ, 2 АЛ, 3 порта для четырехпроводных СТА. В этом случае в системе связи появляются 2 порта для подключения внешних аналоговых СЛ. Это незначительно увеличивает расходы на внешнюю связз, но дает важные преимущества.

IP АТС и использование аналоговых СЛ.

Полный переход на IP телефонию в области внешней связи — современный тренд. Однако, нужно иметь в виду, что IP телефония полностью зависит как от провайдера, так и от электропитания. Любая масштабная авария во внешней электросети способна “убить” как внешнюю, так и внутреннюю связь.

В связи с этим при использовании IP АТС крупной организации следует помнить:

Аналоговые СЛ являются способом сохранения связи с внешним миром даже в случае блэкаута, отключения Интернета и неполадок в сотовой связи.

Во всех моделях АТС МАКСИКОМ предусмотрено автоматическое переключение внешних аналоговых линий на конкретные внутренние АЛ в случае аварийного выхода АТС из строя. Таким образом, сохраняется прямая телефонная связь организации. Особенности аварийного переключения описаны в Руководствах по эксплуатации.
Для дополнительной защиты АТС от аварий в электросети обязательно нужен источник бесперебойного питания (ИБП).

В течение срока своей работы он будет поддерживать работу “аналоговой” части АТС. Если же продолжительность аварии превысит возможности ИБП, произойдет автоматическое резервирование линий связи, как было описано в предыдущем пункте. (!) Проблему резервного питания для MXM500P можно решить и другим способом. — установить источник резервного питания PS500b с клеммами для АКБ 36В.

Кроме того, наличие минимального количества аналоговых СЛ обеспечивает более гибкую и адаптивную структуру внешней связи организации.

Варианты конфигурации IP АТС на базе двух блоков MXM500P.

В данном случае, речь идет о конфигурациях IP АТС на 500 абонентов или близких к ней.

Конфигурация	Платы
64 SIP-транка, 200 внутренних IPабонентов, 300 внутренних аналоговых.	IP500 P — 1 BK500P (плата сопряжения) -1 CD500P (комплект согласования) -1 AA10P (плата на 10 портов АЛ) — 30 Свободных слотов — 1

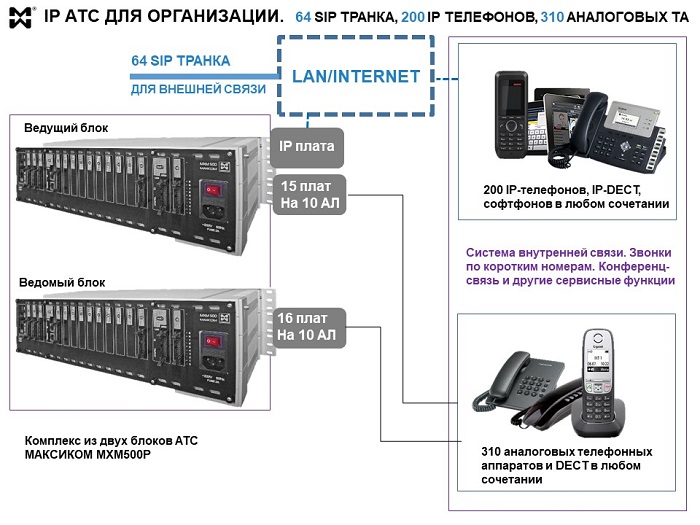

64 SIP-транка, 200 IP ТА, 310 аналоговых ТА	P500 P — 1 BK500P (плата сопряжения) -1 CD500P (комплект согласования) -1 AA10P (плата на 10 портов АЛ) — 31 Свободных слотов — 0

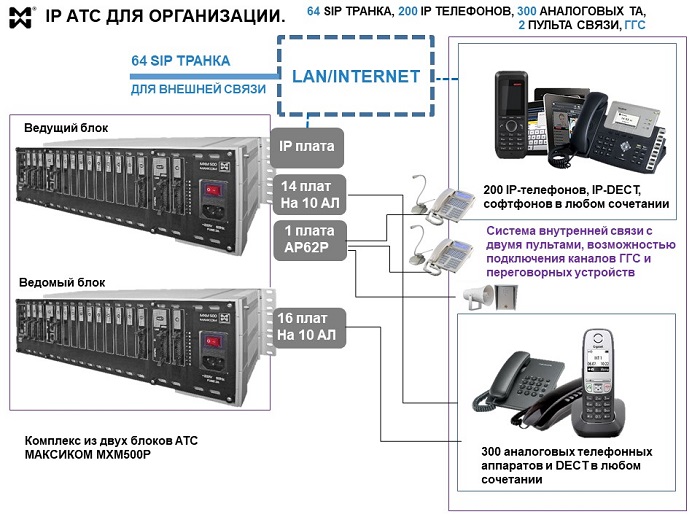

64 SIP-транка, 200 IP ТА, 306 аналоговых ТА, 2 цифровых или четырехпроводных СТА	IP500 P — 1 BK500P (плата сопряжения) -1 CD500P (комплект согласования) -1 AA10P (плата на 10 портов АЛ) — 30 AP62P или AD62P — 1 Свободных слотов — 0

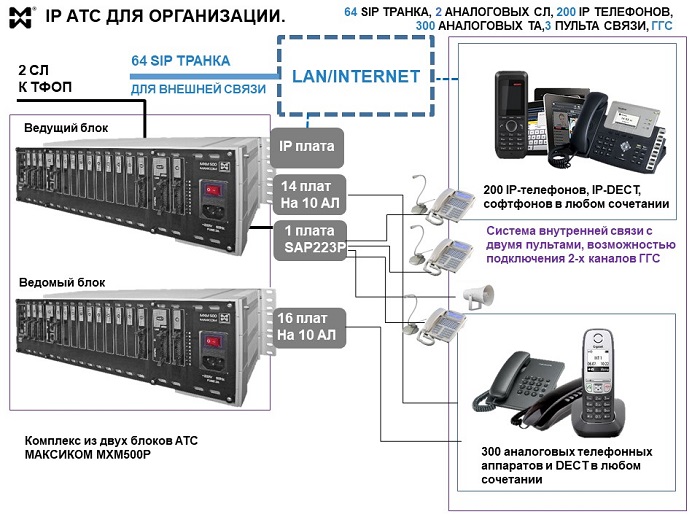

64 SIP-транка, 2 СЛ, 200 IP ТА, 302 аналоговых ТА, 3 четырехпроводных СТА	IP500 P — 1 BK500P (плата сопряжения) -1 CD500P (комплект согласования) -1 AA10P (плата на 10 портов АЛ) — 30 SAP223P — 1 Свободных слотов — 0
