Цифровые АТС: плата расширения SAP223P для MXM500P

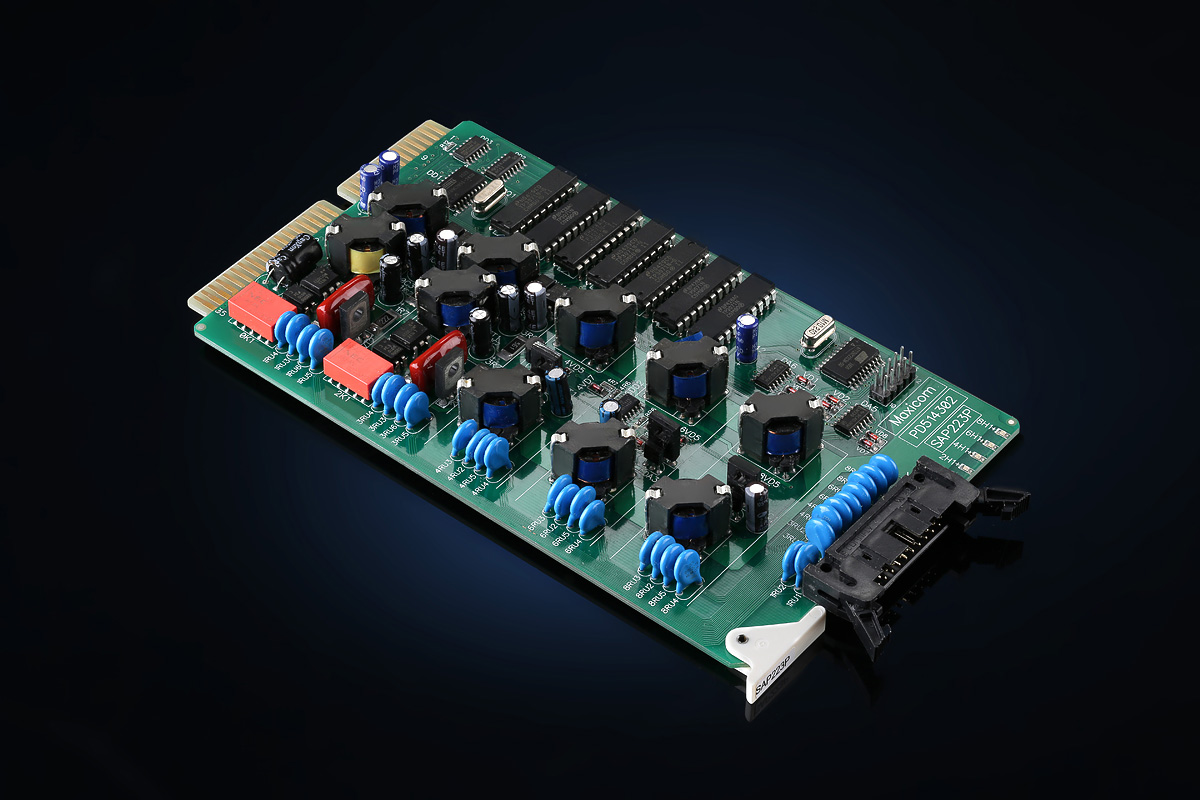

Плата расширения SAP223P для мини АТС MXM500P

Количество портов АЛ: 2
Количество портов СЛ: 2
Количество портов СТА: 3
Совместимость: MXM500P
Кол.

Доставка оборудования Мультиком в новые регионы РФ

Плата расширения SAP223P для мини АТС MXM500P SAP223P — функциональный модуль  на 2 внешних линии, 2 абонентские линии и 3 четырехпроводные линии аналоговых системных телефонных аппаратов различных моделей и/или дополнительных консолей к ним. SAP223P —  один пяти функциональных модулей, разработанных для цифровой АТС MXM500P. Устанавливается в любое из 16 платомест, предусмотренных в конструктиве MXM500P для плат расширения. О  конфигурациях MXM500P и возможностях использования платы SAP223P — на вкладке “Решения”.

Возможные конфигурации MXM500 P Цифровая IP АТС MXM500P открывает настоящий простор для создания конфигураций.  Перечислять все возможности — дня не хватит. А может быть, и месяца. В первую очередь определимся с понятием базовой конфигурации для этой цифровой АТС. В зависимости от задач и наличия/отсутствия специальных модулей базовая конфигурация может включать один, два или даже три блока АТС MXM500. К специальным модулям относятся

  • Плата подключения цифрового потока E1500P. Эта плата обеспечит до 100 СЛ, из которых 30 могут одновременно использоваться для телефонных разговоров. В один блок можно установить до двух таких плат. Если предполагается установка двух блоков, то плата цифрового потока устанавливается только в один блок, причем только одна.
  • Плата IP 500P дает возможность подключения 64 IP-транков и 128 SIP-телефонов.

ВАЖНО! И E1500P, и IP500P занимают ОДНО ИЗ 16 платомест. Таким образом, остается очень большой запас свободных портов, которые используются для окончательного конфигурирования цифровой АТС под задачи предприятия. В таблице ниже — базовые конфигурации MXM500P

Плата/количество Базовые возможности
Блоков АТС Ip-абонентов (SIP-телефонов) Дополнительно свободных портов СЛ, АЛ и СТА
E1-500P 0 1 0 160
2 0 320
3 0 480
1 (обеспечивает до 100 СЛ, при этом одновременно могут использоваться для разговоров 30 СЛ) 1 0 150
1 (аналогично) 2 0 310
2 (до 200 СЛ; используется в том случае, если выход на город обеспечивают два разных оператора; по каждому из них одновременные разговоры могут вестись по 30 СЛ) 1 0 140
IP500P 1 1 (обеспечивает 64 IP-транка (64 внешних IP) и 128 IP-абонентов) 128 150
  1 2 (аналогично) 128 310
  2 1 (128 IP-транков) 256 140

Также возможно специальное решение на базе коммутатора потока E1. В этом случае,  возможно построение системы, основанной на комплекте блоков АТС (до 4-х блоков АТС в каждом комплекте). Емкость такой системы — более 1000 абонентов (до 1280 внутренних линий для телефонных аппаратов). Вариант такого решения был успешно применен на ФГУП “ПО “МАЯК”. Читайте отзыв. А теперь давайте посмотрим как можно использовать плату SAP223P. В конфигурациях с участием плат E1500P или IP500P эту плату есть смысл использовать только в том случае, если Вам потребуются системные телефонные аппараты. Например, для организации пультов директорской или диспетчерской связи. При этом в любой конфигурации с участием этой платы автоматически увеличится количество дополнительных СЛ.  Поэтому, если эти дополнительные СЛ Вам не нужны, подключайте системные телефоны цифровой АТС либо с помощью AP62P, либо AD62P. Если же Вы используете базовую конфигурацию без E1500P или IP500P, плата SAP223P может оказаться очень полезной. Рассмотрим случай, когда система телефонной связи строится на базе одного блока АТС MXM500P. В этом случае у нас с Вами есть 16 свободных платомест. Если все эти места занять платами SAP223P, получим конфигурацию 32СЛх32АЛ + 48 СТА. Какая-то она странная, правда? Соотношение СЛ и АЛ, включая СТА, изрядно отклоняется от 1:6, которое считается оптимальным.  Впрочем, средняя температура по больнице мало о чем говорит, и, возможно, в каких-то случаях конфигурация 32СЛх32АЛ + 48 СТА — именно то, что нужно. На самом деле, вовсе не обязательно придерживаться того или иного соотношения. В первую очередь, определите реальные потребности в СЛ, обычных и цифровых телефонных аппаратах, а также дополнительных устройствах, которые так или иначе подключаются к портам АЛ. Например, к таким устройствам относятся:

После того, как появятся конкретные цифры, а вместе с ними представления о том, понадобится ли впоследствии расширять возможности, начинается разговор о конкретной конфигурации с участием платы SAP223P. Пример. Предприятию требуются 9 СЛ. 90 сотрудников будут пользоваться обычными телефонными аппаратами или телефонами DECT (с точки зрения расчета количества портов АЛ разницы нет) 6-ти сотрудникам по той или иной причине понадобятся системные телефонные аппараты без консолей расширения. Кроме того, планируются

  • 4 канала ГГС, подключенные к абонентским портам
  • 1 автосекретарь на 6 АЛ
  • 3 домофона DMFu
  • 6 переговорных устройств антивандальных.

Давайте считать. 9 СЛ 90+4+6+3+6 = 109 АЛ 6 СТА. Установив 2 платы SAP223P, получим 4 СЛ, 4 АЛ, 6 СТА. Добавим плату SA55P (5 СЛ, 5 АЛ) Получаем 9 СЛ, 9 АЛ. 6 СТА. Осталось “раздобыть” еще 100 АЛ. Ну так вот они! Устанавливаем 10 плат AA10P и получаем желаемое: 9 х109 +6 СТА. И у нас остались еще 3 свободных платоместа! Одно или даже два из них можно впоследствии занять платами E1500P или IP500P, а можно и другими платами расширения. Например,добавить еще 30 АЛ. Вы скажете, что все как-то подозрительно хорошо сошлось? Ни одного лишнего свободного порта? Ну так вы правы! Исходные цифры подбирались так, чтобы все сошлось “тютелька в тютельку”. На практике может быть иначе: в итоговой конфигурации чего-то может оказаться чуть больше, чем нужно. Но именно что “чуть”, и оно не пропадет.  Со временем обязательно найдется чем занять свободные порты на уже установленной плате. Кроме того, если вариант на основе SAP223P не устроит, можно попробовать другую комбинацию плат. Например, если бы потребовалось не 9, а 8 СЛ, а все остальное — то же самое, то плата SAP223P уже не подойдет — много лишних СТА получится. А вот такая комплектация: 1 SA55P (5 СЛ, 5 АЛ) + 1 SA37P (3 СЛ, 7АЛ) + 3AP62P (3х6 АЛ + 3х2 СТА) + 8 AA10P даст практически идеальное совпадение. Смотрите: 8 СЛ, 110 АЛ, 6 СТА и еще 3 свободных платоместа. По сравнению с исходной потребностью образовался всего один “лишний” порт АЛ (на один больше, чем нужно), но не пройдет и года, как он будет занят чем-нибудь полезным. Примеры примерами, а возиться с расчетами Вам совсем не обязательно. Сообщите свои пожелания и соображения в свободной форме, а уж наша задача — подобрать оборудование и конфигурацию Вашей цифровой АТС.
