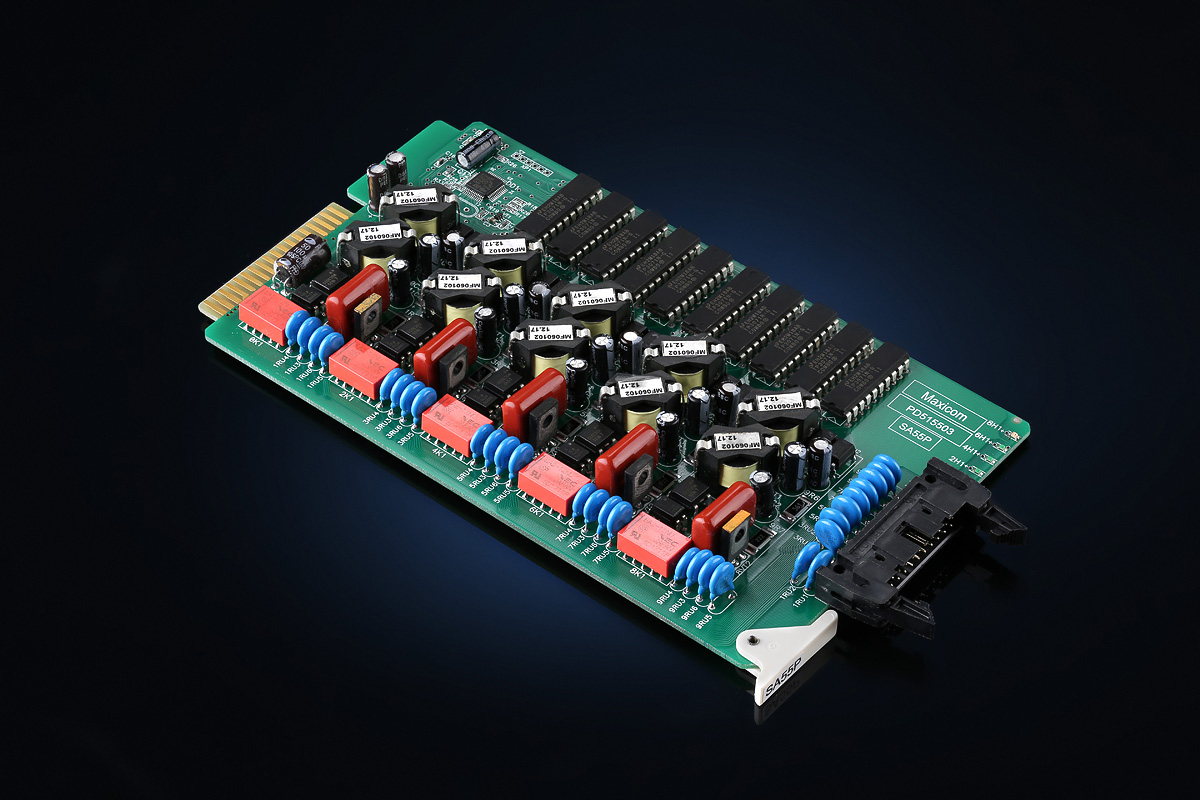

Плата расширения SA55P для цифровой АТС MXM500P
Содержит 5 портов СЛ и 5 портов АЛ. Устанавливается в одно из 16 универсальных платомест, предусмотренных конструктивом цифровой IP АТС MХM500 P. Используется как для создания конфигураций цифровой АТС, включающих модули E1500P или IP500P, так и для конфигураций без этих модулей. Некоторые примеры, расчеты и комментарии представлены на вкладке “Решения”
Использование SA55P в различных конфигурациях цифровой АТС.
В зависимости от целей и задач предприятия, станция может быть укомплектована одной или двумя платами E1500P или одной/двумя платами IP500P. Однако, вполне возможны варианты конфигураций без участия этих модулей. Общее представление об исходных возможностях конфигурирования дает следующая таблица: Исходные возможности конфигурирования цифровой АТС модели MXM500P.
| Плата/количество |
Базовые возможности |
| Блоков АТС |
Ip-абонентов (SIP-телефонов) |
Дополнительно свободных портов СЛ, АЛ и СТА |
| E1-500P |
0 |
1 |
0 |
160 |
| 2 |
0 |
320 |
| 3 |
0 |
480 |
| 1 (обеспечивает до 100 СЛ, при этом одновременно могут использоваться для разговоров 30 СЛ) |
1 |
0 |
150 |
| 1 (аналогично) |
2 |
0 |
310 |
| 2 (до 200 СЛ; используется в том случае, если выход на город обеспечивают два разных оператора; по каждому из них одновременные разговоры могут вестись по 30 СЛ) |
1 |
0 |
140 |
| IP500P |
1 |
1 (обеспечивает 64 IP-транка (64 внешних IP) и 128 IP-абонентов) |
128 |
150 |
| 1 |
2 (аналогично) |
128 |
310 |
| 2 |
1 (128 IP-транков) |
256 |
140 |
Рассмотрим случай, когда модули E1500З и IP500P не устанавливаются. Следовательно, необходимое количество СЛ должно обеспечиваться портами СЛ на платах расширения, в т.ч., на плате SA55P Предположим, для реализации всех задач предприятия, система телефонной связи, помимо АТС, должна включать
Определим, сколько АЛ потребуется. 110+3+2+4+12 = 131. Подберем комбинацию плат расширения, наиболее точно соответствующую потребностям. Начнем с платы SA223P, которая содержит 2 порта CЛ, 2 порта АЛ и 3 порта для системных телефонов. Добавим плату SA37P (3СЛ, 7 АЛ). Теперь у нас есть 5 СЛ, 9 АЛ и 3 СТА. Далее добавим в комплект плату SA55P. Получаем 10 СЛ, 14 АЛ, 3 СТА. Нам понадобится еще 131-14 = 117 АЛ. Возьмем 12 плат AA10P. Итоговая конфигурация: 10х134 + 3 СТА. Осталось еще одно свободное платоместо, которое можно впоследствии использовать для расширения. Например, так:
- Установить E1500P и увеличить количество СЛ до 110.
- Установить IP500 P и добавить 64 внешних IP и подключить 128 SIP-телефонов
- Добавить СЛ, АЛ и (или) СТА путем установки других плат расширения (SA223P, SA37P, AA10P, AP62P, AD62P). Поскольку свободным в этом блоке АТС осталось только одно платоместо, можно будет установить только одну из перечисленных плат.
Попробуем еще один вариант комплектации. Возьмем 2 платы SA55P, 2 платы AP62P, 12 плат AA10P. Получим конфигурацию 10х132+4 СТА В этой конфигурации на 1 порт АЛ и на 1 СТА больше, чем нужно. Однако, в этом случае свободных платомест уже не остается (всего использовано 16 плат). С высокой вероятностью, первый вариант для предприятия будет гораздо интересней. С одной стороны, остается 3 лишних порта АЛ (исходно требуется 131, а конфигурация обеспечивает 134). С другой стороны, остаются немалые возможности дальнейшего расширения. Предлагаем сделать так. Вы сообщаете нам свои реальные потребности, пожелания и представления о перспективах развития предприятия. В свободной форме! Мы подбираем оборудование, рассчитываем конфигурацию и предлагаем такую схему организации телефонной связи, которая не просто Вас устроит, но и будет служить верой и правдой.
