АТС оперативно-диспетчерской связи

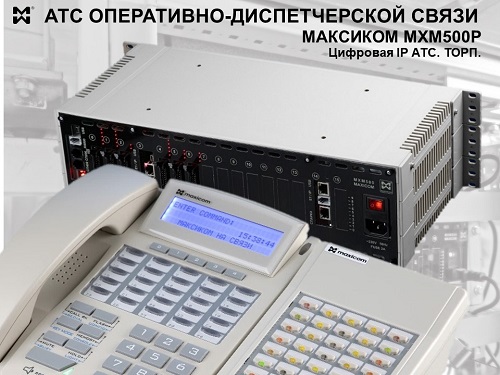

АТС оперативно-диспетчерской связи. Пример — МАКСИКОМ MXM500P в конфигурации 50 х 122, 14 СТА.



АТС оперативно-диспетчерской связи - вото ЦАТС Максиком



ЦАТС Максиком (модель MXM500P) — станция с широким набором возможностей и встроенным сервисом ОДС. Неслучайно именно эту модель часто используют в качестве  АТС оперативно-диспетчерской связи. В зависимости от масштаба и набора задач, системы ОДС строят как на базе одного блока MXM500P, так и на комплексах из блоков. Пример СОДС из двух блоков станции — конфигурация, которая обеспечивает  50 СЛ, 122 АЛ и 14 портов СТА.



Возможности  оперативно-диспетчерской связи в конкретной конфигурации с учетом пожеланий Заказчика.



Схема ОДС на базе МАКСИКОМ MXM500p 50x122, 14СТА

Основные возможности СОДС на базе МАКСИКОМ MXM500P.



  • Полный набор офисных сервисных функций (автодозвон, срочный вызов занятого внутреннего абонента, конференции, селекторные совещания и десятки других).
  • DISA на соединительных линиях (на всех или на определенных).
  • Широкий спектр подключаемого оборудования.
  • Включение в состав системы устройств и систем записи телефонных переговоров без занятия портов станции.
  • Стыковка с системами типа “Орех” и “Мегафон”.
  • Гибкая система наведения, передачи, переадресации и перехватов вызова.
  • Групповая организация связи, групповые и индивидуальные настройки связи.
  • Система запретов/разрешений выхода на внешние линии.
  • Система приоритетов, определяющих класс обслуживания абонентов, в том числе. объем ДВО.
  • Подключение каналов ТЧ, телефонов и пультов системы МБ.

Количество неблокируемых голосовых каналов внутренней связи определяется количеством свободных портов  АЛ в конфигурации. Например, в конфигурации, содержащей 122 порта АЛ, к ним можно подключить как телефонные аппараты, так и переговорные устройства “Максифон”. В обоих случаях АТС обеспечит неблокируемый (дуплексный) канал связи. Соответственно, АТС оперативно-диспетчерской связи в этой конфигурации предоставляет до 122 неблокируемых голосовых каналов.



Функционал, количество и состав  пультов диспетчерской связи.



В качестве пультов ОДС рекомендованы системные аппараты STA30. Аппарат имеет 5 “жестких” и 25 “мягких” программируемых клавиш, крупный дисплей, дополнительные командные кнопки. Данная модель  эффективно реализует сервис оперативно-диспетчерской связи, заложенный в ПО MXM500P.. Один и тот же аппарат в зависимости от задачи можно использовать в качестве пульта

  • оперативной телефонной связи.
  • диспетчерской дуплексной ГГС
  • громкоговорящего оповещения на одну или несколько зон.
  • комплексной системы ОДС, включающей разные виды связи.



Как реализуется функционал пульта в составе АТС оперативно-диспетчерской связи.

Задача
Реализация
Прямое наведение на пульт диспетчера
Программируется для конкретных АЛ
Прямой вызов с пульта
Программирование клавиш под конкретные абонентские линии.
Вызов группы абонентов с диспетчерского пульта.
Наведение вызова с пульта на номер группы абонентов или на любой список абонентов через таблицу наведения.
Дополнительные возможности вызова.
Набор внутреннего номера на тастатуре; сокращенный набор из общестанционной или индивидуальной записной книжки.
Телефонные конференции.
  • Мгновенный сбор конференции запланированного состава нажатием одной клавиши. запрограммированной под конкретный набор АЛ.
  • Быстрый сбор конференции незапланированного состава, добавление новых участников.
  • Конференции с участием только внутренних, а также внутренних и внешних абонентов.
  • До 63 участников в одной конференции.
  • До 32 одновременных конференций (расчет на 1 блок АТС).
Селекторные совещания
  • Управление правом голоса участников по ходу совещания.
  • Возможность выхода из совещания и возвращения в него с привлечением новых участников.
  • До 63 участников селекторного совещания
Дуплексная ГГС
На рабочих местах устанавливаются переговорные устройства “Максифон” (модель и модификация подбирается под задачу). Вызовы с ПУ программно наводятся на пульт.  Клавиши пульта программируются под конкретные АЛ.
Громкое оповещение.
Канал громкоговорящей связи подключают к свободному абонентскому порту АТС. В состав канала могут входить

  • выносной усилитель UMA1 (подключается к порту АЛ) + громкоговорители “Максиком”
  • адаптер линейного выхода USL1 (подключается к АЛ УАТС) + усилитель мощности + громкоговоритель (громкоговорители).
  • Аналоговый или IP Максифон с линейным выходом + усилитель мощности +т громкоговоритель (громкоговорители)

Распределение каналов ГГС и ГО между диспетчерами — в зависимости от задачи

Визуальная идентификация вызова
  • Внутренний номер абонента на дисплее. При подключении цифрового СТА на дисплее отображается имя вызывающего внутреннего абонента.
  • Светодиодный индикатор под клавишей, запрограммированной на конкретную АЛ.
Контроль состояния системы связи, находящейся под управлением пульта.
Состояние абонентских линий. на которые запрограммированы клавиши пульта, отображается двухцветными светодиодными индикаторами.

Состояние СЛ и каналов ГГС отображается зеленым свечением индикатора, АЛ — красным. Отсутствие свечения означает. что данная линия свободна. Редкое мигание — соответствующий объект находится в соединении с пультом, или ему передается вызов с пульта. Частое мигание означает. что данный объект вызывает пульт. Постоянное свечение говорит о том, что данный объект занят. Например. если индикатор под конкретной клавишей часто мигает красным., это означает. что данная клавиша запрограммирована на абонентскую линию, и эта АЛ в данный момент  вызывает пульт

Дополнительные возможности управления



Специальные командные кнопки, в том числе, кнопки для переключения на альтернативные команды.
Дополнительное оснащение пульта.
В зависимости от задачи пульт поставляется в стандартном исполнении. с дополнительной фиксацией трубки, с выносным микрофоном или гарнитурой



Количество пультов определяется Заказчиком. В данном случае система оперативной связи включает 7 диспетчерских пультов. Состав пульта зависит от количества каналов связи. которыми управляет конкретный диспетчер. Если для решения всех задач достаточно 30 программируемых клавиш, достаточно одного СТА. Если же требуются дополнительные клавиши, в состав пульта включают консоли расширения. Их также подключают к свободным портам СТА и функционально привязывают к конкретным СТА..

В частности, в рамках конфигурации 50х122 + 14 СТА реализовано следующее пожелание Заказчика:

  • Один пульт на 30 клавиш.
  • Шесть пультов на 90 клавиш. В состав каждого такого пульта входит СТА и консоль расширения



Стоимость  комплекта ОДС в указанной конфигурации.

Основная комплектация (базовые блоки,  процессор. источник питания, платы для обеспечения работы комплекса блоков и обеспечения конфигурации, корды) — около 336600 руб.

Дополнительная  комплектация (7 системных аппаратов, 6 консолей расширения. 90 аналоговых телефонных аппаратов) — ок. 174500 руб.

В обоих случаях указаны цены июля 2021




Хотите подобрать и купить АТС оперативно-диспетчерской связи ?

Пишите

manager@multicom.ru

Звоните

+7 800-511-15-40

+7 812-325-15-40

АТС можно использовать совместно с системами записи телефонных переговоров. Соответствующие устройства подключают к линиям СТА. Параллельное подключение на кроссе не задействует имеющиеся порты УАТС.
