Диспетчерская громкоговорящая связь для производства

Диспетчерская громкоговорящая связь для бетонного завода.

Диспетчерская громкоговорящая связь на бетонном заводе



Основные требования к диспетчерской ГГС для бетоносмесительного (бетонного) завода — устойчивая работа в условиях высокого уровня шума, повышенной вибрации и запыленности.

Решение, которое описано ниже, по сути, сформировано самим Заказчиком на основании спецификаций оборудования, которые представлены на нашем сайте.




Диспетчерская громкоговорящая связь в данном конкретном случае представляет комплект оборудования в составе:

  • Коммутатор диспетчерской связи

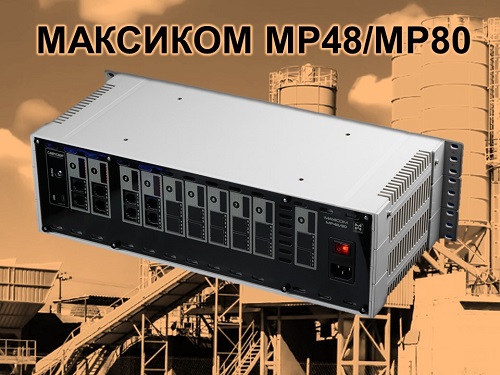

    Коммутатор диспетчерской ГГС для бетонного завода

    АТС МАКСИКОМ MP48.  АТС этой модели, как и все остальные представители модельного ряда АТС МАКСИКОМ,  имеет встроенный сервис диспетчерской связи, обеспечивает подключение каналов громкого оповещения, переговорных устройств дуплексной громкоговорящей связи.

  • Пульт диспетчерской ГГС

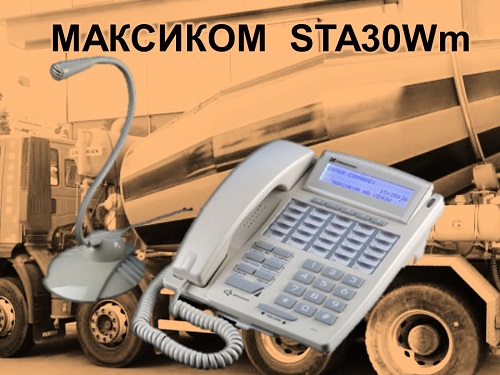

    Системный телефон в роли ПГС

    системный телефонный аппарат с 30 программируемыми кнопками прямого вызова. Кнопки программируются как на каналы громкого оповещения, так и на абонентские линии переговорных устройств. Таким образом, системный телефон выступает в роли полноценного ПГС и обеспечивает громкоговорящую селекторную связь, а также громкое оповещение.

  • Переговорные устройства двусторонней ГГС

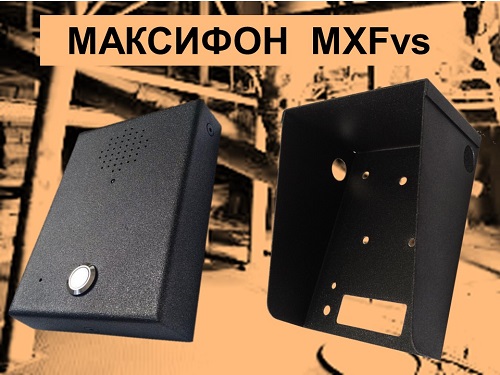

    Переговорное устройство громкоговорящей связи и защитный козырек.

    Максифоны MXFvs (темное исполнение). Устройства получают питание от абонентской линии и не нуждаются в дополнительных источниках питания. Уровень защиты — IP54. Печатная плата и другие компоненты устройства помещены в антивандальный стальной корпус.  Для дополнительной защиты устанавливается металлический козырек.

  • Адаптер линейного выхода

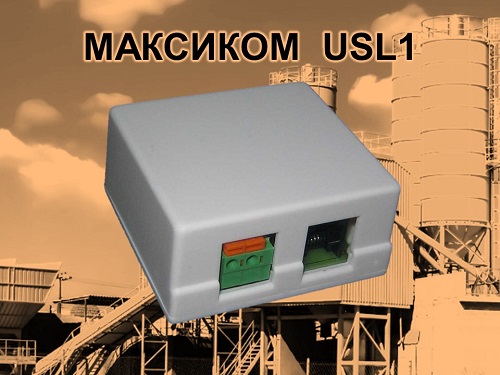

    Диспетчерская ГГС бетонного завода: адапт ер линейного выхода

    USL1 — устройство для организации канала громкого оповещения. Адаптер подключают к порту АЛ  коммутатора диспетчерской связи, к другому разъему подключается УНЧ требуемой мощности.

  • УНЧ

    С точки зрения возможности подключения к адаптеру линейного выхода, модель усилителя не имеет принципиальтного значения. Подключить можно любой УНЧ, главное, чтобы его выходная мощность соответствовала требованиям Заказчика и условиям эксплуатации.

  • Громкоговорители

    также подбирают с учетом уровня шума и расположения. Например, для конкретного решения использовались и всепогодные рупорные, и настенные громкоговорители.




Диспетчерская громкоговорящая связь: схема подключения.

Диспетчерская громкоговорящая связь. Схема для бетонного завода.


Комплект диспетчерской связи для данного решения:



Основная комплектация

Оборудование Количество (шт.)
Базовый блок B48P c процессором и источником питания 1
OFU (комплект для программирования АТС с ПК) 1
SA26P (плата расширения на 2 СЛ и 6 АЛ) 1
АА08P (плата расширения на 8 АЛ) 1
AP04P (плата расширения для подключения системных ТА) 1
Итоговая конфигурация: 2Х14 + 4СТА.  В базовом блоке остается 3 свободных слота. Резерв масштабирования — 24 порта.
Максифон MXFvs 9
Козырек для дополнительной защиты 4
USL1 (адаптер линейного выхода) 1

Дополнительная комплектация

Оборудование Количество (шт.)
STA30Wm (системный телефонный аппарат, 30 программируемых кнопок прямого вызова, выносной микрофон) 1
АА240 (усилитель мощности 240Вт) 1
HS-20 (Рупорный всепогодный громкоговоритель, степень защиты IP65) 5
SWS-10 (настенный громкоговоритель) 5
PB19 (Монтажный комплект для установки АТС в  стойку 19″) 1

Кроссовое оборудование

Оборудование Количество (шт.)
Шкаф 19’’, SU. металлическая дверь 1
КТ 2.108.004 (Плинт с норм. замкн. (размык.) контактами, 2/10.) 3
КТ 2.108.МХ5 (монтажный хомут на 5 плинтов) 1
Cord-RJ (Шнур 4 пары для подключения кросса к МР48/80) 6



Цена комплекта диспетчерской громкоговорящей связи в представленной комплектации составляет ок. 170000 руб. (включая оборудование под ТМ Максиком и Максифон, звукотехнику и кроссовое оборудование).



Представленное решение дешевле аналогичных по функциональности, но основанных на коммутационных платформах и переговорных устройствах других производителей.

О подключении приборов и устройств к портам функциональных модулей рассказываем здесь.
