Оперативная связь АСО

Система оперативной связи пожарного автомобиля связи и освещения.

Пример расчета. Состав оборудования. Схемы подключения.

Оперативная связь АСО — один из проектов, разработанный и реализованный нашей компанией для подвижных пунктов связи с возможностью мобильного развертывания. Пример другого подобного проекта — здесь.

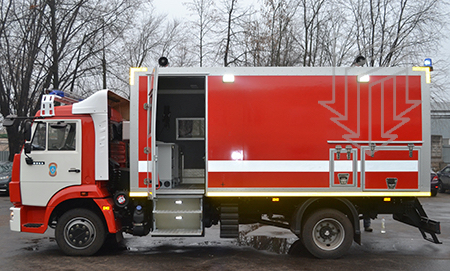

В рамках конкретного проекта система разработана для АСО, установленного на шасси КамАЗа. Фургон АСО имеет пассажирский и грузовой отсеки. Автомобиль используется в качестве штабного для координации действий пожарных расчетов посредством громкоговорящей и оперативной телефонной связи.



В процессе передвижения АСО к месту пожара или аварии внешняя связь подвижного штаба осуществляется средствами спутниковой связи. По прибытии на место возможности внешней связи дополняются подключением к телефонной сети, для чего используются соединительные линии коммутатора оперативной связи.



Координация действий боевых расчетов на местах осуществляется с применением громкоговорящей и телефонной связи.



Оборудование телефонной и громкоговорящей связи включает:

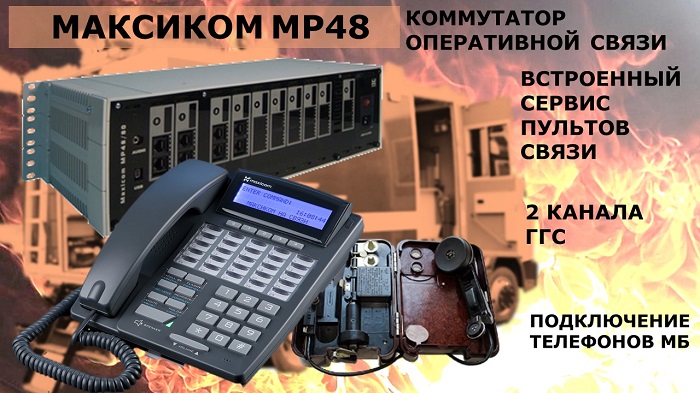

Коммутатор оперативной связи — МАКСИКОМ MP48

в конфигурации 2х14+4СТА. Конфигурация создается путем установки в базовый блок АТС следующих плат расширения: KSA17P (2 шт) и KAP04P (1шт).

Модификация “К” исходно разрабатывалась для КАТС  — платы покрываются специальным лаком для дополнительной защиты схем от влаги, пыли, других агрессивных агентов. В связи с особенностями  работы боевого расчета на месте дополнительные меры защиты являются абсолютно оправданными.

Коммутатор (мини АТС) устанавливается в герметичный шкаф IP65, при креплении которого  используются виброопоры и виброамортизаторы. Это решение показало свою эффективность при монтаже КАТС МАКСИКОМ на ледоколах Атомфлота, и также было применено при оборудовании подвижных пунктов связи. .





Важнейшие параметры и состояние системы контролируются с помощью панели световой и звуковой сигнализации ПЭСС 1. Панель размещена в герметичном корпусе. Это решение было успешно применено в системах судовой связи “Максиком”, в частности, на ледоколах Атомфлота.

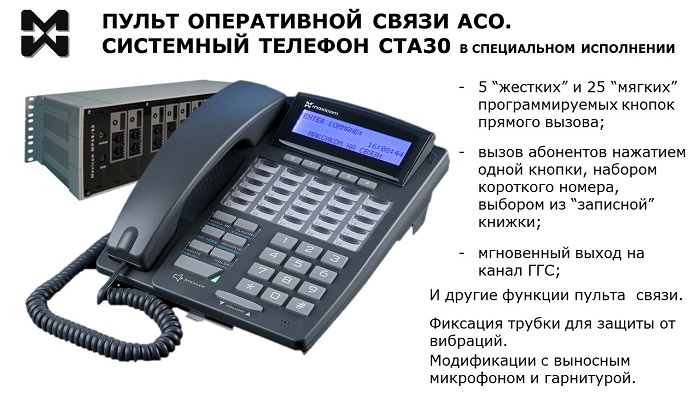

Пульт оперативной телефонной и громкоговорящей связи — системный телефонный аппарат STA30G. Используется модификация KSTA 30G с дополнительной фиксацией трубки.





Конкретная конфигурация АТС имеет 4 порта для подключения системных телефонов, поэтому три порта СТА остаются свободными и могут быть при необходимости использованы для подключения дополнительных пультов связи.



Дополнительные пульты оперативной связи — аппараты  KX-TS2365RU.  Функции  пульта связи обеспечиваются подключением к АТС МАКСИКОМ, которая обеспечивает сервис пульта связи.



Устройство для обеспечения оперативной связи по каналу GSM с расчетами на местах — шлюз FXO. Подключается к отдельной АЛ.



Телефонные аппараты для развертывания дополнительных пунктов связи — полевые аппараты ТА-57. Для подключения полевых телефонов системы МБ используется адаптер МБ, подключаемый к АЛ АТС.

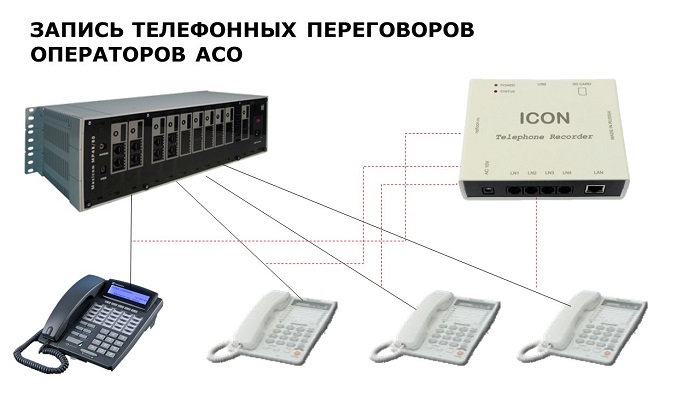

Все переговоры операторов записываются для последующего анализа и “разбора полетов”. Для этого к линиям операторов на кроссе подключается устройство записи переговоров.

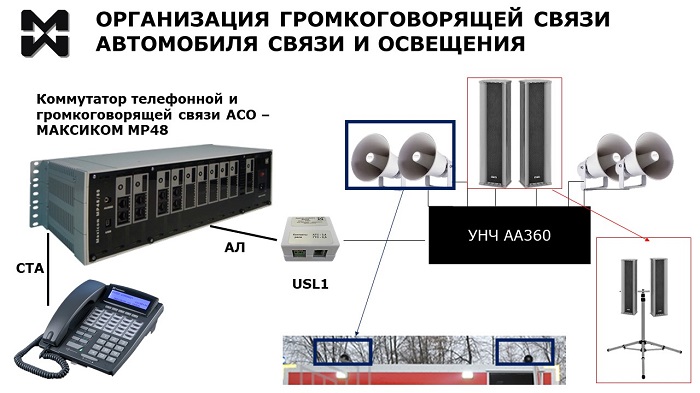

Громкоговорящая связь организована в виде одного канала ГГС, подключенного к порту АЛ станции.





Структура канала включает адаптер линейного выхода (подключается к порту АЛ), усилителя низких частот 360 Вт (подключается к адаптеру) и шести громкоговорителей мощностью 30 Вт (4 рупорных, 2 колонного типа; все подключены к усилителю).

Кроме того, в состав оборудования ГГС входит ручной электромегафон.



Кросс монтируется в специальном герметичном шкафу. Решение было разработано для подвижных пунктов связи, применяется в системах связи МО и МЧС и реализовано для АСО.

---



Оперативная связь АСО на месте пожара/аварии/стихийного бедствия





Оперативная связь АСО организуется следующим образом.

Внутренние и внешние вызовы коммутируются МАКСИКОМ MP48, внутренними абонентами которой являются 4 оператора связи  штабного автомобиля.

Также внутренними абонентами станции являются полевые телефоны.

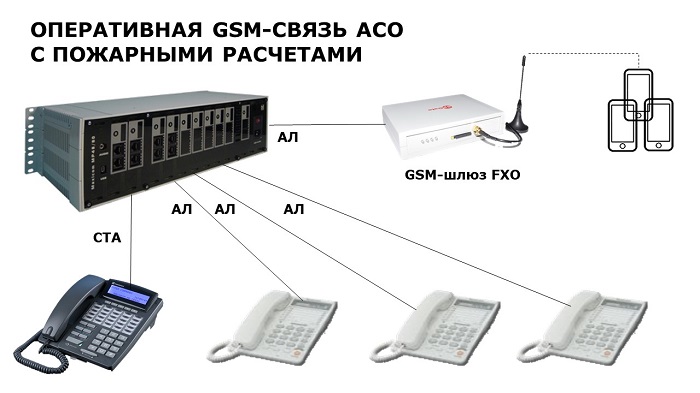

Для оперативной GSM-связи используется шлюз FXO. Шлюз подключается к порту АЛ коммутатора. Через этот шлюз осуществляются как исходящая, так и входящая GSM связь операторов АСО.

Линии операторов объединяются в группу.

Стандартная схема наведения — входящие вызовы наводятся на все аппараты группы. Отвечает тот, кто первым поднимает трубку.

Возможны другие схемы наведения, специфика которых оговаривается с Заказчиком.

Для совершения исходящих вызовов используются

• Кнопки прямого вызова системного телефонного аппарата
• Набор коротких внутренних номеров
• Вызов внешнего или внутреннего абонента из записной книжки. Для этого используется  общестанционная “записная книжка”, “записная книжка” группы абонентов, а также индивидуальные записные книжки операторов. Все эти возможности обеспечиваются АТС MP48.

Выход на канал ГГС обеспечивается со всех операторских пультов.



---
