Дуплексная ГГС для холодильного цеха

Оперативная дуплексная ГГС для холодильного цеха: система с удобным управлением.

Систему “Дуплексная ГГС на 4 производственных участка” подобрали по заявке предприятия пищевой промышленности.

Дуплексная сГГС для холодильного цеха - схема решения

Конфигурация АТС для решения: 2 СЛ, 6 АЛ, 4 порта СТА. Для создания конфигурации в базовый блок АТС МАКСИКОМ MP48 устанавливают два модуля расширения: SA26P и AP04P.

Суть задачи.

Объект — холодильный цех из четырех производственных участков. С каждым участком необходима оперативная связь. Однако, не всякие средства связи удобно использовать для этой цели. Причина — в особенностях производственного процесса. А именно, руки операторов в буквальном смысле все время заняты.

Подбор средств свяхи для холодильного цеха

«Неудобно» не значит. что телефонный аппарат или рация не могут обеспечить качественную связь. Могут. Но вот пользоваться ими в условиях работы в холодильном цехе действительно не очень удобно. Посмотрите на картинки в правой части — сразу увидите почему.

Поэтому на этом и подобных производствах требуются устройства, которые сочетают простоту и удобство использования с высоким качеством связи.

Также крайне желательно, чтобы эти устройства имели антивандальное исполнение.

Кроме того, опять же в связи с особенностями производства, вызов по голосовой связи очень желательно дублировать световой сигнализацией. В этом случае ответственное лицо точно не пропустит поступающий вызов — как бы оно ни был занято, , и как бы шумно ни было на участке в этот момент.

Решение.

Для данного предприятия разработали систему “Оперативная дуплексная ГГС”. Данная система соответствует требованиям и обеспечивает:

Дуплексную ГГС диспетчера (начальника цеха) с участками.
Телефонную связь диспетчера с другими службами предприятия и руководством.
Прямой выход на все нужные каналы связи.
Дублирование голосового вызова световой индикацией.
Режим автоприема на устройствах, которые расположены на участках.
Вызов диспетчерского пульта нажатием одной кнопки.
Высокий уровень защиты устройств от механических повреждений и проникновения влаги.
Высокое качество дуплексной громкоговорящей связи.

Состав системы.

Дуплексная ГГС для холодильного цеха на 4 участка имеет следующий состав.

Диспетчерский пульт — системный телефонный аппарат STA 30.

Выглядит как телефонный аппарат, является телефоном повышенной комфортности и одновременно многофункциональным пультом связи.

Аппарат имеет 30 кнопок/клавиш прямого вызова. 25 из них снабжены светодиодной индикацией. На каждый канал связи программируют отдельную кнопку. В данном случае, потребуется всего 4 кнопки. При нажатии на кнопку диспетчер выходит на канал связи с конкретным участком.

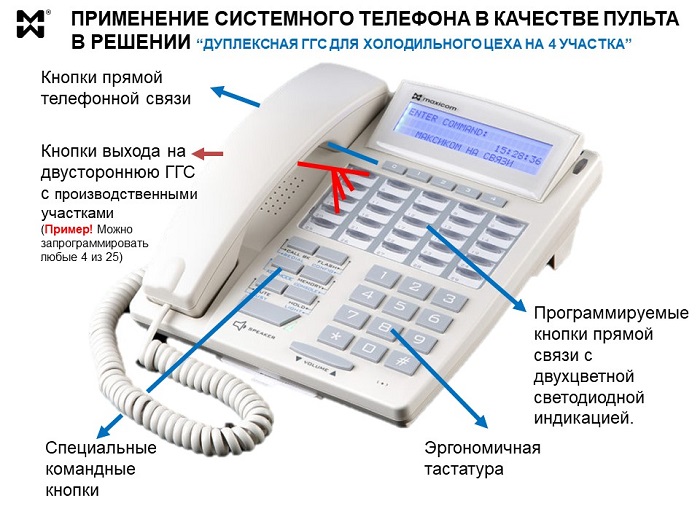

Системный телефон АТС - пульт дуплексной ГГС холодильного цеха.

Помимо стандартной модификации, имеются модификации СТА с выносным микрофоном и гарнитурой.

Если поступает вызов с участка, номер высвечивается на дисплее,, и одновременно загорается индикатор под соответствующей кнопкой.

Пять т.н. “жестких ” кнопок используют для выхода на наиболее важные каналы связи. Поэтому они отличаются повышенной эргономичностью. На эти кнопки, как правило. программируют внутренние номера руководства и служб, с которыми оперативная связь нужна чаще всего.

Конечно, помимо нажатия кнопки есть и другие способы набора нужных номеров. Это и стандартный набор с тастатуры, и использование записных книжек: общестанционной и индивидуальной.

Кроме того, на аппарате имеются дополнительные кнопки управления, которые значительно ускоряют набор некоторых команд.

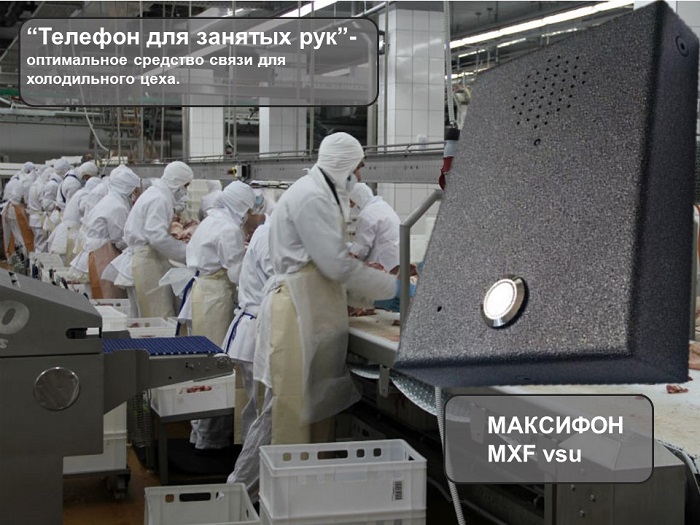

Антивандальные переговорные устройства МАКСИФОН MXFvsu.

Устройства имеют прочный металлический корпус и степень защиты от влаги IP54. Широко применяются в системах оперативной связи, в том числе, для специальных ведомств. Кстати, MXFvsu входит в состав обновленной линейки переговорных устройств.

Данное переговорное устройство может совместно работать со световым оповещателем. То есть, при поступлении вызова с диспетчерского пульта голосовой вызов сопровождается световым сигналом. В данном решении используем световые оповещатели МАЯК-12-С.

Антивандальное устройство дуплексной ГГС для холодильного цеха

Конструктив внешне предельно прост. Кнопка «вызов» эргономична, с высокой отказоустойчивостью. Режим автоприема позволяет ответить на вызов, просто подойдя к устройству.

Максифон MXFvsu имеет режим автоприема/автоотбоя. Иными словами, для приема вызова оператор или начальник участка просто должны подойти к устройству и ответить. Нажимать на кнопку вызова в данном случае не нужно. Окончание разговора со стороны диспетчера автоматически освободит и линию Максифона.

Поскольку Максифоны имитируют работу телефонного аппарата, они подключаются по обычной двухпроводной телефонной линии. Соответственно, и питание получают от этой же линии. Следовательно, никакие дополнительные источники питания не нужны

Коммутатор диспетчерской ГГС и телефонной связи — УАТС МАКСИКОМ MP48.

Эта модель популярна как в качестве малой УАТС, так и в качестве коммутатора диспетчерской и громкоговорящей связи. Удобные габариты, широкий функционал и невысокая стоимость станции вывели эту модель в лидером продаж 2020 г.

В решении Для решения “Дуплексная ГГС для холодильного цеха” используется конфигурация 2СЛ, 2 АЛ, 4 порта СТА.

Соединительные линии в данном случае используют для связи диспетчерского коммутатора с АТС предприятия. Впрочем. одну из двух СЛ можно использовать и для прямого выхода “в город”. если это целесообразно с точки зрения руководства предприятия.

Цена комплекта дуплексной ГГС на 4 участка.

Стоимость решения в полной комплектации составляет менее 75000 руб. в ценах весны 2021 года. В состав входят и УАТС в нужной комплектации, и системный телефон, и переговорные устройства, и световые оповещатели, и даже оборудование для подключения к кроссу.

Проектирование холодильного цеха и система связи.

Система связи холодильного цеха — один из разделов проекта. Как было показано выше, оборудование “Максиком” полностью соответствует особенностям организации производства. Кроме того, систему очень легко монтировать. Количество проводов минимально. Коммутатор диспетчерской связи удобно размещать в телекоммуникационном шкафу или стойке 19’’. Кстати, есть модификация базового блока для настенного крепления. Максифоны можно крепить как на горизонтальную, так и на вертикальную поверхности.

Если оборудование “Максиком” заложено в проект системы связи холодильного цеха, наши специалисты подготовят всю необходимую документацию. Более того, все это сделаем бесплатно и обеспечим дальнейшую поддержку проекта.
