Система трансляции “контролер — операторы”

Категория решения: громкоговорящая связь и громкое оповещение; аппаратура ГГС и оповещения; оборудование громкоговорящей связи; цеховая ГГС; громкая связь в цехе.

Громкая связь для цеха заставка страницы

Запрос: Интересует громкая связь в цех. Что можете предложить?

Задача: построить систему громкоговорящей связи и оповещения для производственного цеха с высоким уровнем шума.

Дано:

  • Сфера деятельности: производство
  • Тип помещения: цех с производственной линией (литейные машины).
  • Рабочие места:
    — Операторы (перемещаются — каждый в пределах своей части озвучиваемой зоны) — 3
    — Контролер (рабочее место располагается в том же цехе, но за пределами озвучиваемой зоны) — 1
  • Площадь озвучиваемой зоны — 120 кв.м. (6% общей площади цеха)
  • Уровень шума в зоне ГГС — высокий (ок. 80 дБ)
  • Источник шума — воздушная система охлаждения пресс-форм.
  • Цель ГГС — оперативное оповещение операторов об обнаруженных дефектах.

Требуется:

Простая в управлении и надежная система ГГС, удовлетворяющая условиям.

Решение.

Данным условиям может удовлетворять два варианта решения. Принципиальное отличие — тип усилителя.

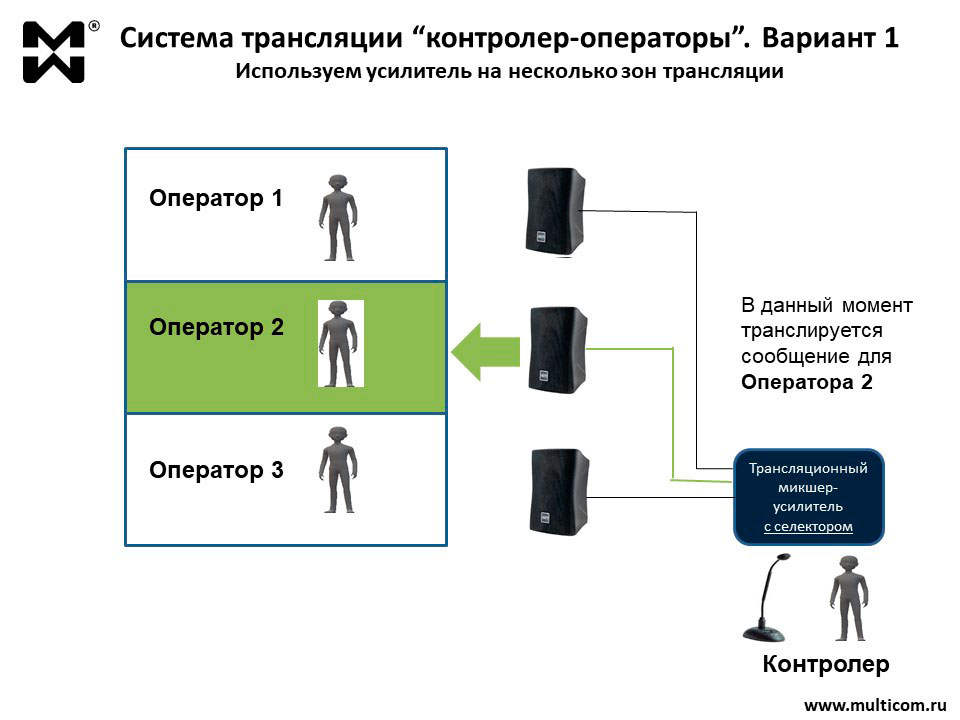

  • Вариант 1. Трансляционный микшер-усилитель, предназначенный для трансляции на несколько зон. В данном случае, каждый из трех операторов будет получать индивидуальные сообщения от контролера. Переключение между зонами осуществляется с помощью селектора. Переключением трансляций управляет контролер.Схема организации цеховой ГГС Вариант1

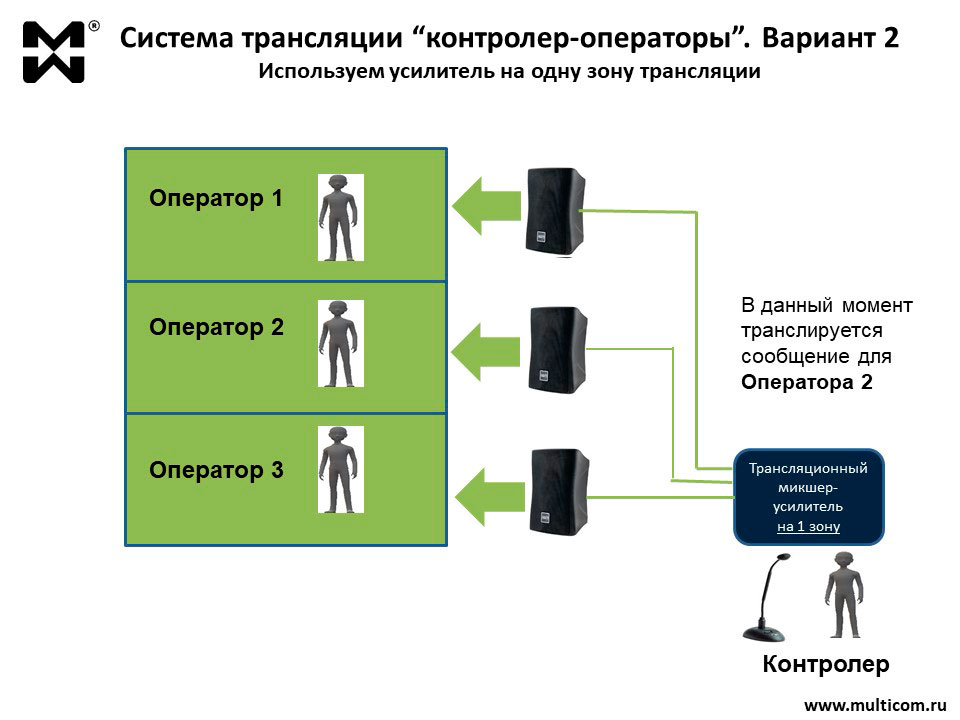

  • Вариант 2. Трансляционный микшер-усилитель, предназначенный для трансляции на 1 зону. В этом случае, голосовые сообщения контролера будут слышать все три оператора.Схема организации цеховой ГГС Вариант 2Следует иметь в виду:
  • Трансляционные усилители, рассчитанные на несколько зон (как правило, на 5) и имеющие селектор, стоят существенно дороже усилителей, рассчитанных на 1 зону трансляции.
  • Рабочие места операторов для описанной задачи расположены достаточно близко друг от друга. В то же время, уровень шума достаточно высокий. Следовательно, для того чтобы “перекрыть” его, потребуются мощные громкоговорители. А значит, даже при разделении ГГС на зоны, высока вероятность того, что сообщения, адресованные одному оператору, все равно будут слышать и остальные два.
  • Операторы и контролеры, работающие в одну смену, с высокой вероятностью, хорошо знают друга, в т.ч. и по именам.  Кроме того, рабочее место каждого оператора имеет какое-то внутреннее обозначение, используемое в процессе общения между контролером и операторами. Поэтому оператор легко определит, адресовано текущее сообщение именно ему, или кому-то из двух других операторов. Главное, чтобы он вообще его услышал:)

Вывод: наиболее бюджетным и целесообразным представляется вариант 2. Дальнейшие комментарии относятся именно к этому варианту.

Подбор оборудования для варианта 2

Микрофон

Для данных условий рекомендуется использовать микрофонную панель, предназначенную для работы в составе системы оповещения. Важные характеристики: низкий уровень собственных шумов, широкий динамический диапазон, устойчивость и защита от повреждений.

Усилитель

Рекомендуется трансляционный микшер — усилитель для однозоновой ГГС.

Дополнительные рекомендации по выбору усилителя. Желательно выбирать модель, в которой предусмотрены микрофонные и линейные входы, а также система приоритетов различных видов сигналов. Это может понадобиться для интеграции решения в систему связи всего предприятия, а также для приоритетной передачи срочных сообщений, например, от систем ГО и ЧС.

Параметры усилителя для данной задачи:

  • Выходная мощность — 60Вт
  • Отношение сигнал/шум (мик. входы) — >50дБ
  • Отношение сигнал/шум (лин. входы)- >75 дБ
  • Достаточная чувствительность микрофонных входов

Громкоговоритель (настенные громкоговорители для систем оповещения)

Рекомендуется установить три громкоговорителя. Суммарная мощность громкоговорителей не должна превышать выходной мощности усилителя.

Для указанных производственных условий достаточны громкоговорители, обеспечивающие громкость в пределах от 80 до 90 дБ.

Параметры громкоговорителя:

20 Вт, 87 дБ, 55 Гц – 15 кГц

Предлагаемое решение

Оборудование Количество
Микшер-усилитель, 60 Вт, 2 лин., 3 мик. входа 1
Громкоговоритель настенный, 20 Вт, 87 дБ, 55 Гц – 15 кГц, 3
Панель с динамическим микрофоном, 100-18000 Гц, 400 Ом 1
Корд микрофонный, 1 м, Jack 6.3 — Jack 6.3 1
