Расчет систем связи для школ

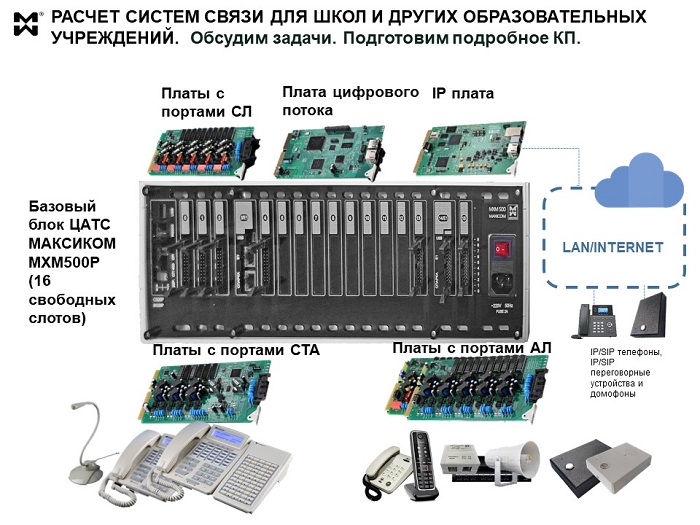

Расчет систем связи для школ, ВУЗов, детских садов и других образовательных учреждений

Расчет систем связи для школ и других образовательных учреждений, организация поставок, поддержка и внедрение систем связи в учреждениях образования — одно из важнейших направлений деятельности нашей компании.

Расчет систем связи для школ - примеры комплектаций

Чтобы произвести расчет систем связи для школы или другого образовательного учреждения. необходимо знать текущие и перспективные задачи.

Так или иначе, расчет сводится к определению следующих параметров:

  • Тип подключения к ГАТС (аналоговое, цифровое, IP)/
  • Текущая и перспективная потребность в системных телефонных аппаратах (пультах связи).
  • Количество абонентских линий (с учетом масштабирования в перспективе. если таковое понадобится).
В системах «Максиком» к портам АЛ подключают не только обычные телефонные аппараты. но и базы DECT, переговорные устройства. каналы громкоговорящей связи (через специальные адаптеры), факсы и факс-модемы.

Таким образом. расчет систем связи для школ в части количества абонентских линий опирается на текущие и перспективные потребности во всех вышеперечисленных абонен6тских устройствах.



Выбор УАТС в зависимости от типа подключения к ГАТС.

Если УАТС образовательного учреждения планируется подключать к телефонной сети общего пользования по цифровому потоку или по IP,  следует выбрать цифровую АТС МАКСИКОМ MXM500P.  В базовый блок этой станции устанавливают плату E1-500P или IP — плату IP 500P.  В последнем случае станция становится аппаратной IP АТС. Надо также иметь в виду, что MXM500P также обеспечивает подключение и по аналоговым линиям.

Если же для подключение планируется только по аналоговым СЛ. выбор УАТС определяется  емкостью и объемом сервисного обслуживания. С этой точки зрения даже для систем средней емкости также оптимальна цифровая АТС MXM500P, поскольку она обеспечивает самый широкий спектр сервисных функций. в том числе уникальный сервис селекторных совещаний.


Полезные ссылки:

Внешние линии АТС

Абонентские линии мини АТС

Как оптимизировать входящую связь

Оптимизация исходящей связи

Настройки и программирование мини АТС




Подключение системных аппаратов.

Ко всем моделям УАТС Максиком можно подключать четырехпроводные системные аппараты и консоли расширения. К ЦАТС «Максиком» также подключают цифровые СТА и консоли.

Цифровой системный аппарат

Цифровая консоль расширения

Четырехпроводной системный ТА

Четырехпроводная консоль расширения



Для подключения СТА и консолей требуются платы с портами СТА.

Для семейства гибридных мини АТС МАКСИКОМ MP48/MP80 имеется плата с четырьмя портами СТА (в базовый блок можно установить более одной платы).

В MXM500P можно установить три вида плат с разным количеством портов СТА.




Абонентские линии.

Расчет систем связи для школ и других ОУ в части абонентских линий — очень ответственный момент.  Как говорилось выше, к АЛ можно подключать широкий спектр абонентских устройств.

Поэтому необходимо определиться с количеством следующих устройств:

  • Проводные телефонные аппараты и базы DECT.  Выбор моделей и производителей осуществляет Заказчик.  К портам АЛ мини  АТс «Максиком» подключают телефонные аппараты самых разных производителей. Кстати, парк телефонных аппаратов — один из моментов, на которых можно сэкономить.  Если в школе уже есть телефонные аппараты, не обязательно срочно выбрасывать их на свалку и закупать новые — те, что есть, будут нормально работать в составе новой АТС.
  • Переговорные устройства и домофоны Максифон. Эти устройства также подключают к абонентским портам.
  • Выносные усилители ГГС и адаптеры линейного выхода.  Данные устройства необходимы для организации каналов громкого оповещения. Следует иметь в виду, что к станциям MP48 и MP80 можно подключить два  таких канала, к MXM500P -(один блок) — до 10.
  • Факсы и факс-модемы.

Среди модулей расширения имеются как платы, содержащие только порты АЛ , так и платы с разными комбинациями портов АЛ, СЛ и СТА.




IP телефония.

Станции семейства MP48/MP80 обеспечивают IP телефонию посредством подключения VOIP-шлюзов. В зависимости от типа шлюза (FXS или FXO) и конкретных задач IP телефонии шлюзы подключают к портам СЛ и АЛ. Следовательно, это обстоятельство нужно учесть при расчет потребности в портах СЛ и АЛ.

Оптимальные возможности для организации IP телефонии предоставляет IP плата, установленная в базовый блок МАКСИКОМ MXM500P. Установка этой платы сразу обеспечивает подключение до 64 SIP-транков и до 128 внутренних IP абонентов. При этом IP телефония также обеспечена и для аналоговых телефонных аппаратов. Для того чтобы использовать их в системе IP телефонии. необходимо зарегистрировать соответствующих абонентов на VOIP сервере IP платы.

 IP телефонии для образовательных учреждений.

Конвергентные решения для школ


Масштаб системы и ее дальнейшее развитие.

Для большинства общеобразовательных школ потребности связи обеспечиваются одним блоком цифровой АТС МАКСИКОМ MXM500P.

Однако, для крупных проектов. в том числе. для многофункциональных образовательных комплексов. потребуется более масштабное решение. Его строят на базе двух или даже трех блоков АТС. Есть решения из нескольких АТС, каждая из которых представляет собой комплекс блоков ЦАТС Максиком.

Специалисты  могут самостоятельно произвести расчет систем связи для школ, опираясь на технические и функциональные характеристики УАТС.  Впрочем, всегда лучше обратиться в нашу компанию.  Подробно обсудив все требования, пожелания и нюансы,  ответственные специалисты отправят вам расчет системы связи в виде подробного коммерческого предложения с указанием всех позиций и актуальных цен.




РАСЧЕТ СИСТЕМ СВЯЗИ ДЛЯ ШКОЛ И ДРУГИХ ОБРАЗОВАТЕЛЬНЫХ УЧРЕЖДЕНИЙ: ПРИМЕРЫ.

Задача Конфигурация Описание, детали

IP телефония для дошкольного образовательного учреждения.

20 внутренних IP абонентов. 4 SIP-т ранка

MАКСИКОМ MXM500P с IP платой, 15 свободных слотов IP телефония для ДОУ - схема построения системы связи

Адресная система оповещения для классов и кабинетов школы (1100 мест)

Конвергентное решение: IP АТС + аналоговые Максифоны.

IP АТС Avaya (из исходного проекта) +  VOIP-шлюзы FXS. NeoGate TA1600 Yeastar+ Максифоны MXFvs Система оповещения классов и кабинетов для ОУ - схема
Модуль адресного громкоговорящего оповещения и дуплексной ГГС на 42-46 кабинетов для общеобразовательной школы. МАКСИКОМ MP80p: 2СЛ X 46 АЛ, 4 СТА Система оповещения в школе на 46 классов и кабинетов
