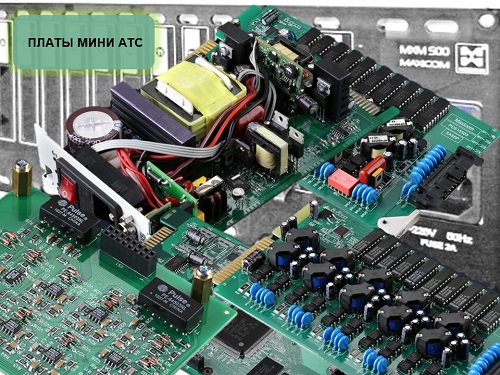

Платы мини АТС

Платы мини АТС — что это, зачем нужны, сколько и каких плат может понадобиться.

Платы мини АТС — разновидность печатных плат, которые используются для создания конкретной конфигурации АТС и обеспечения ее работы..

Основой платы мини АТС является пластина из диэлектрика (материала, не проводящего электрический ток). На поверхности этой пластины расположены электронные компоненты и т.н. проводящий рисунок — линии пайки, которые соединяют выводы электронных компонентов друг с другом.  Уникальное сочетание электронных компонентов, особенности их электрического и механического соединения формируют конкретную электронную схему. Эта схема и обеспечивает все функциональные возможности платы. Кроме того, плата мини АТС может иметь выходные разъемы. Например, платы с комплектами абонентских и соединительных линий имеют выходные разъемы для подключения кордов. а те, в свою очередь, ведут к кроссовому оборудованию.



Мини АТС на моноплате.

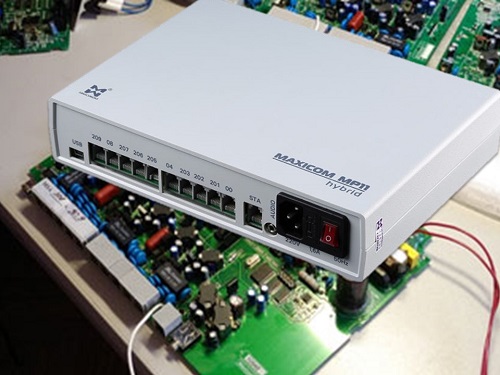

Пример такой станции — МАКСИКОМ MP11 В КОНФИГУРАЦИИ 308.

Это одна из самых популярных конфигураций малых УАТС. Все компоненты электронной схемы выполнены на одной крупной печатной плате.

Обратной стороной применения моноплат является нерасширяемость конфигурации.



Платы телефонной станции  и организация мини АТС по модульному принципу. (на примере семейства МАКСИКОМ MP48/MP80  и цифровой АТС МАКСИКОМ MXM500P)

О конфигурациях и модульном принципе построения мини АТС кратко рассказывается в отдельной статье. Однако, этот важный вопрос заслуживает более подробного рассмотрения.

В таблице ниже представлены основные задачи и соответствующие этим задачам типы плат.

Задачи	Тип платы и примеры	Комментарии
Обеспечить подачу необходимого напряжения на различные схемы мини АТС.	Источник питания PS500P или PS500b для MXM500P Блок питания для MP48/MP80	Станция получает питание от сети 220В. Источник питания трансформирует электрическую энергию сети в линейное напряжение комплектов, вызывное напряжение, напряжение
Реализация программных установок станции, центральное управление мини АТС.	Центральный процессор для MXM500P для MP48/MP80	Тип процессора во многом определяет возможности и потенциал станции.  Например, процессор цифровой АТС MXM500P обеспечивает более широкий функционал, чем процессор гибридных MP48/MP80.
Подключение по цифровому потоку	Плата цифрового потока Е1-5000P	Данная плата совместима только с MXM500P. Соединяется с остальной частью станции через 30 виртуальных соединительных линий.
Подключение по SIP-транкам, а также подключение внутренних  IP абонентов	IP плата IP500P	Эта плата также совместима только с MXM500P. Связь с остальной частью станции обеспечивается по 20 виртуальным СЛ. Установка этой платы мини АТС в базовый блок превращает станцию в аппаратную IP АТС.
Организация АТС из комплекса блоков. выполнение части функций центрального процессора.	Плата сопряжения	Предназначена только для MXM500P. Необходима для создания комплекса из двух или трех блоков станции. Устанавливается во второй и третий блоки. Блоки АТС, в которые установлены такие платы. становятся ведомыми, т.е. находятся под управлением центрального процессора, который установлен в ведущем блоке (“ведущей корзине” станции. Платы сопряжения устанавливаются на те ж места в базовом блоке, что и центральный процессор.
Поддержка расширения емкости за счет организации комплекса блоков или установки платы цифрового потока или IP платы	Плата согласования на процессор	Данная плата служит для согласования и гальванической развязки  электрических интерфейсов микросхем  с электрическими сигналами в кабеле. Ее устанавливают на центральный процессор.
Подключение аналоговых абонентов и внешних линий, а также системных аппаратов.	Платы расширения для MP48/MP80 SA17P SA 26P AA08P AP04P для MXM500P SA37P SA55P SAP223P AP62P AD62P AA10P	Эти платы могут содержать  только абонентские комплекты (обозначаются символом А) комбинации абонентских комплектов и комплектов СЛ.(последние обозначаются символом S) комплекты АЛ, СЛ и СТА.  комбинацию портов СТА и АЛ. Такая конструкция плат разработана для MXM500P. При этом порты СТА могут быть как четырехпроводными, так и цифровыми (D). Только порты СТА (в MP48 и MP80)



Размещение плат в базовом блоке.

Платы устанавливают в базовый блок. Для процессора (или платы сопряжения)  и источника питания предусмотрены специальные платомест, а, которые нельзя (да и не получится) установить другие платы расширения.

Плате согласования вообще не требуется платоместо, поскольку она “садится” поверх процессора.

Остальные платоместа (слоты) базового блока являются универсальными. То есть. в любое из них можно установить любую плату расширения. Впрочем, есть определенные рекомендации по установке IP платы и платы E1-500P, хотя принцип универсальности слотов они никак не отменяют.,

Установить плату в базовый блок очень легко.  Посмотрите.



Специализация плат и управление работой мини АТС.

Мини АТС — специализированный компьютер, и  центральный процессор является компонентом. который обеспечивает выполнение машинного кода. То есть, процессор реализует программные настройки станции и управляет ее работой, получая информацию от других плат и контролируя их функционирование.

Однако, уровень контроля процессором зависит от специфики платы. В частности. IP плата имеет очень большую степень  самостоятельности и даже программируется отдельно. В той части. которая касается внутренних IP абонентов,  она действует как автономная IP АТС со своим собственным сервером. . Если же речь идет об  IP телефонии для т.н. MXM-клиентов (аналоговых абонентов АТС и системных телефонных аппаратов), то взаимодействие IP платы с процессором имеет место. Более того,  в помощь процессору придается плата согласования, которая частично разгружает центральный процессор.

Платы мини АТС, которые  содержат абонентские комплекты, комплекты СЛ и (или) порты системных аппаратов, находятся под более жестким контролем процессора.  Впрочем. даже в этом случае часть компонентов платы помогают процессору, частично беря на себя управленческие и контрольные функции.

Обмен информацией между центральным процессором мини АТС и периферийными платами станции происходит постоянно. Однако, в каждый момент времени с процессором “общается” только одна плата.

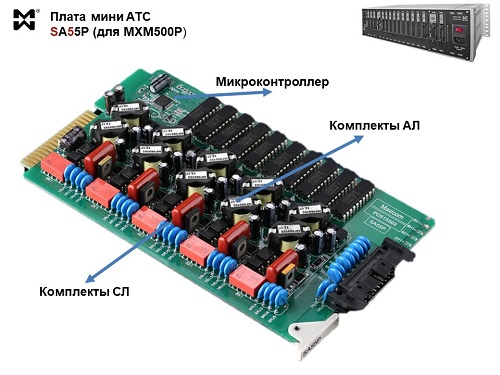

Устройство платы расширения мини АТС на примере платы SA55P.

Данная плата имеет общую часть, а также содержит 5 комплектов АЛ и 5 комплектов СЛ.

Общая часть платы

Компоненты общей части платы: микроконтроллер, дешифратор и буферная ИС

Микроконтроллер

Этот компонент платы выполняет наибольшее количество функций на разных этапах: начиная от старта платы и инициализации кодеков всех остальных компонентов платы и заканчивая работой комплектов АЛ и СЛ в режиме приема  и отправки вызовов.

Среди прочего. микроконтроллер

• Разгружает центральный процессор, постоянно сканируя комплекты АЛ и СЛ.и проверяет их состояние.
• Отслеживает изменение статуса комплектов АЛ и СЛ.
• Производит предварительную обработку информации. которая поступает от комплектов платы.
• Передает результат обработки процессору по его запросу.
• Распределяет команды процессора в указанный комплект: либо без обработки, либо реализует простейший алгоритм управления работой комплекта. Например, для комплектов АЛ микроконтроллер реализует программу приема серии декадных импульсов цифры номера, а для СЛ – передачи серии декадных импульсов цифры номера.

Комплекты АЛ.

Абонентские комплекты предназначены для подключения двухпроводной абонентской линии у мини АТС.

ФЛ — программно-доступный комплект, который получает от микроконтроллера команды по последовательному интерфейсу CIO (D1:11). В число этих команд входят:

• посылка вызова
• отключение батарейного питания
• зажигание сигнального светодиода

Кроме того, комплект АЛ отсылает микроконтроллеру информацию о типе и состоянии.



Комплекты СЛ.

Комплекты соединительных линий предназначены для организации связи с внешней. в частном случае — городской АТС по закрепленному за данным СЛ абонентским комплектом внешней станции.

Работой комплектов СЛ управляет центральный процессор. Таким образом, комплекты СЛ также являются программно-доступными комплексами.

Работа комплектов АЛ и СЛ рассматривается подробнее в отдельных статьях.

Описания всех плат мини АТС МАКСИКОМ представлены в специальном разделе каталога.



Подбор плат для создания конфигурации.

В самом общем виде, последовательность выбора такова: задачи и требования — выбор модели — выбор конфигурации.

Мини АТС, в частности, станции Максиком, способны выполнять сложные. комплексные задачи и далеко не всегда ограничиваются только телефонной связью. Поэтому в первую очередь — задачи, которые стоят перед системой связи. Под совокупность задач и требований подбирают модель станции. Модель АТС обладает набором технических и функциональных характеристик, и эти характеристики и являются критерием выбора.

Конкретная конфигурация станции — последний этап. Дело в том. что одинаковые или очень похожие конфигурации можно создать на разных моделях АТС. А значит, при формальном сходстве конфигурации будут обладать разными возможностями и обеспечивать разные возможности расширения.

Примеры — в разделе “типовые схемы подключения.” В частности, загляните в этот материал — о мини АТС на 30-50 номеров. В нем наглядно показано, какие различия  между сходными конфигурациями, построенными на разных моделях. могут быть существенны.

Когда модель выбрана и согласована по набору характеристик с Заказчиком, подбор плат мини АТС  не вызывает никаких сложностей.

Нужно всего лишь знать, сколько портов АЛ, СЛ и СТА понадобится. И в соответствии с этим выбрать нужные платы в нужном количестве.

При этом есть платы мини АТС, которые требуются всегда и размещаются в специально отведенных для этой цели слотах.  Например, независимо от конфигурации АТС и даже количества блоков АТС МАКСИКОМ MXM500P в каждом блоке должен находиться источник питания.



Особенности размещения плат при создании комплексов блоков АТС.

При создании комплексов из блоков АТС (это возможно только на основе ЦАТС МАКСИКОМ MXM500P)  возникают дополнительные требования к подбору и размещению плат. Правда. это касается не всех плат мини АТС.

В частности, при создании комплекса из двух или трех блоков АТС в ведомые блоки вместо процессора устанавливают платы сопряжения.

Платы цифрового потока и IP платы необходимо устанавливать только в ведущий блок. На центральный процессор в таких случаях обязательно устанавливают модуль согласования.

Кроме того, в ведущий блок также рекомендуется устанавливать и платы с портами СТА.
