Как сочетаются конфигурации и модульный принцип построения офисных АТС

Конфигурация офисной АТС — количество внешних (соединительных) и внутренних (абонентских) линий, которые можно подключить к телефонной станции.

Например, мини АТС 3х8 обеспечивает подключение 3-х СЛ (3-х “городских”) и 8 внутренних абонентов, мини АТС 4х16 — соответственно, 4 городские и 16 внутренних абонентских линий, 12х24 — 12 городских и 24 внутренних абонентских линий и т.д.

Казалось бы, все просто.

Предположим, некое небольшое предприятие имеет как раз 8 сотрудников и не планирует в дальнейшем расширять свой штат. Решено, что для работы более чем достаточно 3-х городских линий.

Значит, понадобится офисная АТС в конфигурации 3х8. Но какая именно? И не окажется ли, что конфигурация 3х8, несмотря на кажущееся полное соответствие задачам, на самом деле выбрана неправильно?

Дело в том, что любая АТС оборудована определенным количеством портов для подключения внешних и абонентских линий, причем порты эти разные. Например, к аналоговой АТС 3х8 нельзя подключить цифровые телефоны — нет в ней соответствующих портов.

Кроме того, если все порты для абонентских линий “заняты” телефонными аппаратами, т.е. свободных портов не осталось, то придется забыть о таких возможностях, как подключение громкоговорящей связи или, например, домофона. Если только, конечно, конструктив модели мини АТС не предполагает возможностей расширения.

Таким образом, выбирая конфигурацию мини АТС, обязательно нужно думать, не только о количестве городских и внутренних линий, но и о типах подключаемых устройств, в т.ч. дополнительных (например, того же домофона). То есть, считать не только сотрудников, у которых стоят (или будут стоять) телефонные аппараты, но заранее определить, какие это будут аппараты. А также решить, понадобятся ли дополнительные устройства.

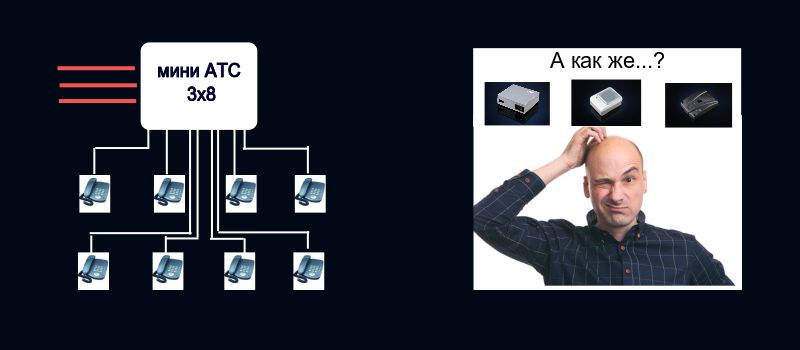

Вернемся к нашему примеру.  В последний момент стало ясно, что к АТС обязательно нужно подключить домофон, чтобы управлять доступом в помещение. Если оставить конфигурацию 3х8, то придется либо оставить одного сотрудника без телефонного аппарата, либо искать другую конфигурацию АТС.

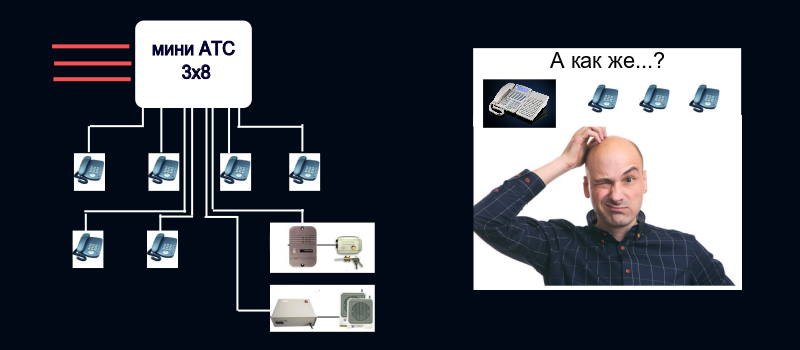

А если сотрудников не 8, а, например, 6, при этом количество городских линий не изменилось? Тогда у нас есть два свободных порта, к которым можно подключить дополнительные устройства, и конфигурация 3х8 оказывается вполне приемлемой. До тех пор, конечно, пока количество сотрудников не увеличится…

Поскольку выпускать специальную модель для каждой конфигурации — бессмысленное и невыгодное занятие, производители офисных АТС используют модульный принцип построения телефонных станций.

Как правило, офисная мини АТС имеет следующую структуру”

• Базовый блок, в котором предусмотрено размещение модулей источника питания и процессора, а также определенное количество универсальных платомест. Каждое платоместо “занимает” некоторое количество условных портов. Например, в базовом блоке мини АТС MP48 предусмотрены 6 универсальных платомест, каждое из которых соответствует 8 условным портам. Итого получаем максимальное количество портов — 48.

Обратите внимание — очень часто в описании мини АТС присутствует термин “базовая конфигурация”. И, как правило, она такова: 0х0. Это значит, что исходно потребителю предлагается только базовый блок, а конкретная конфигурация создается за счет модулей расширения.

• Модуль источника питания
• Модуль процессора
• Модули расширения.

Именно модули расширения позволяют создать конфигурацию офисной АТС под задачи конкретного предприятия, причем с учетом перспектив его развития.

Подробнее о платах мини АТС

В АТС “Максиком” эти модули называются платами расширения и устанавливаются в любом порядке на предусмотренные для них платоместа (вот только места, предусмотренные для модуля процессора и модуля источника питания ими занимать не нужно!).

Вот как это выглядит на примере цифровой АТС MXM500.

Каждая плата предусматривает подключение определенного количества СЛ и АЛ, а некоторые — еще и системных телефонов.

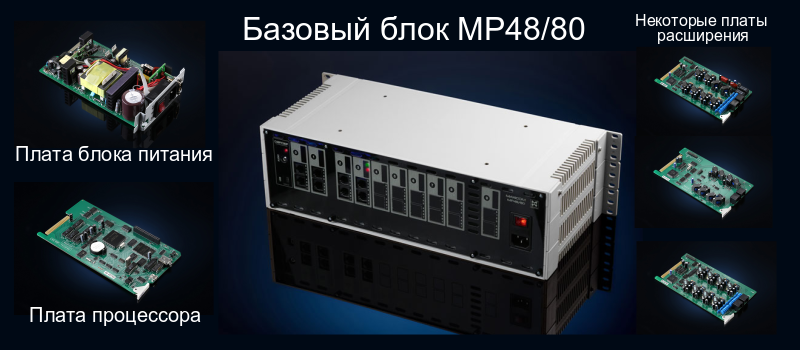

Пример модульной организации мини АТС — офисные системы связи MP48/80

А как же быть с подключением дополнительных устройств: домофонов, усилителей и т.д.?  Для них подойдет любой свободный порт АЛ. Главное, чтобы при расчете конфигурации мини АТС для конкретного предприятия наличие свободных портов было предусмотрено.

И еще один важный момент, о котором стоит знать заранее.

Чтобы сохранить телефонную связь в случае аварийного отключения электропитания, крайне рекомендуется использовать источники бесперебойного питания (ИБП).

Предположим, что авария оказалась настолько масштабной, что даже самый мощный ИБП “не дотерпит” до момента ее устранения. И вот ровно тогда, когда ИБП перестанет снабжать офисную АТС электроэнергией, телефоны замолчат. Все.

Нет, не все! В АТС “Максиком” предусмотрено аварийное прямое переключение на конкретных абонентов офисной АТС. Электричества нет, а телефоны работают!  Не все, конечно, а только те, для которых такое переключение предусмотрено.

Рассмотрим на примере цифровой АТС MXM500

Поэтому, подбирая конфигурацию офисной АТС, стоит заранее решить, какие абоненты всегда должны быть на связи — даже в случае полного “блэкаута”.

И в заключение — некоторые стандартные и наиболее востребованные конфигурации и мини АТС, которые их обеспечивают.

Конфигурация	Модель
Мини АТС 1х6, мини АТС 2х6, мини АТС 3х8
2х8, 3х9, 3х13, 4х10, 4х13, 6х16, 8х25
Более сложные и масштабные конфигурации обеспечиваются следующими моделями До 48 портов До 80 портов До 480 портов

На самом деле, вовсе не обязательно мудрить над выбором конфигурации офисной АТС самостоятельно. Просто опишите задачу, и мы сами подберем нужную модель и конфигурацию.
