АТС на 7 номеров

Мини АТС на 7 внутренних номеров — система связи, которая строится на базе АТС MP11 или MP35.

Конкретное решение зависит от задач предприятия.

Рассмотрим некоторые примеры.



Вариант 1. Система связи на базе MP11  1х7

Схема АТС на 7 внутренних абонентов, аналоговая телефония

Если у Вас уже есть аналоговые телефонные аппараты, нет никакой необходимости их заменять. MP11 находит общий язык с любыми аналоговыми ТА: современными и заслуженными моделями, с импульсным или тональным набором номера.
Входящую связь можно организовать тремя способами (указаны на рисунке).

Первый способ организации входящей связи — наведение входящих на АЛ секретаря, который принимает звонок и, в зависимости от ситуации, либо сам отвечает на него, либо переводит на другого сотрудника.

Второй способ — групповое наведение. Входящий вызов поступает одновременно на все 7 телефонных аппаратов. Отвечает тот. Кто первым поднял трубку.

Третий способ — поочередный перевод звонка, если предыдущая АЛ не отвечает.  Очередность поступления вызова устанавливается при программировании АТС.


Состав парка телефонных аппаратов для АТС на 7 внутренних абонентов

  • Аналоговые телефоны (подключаются к портам АЛ)
  • DECT (подключаются к портам АЛ(
  • Телефоны МБ ( подключаются к портам АЛ через адаптер МБ)
  • Системные телефонные аппараты (подключаются к специальным портам). Системные телефоны чаще всего устанавливаются на рабочих местах руководителя и секретаря. Мало того, что СТА — телефонный аппарат повышенной комфортности, это еще и готовый пульт связи: директорской, диспетчерской и т.д.

Для подключения СТА к MP11 и MP35 используются модули AP01U (1 СТА) или AP02U ( 2 СТА).

Соответственно, парк телефонных аппаратов для АТС на 7 внутренних абонентов может быть сформирован разными способами:

Системных телефонов Аналоговых ТА/DECT/телефонов МБ
9 7
1 6
20 5

Примеры решений:

  • АТС на 7 внутренних абонентов с пультом директора

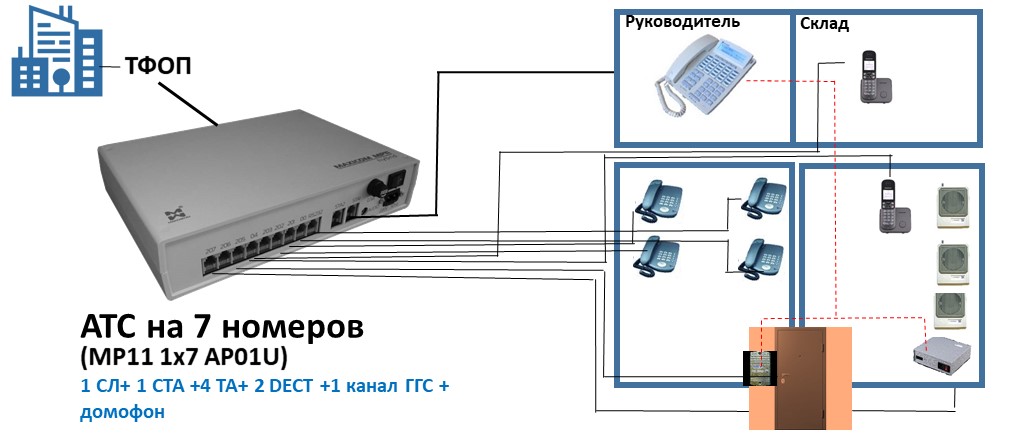

Схема АТС на 7 внутренних абонентов с пультом директора

Этим решением может воспользоваться небольшая организация, имеющая торговый/выставочный/спортивный зал и подсобное помещение (например, склад). Сотрудники, работающие в зале и подсобном помещении, имеют телефоны DECT. Рабочие места четырех других сотрудников оборудованы обычными телефонными аппаратами. В кабинете директора установлен системный телефон. С этого телефона можно не только собирать конференции, но также контролировать доступ в помещение организации. С этого же СТА организуется ГГС с залом.

Подробнее о том, как организуется громкоговорящая связь, можно узнать здесь.




  • АТС на 7 внутренних абонентов с пультом дежурного/секретаря

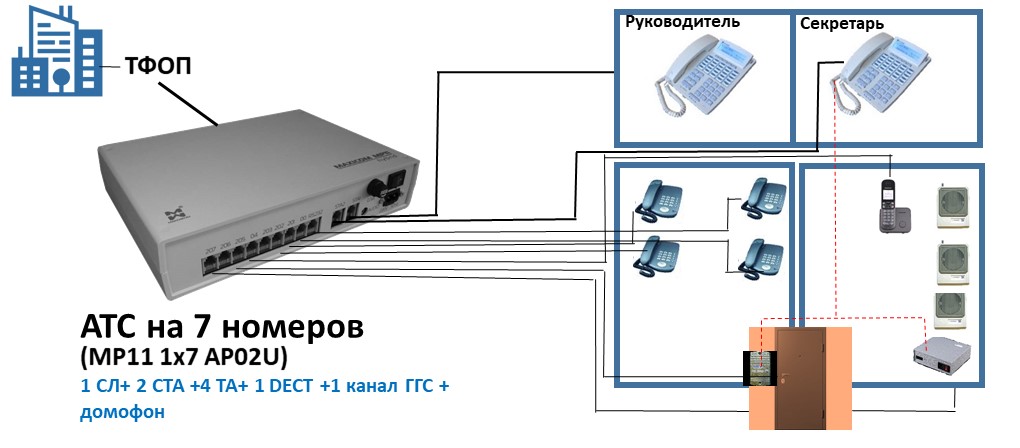

Схема мини АТС на 7 внутренних абонентов с пультом дежурного/секретаря

Второй СТА “отдан” секретарю, в обязанности которого входит не только прием звонков, но и оповещение по ГГС и управление домофоном.



Вариант 2. Система связи на базе других конфигураций MP11

Чем больше контактирует предприятие с “внешним миром”, тем острее чувствуется необходимость в дополнительных соединительных линиях.

Таблица ниже показывает возможности организации АТС на 7 номеров на базе других конфигураций MP11.

Конфигурация СТА ТА или DECT Свободных портов АЛ
MP11 (2×6) AP01U 1 6 0
MP11 (2×6) AP02U 2 5 1
MP11 (3×8) AP01U 1 6 1

Пример:

  • АТС на 7 внутренних номеров с дистанционным контролем доступа в помещение и выходом на IP

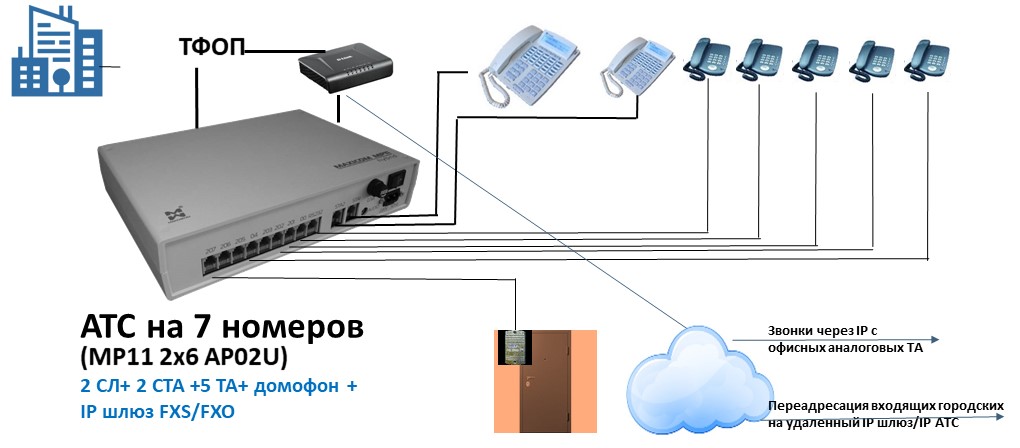

Схема АТС на 7 внутренних абонентов с IP шлюзом FXS/FXO

Этот вариант мини АТС обеспечивает 7 внутренних абонентов ( 2 СТА и 5 ТА), а также дистанционный контроль доступа в помещение. Кроме того, подключен IP шлюз 1FXS/FXO. Входящие городские звонки могут быть переадресованы на удаленный IP шлюз или удаленную IP АТС (например, в головной или, наоборот,. Удаленный офис компании). Кроме того, через шлюз можно звонить на удаленные номера с обычных офисных телефонов. Разрешения/запреты доступа на линию IP шлюза устанавливаются при программировании АТС.



Вариант 3. Система связи на базе различных конфигураций MP35

Дополнительные внешние линии, а также свободные порты АЛ позволяют расширить  функционал АТС на 7 внутренних абонентов. Кроме того, конфигурации на базе MP 35 имеют больший потенциал масштабирования без замены АТС.

В таблице представлены возможности разных конфигураций. Красным цветом выделены позиции, которые в рамках конфигурации дают в сумме искомое количество внутренних абонентов = 7.


Базовая конфигурация: ВК208U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 2 2 2 3 4 6
АЛ 8 (7+1) 8 (6+2) 8 (5+3) 15 (5+10) 14 (7+7) 20 (7+13)
СТА 9 1 2 2 0 0

Пример решения:

  • АТС на 7 внутренних номеров с расширенными возможностями

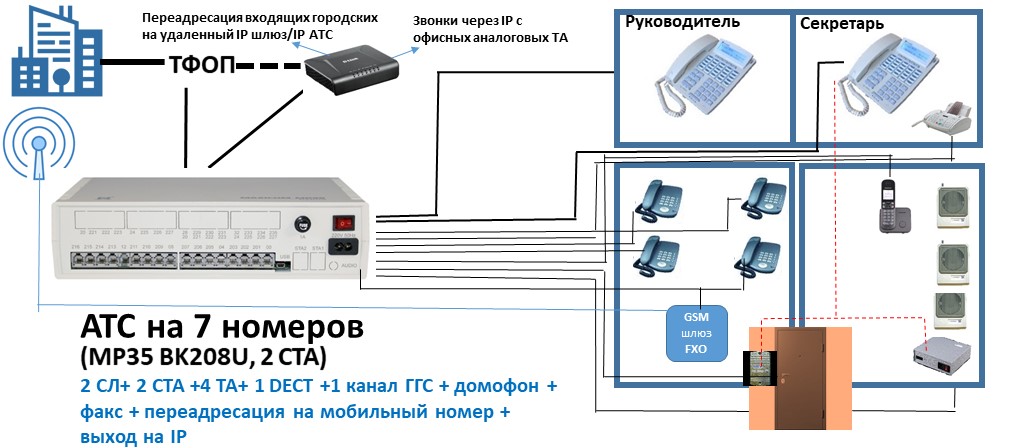

Схема АТС на 7 номеров с расширенными возможностями

Помимо классической телефонии, этот вариант АТС обеспечивает ГГС, управление домофоном, переадресацию входящих городских звонков на мобильный номер одного из сотрудников, звонки с офисных ТА на удаленные номера и переадресацию входящих городских вызовов на удаленный IP шлюз или IP АТС. Последние две возможности предоставляет VOIP шлюз FXS/FXO.


Базовая конфигурация: ВК309U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 3 3 3 4 5 7
АЛ 9 (7+2) 9 (6+3) 9 (5+4) 16 (7+9) 15 (7+8) 21 (7+14)
СТА 0 1 2 0 0 0

Пример решения:

  • АТС на 7 внутренних абонентов с функцией ГГС,  переадресацией входящих вызовов на удаленные IP шлюзы/IP АТС, а также на мобильный номер одного из сотрудников

Схема мини АТС на 7 номеров с ГГС, выходом на IP и переадресацией на мобильный номер

Данная конфигурация АТС обеспечивает 7 внутренних абонентов, один из которых выполняет функции диспетчера или секретаря. Еще один сотрудник может быть доступен для входящих звонков на свой мобильный номер, если находится вне офиса. Кроме того, часть поступающих городских вызовов переадресуются на 4 IP линии, а через них — на 4 удаленных шлюза или IP АТС. Эту возможность обеспечивает VOIP шлюз 4 FXO.


  • Базовая конфигурация: ВК313U
Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 3 3 3 4 5 7
АЛ 13 (7+6) 13 (6+7) 13 (5+8) 20 (7+13) 19 (7+12) 25 (7+18)
СТА 0 1 2 0 0 0

Пример решения:

  • АТС на 7 внутренних абонента с расширенными возможностями и диспетчерским пультом

Схема АТС на 7 номеров с расширенными возможностями и диспетчерским пультом

Один из системных телефонных аппаратов используется в качестве диспетчерского пульта (управление каналом ГГс и домофоном. Переадресация входящих городских звонков возможна на 1. 4 удаленных IP шлюза или IP АТС 2. Мобильный номер одного из сотрудников. Кроме того, к одной из АЛ подключен модуль ТЧ, через который осуществляется выход на канал ТЧ.


Базовая конфигурация: ВК413U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 4 4 4 5 6 8
АЛ 13 (7+6) 13 (6+7) 13 (5+8) 20 (7+13) 19 (7+12) 25 (7+18)
СТА 0 1 2 0 0 0

Пример решения:

  • АТС на 4 аналоговых внешних и 7 внутренних линий с выходом на IP, канал ТЧ и пультом диспетчера

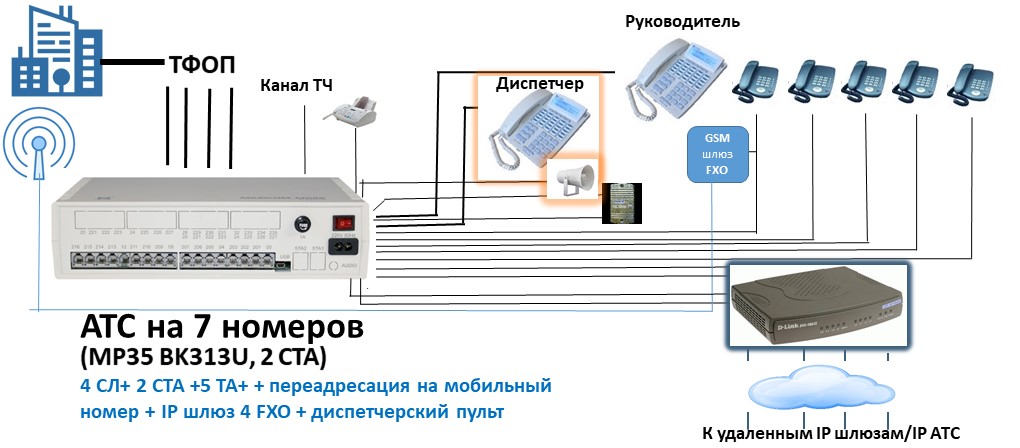

Схема АТС на 7 номеров с выходом на IP, канал ТЧ и пультом диспетчера

Данная конфигурация отличается от предыдущего примера количеством внешних линий. Теперь их 4.




В этом материале приведены лишь некоторые примеры решений, удовлетворяющих условию” “АТС на 7 внутренних абонентов.

В реальности таких решений существенно больше.”

Обращайтесь! Подберем оптимальный вариант для Вас — в соответствии с задачами и пожеланиями.
