АТС на 11-15 номеров

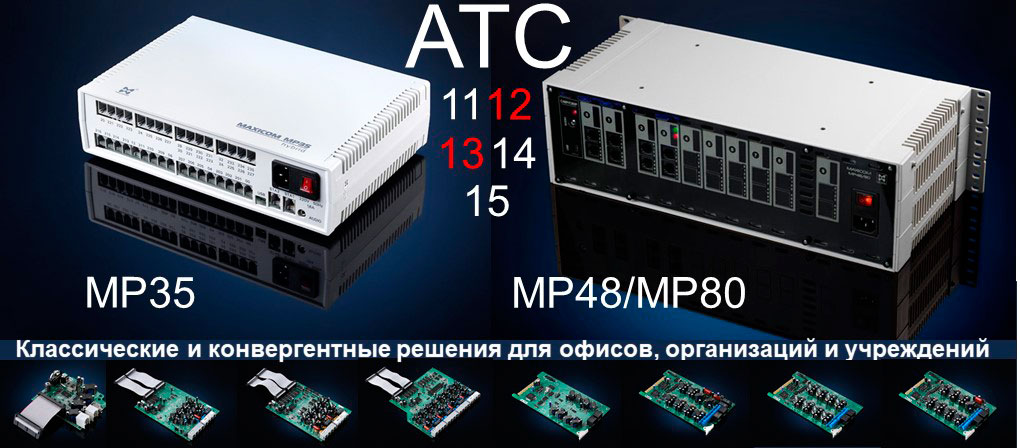

Фото мини АТС MP35 и MP48 и плат расширения

Офисные мини АТС на 11, 12, 13. 14. 15 номеров на базе MP35 или MP48

Мини АТС на 11, 12, 13, 14, 15  внутренних номеров обеспечивают телефонную, факсовую, громкоговорящую связь, конвергентные решения на основе VOIP- и GSM — шлюзов.

Сервисный пакет мини АТС содержит десятки услуг, которые предоставляются без доплат и дополнительных лицензий.

Функционал станции — независимо от количества внутренних абонентов — полностью адаптирован под российские сети связи и потребности российских предприятий.

Предусмотрено подключение системных телефонных аппаратов, а также дополнительного оконечного оборудования: домофонов, переговорных устройств, каналов ТЧ, ГГС и т.д.

Базовые мини АТС для системы “АТС на 11-15 номеров”

Параметры MP35 MP48/MP80
Внешних (соединительных) линий до 8 до 12/20
Внутренних (абонентских) линий до 25 до 48/80
Системных телефонных аппаратов до 2 до 16
Одновременных разговоров до 10 до 12/до 16

Одновременный разговор и телефонная конференция.

Одновременный разговор предполагает разговор двух человек. Если станция обеспечивает 10 одновременных разговоров, значит , максимальное количество одновременно говорящих сотрудников = 20 (для ситуации, когда свободны все СЛ, и 10 пар сотрудников одновременно разговаривают по внутренней связи)

Телефонная конференция организуется как один разговор — независимо от количества участников. Следовательно, те сотрудники, которые не принимают участия в конференции, могут в это время пользоваться внешней и внутренней связью.

Для выбора наиболее подходящего решения можно воспользоваться вспомогательными таблицами (расположены в конце материала).

Примеры решений

Вариант 1. Классическая телефония

  • АТС на 11 внутренних номеров с двумя пультами связи.

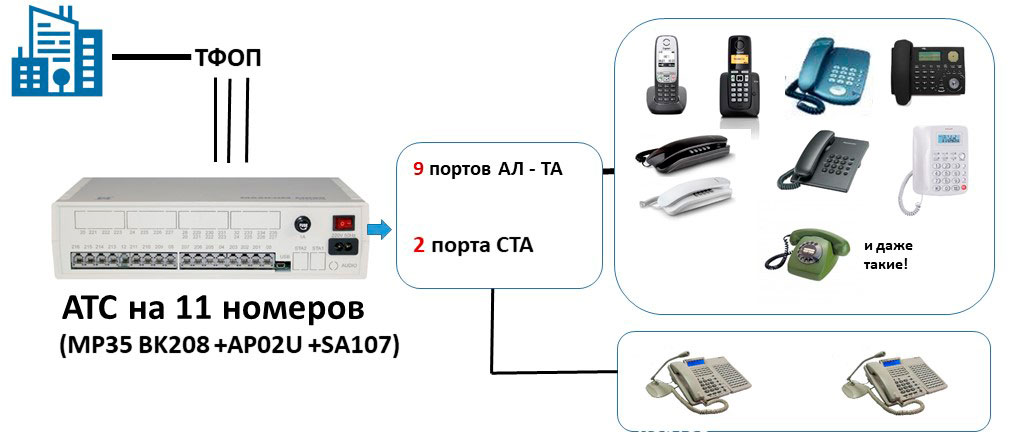

Схема офисной мини АТС на 11 внутренних номеров

3 внешние линии, 6 одновременных разговоров.
Парк телефонных аппаратов представлен 9 аналоговыми ТА и двумя системными телефонными аппаратами.

MP35 сочетается как с современными телефонами с тональным набором номера, так и с более ранними моделями, поддерживающими только импульсный набор — вплоть до заслуженных “бабушкиных” телефонов с дисковым номеронабирателем.

Вместо проводных телефонов можно использовать беспроводные телефоны DECT.

Системные телефонные аппараты обычно устанавливают на рабочих местах руководителей, секретарей и диспетчеров.

В данном варианте системы на 11 абонентов один СТА установлен на рабочем месте директора и выполняет роль директорского пульта — в первую очередь, для проведения телефонных конференций.

Вторым СТА пользуется секретарь.



  • АТС на 13 абонентов и 3 внешние линии.
Схема мини АТС на 13 абонентов и 3 внешние линии.

Для этого решения используется базовая конфигурация 3×13 без системных телефонных аппаратов. Количество одновременных разговоров — 6.
Этот вариант — один из самых бюджетных в линейке систем связи на 13 внутренних номеров. Обеспечивает полный комплект важных сервисных функций (автодозвон, телефонная конференция, передача и перехват вызовов, удобные схемы наведения входящих звонков и т.д.), при этом цена гарантированно ниже, чем у любого аналогичного решения на базе импортных мини АТС.
Данная система связи имеет потенциал расширения. Установив плату SA412, получим систему связи на 7 внешних линий и 25 внутренних абонентов. При этом количество одновременных разговоров увеличивается до 10.



  • АТС  на 14 внутренних номеров

Система связи строится на базовой конфигурации MP35 BK 208U, которая дополняется платой расширения SA206

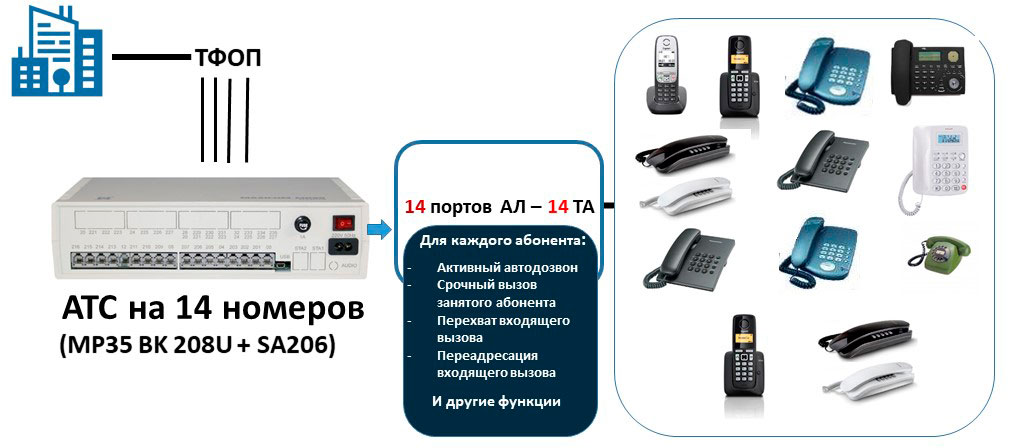

Схема офисной мини АТС на 14 внутренних абонентов и 4 внешние линии

Мини АТС в этой конфигурации имеет 4 внешние линии и обеспечивает до 10 одновременных разговоров.
Важно! Телефонная конференция на базе MP35 — один разговор, независимо от количества участников. Это означает, что в момент проведения конференции остается возможность еще 9 одновременных разговоров. Более чем достаточно!

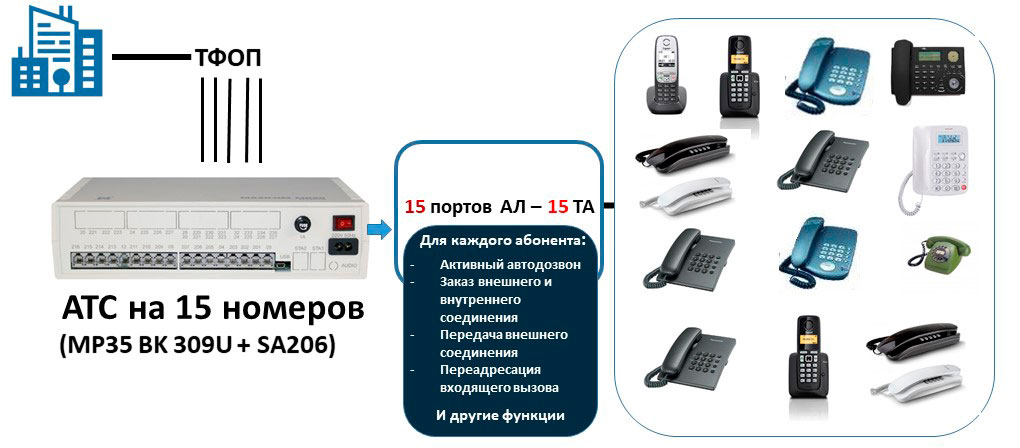

  • АТС на 15 абонентов
Схема подключения АТС на 15 внутренних абонентов и5 СЛ

5 внешних линий, 10 одновременных разговоров.

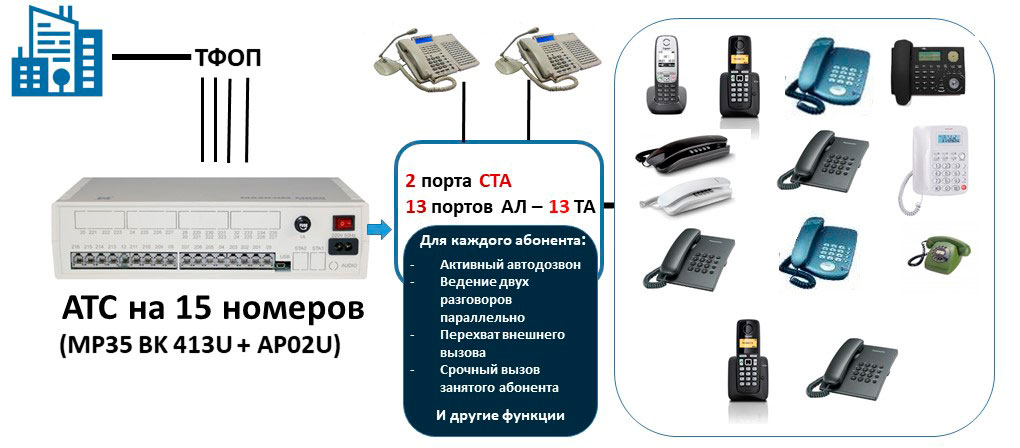

  • АТС на 15 абонентов и двумя пультами связи.
Схема подключения мини АТС на 15 внутренних номеров с 2 пультами связи

4 внешние линии, 6 одновременных разговоров, 2 системных телефонных аппарата.
Эта и подобные системы связи подходят для организаций, в которых часть сотрудников активно пользуются исходящей связью и имеют обширный список постоянных контактов. В этом случае, системный телефонный аппарат предоставляет максимально комфортные условия работы, а кроме этого он используется как пульт внутренней связи.

Вариант 2. Мини АТС с расширенными возможностями.

Ряд важных особенностей мини АТС “Максиком” реализуются при подключении дополнительного оконечного оборудования: факсов, каналов ГГС, домофонов, переговорных устройств, каналов ГГС и ТЧ.

Соответствующие приборы и устройства подключаются к абонентским линиям мини АТС.

Следовательно, если Вы хотите, чтобы система связи получила дополнительные возможности, стоит выбирать решение, которое обеспечит нужное количество дополнительных свободных портов АЛ.

Примеры решений

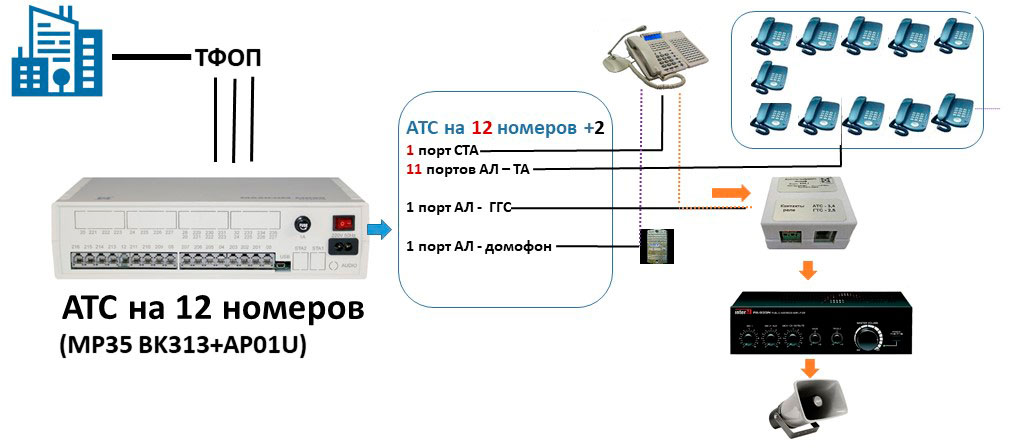

  • Мини АТС на 12 номеров с функцией ГГС и дистанционного контроля доступа в помещение.
Схма подключения офисной мини АТС на 12 абонентов с подключением пульта связи, канала ГГС и домофона

Данное решение обеспечивает 3 внешние линии. Парк абонентских устройств представлен 11 телефонными аппаратами и 1 СТА.
В конфигурации остаются еще 2 свободных порта, которые используются для подключения домофона и канала ГГС..

В  данном примере канал ГГС обеспечивается адаптером линейного выхода, который подключается к порту АЛ. К адаптеру подключается микшер-усилитель а к нему — мощный громкоговоритель.(громкоговорители).

Как использовать системный телефонный аппарат (помимо его очевидных удобств)?

  • Как пульт директорской связи. С этого телефона директор собирает и проводит оперативные совещания в формате телефонной конференции. С этого же аппарата при необходимости передаются сообщения по громкоговорящей связи. Конечно, управление домофоном также можно осуществлять с системного телефонного аппарата. Как, впрочем, и с любого телефона/, подключенного к мини АТС.
  • Как пульт диспетчерской связи.  Диспетчер пользуется СТА для оперативной телефонной связи, передачи сообщений по ГГС, а также для дистанционного управления доступом в помещение/на территорию предприятия.

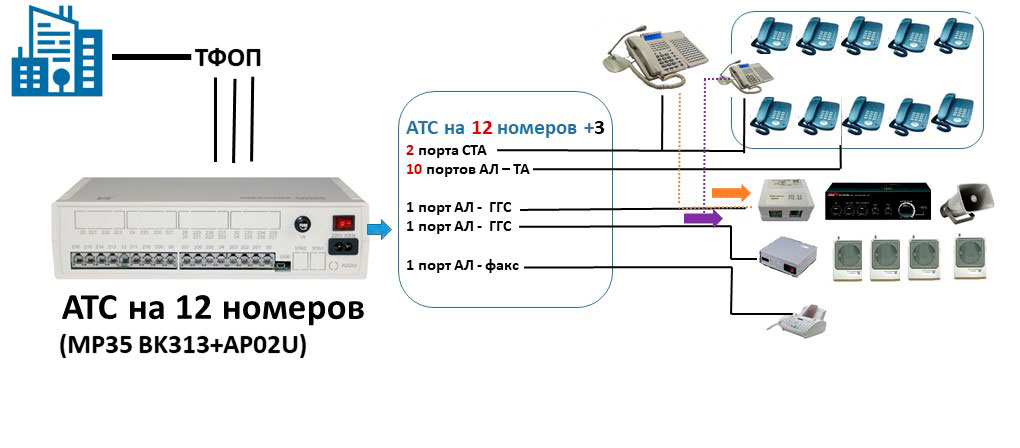

  • Мини АТС на 12 номеров с двумя пультами связи.
Схема подключения АТС на 12 номеров с двумя пультами связи

Парк абонентских устройств состоит из 10 аналоговых ТА или DECT и двух системных телефонных аппаратов.
Решение имеет 3 свободных порта АЛ.
В данном примере один порт используется для подключения факса, а два других — для подключения двух каналов ГГС.
Один из каналов используется для передачи сообщений в одном из помещений (крупное офисное помещение, торгово-выставочный зал, склад, производственное помещение). Второй — для трансляций на территории и т.н. Пейджинговой ГГС (подробнее о системе ГГС — здесь).

Функции СТА, в зависимости от задач и особенностей предприятия, распределяются так:

  • Два отдельных диспетчерских пульта, каждый из которых обеспечивает оперативную телефонную связь и управление одним каналом ГГС.
  • Директорский пульт (оперативная телефонная связь) и диспетчерский пульт (телефонная связь + управление двумя каналами ГГС)

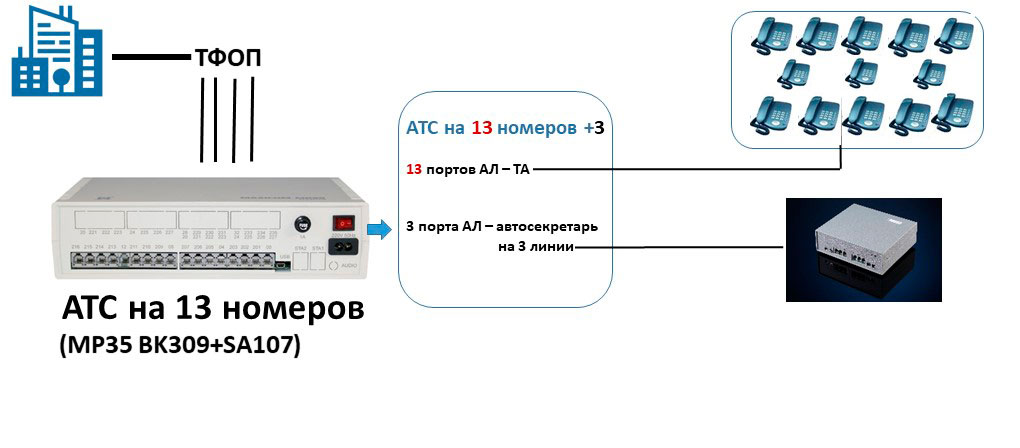

Схема подключения офисной мини АТС на 13 абонентов с автосекретарем

Решение обеспечивает 4 внешние линии и 6 одновременных разговоров.
К 13 портам АЛ подключены обычные проводные телефонные аппараты или DECT.
Еще три свободных порта АЛ используются для подключения автосекретаря на 3 линии.

Вариант 3. Конвергентные решения. VOIP и GSM- телефония.

Для того чтобы воспользоваться преимуществами VOIP телефонии, вовсе не обязательно полностью переходить на IP-АТС или облачные сервисы.

Голосовые шлюзы и сотовые мосты позволяют сохранить плюсы традиционной телефонии (в том объеме, в котором она Вам нужна) и в то же время иметь выход на IP линии и сотовых операторов.

Примеры решений

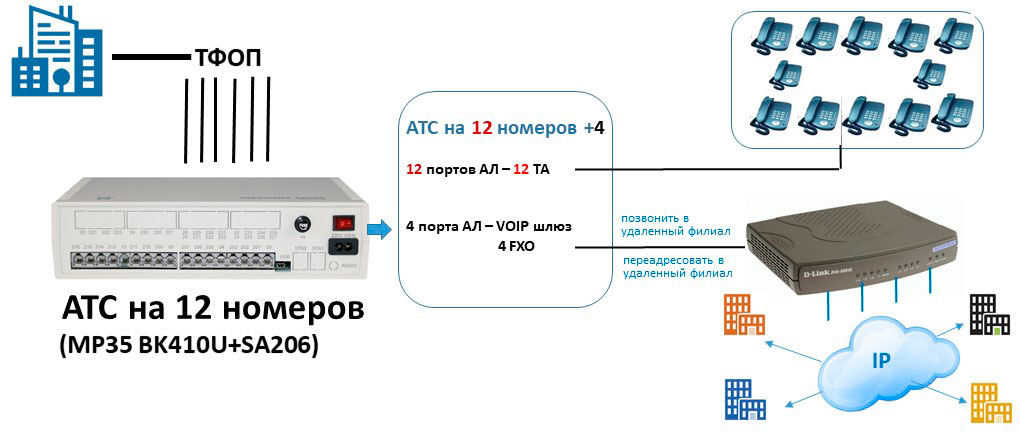

  • Офисная Мини АТС на 12 номеров и 4 IP линии для связи с филиалами.
Схема подключения мини АТС на 12 номеров с выходом на 4 IP линии

Решение обеспечивает 6 внешних линий, 10 одновременных разговоров.
К четырем свободным портам АЛ подключен шлюз 4 FXO

Подобное решение применяется, если предприятие входит в состав сложной корпоративной сети и часть входящих городских звонков необходимо переадресовывать в удаленные филиалы (в нашем примере таких 4). Кроме того, часть рабочих вопросов решается путем оперативного обсуждения с сотрудниками филиалов.

Рассмотрим работу такой системы связи.

Входящая связь.

С городских номеров на номер офиса. На принятый вызов отвечает сотрудник офиса.  При необходимости входящий вызов может быть переадресован на шлюз, а оттуда он по IP сети перенаправляется в соответствующий филиал.

Исходящая связь на городские номера — через  внешние линии. Кроме того, сотрудники офиса могут звонить в филиал через IP шлюз. Для этого им нужно выйти на  одну из АЛ, которая подключена к шлюзу, и дальше — на нужную IP линию.

  • Офисная мини АТС  на 15 абонентов с выходом на междугородние и международные звонки через IP.

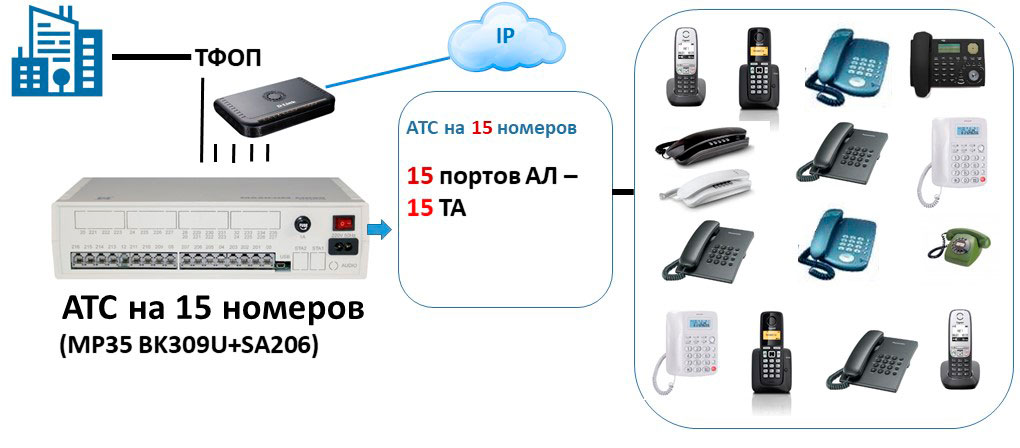

Схема подключения мини АТС на 15 абонентов с использованием шлюза FXS

Решение обеспечивает 5 СЛ, 15 внутренних абонентов и 10 одновременных разговоров.
Одна из пяти СЛ подключена к ТФОП и страхует организацию на случай отсутствия Интернета.
К остальным линиям подключен IP шлюз 4 FXS. Через этот шлюз осуществляются входящие и исходящие удаленные звонки.

  • Офисная мини АТС на 14 номеров с выходом на  сотового оператора
Схема подключения АТС на 14 номеров с выходом на сотового оператора

4 внешние линии, 6 одновременных разговоров, 2 пульта связи.

Одна из СЛ подключена к GSM-шлюзу FXS. Таким образом, офис имеет выход на сотового оператора и звонки на мобильные номера.

К свободному порту АЛ подключен GSM шлюз FXO. Через этот шлюз входящие вызовы могут переадресовываться на мобильный номер одного из сотрудника или какой-то другой мобильный номер (например, номер одного из подразделений, расположенного там, где нет доступа к услугам ТФОП, но имеется сотовый оператор).

Вариант 4. АТС “на вырост”.

Основой такой системы связи являются мини АТС MP48/MP80.

Станции построены по модульному принципу: в универсальные слоты (6 в MP48 и 10 в MP80) вставляются платы расширения.

Комбинируя модули расширения, получаем АТС на разное количество внешних и внутренних линий, а также разное количество портов для системных телефонных аппаратов.

В таблице, расположенной в конце материала, приведены комбинации из двух плат. Добавление хотя бы еще одной платы сразу увеличивает емкость системы и ее возможности.

Пример решения

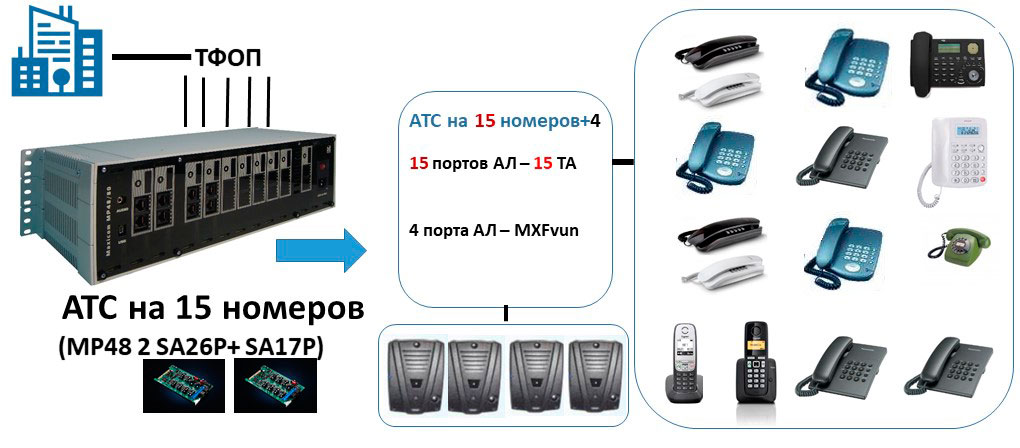

  • АТС на 15 абонентов с подключением переговорных устройств “Максифон”.
Схема подключения офисной АТС на 15 абонентов и 4 переговорных устройства

Система обеспечивает 5 внешних линий и 15 телефонных аппаратов. К оставшимся четырем свободным портам подключены переговорные устройства MXF-vun.
Они имитируют работу телефона системы ЦБ без номеронабирателя (строго говоря, это уже АТС на 19, а не на 15 абонентов).
Такие вандалоустойчивые устройства на некоторых рабочих местах просто незаменимы. Связь обеспечивается нажатием всего одной кнопки.

Короче говоря, потенциальных решений очень много.

Обращайтесь в центральный офис или к нашим партнерам.

Сформулируйте задачи и пожелания

Подберем вариант, который Вас устроит!

Гарантируем лучшую цену.

Купить АТС на  11, 12, 13, 14, 15 номеров  в любой из возможных конфигураций можно

и других регионах

Вспомогательные таблицы

  • АТС на 11-15 абонентов на базе MP35
Базовые конфигурации СЛ АЛ СТА
MP 35 208 AP02U + SA107 3 15 2
MP35 3×13 3 13 0
MP35 3×13  AP01U 3 13 1
MP35 3×13 AP02U 3 13 2
MP35 BK 208U + SA206 4 14 0
MP35 BK 309U + SA107 4 16 0
MP35 BK 313U + SA107 4 20 0
MP35 BK 410 + AP01U 4 10 1
MP35 BK 410 AP02U 4 10 2
MP35 BK 413U 4 13 0
MP35 BK 413 AP01U 4 13 1
MP35 BK 413 AP02U 4 13 2
MP35 BK 309U + SA206 5 15 0
MP35 BK 313U + SA206 5 19 0
MP35 BK 410 + SA107 5 17 0
MP35 BK 208U + SA412 6 20 0
MP35 BK 410U + SA206 6 16 0
MP35 BK 413U SA206 6 19 0
MP35 BK 309U +SA412 7 21 0
MP35 BK 313U + SA412 7 25 0
MP35 BK 410U + SA412 8 22 0
MP35 BK 413U + SA412 8 25 0
  • Начальные конфигурации на базе MP48/MP80
Начальная конфигурация СЛ АЛ СТА
1SA17P + 1AA08 1 15 0
1SA17P + 1AP04P 1 7 4
2 SA17P 2 14 0
1SA26P +1SA17P 3 13 0
2SA26P 4 12 0
