Мини атс для офиса плата расширения SA206 для MP11/MP35

Плата расширения SA206 для мини АТС MP35

Количество портов СЛ: 2
Количество портов АЛ: 6
Совместимость: MP11/MP35
Кол.
  • Описание
  • Решения

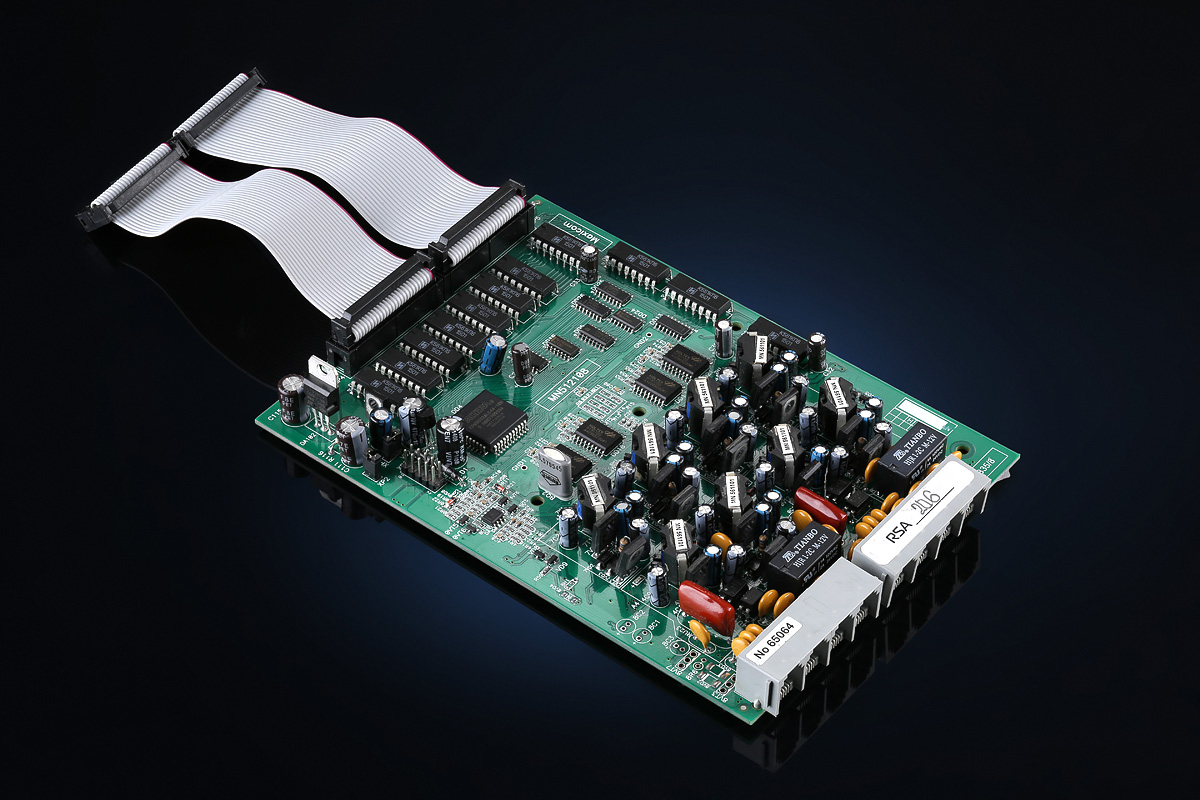

Плата АТС SA206 предназначена для офисных мини АТС MP35 и содержит 2 порта СЛ и 6 портов АЛ.

Плата предназначена для расширения емкости мини АТС  в следующих конфигурациях:

Базовая конфигурация мини АТС После установки платы АТС SA412
2х8 4х14
3х9 5х15
3х13 5х19
4х10 6х16
4х13 6х19

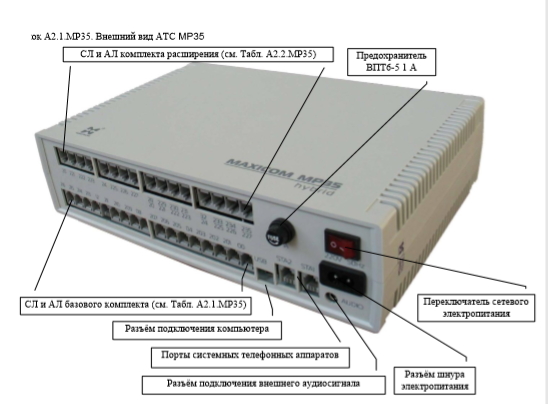

На схеме ниже показано расположение СЛ и АЛ базового комплекта и комплекта расширения (в данном случае, платы АТС SA206).

ВАЖНО! Для подключения домофонов и ГГС в мини АТС MP35 предусмотрены 2 абонентских порта со своими программными номерами. Соответственно, домофон и ГГС (усилитель ГГС) можно подключить только к этим портам. Таким образом, независимо от платы расширения, к MP 35 можно подключить либо 2 канала ГГС, либо 2 домофона, либо 1 канал ГГС и один домофон.  Если же Вам не требуется ни канал ГГС, подключенный к телефонной станции, ни управление доступа в помещение, интегрированное в  систему телефонной связи, к этим портам подключаются телефонные аппараты.

А теперь — на вкладку “Решения” — давайте посмотрим, что можно сделать.

Решения на основе базовых конфигураций и платы АТС SA206.

Если посмотреть на типовую схему подключения MP35, то чего только нельзя подключить к этой станции!

Вообще-то так оно и есть, с учетом ограничений, о которых говорилось на вкладке “Описание”.

Но, как и всегда в жизни, нельзя одновременно влезть на елку так, чтобы потом не зашивать штаны.  Применительно к конфигурации АТС это означает, что подключение любого устройства к абонентской линии занимает порт АЛ, к которому можно было бы подключить телефонный аппарат (аналоговый или базу DECT).





Для расчета количества телефонных аппаратов в случае MP35 используем следующую формулу:

Mi = M — (C1+C2+C3+C4), где Mi— количество телефонных аппаратов на рабочих местах сотрудников, M1 — максимально возможное количество АЛ, обеспеченное базовой конфигурацией и платой расширения.



Базовая конфигурация мини АТС После установки платы АТС SA206 M
2х8 4х14 14
3х9 5х15 15
3х13 5х19 19
4х10 6х16 16
4х13 6х19 19



C1 — величина, которая определяется количеством каналов ГГС или домофонов. Максимальное значение C1=2

Каналов ГГС Домофонов C1
0 0 0
1 0 1
0 1 1
1 1 2
0 2 2
2 0 2



ВАЖНО! Канал ГГС можно организовать четырьмя способами (при этом в любом случае будет использоваться порт АЛ, размещенный в базовом комплекте АТС MP36.

Первый способ: к порту 202 или 203 подключается усилитель UMA-1, а  к нему — громкоговоритель (громкоговорители)



Второй способ: к порту 202 или 203 подключается адаптер линейного выхода УСЛ1, к нему — любой универсальный микшер-усилитель, а к усилителю, — мощные громкоговорители.



Третий способ: к порту 202 или 203 подключается модуль МБ, а к этому модулю — пульт ГГС, работающий по линии МБ.

Четвертый способ: к порту 202 или 203 подключается адаптер линейного выхода (УСЛ1), а к нему — пульт ГГС, работающий через линейный вход усилителя.



Способы 3 и 4 вполне возможны, но если у Вас есть системный телефонный аппарат, то отдельный пульт ГГС совершенно не обязателен, потому что системный телефон “в содружестве” с  АТС MP35 — полноценный пульт связи, обеспечивающий ГГС и громкое оповещение.



ТАКЖЕ ВАЖНО!  Обычный домофон подключается к абонентскому порту 202 или 203 через блок управления домофоном. А вот модель DMFu— непосредственно к  любому абонентскому порту, т..е количество DMFu ничем не ограничено, т.е., в случае DMFu величина C1 может принимать любые значения.



C2 — величина, зависящая от количества и типа интеллектуальных автосекретарей, которые можно подключить к Вашей АТС.

О том. что такое автосекретарь и каковы его возможности, можно узнать здесь.

Мы используем автосекретари на 3 и 6 АЛ.

Пример расчета C2

Автосекретарь на 3 АЛ Автосекретарь на 6 АЛ C2
0 1 6
1 0 3
1 1 9



C3 — величина, которая определяется количеством и типом IP-шлюзов.

VOIP — шлюзы позволяют

  • Осуществлять бесплатные звонки по межгороду. Для этого нужны шлюзы FXS , но в расчет мы их включать не будем, поскольку они подключаются к городским/соединительным линиям (СЛ)
  • Подключать к гибридной АТС SIP — телефоны. Для этого понадобятся шлюзы типа FXS/FXO или FXO. В нашем каталоге есть два таких шлюза D-Link:  DVG-7111S Шлюз VoIP 1 порт FXS, 1 порт FXO, протокол SIP; DVG-6004S Шлюз SIP VoIP 4хFX0, 4xLAN 10/100, T.38 (к АЛ АТС)



Пример расчета:

DVG-7111S DVG-6004S C4
0 0 0
1 0 1 (вместо 1 обычного ТА — 1 SIP телефон)
0 1 4 (вместо 4-х обычных ТА — 4 SIP-телефона)
1 1 5 (вместо 5 обычных ТА — 5 SIP-телефона)



C4 — величина, которая определяется количеством переговорных устройств “Максифон”, которые подключаются к абонентским портам мини АТС. С MP35 рекомендуется использовать до 5 “Максифонов”, т.е. C4 принимает значения от 0 до 5.



Теперь предположим, что для полного счастья некоторому предприятию Х требуется

  • 1 SIP-телефон
  • 1 канал ГГС для оповещения в офисных помещениях (предполагается, что во всех помещениях будут транслироваться одни и те же сообщения)
  • 1 интеллектуальный автосекретарь на 3 абонентские линии
  • 2 “Максифона”. Например, помимо офисных помещений есть еще два, в которых требуются т.н. “Телефоны для занятых и грязных рук”.



C1=1, C2=3, C3=1. C4=2.

Получаем:

Базовая конфигурация мини АТС После установки платы АТС SA206 Аналоговых ТА или баз DECT

M- (C1+C2+C3+C4)

2х8 4х14 14 -7=7
3х9 5х15 15-7=8
3х13 5х19 19-7=12
4х10 6х16 16-7=9
4х13 6х19 19-7=12



Теперь предположим, что помимо указанных выше пожеланий, этому предприятию требуются 6 городских линий, а для нормального функционирования компании 10 сотрудникам нужны свои телефонные аппараты. Это не считая 1 SIP телефона, конечно — он же у нас уже заложен в расчет.

Получается, что требуемому условию удовлетворяет только один вариант:

Берем базовую конфигурацию 4х13, дополняем ее платой АТС SA206.

В результате, имеем

  • 6 городских линий, из которых одна позволяет звонить по межгороду бесплатно.
  • 19  абонентских линий, из которых одна “отдана” каналу ГГС, три — интеллектаульному автосекретарю, две — “Максифонам”. Остается 12 свободных абонентских портов.. То есть, такой конфигурации не только хватит, но даже останутся 2 порта АЛ. Можно сказать, на вырост 🙂

А как же системные телефоны? Почему они не участвуют в расчете?

В описании MP35 указано, что для подключения одного или двух системных телефонов, а также для добавления некоторых важных сервисных функций к MP35 нужно ДОПОЛНИТЕЛЬНО подключить специальный комплект связи.



Мы разобрали всего лишь один пример расчета. Можно все прикинуть самостоятельно, но лучше обратиться к специалистом центрального офиса или региональных отделений. Тогда можете быть уверены в том, что все нюансы будут учтены, а конечное решение будет на все 100% соответствовать Вашим пожеланиям.



Звоните +7 (812) 325-15-40 или воспользуйтесь контактами на сайте — подберем оптимальную конфигурацию.
