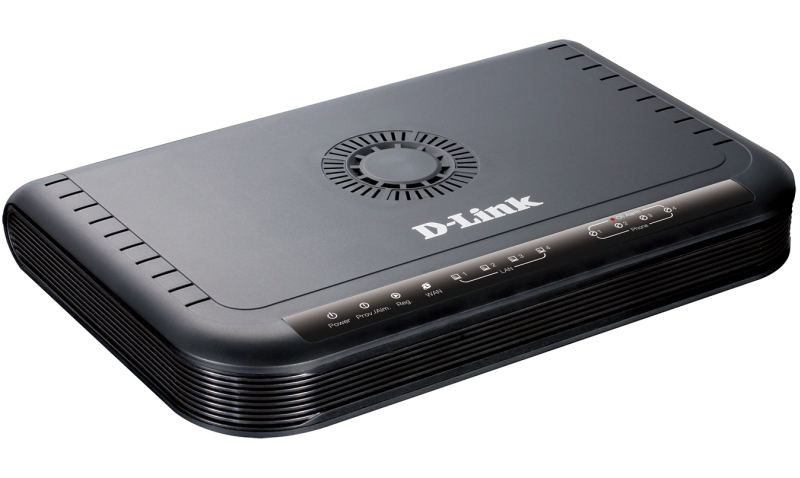

Фото VOIP шлюза 4 FXS

D-link DVG-5004S

VOIP шлюз 4 FXS
Кол.
  • Описание
  • Спецификации
  • Решения

Категория: VOIP шлюз 4 порта FXS, аналоговые шлюзы для IP-телефонии, шлюз для IP телефонии с аналоговыми линиями

Основные характеристики шлюза DVG- 5004S

  • маршрутизатор (router)
  • 4 порта Ethernet 10/100 Мбит/сек
  • WAN-порт: Ethernet 10/100 Мбит/сек
  • встроенный VoIP-адаптер
  • поддержка T.38
  • порты подключения: 1 WAN, 4 LAN, 4 FXS

Основные достоинства шлюза DVG- 5004S

  • Полная совместимость с сервисами Интернет-телефонии SIP
  • Высокая плотность портов и низкая себестоимость
  • Высокое качество передачи голоса и факсимильных сообщений. При передаче голоса и данных обеспечивается соответствие общепринятым международным стандартом. Поддерживается функция качества обслуживания (QoS)
  • Обеспечены такие важные функции вызова, как удержание, ожидание, переадресация, пересылка, а также идентификация вызывающего абонента (CallerID)
  • Удобная настройка через IVR и Web — интерфейсы, на основе Web-интерфейса обеспечивается обновление программного обеспечения.

Использование VOIP шлюзов FXS, в частности, DVG- 5004S

VOIP-шлюзы FXS могут использоваться как без подключения к мини-АТС, так и в решениях на основе мини-АТС. В последнем случае шлюз подключается к портам СЛ аналоговой, цифровой или гибридной офисной АТС.

Рассмотрим эти возможности чуть подробнее.

Условия Применение шлюза DVG-5004S
Небольшой офис оборудован аналоговыми телефонными аппаратами или телефонами DECT и факсом. Количество оконечных абонентских устройств — не более 4-х.

Парк оконечных устройств предполагается сохранить.

Деятельность офиса связана с частыми междугородними и международными звонками.

Проведение обычной телефонной линии невозможно или экономически нецелесообразно.

В месте расположения офиса имеется доступный и качественный Интернет. Провайдер предоставляет приемлемые корпоративные тарифы с “безлимиткой”.

К четырем портам FXS подключаются  аналоговые телефоны, телефоны DECT и факс.

Все четыре IP-линии могут работать одновременно.

Шлюз обеспечивает достаточно широкие функциональные возможности, например:

  • Функции группового вызова
  • Переадресация вызова с сопровождением/без сопровождения; безусловная,  занято, нет ответа.
  • 3х-сторонняя конференция
  • Локальная телефонная книга позволяет вызывать другие VOIP-устройства без регистрации
  • Скоростной набор
  • Фильтр вызовов (запрет на прием звонков с конкретных IP-адресов)

Таким образом, сотрудники могут совершать дальние звонки по недорогим корпоративным тарифам Интернет-провайдера.  Прием звонков также осуществляется по IP-линиям.

В результате, преимущества IP-телефонии реализуются для обычных телефонных аппаратов.

Недостатки решения связаны не с самим шлюзом, а с общими рисками полного отказа от традиционной телефонии:

  • У провайдера случились неполадки, Интернет отсутствует. Офис полностью теряет связь с внешним миром.
  • У компании конфликт с провайдером. Результат — см. предыдущий пункт.
  • Случилась авария электросети — электропитание прекращено. До свидания, телефонная связь!
Компания имеет небольшое удаленное подразделение, которое укомплектовано аналоговыми телефонами и факсами. В месте расположения имеется качественный и доступный интернет, но нет возможности подключения обычной телефонной линии, или подключение признано экономически нецелесообразным. Все то же самое, но в головном офисе также должен быть установлен VOIP-шлюз, который очень рекомендуется подключить к офисной АТС.

В этом случае, из головного офиса можно будет звонить в удаленное подразделение как с обычных телефонов, так и с SIP-телефонов.

Сотрудники удаленного офиса смогут звонить в головной по IP-линиям, а мини-АТс головного офиса направит их либо на SIP-телефоны, либо на обычные телефоны внутренних абонентов. Конкретное решение будет зависеть от типа и настроек VOIP-шлюза, подключенного к АТС, а также от программных настроек самой офисной АТС.

Компания располагает офисной АТС, подключенной к сети ТФОП. Имеется парк оконечных устройств, включающий аналоговые телефонные аппараты, телефоны DECT и факсы.  Замена этих устройств не планируется.

Деятельность компании тесно связана с совершением “дальних” звонков.

В месте расположения есть доступный и качественный Интернет.

А данном случае, получаем настоящее конвергентное решение. Сохраняются все преимущества традиционной телефонии (в т.ч., сохранение связи в случае аварии в электросети; это обеспечивается как источниками бесперебойного питания, так и конструктивом АТС, позволяющим прямое переключение внешних линий на некоторые АЛ в случае неработающей АТС). Добавляется возможности IP телефонии.

  • Сотрудники офиса могут звонить с обычных телефонов по IP линиям. Программные установки офисной АТС  регулируют потоки звонков: кому-то из внутренних абонентов можно звонить по IP-линиям. Кому-то нет.
  • Внешние звонки по IP-линиям из других городов и стран проходят через IP-шлюз FXS и направляются на обычные телефонные аппараты.
  • Есть возможность маршрута “городской телефон — офис — IP линия”. Например, руководитель, находясь дома у обычного городского телефона, звонит с него в офис. Звонок принимается офисной АТС, после чего либо секретарь вручную переадресует его на IP-линию, либо перенаправление будет осуществлено автоматически (при наличии соответствующих настроек шлюза и АТС).



Какие серии мини-АТС “Максиком” рекомендуются для решений со шлюзом DVG- 5004S? Где используются решения, сочетающие возможности АТС “Максиком” и шлюза DVG- 5004S? Смотрите вкладку “Решения”.



Общие характеристики
Тип устройства маршрутизатор (router)
LAN
Количество портов коммутатора 4 x Ethernet 10/100 Мбит/сек
Управление
Web-интерфейс есть
Поддержка Telnet есть
VoIP
Встроенный VoIP-адаптер есть
Количество портов FXS 4
Маршрутизатор
WAN-порт Ethernet 10/100 Мбит/сек
NAT есть
DHCP-сервер есть
Поддержка Dynamic DNS есть
Демилитаризованная зона (DMZ) есть
Статическая маршрутизация есть
Протоколы динамической маршрутизации RIP v1, RIP v2
Дополнительно
Поддержка стандартов Auto MDI/MDIX
Размеры (ШxВxГ) 202 x 35 x 172 мм
Вес 0.43 кг

При выборе мини-АТС для подключения VOIP-шлюза 4FXS рекомендуется учитывать следующие обстоятельства:

  • Емкость станции, в т.ч. максимально возможное количество портов СЛ.
  • Масштабируемость конфигурации АТС
  • Количество одновременных разговоров, которые поддерживает данная модель мини-АТС.
  • Набор сервисных функций, обеспечиваемых офисной АТС.

В связи с этим, в зависимости от масштаба решения, рекомендуется подключать VOIP шлюз 4FXS к АТС “Максиком” следующих серий:

  • MP48 (гибридная)
  • MP 80 (гибридная)
  • MXM500P (цифровая)

Не исключено также подключение к мини-АТС серии MP35.



Применение мини-АТС “Максиком” и VOIP-шлюза 4 FXS

Направление деятельности Пример предприятия/организации, реализующей решение на базе мини-АТС “Максиком” и шлюза DVG- 5004S
Строительный бизнес.

Проектирование и строительство крупных жилых комплексов с полной инфраструктурой (бизнес-центры, поликлиники, школы, парковки и т.д.)

В компаниях, реализующих проекты подобного масштаба,, использование шлюзов FXS, подключенных к офисной АТС, позволяет решать следующие задачи:

  • Оперативная связь с поставщиками и контрагентами, расположенными в других городах.
  • Ведение клиентской базы, включающей данные о телефонных звонках
  • Телефонизация отдельных подразделений вт.ч. Строительных площадок.
Галактика СПб

РЕМСТРОЙ Алтай

Комплексные решения для продвижения предприятий.

Компании подобного рода обеспечивают подготовку и производство представительских материалов, оформление интерьеров, зачастую имеют производственные мощности, в т.ч., для производства торгового оборудования. Разнообразие направлений тесно связано с большим количеством поставщиков, располагающихся в разных городах.

Для таких компаний междугородние и международные звонки — необходимое условие успешной работы.

Российская производственная компания “Ресурс СПб”;
Многофункциональные центры, предоставляющие государственные и муниципальные услуги.

Подготовка и оформление различных документов часто требует оперативной связи с архивами и службами, располагающимися в других городах и регионах. Использование IP-телефонии в таких организациях приводит не только к повышению эффективности и скорости работы, но и к существенному удешевлению “дальних” звонков, а следовательно, к экономии бюджетных средств.

Многофункциональный центр г. Краснодар
