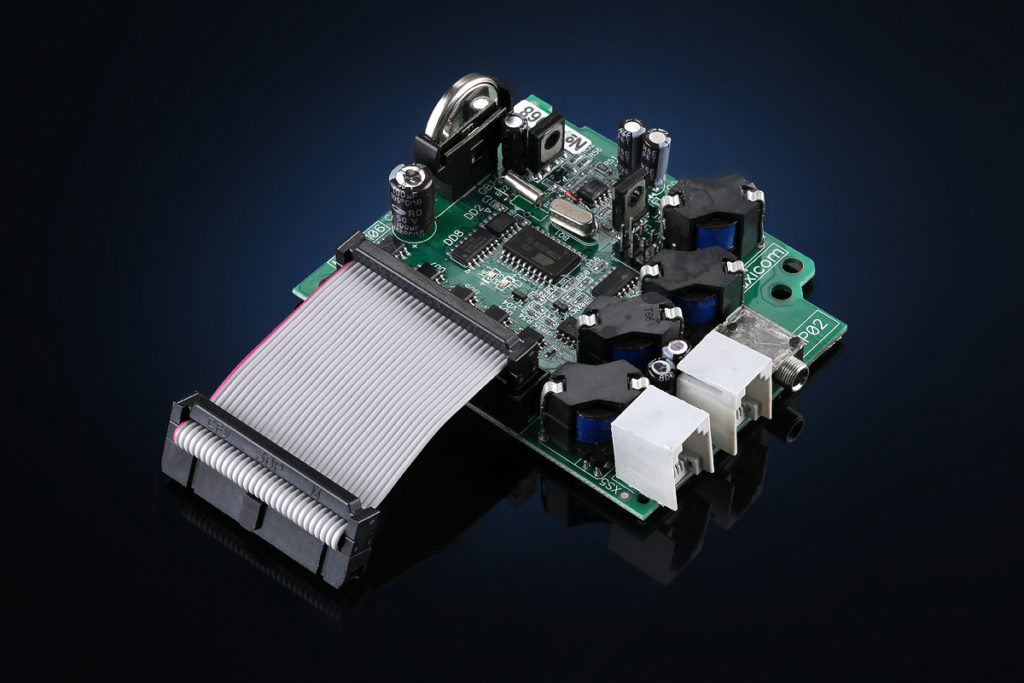

Фото платы расширения APn01-U/APn02-U для АТС МР11/35

Плата расширения APn01-U/APn02-U для АТС МР11/35

Количество портов СТА: 1/2
Совместимость: MP11/35
Кол.
  • Описание
  • Скачать
  • Решения

К АТС МР11 и МР35 возможно подключить системные телефоны Panasonic KX-T7730 и KX-T7735, их торговое наименование STA-7730 и STA-7735. Телефоны имеют 12 или 24 программируемых кнопки соответственно, однострочный русифицированный дисплей, возможность подключения гарнитуры. Принципы подключения те же, что и при подключении известного STA30: в АТС устанавливается многофункциональный комплект, который обеспечивает подключение 1 или 2 СТА, подключение компьютера, энергонезависимый отсчет реального времени и вход внешнего аудиосигнала для замены стандартной музыкальной заставки в режимах ожидания. В комплект оборудования входит непосредственно плата на 1 или 2 порта СТА, комплект её крепления и коммутации, комплект связи с компьютером. Также в комплект входит Руководство по применению STA-7730 и STA-7735 с АТС — прежде чем приступать к установке комплекта в АТС необходимо внимательно изучить его! Порты СТА несовместимы с иными телефонами, кроме указанных, подключать к ним любые другие устройства не допускается! Торговое наименование многофункциональных комплектов соответственно «Комплект 1 СТА77» и «Комплект 2 СТА77» для моделей АТС с портом связи RS232, «Комплект 1 СТА77 USB» и «Комплект 2 СТА77 USB» для моделей АТС с портом USB. В АТС может быть установлен только один комплект, в т.ч по типу порта СТА: либо для STA36, либо для STA77.
Гарантированно новые комплекты имеют аппаратную возможность подключаться только к АТС МР11 и МР35 выпуска 2007 г. и позже. Отличительный признак такой возможности – наличие в районе источника питания материнской платы АТС МР11/МР35 дополнительного разъёма ХР102, куда подключается дополнительный разъём питания от платы СТА (МР11 от версии печатной платы MN510806, MP35 – от MN511707, см. рис.). Рабочие программы АТС, поддерживающие работу СТА77 – только версий 28.х, более старшие не поддерживают.

Сервис-центр как всегда готов ответить на любые вопросы по теме и принять замечания и предложения sc@multicom.ru
