АТС на 9 номеров

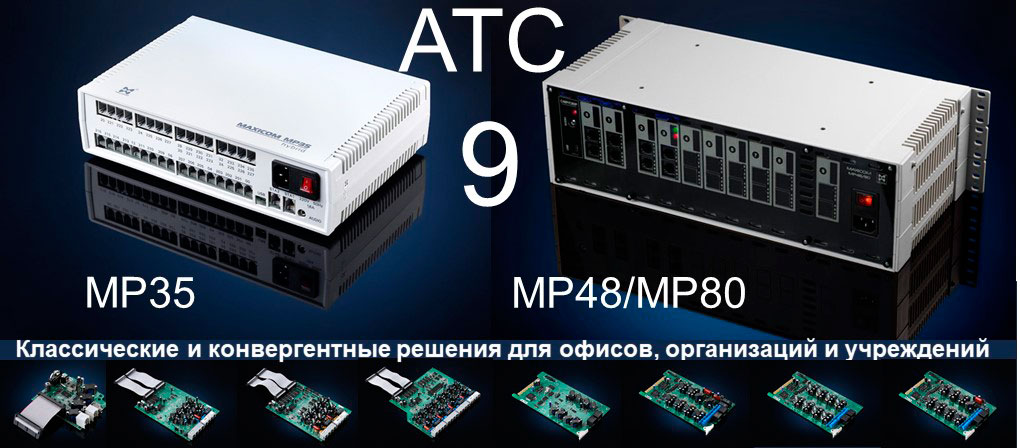

Фото MP35 и MP48, а также плат расширения

Десятки решений для офисов, учреждений и организаций

Мини АТС на 9 внутренних номеров — система связи, которая обеспечивает автодозвон, режим телефонной конференции, передачу и перехват вызова, а также другие основные сервисные функции.

В качестве базовых моделей для АТС на 9 абонентов используются:

Парк  аппаратов на 9 абонентов, в зависимости от задач, комплектуется

Системные телефоны подключаются к специальным портам, остальные устройства  — к портам АЛ.

Кроме того, к портам АЛ можно подключить другие оконечные устройства:






Мини АТС на 9 абонентов на базе MP35 с 2-4 СЛ и 1-2 свободными портами АЛ

Примеры решений

  • АТС на 9 абонентов с функцией ГГС

Для организации канала ГГС необходим 1 свободный порт АЛ.

В зависимости от задач, канал можно организовать следующими способами.

Первый. К порту АЛ подключается выносной усилитель ГГС UMA1. К такому усилителю можно подключить несколько громкоговорителей мощностью 1 Вт.

Второй. К порту АЛ подключается адаптер линейного выхода УСЛ1. К этому адаптеру можно подключать микшеры-усилители, а к ним — мощные громкоговорители.

Управлять каналом ГГС можно с любого телефонного аппарата, подключенного к станции. Однако, гораздо удобнее делать это с системного телефонного аппарата.

СТА рекомендуется устанавливать на рабочих местах руководителя и (или) секретаря.

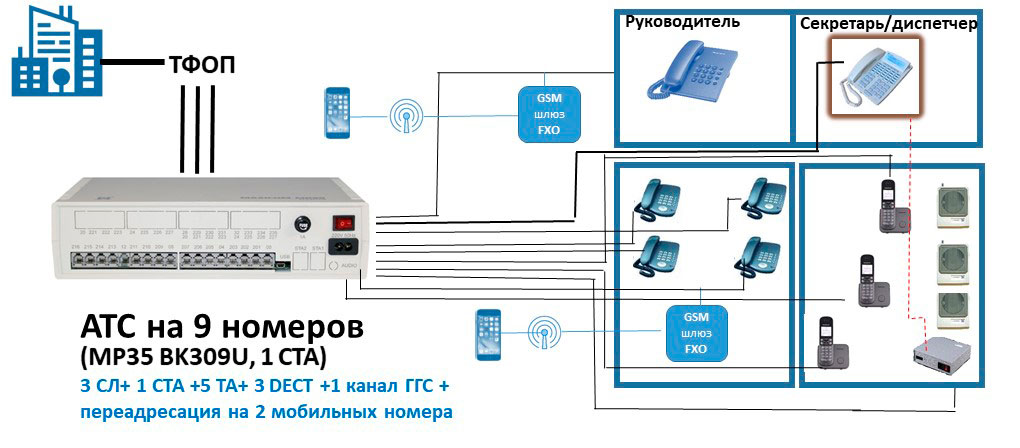

Схема мини АТС на 9 абонентов с функцией ГГС

Такое решение можно применить для небольшой торговой организации, имеющий торгово-выставочный зал.
Сотрудники, работающие в зале, пользуются трубками DECT ( у каждого сотрудника свой внутренний номер).
Одна из СЛ закреплена за руководителем, чтобы он мог совершать нужные звонки в любое время.
Звонки со второй СЛ наводятся на отдел продаж
Наконец, третья СЛ “обслуживает” другие потребности компании (связь с поставщиками, доставку и т.п.). Входящие звонки с этой СЛ наводятся на АЛ секретаря.
На рабочем месте секретаря установлен СТА.
Этот телефонный аппарат используется в качестве пульта связи: оперативного переключения на АЛ сотрудников и управление каналом ГГС (передача сообщений для посетителей и сотрудников торгово-выставочного зала.
Обратите внимание на еще одну важную особенность этой АТС на 9 абонентов.
Предположим, один из сотрудников отдела закупок часто находится на выезде, и в это время ему могут поступать входящие городские звонки. Секретарь переводит эти звонки на мобильный номер сотрудника, используя GSM-шлюз, который подключен параллельно со стационарным телефоном.
Аналогичная схема используется и для телефонного аппарата руководителя.


  • АТС на 9 номеров с функцией ГГС и дистанционным контролем доступа в помещения

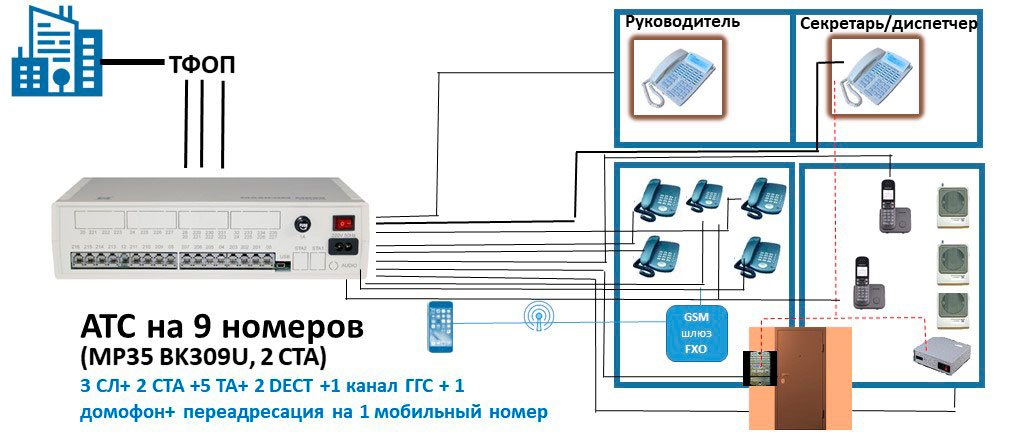

Схема мини АТС на 9 абонентов с функцией ГГС и дистанционного контроля доступа

В данном решении руководитель также пользуется системным телефонным аппаратом.
Второй СТА установлен у секретаря и используется как пульт связи, в том числе, для управления каналом ГГС и домофоном.



Мини АТС на 9 абонентов для комплексных и конвергентных решений на базе MP35. 3-8 CЛ, 4-16 свободных портов АЛ для подключения дополнительных оконечных устройств.

Примеры решений



  • Мини АТС на 9 абонентов с подключением автосекретаря на 3 линии.

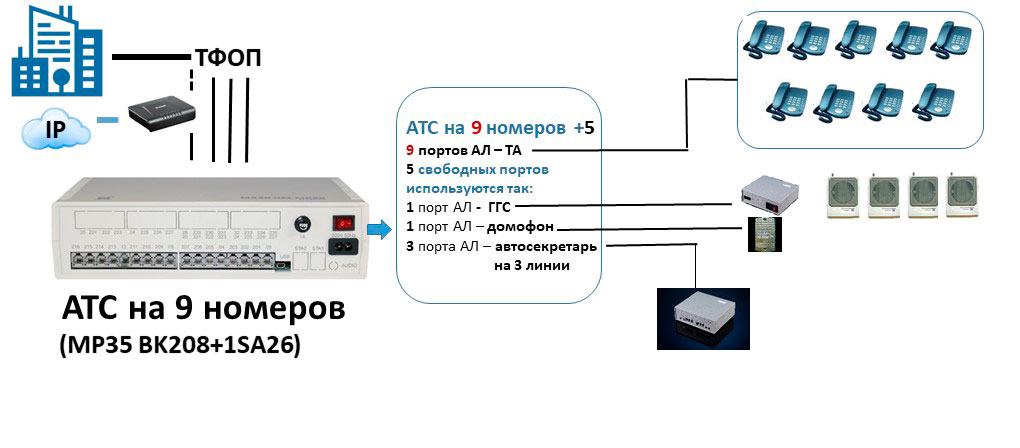

Схема подключения 9 внутренних абонентов, канала ГГС и автосекретаря

В рамках этого решения к АТС подключается 9 аналоговых ТА.
Одна из соединительных линий закреплена за руководителем.
Еще одна СЛ используется для удаленных звонков, к ней подключен VOIP шлюз FXS/FXO
Звонки, которые поступают на остальные 2 СЛ, наводятся на автосекретарь. В данном случае используется модель на 3 абонентских линии.
Из 5 свободных портов АЛ, имеющихся в этой конфигурации, 3 порта нужны для подключения автосекретаря, 1 порт — для канала ГГС и еще один — для подключения домофона.






  • Мини АТС на 9 абонентов с пультом директорской связи и автосекретарем.

Схема подключения к мини АТС 9 внутренних абонентов. автосекрекретаря. Системный телефон используется в качестве пульта связи

Это решение может быть использовано для организации, имеющей достаточно просторное офисное помещение, в котором рабочие места сотрудников отделены друг от друга перегородками, препятствующими “свободному” общению” между ними.
Руководитель работает в отдельном кабинете, который находится на некотором расстоянии от основного помещения.
Для производственных совещаний используется режим телефонной конференции.
Для оперативного оповещения сотрудников — канал ГГС.
Управление ГГС и передача сообщений показаны оранжевым пунктиром и стрелками.
Таким образом, системный телефонный аппарат, установленный в кабинете руководителя, используется в качестве пульта директорской связи.
Для повышения эффективности обработки входящих звонков к 3 портам АЛ подключается автосекретарь.
Эта конфигурация имеет еще один порт АЛ, к которому подключается домофон. Управление домофоном осуществляется с телефонного аппарата одного из сотрудников. (лиловый пунктир).
К одной из СЛ подключен IP шлюз FXS/FXO для удаленных звонков


  • АТС на 9 внутренних абонентов с возможностью периодического расширения

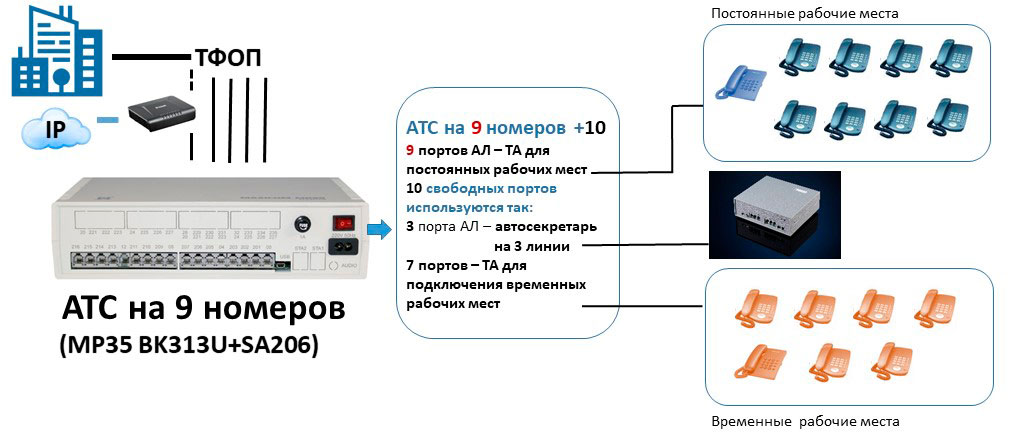

Схема мини АТС на 9 номеров с возможностью периодического увеличения абонентской емкости

В некоторых организациях к основному “ядру‘ сотрудников периодически подключаются дополнительные. Например, на период активной работы над проектом,когда в заранее определенных х помещениях организуются временные рабочие места.
Эти временные сотрудники также включаются в систему внутрикорпоративной связи.
Значит, она должна быть готова как к периодическому увеличению численности внутренних абонентов, так и к возвращению к исходной, постоянной комплектации.
Решение, представленное на рисунке, позволяет увеличить количество внутренних абонентов с 9 до 16 человек. 3 свободных порта АЛ используются для подключения автосекретаря, к остальным 7 свободным портам подключены дополнительные телефонные аппараты. Осталось включить такой телефон в розетку — и временный сотрудник готов включиться в корпоративную телефонную сеть.



Мини АТС на 9 абонентов с потенциалом масштабирования.

Решения на базе АТС MP48/MP80 позволяют не только организовать телефонную связь на 9 внутренних абонентов, но и предусматривают масштабирование без замены базовой АТС.

Базовый блок MP48 содержит 6 универсальных слотов, базовый блок MP80 — 10 слотов.

В каждый слот можно установить одну из плат расширения:

Начальные конфигурации на 9 абонентов создаются путем установки комбинации из двух модулей расширения.

Если такая мини АТС на 9 номеров реализована на базе MP48, то остается еще 4 свободных слота и общий потенциал масштабирования составит 32 условных порта. В случае MP80 имеем, соответственно, 8  свободных слотов и потенциал масштабирования в 64 условных порта.

Условные порты, в соответствии с тем, какие платы расширения будут установлены в слоты, могут быть портами АЛ, СЛ или СТА.


Для того чтобы подобрать оптимальный вариант мини АТС на 9 внутренних номеров, обращайтесь в центральный офис или к нашим региональным партнерам.

Учтем все пожелания, подберем конфигурацию и дополнительное оборудование, обеспечим лучшую цену по сравнению с любым аналогичным решением на базе других, в том числе, импортных мини АТС.

Купить АТС на  9 номеров в любой из возможных конфигураций можно

и других регионах




Вспомогательные таблицы

  • Мини АТС на 9 внутренних абонентов, 2-4 СЛ, 1-2 свободных порта АЛ для подключения дополнительных оконечных устройств.
Базовая конфигурация СЛ 9 внутренних абонентов Свободных портов АЛ для подключения ТА и других оконечных устройств
Аналоговые ТА или DECT Системные телефонные аппараты (пульты связи)
MP35 BK208 + AP02U 2 7 2 1
MP35 BK309U 3 9 0 1
MP35 BK309 +AP01U 3 8 1 1
MP35 BK309 + AP02  U 3 7 2 2
MP35 BK 410U 4 8 0 1
MP35 BK 410 + AP01U 4 8 1 2
  • Мини АТС на 9 внутренних абонентов, 4-8 СЛ, 3-16 свободных портов АЛ для подключения дополнительных оконечных устройств.
Базовые конфигурации СЛ 9 внутренних абонентов Свободных портов АЛ для подключения ТА и других оконечных устройств
Аналоговые ТА или DECT Системные ТА
MP 35 208 + AP02U

6 одновременных разговоров

3 7 2 8
MP35 3×13

6 одновременных разговоров

3 9 0 4
MP35 3×13 + AP01U

6 одновременных разговоров

3 8 1 5
MP35 3×13 + AP02U

6 одновременных разговоров

3 7 2 6
MP35 BK 208U + SA206

10 одновременных разговоров

4 9 0 5
MP35 BK 309U +SA107

6 одновременных разговоров

4 8 0 7
MP35 BK 313U + SA107

6 одновременных разговоров



4 8 0 11
MP35 BK 410U  + AP02U

6 одновременных разговоров

4 9 0
MP35 BK 413U + AP01U

6 одновременных разговоров

4 8 1 5
MP35 BK 413U + AP02U

6 одновременных разговоров

4 7 2 8
MP35 BK 309U +SA206

10 одновременных разговоров

5 9 0 6
MP35 BK 313U + SA206

10 одновременных разговоров

5 8 0 10
MP35 BK 410U + SA107

6 одновременных разговоров



5 9 0 8
MP35 BK 208U + SA412

6 одновременных разговоров

6 9 0 11
MP35 BK 410U + SA206

10 одновременных разговоров

6 9 0 7
MP35 BK 413U + SA206

10 одновременных разговоров

6 8 0 10
MP35 BK 309U + SA412

10 одновременных разговоров

7 9 0 12
MP35 BK 313U + SA412

10 одновременных разговоров

7 9 0 16
MP35 BK 410U + SA412

10 одновременных разговоров

8 9 0 13
MP35 BK 413U + SA41210 одновременных разговоров 8 8 0 16
  • Начальные конфигурации на базе MP48/MP80
Начальная конфигурация (6 одновременных разговоров) СЛ 9 внутренних абонентов Свободных портов в начальной конфигурации
Аналоговые ТА или DECT Системные телефонные аппараты
1SA17 + 1AA08 1 9 0 8
1SA17P + 1AP04P 1 5 4 2
1 8 1 (+3 резервных порта СТА) 0
1 6 3 (+ 1 резервный порт СТА) ё
2 SA17P 2 9 0 5
1 SA26P + 1 Ap04P

2 5 4 1
2 6 3 (+1 резервный порт СТА) 0
1SA26P +1SA17P 3 9 0 4
2SA26P 4 8 0 3
