АТС на 5 номеров

Мини АТС на 5 номеров — компактная система связи, которая подойдет для небольшого офиса, учреждений и организаций с соответствующим количеством рабочих мест.

Компактность сочетается с гибкостью и возможностью масштабирования.

Рассмотрим варианты АТС на 5 внутренних абонентов, которые можно организовать на базе разных конфигураций мини АТС MP11 и MP 35.



Вариант 1. MP11 1×4 AP01U. 1 СЛ+1СТА+4 ТА

Конфигурация MP11 1×4 AP01U включает дополнительный модуль AP01U, который позволяет подключить к станции персональный компьютер, а также один системный телефонный аппарат.

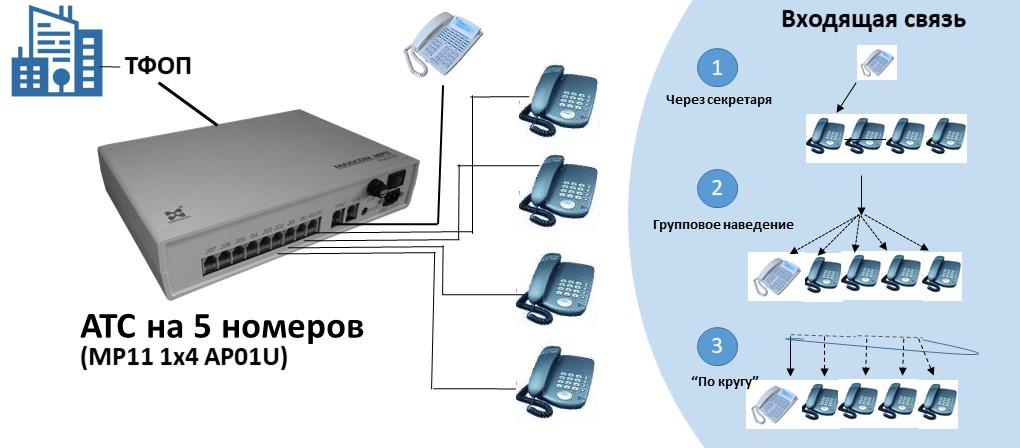

Схема АТС на 5 внутренних абонентов

К 4 портам АЛ подключены аналоговые телефонные аппараты. MP11 принимает аналоговые телефоны любых производителей, с импульсным и тональным набором. Впрочем, то же самое касается и любой другой модели АТС Максиком.

Системный телефонный аппарат — телефон повышенной комфортности с расширенными возможностями. По сути, это готовый пульт связи, который легко настраивается на конкретные  задачи.

Чаще всего такие телефонные аппараты устанавливаются на рабочих местах руководителя и секретаря.

Наличие программируемых кнопок прямого вызова существенно повышает оперативность работы. Особенно в тех случаях, когда СТА установлен у секретаря, и на АЛ секретаря наводятся все входящие вызовы. Секретарь принимает звонок и, в зависимости от ситуации, либо отвечает сам, либо переадресует вызов другому внутреннему абоненту (эта ситуация обозначена на рисунке цифрой 1.)

Еще один способ  организации входящей связи: групповое наведение таким образом, чтобы входящий вызов поступал одновременно на все телефоны. Подключенные к АТС. В этом случае на звонок ответит тот, кто первым взял трубку, и при необходимости переведет его на другого сотрудника.

Наконец, часто используется третий вариант — поступление входящего вызова на один из телефонных аппаратов (на какой именно, решает руководство, и это решение отражается в программных установках АТС). Если номер занят или не отвечает, звонок автоматически переводится на другую АЛ — и так до тех пор, пока кто-то из сотрудников не ответит на звонок.

Несмотря на то, что в конфигурации MP11 1×4 AP01U заняты все порты АЛ, есть дополнительные возможности.


  • АТС на 5 внутренних абонентов с возможностью переадресации на мобильный номер сотрудника.

Схема АТС на 5 внутренних абонентов с GSM шлюзом FXO

В Вашей организации есть сотрудник, который часто находится вне офиса и доступен только по мобильному? Обратите внимание на этот вариант!

Звонок, поступивший “из города”, наводится на АЛ секретаря. В зависимости от того, находится ли сотрудник на рабочем месте или где-то на выезде, секретарь переведет вызов либо на внутренний номер этого сотрудника, либо на его мобильный телефон.


  • АТС на 5 внутренних абонентов с использованием IP-шлюза FXS



Схема АТС на 5 внутренних абонентов с подключением IP шлюза FXS

В этом варианте мини АТС на 5 внутренних номеров обеспечивает только удаленные звонки: как входящие, так и исходящие.
Обратите внимание — никакие SIP телефоны для этого не нужны, звонить и принимать звонки можно как с СТА, так и с обычных аналоговых телефонных аппаратов.

Единственный порт СЛ занят IP шлюзом FXS, поэтому станция в такой конфигурации не имеет выхода на телефонную сеть общего пользования. Вся надежда на надежный и качественный Интернет:) Впрочем, IP телефония, независимо от способа реализации, именно на это и надеется.

Внутренняя связь в офисе остается аналоговой проводной.

Наведение входящих вызовов, организация исходящей связи обеспечиваются программными установками АТС — как и во всех других случаях.



Вариант 2. MP11 1×4 AP02U  1 CЛ +2 СТА + 3 ТА + 1 свободный порт АЛ

В данной конфигурации есть возможность подключения двух системных телефонных аппаратов.  Для соответствия условию “АТС на 5 внутренних абонентов” к 3 портам АЛ подключаются аналоговые ТА, и один порт остается свободным.

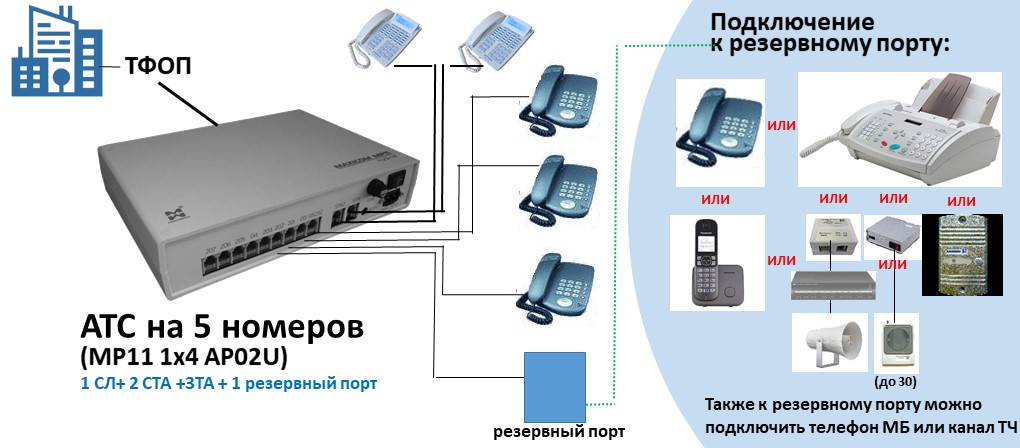

Схема АТС на 5 внутренних абонентов и одним резервным портом

Используйте этот порт для подключения других оконечных устройств,в зависимости от конкретных задач

Вот некоторые примеры:


  • АТС на 5 внутренних номеров с подключением факса/факс-модема

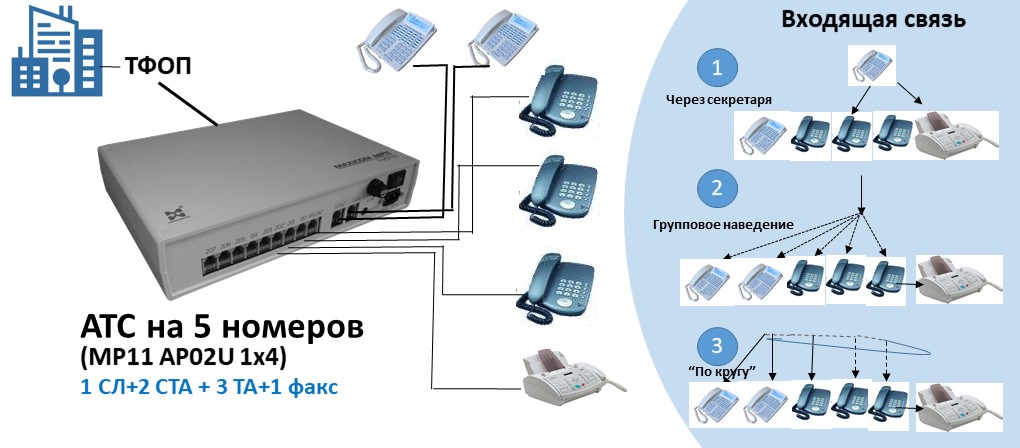

Схема АТС на 5 номеров с подключением факса

Перевод звонка на факс осуществляется либо секретарем (если все входящие вызовы наводятся на его АЛ), либо одним из сотрудников, который первым ответит на звонок. При групповом наведении входящего звонка он поступает одновременно на все АЛ, отвечает тот. Кто первым поднимет трубку. Он же и переведет звонок на факс. При наведении “по кругу” звонок будет поступать в определенной очередности и переводится на следующую АЛ в случае занятости или не ответа предыдущей.


  • АТС на 5 внутренних номеров с подключением канала ГГС

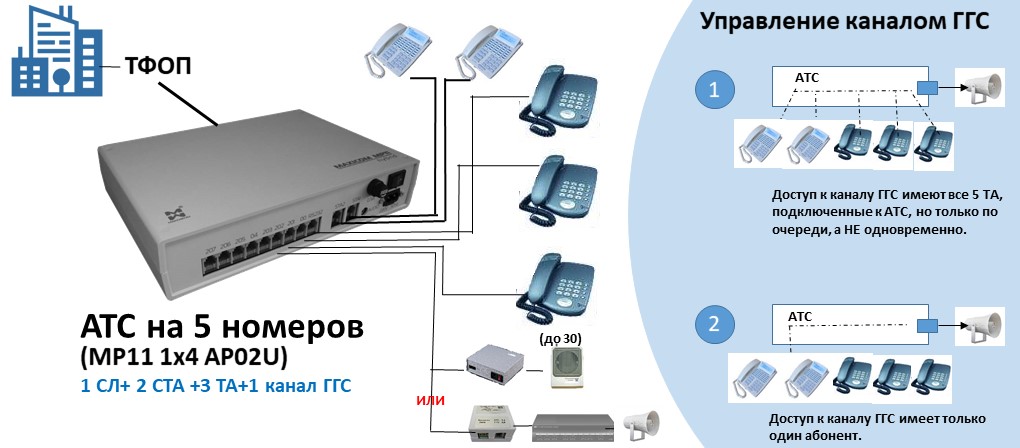

Схема АТС на 5 номеров с выходом на ГГС

В этом варианте мини АТС на 5 внутренних абонентов дополнительно обеспечивает выход на ГГС и громкое оповещение.

Канал ГГС образуется двумя способами.

Первый. К АЛ подключается выносной усилитель ГГС UMA1. К этому усилителю можно подключить до 30 громкоговорителей мощностью 1 Вт. А значит. Обеспечить ГГС и оповещение либо в нескольких небольших помещениях, расположенных поблизости друг от друга, либо в большом помещении.

Второй. К АЛ подключается адаптер линейного выхода УСЛ1, к адаптеру — микшер-усилитель, а к усилителю — мощные громкоговорители.


  • АТС на 5 внутренних номеров с дистанционным контролем доступа в помещение

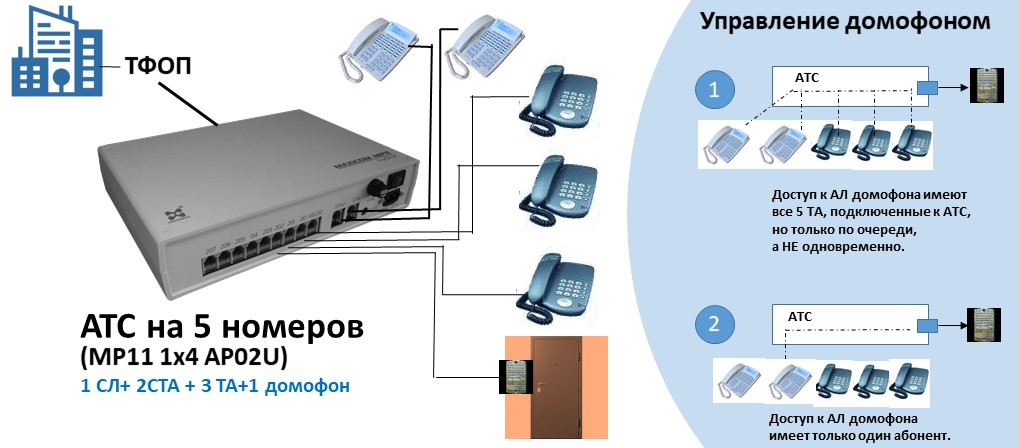

Схема АТС на 5 внутренних абонентов с подключением домофона

Управление домофоном возможно с любого телефонного аппарата, подключенного к атс: как с системного телефона, так и с обычного аналогового ТА.

Домофоны и другие переговорные устройства, в т.ч. в вандалоустойчивом и всепогодном исполнении разрабатываются нашей компанией и выпускаются серийно.


  • АТС на 5 внутренних номеров с выходом на сотовую связь.

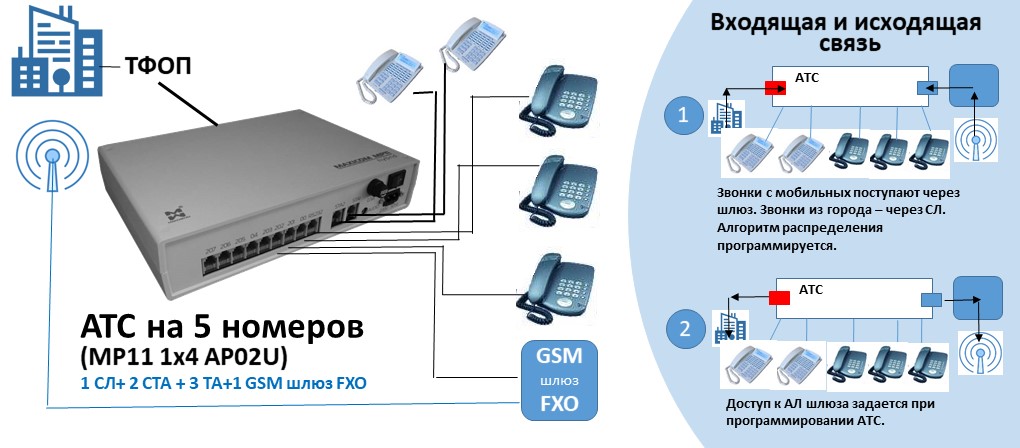

Схема АТС на 5 внутренних абонентов с GSM шлюзом FXO.

В этой конфигурации мини АТС на 5 внутренних абонентов получает выход на сотового оператора.
Как использовать, какие есть ограничения? Загляните в Каталог — подраздел «Шлюзы»


  • АТС на 5 внутренних номеров с GSM-шлюзом FXO, подключенным параллельно с одним из ТА, и одним резервным портом.

Схема АТС на 5 внутренних абонентов с параллельным подключением GSM шлюза FXO

В этом случае входящий звонок можно переводить на мобильный номер одного из сотрудников, если он находится вне офиса. Кроме того, в Вашем распоряжении есть 1 свободный порт АЛ, к которому можно подключить факс или канал ГГС., или домофон и т.д.


  • АТС на 5 внутренних абонентов с выходом на IP.

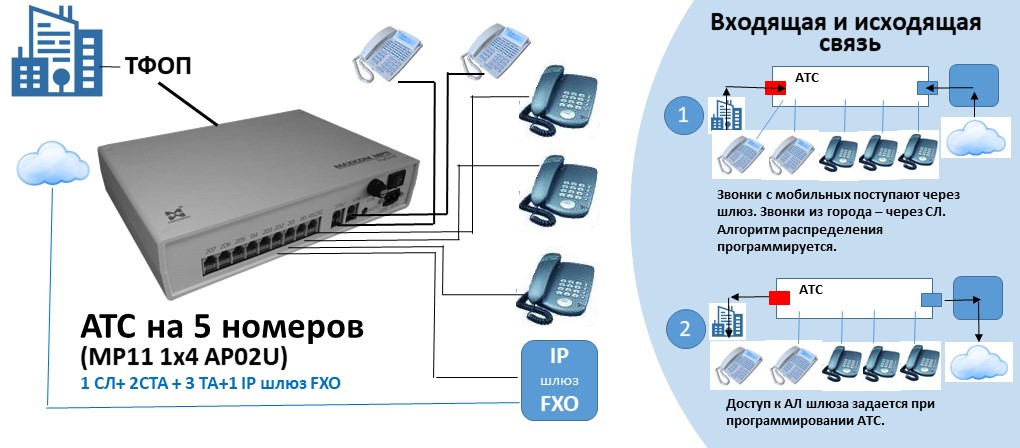

Схема АТС на 5 внутренних абонентов с IP шлюзом FXO

У этой станции есть выход на IP. Проконсультируйтесь у специалистов компании, как лучше воспользоваться этой возможностью!



Вариант 3. Использование других базовых конфигураций MP11

Другие конфигурации MP11 также могут служить базой для АТС на 5 внутренних абонентов. Разница — в количестве свободных портов АЛ, к которым подключается дополнительное оконечное оборудование, а также в количестве городских линий. (MP11 в зависимости от конфигурации обеспечивает до 3 внешних линий (СЛ).

Пожалуй, нет необходимости подробно расписывать варианты, достаточно взглянуть на таблицу.

Конфигурация СТА ТА или DECT Свободных портов АЛ
MP11 1×6 0 5 1
MP11 1×6 AP01U 1 4 2
MP11 1×6 AP02U 2 3 6
MP11 (1×7) 0 5 2
MP11 (1×7) AP01U 1 4 3
MP11 (1×7)AP02U 2 3 4
MP11 (2×6) 0 5 1
MP11 (2×6)AP01U 1 4 2
MP11 (2×6)AP02U 2 3 3
MP11 (3×8)AP01U 1 4 4


Вариант 4. Использование некоторых конфигураций MP35

Красным цветом отмечены варианты, которые в сумме дают искомое количество внутренних абонентов =5.

Базовая конфигурация: ВК208U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 2 2 2 3 4 6
АЛ 8 (5+3) 8 (4+4) 8 (3+5) 15 (3+12) 14 (5+9) 20 (5+15)
СТА 0 1 2 0 0 0

Базовая конфигурация: ВК309U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 3 3 3 4 5 7
АЛ 9 (5+4) 9 (4+5) 9 (3+6) 16 (5+11) 15 (5+10) 21 (5+16)
СТА 0 1 2 0 0 0

Базовая конфигурация: ВК313U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 3 3 3 4 5 7
АЛ 13 (5+8) 13 (4+9) 13 (3+10) 20 (5+15) 19 (5+14) 25 (5+20)
СТА 0 1 2 0 0 0

Базовая конфигурация: ВК413U

Возможности, обеспечиваемые базовой конфигурацией и платами расширения
СЛ 4 4 4 5 6 8
АЛ 13 (5+8) 13 (4+9) 13 (3+10) 20 (5+15 19 (5+14) 25 (5+20)
СТА 0 1 2 0 0 0


Итак, АТС на 5 номеров — не какое-то конкретное устройство, а группа из нескольких десятков решений разной сложности и потенциальной масштабируемости.

Какое решение выбрать? Все зависит от конкретных задач.

Вы формулируете задачу — мы подбираем оптимальный вариант.
