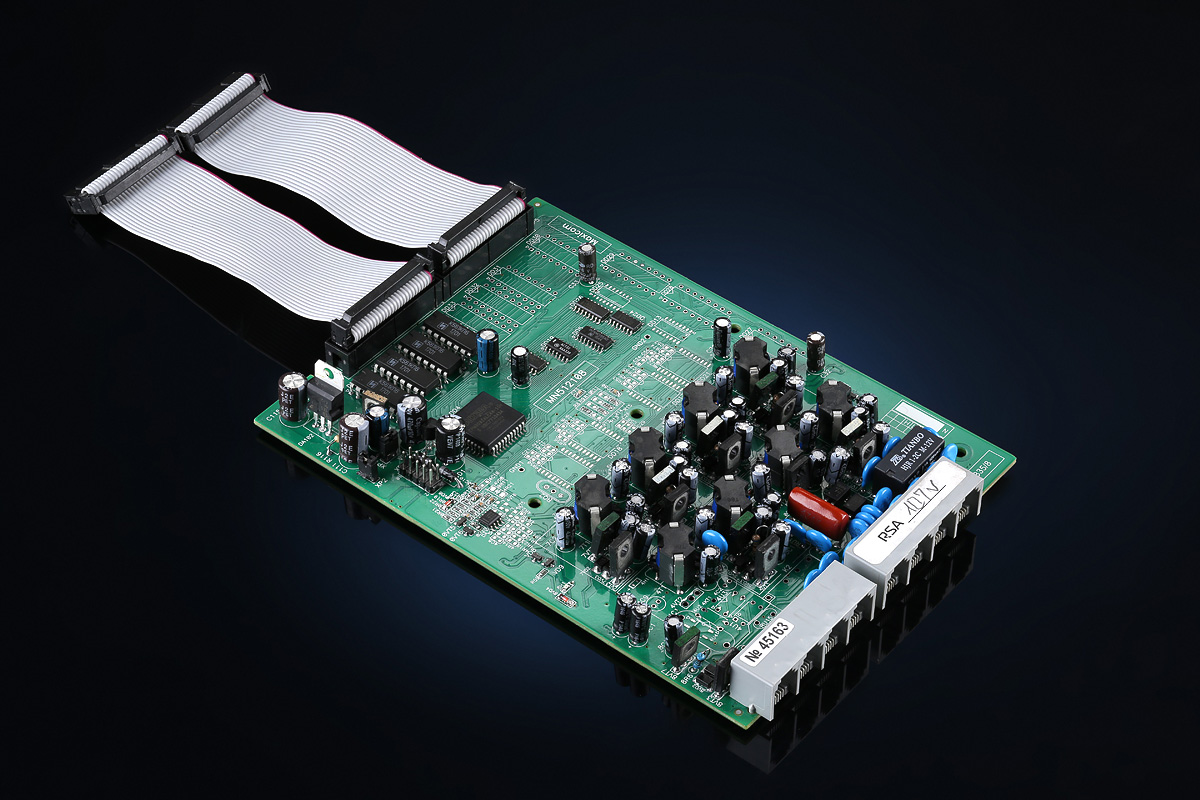

Плата расширения SA107 для офисной АТС MP11/MP35

Плата расширения SA107 для мини АТС MP35

Количество портов СЛ: 1
Количество портов АЛ: 7
Совместимость: MP11/MP35
Кол.
  • Описание
  • Решения
  • Скачать

Плата АТС SA107  предназначена для офисных мини АТС MP35 и содержит 1 порт СЛ и 7 портов АЛ.

Плата предназначена для расширения емкости мини АТС  в следующих конфигурациях:



Базовая конфигурация мини АТС После установки платы АТС SA107
2х8 3х15
3х9 4х16
3х13 4х20
4х10 5х17
4х13 5х20



На схеме ниже показано расположение СЛ и АЛ базового комплекта и комплекта расширения (в данном случае, платы АТС SA107).

Решения на основе платы АТС SA107

Типовая схема подключения мини АТС — это “все, что можно”.

Конкретное решение —  “из этого мне нужно” с указанием количества.

Описывать все возможные решения на базе базовых конфигураций мини АТС M35 и платы АТС SA107 не имеет смысла — их будет слишком много.

Давайте для начала посмотрим, какие приборы и устройства и в каком количестве можно подключить к мини АТС с учетом платы расширения SA107.

  1. Системные телефонные аппараты.

К мини АТС MP35 можно подключить один или два системных телефона или один СТА и консоль расширения. Для подключения нужно установить один из специальных комплектов расширения (см. Вкладку “Решения” для MP35).

ВАЖНО! В конструктиве станции предусмотрено специальное место для установки такого комплекта расширения. Таким образом, плата S107 и комплект расширения для СТА устанавливаются независимо друг от друга.

  1. Каналы ГГС.

Для подключения каналов ГГС предусмотрены два абонентских порта в зоне базового комплекта. Эти порты имеют свои программные номера. Следовательно, к MP35 можно подключить до 2-х каналов ГГС. Альтернатива — либо подключить к этим же портам домофоны (см. ниже), либо — обычные телефонные аппараты или базы DECT.

Как можно подключить каналы ГГС?

  • Для использования ГГС в помещениях с низким и средним уровнем шума достаточно громкоговорителей не самой высокой мощности. Делаем так: к одному из двух указанных портов (или к обоим) подключаем усилитель (усилители) UMA1, а к усилителям — громкоговорители. Готово.
  • Для использования ГГС на улице или в помещениях с высоким уровнем шума понадобятся громкоговорители помощнее. А значит, будут нужны универсальные усилители мощности. В этом случае, к одному из указанных портов (или к обоим) подключаем адаптер(адаптеры) линейного выхода, к ним — усилители, а к усилителям — мощные громкоговорители. Все.



ВАЖНО! Если к мини АТС подключен системный телефонный аппарат, можете считать, что у вас есть полноценный пульт ГГС и громкого оповещения, а система ГГС интегрирована в систему телефонной связи предприятия. Но кто сказал, что к мини АТС MP35 нельзя подключить пульты ГГС других производителей? Можно!

  • Если ПГС работает по линии МБ, к одному из указанных портов подключаем модуль (модули) МБ, а к модулю — пульт громкоговорящей связи.
  • Если ПГС работает через линейный вход усилителя, к одному из указанных портов (или к обоим) подключаем адаптер(ы) УСЛ1, а к ним — пульт громкоговорящей связи. Работает!

Независимо от способа подключения канала ГГС, количество абонентских линий, оставшихся для подключения обычных телефонных аппаратов или баз DECT, будет следующим:



Количество свободных АЛ, оставшихся после подключения каналов ГГС

Базовая конфигурация мини АТС После установки платы АТС SA107 Подключен 1 канал ГГС

Подключены 2 канала ГГС

2х8 3х15 14 13
3х9 4х16 15 14
3х13 4х20 19 18
4х10 5х17 16 15
4х13 5х20 19 18



  1. Домофоны. В конструктиве M35 предусмотрены абонентские порты 202 и 203 (находятся в зоне базового комплекта), к которым можно подключить либо каналы ГГС, либо  домофоны. К портам подключаются блоки управления домофоном, а к блоку — домофоны. Количество оставшихся АЛ в этом случае рассчитывается так же, как и для каналов ГГС.



Получается, что каналы ГГС и домофоны конкурируют за одни и те же абонентские порты? Если речь идет о домофонах DMF — да.  Заняли оба порта каналами ГГС, и домофон тоже нужен, а куда его приткнешь?!

Ответ есть: используйте усовершенствованную модель DMFu. Эти домофоны можно подключать к ЛЮБЫМ АЛ и в ЛЮБОМ количестве. Разумеется, одновременно сократится и количество АЛ, к которым можно подключить телефонные аппараты или базы DECT.

Вот пример расчета.

Количество свободных абонентских линий, остающихся после подключения двух каналов ГГС, а также 2 и 4 домофонов DMFu:

Базовая конфигурация мини АТС После установки платы АТС SA107 После подключения

Двух каналов ГГС

После подключения 2-х домофонов DMFu После подключения 4-х домофонов DMFu
2х8 15 (3х15) 13 11 9
3х9 16 (4х16) 14 12 10
3х13 20 (4х20) 18 16 12
4х10 17 (5х17) 15 13 11
4х13 20 (5х20) 18 16 12



  1. Использование VOIP — шлюзов.

VOIP шлюзы, подключенные к гибридной мини АТС, обеспечивают  следующие возможности.

  • Недорогие звонки по межгороду. Формально такие  звонки можно считать вообще бесплатными, но это не совсем так. Платить оператору телефонной связи действительно не придется. А вот интернет-провайдеру — да. Но при этом, вы платите за общий трафик, и в этом смысле звонки по межгороду окажутся существенно дешевле, чем если бы вы звонили по обычной линии.Для получения этого большого человеческого счастья нужно установить шлюз FXS. Он подключается к СЛ (базового комплекта или платы расширения — неважно, к любым!). Для использования преимуществ VOIP-телефонии на базе гибридной мини АТС MP35 рекомендуется шлюз DVG-5004S Шлюз SIP VoIP 4хFXS, 4xLAN 10/100, T.38  Это не единственный возможный вариант, конечно, но используем его в качестве примера.



Использование линий СЛ при подключении VOIP шлюза 4FXS

Базовая конфигурация мини АТС После установки платы АТС SA107 Максимальное количество городских линий, подключенных через VOIP-шлюз Количество городских линий без возможности бесплатного выхода
3х9 4(4х16) 4 0
3х13 4(4х20) 4 0
4х10 5 (5х17) 4 1
4х13 5 (5х20) 4 1

СЛ, подключенные через VOIP-шлюз, могут быть объединены в одну группу в процессе программирования АТС.

  • Установка SIP-телефона. Рассмотрим на примере шлюза D-Link DVG-6004S Шлюз SIP VoIP 4хFX0, 4xLAN 10/100, T.38. Этот шлюз имеет 4 порта FXO и, соответственно, дает возможность подключения четырех SIP телефонов.
Базовая конфигурация мини АТС После установки платы АТС SA107 SIP-телефонов Аналоговых телефонов или баз DECT
2х8 3х15 4 11
3х9 4х16 4 12
3х13 4х20 4 16
4х10 5х17 4 13
4х13 5х20 4 16

Разумеется, если помимо этого подключить каналы ГГС и домофоны, то соответственно уменьшится количество телефонных аппаратов.

  1. Переговорные устройства дуплексной громкой связи “Максифон”.

Переговорные устройства “Максифон” представлены в нескольких исполнениях, в т.ч.антивандальном и всепогодном. Эти уникальные устройства имитируют работу телефона системы ЦБ без номеронабирателя и подключаются к любым свободным абонентские портам (базового комплекта или платы расширения SA107 — как захотите).

Для совместной работы с MP35 рекомендуется использовать до 5 Максифонов.



Итак, мы рассмотрели все возможности и ограничения. Теперь решим задачу.

Задача

Дано: Предприятие X имеет 18 сотрудников, из которых один — руководитель.  Из них 15 сотрудникам, включая руководителя, потребуются телефонные аппараты. А еще нужны 5 городских линий, по четырем из них страсть как хочется бесплатно звонить по межгороду.  Руководителю требуется пульт связи с возможностью громкого оповещения на территории офиса. Офисное помещение имеет несколько кабинетов и один вход, доступ желательно контролировать дистанционно.   Кроме того, есть три дополнительных помещения, в которых желательно установить переговорные устройства, включенные в общую сеть связи. Установка обычных телефонных аппаратов в этих помещениях не планируется. Масштабирование АТС — тоже.

Вопрос: какая из конфигураций (базовая +плата SA107) обеспечит реализацию пожеланий предприятия X?

Решение.

Исходя из условия, подойдет базовая конфигурация 4х13, “усиленная” платой АТС SA107.  Получаем 5х20. Теперь проверим, хватит ли ее на все перечисленные пожелания.

Понадобится

  • 1 канал ГГС
  • 1 домофон (обычный или DMFu)
  • 3 Максифона
  • Шлюз DVG-5004S
  • 1 СТА.

Для подключения СТА потребуется специальный комплект связи. На количество и тип других оконечных устройств установка комплекта не повлияет.

5 АЛ будут заняты каналом ГГС, домофоном и тремя “Максифонами”

Остается 15 АЛ, к которым можно подключить аналоговые телефонные аппараты или базы DECT.



Итак, 18 сотрудников. У руководителя будет системный телефон, который более чем заменяет обычный, да еще и выполнит функции пульта директорской связи и оповещения по ГГС.

Осталось 17. Из этих 17 трое сотрудников работают в помещениях, оборудованных Максифонами, обычные ТА в этих помещениях не нужны. Отлично. Вычитаем.

Осталось 14.  На рабочих местах всех этих сотрудников можно установить либо обычные телефонные аппараты, либо базы DECT.

И у нас еще осталась одна свободная АЛ “на вырост”.

Ответ: базовая конфигурация 4х13 в сочетании с платой АТС SA107 и специальным комплектом связи полностью удовлетворяет пожеланиям предприятия Х.
