АТС на 3 номера

Решения для компактных офисов, небольших организаций и автономных подразделений с малым количеством сотрудников.



Вариант 1. Базовая конфигурация: MP11 1×4

АТС на 3 внутренних номера в этой конфигурации обеспечивает следующие возможности:

  • 1 СЛ + 3 ТА + 1 резервный порт АЛ

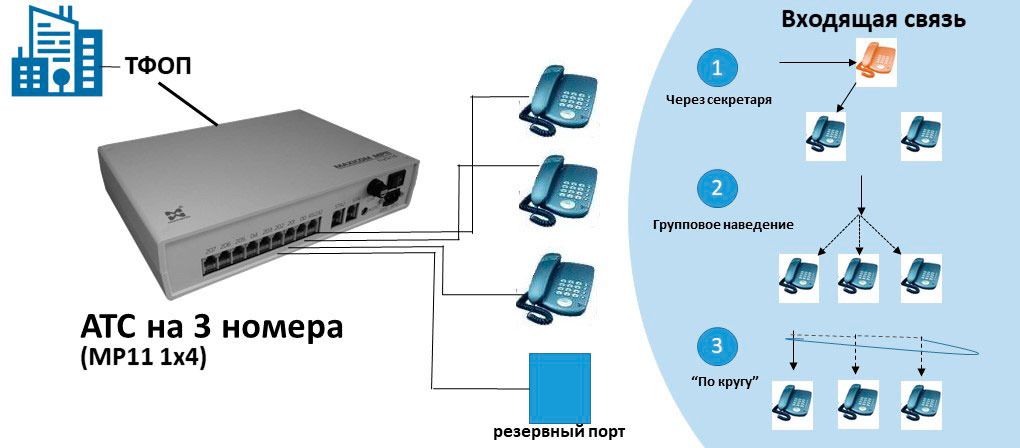

Схема АТС на 3 внутренних номера, схема организации входящей связи

К портам АЛ станции подключаются аналоговые телефонные аппараты любых производителей, в т.ч. с импульсным или тональным набором номера. В данной конфигурации остается еще один резервный порт, к которому можно подключить либо телефонный аппарат, либо другое оконечное устройство (канал ГГС, домофон и т.п.)

Входящая связь может быть организована разными способами.

Во-первых, входящие звонки можно навести на ТА секретаря (на схеме обозначен оранжевым) , который переведет звонок на нужного абонента.

Во-вторых, можно использовать групповое наведение так, что входящий вызов одновременно поступит на все ТА, отвечать будет тот, кто первым поднимет трубку.

В-третьих, можно запрограммировать конкретный маршрут вызова: на какой ТА должен поступить сначала, на какой внутренний номер нужно его перевести при неответе и т.д


  • 1 СЛ + 3 ТА + 1 факс/факс-модем

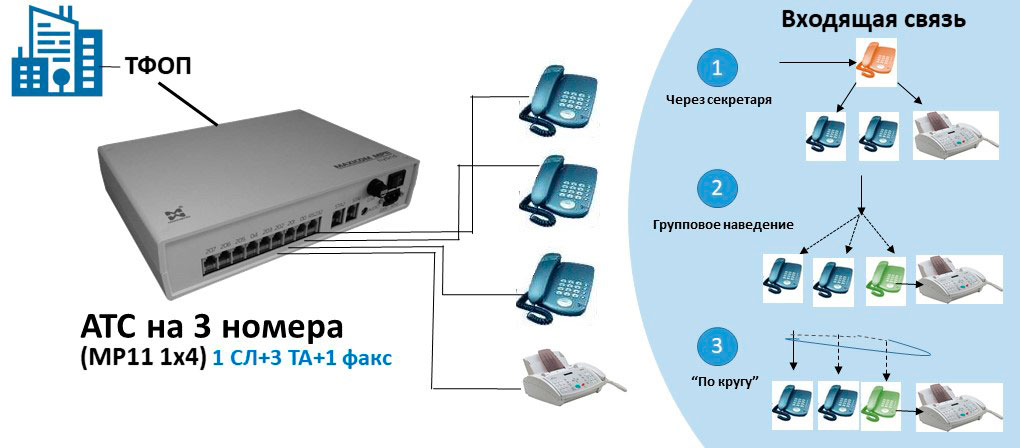

Схема АТС на 3 внутренних абонентов с подключением факса.

Перевод на факс может быть осуществлен любым сотрудником или секретарем, если исходно все входящие вызовы наводятся на его АЛ.


  • 1 СЛ + 3 ТА + 1 канал ГГС

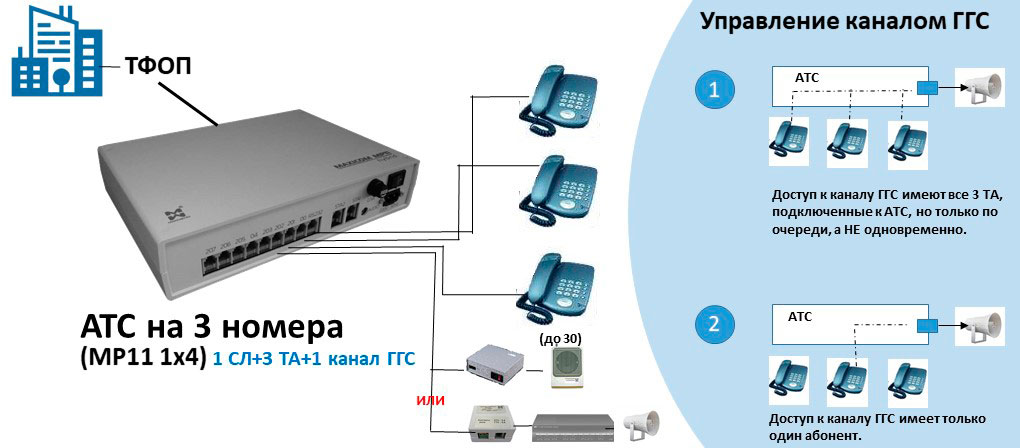

Схема АТС на 3 внутренних номера с подключением 1 канала ГГС

Управлять каналом ГГС можно с любого ТА, подключенного к системе; выход на ГГС программируется в рамках общего программирования АТС..

Канал ГГС обеспечивается подключением к АЛ станции выносного усилителя ГГС UMA1 или адаптера линейного выхода УСЛ1. Соответственно, к усилителю UMA1 можно подключить до 30 громкоговорителей мощностью 1 Вт, а к УСЛ1 — мощный микшер-усилитель и более мощные громкоговорители.


  • 1 СЛ + 3 ТА + 1 домофон

Схема АТС на 3 внутренних абонентов с подключением домофона

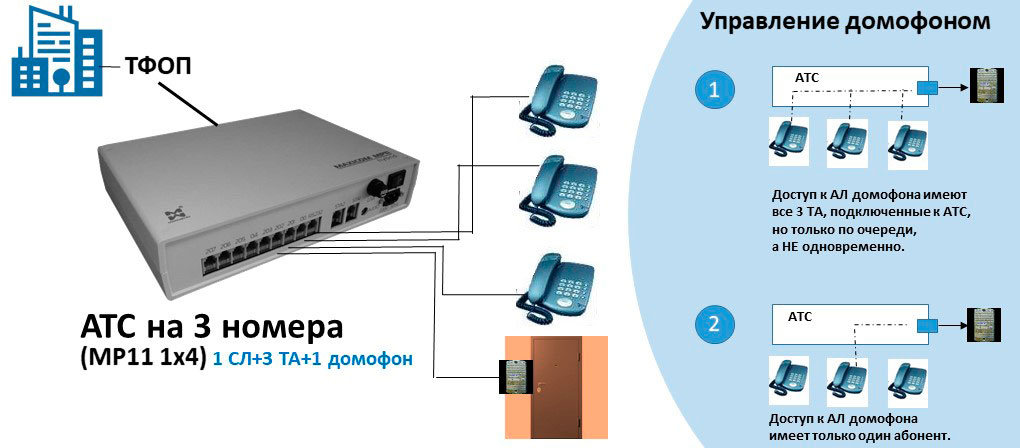

Управление домофоном осуществляется с любого телефонного аппарата, подключенного к АТС

В этом варианте мини АТС на 3 внутренних номера дополнительно обеспечивает дистанционный контроль доступа в помещение. Домофон — один из видов оконечных устройств, которые разрабатываются и производятся нашей компанией.

Подробнее о программировании АЛ домофона — в руководстве по эксплуатации.  Бесплатно скачать руководства и ПО можно либо со страницы станции, либо из раздела «Документация«.


  • 1 СЛ + 3 ТА + 1 GSM шлюз FXO

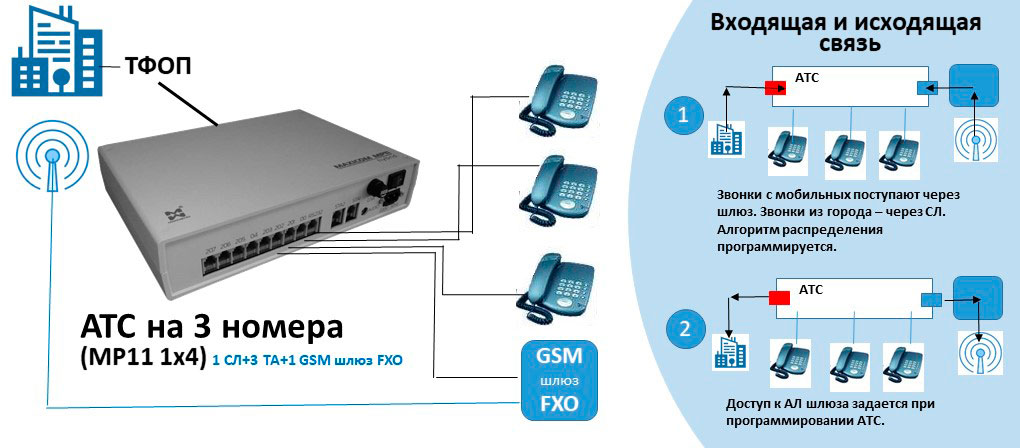

Схема АТС на 3 внутренних абонентов с подключением GSM шлюза FXP.

В такой конфигурации мини АТС на три номера обеспечивает выход не только на сеть ТФОП, но и на мобильного оператора. Шлюз подключается к одному из портов АЛ, не занятому телефонным аппаратом.

Входящие звонки из сети ТФОП и исходящие звонки на городские номера направляются через СЛ. Звонки с мобильных номеров поступают через шлюз FXO, исходящие звонки на мобильные номера направляются на АЛ, к которой подключен шлюз FXO, а оттуда — в мобильную сеть.

Входящий вызов на АЛ, к которой подключен шлюз, наводится на внутренний номер Секретаря, который либо сам отвечает на звонок, либо переадресует его нужному внутреннему абоненту.


  • 1 СЛ + 3 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА.

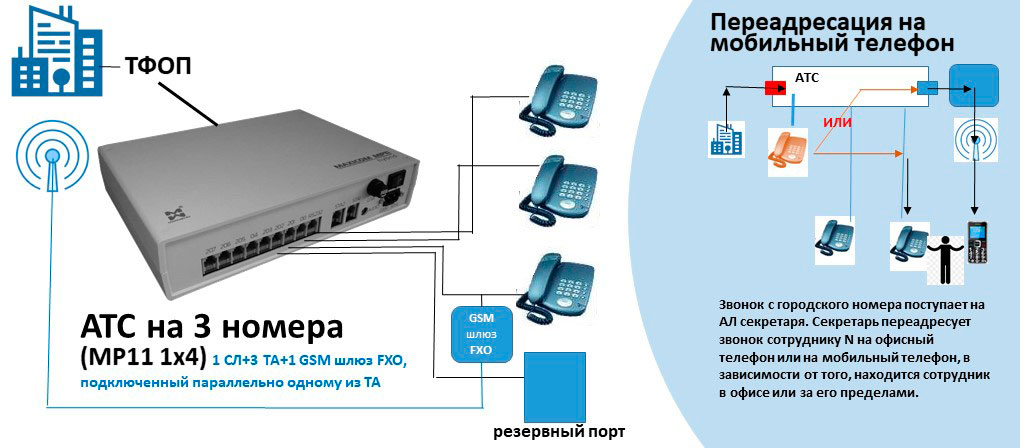

Схема АТС на 3 внутренних абонентов с подключением GSM шлюза FXO параллельно одному из ТА

Этот вариант очень удобен в том случае, если один из сотрудников часто отсутствует в офисе

Например, это водитель, который всегда имеет при себе мобильный телефон.

В таком случае, звонок на соответствующую АЛ может быть обработан двумя способами.

Первый: входящие на эту АЛ автоматически наводятся на секретаря, который переводит их либо на внутренний номер сотрудника, либо на его мобильный.

Второй: если известен график работы данного сотрудника, то может быть запрограммирован перевод на мобильный номер, например, после окончания рабочего дня.

Кстати, не забудьте, в этой конфигурации у вас еще остается один свободные порт АЛ! А значит, всегда возможно перейти на 1 СЛ + 4 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА.

Поскольку один порт АЛ остается свободным, то помимо подключения четвертого телефонного аппарата, есть дополнительные возможности, которые не нуждаются в комментариях:

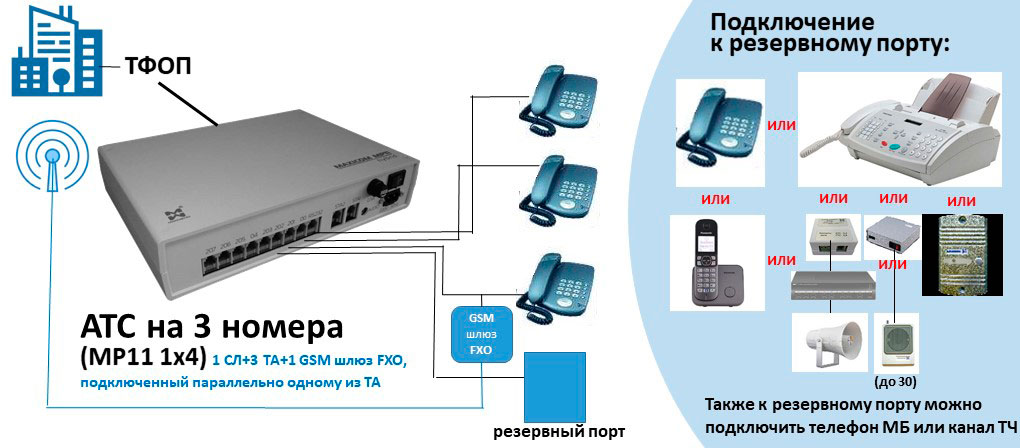

Схема АТС на 3 внутренних абонентов с параллельным подключением GSM шлюза FXO и вариантами использования свободного порта АЛ.

Подключение дополнительного оконечного устройства к свободному порту АЛ дополнительно расширяет возможности этой конфигурации.

  • 1 СЛ + 3 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА + факс
  • 1 СЛ + 3 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА. + 1 канал ГГС
  • 1 СЛ + 3 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА. + 1 домофон
  • 1 СЛ + 3 ТА +1 GSM шлюз FXO, подключенный параллельно к одному из ТА. + 1 база DEСT




Теперь  рассмотрим возможности IP-телефонии на базе конфигурации MP 1×4

  • 1 CЛ + 3 ТА + 1 IP- шлюз FXO

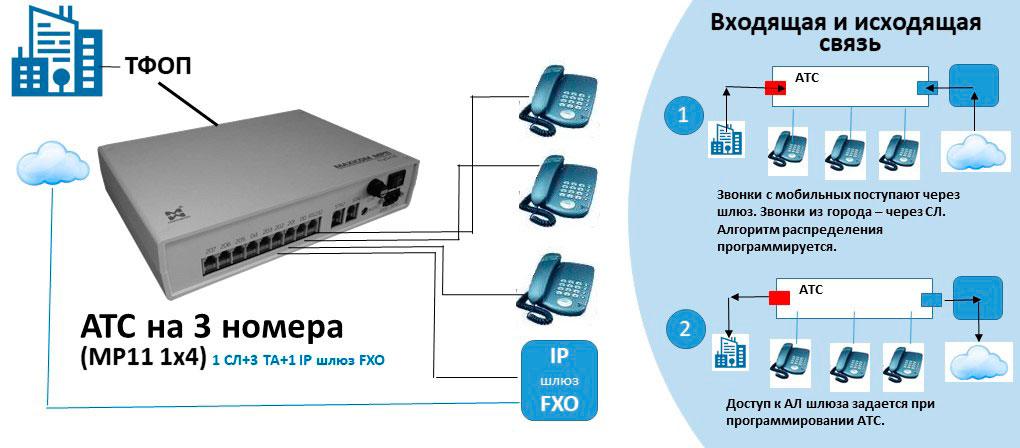

Схема АТС на 3 внутренних номера с подключением IP шлюза FXO

Шлюз подключается к порту АЛ и становится альтернативным, точнее, дополнительным каналом связи.

Во-первых, через шлюз поступают входящие звонки с удаленных номеров: из других городов и даже стран.

Во-вторых, через этот шлюз направляются исходящие звонки на удаленные номера. В этом случае сотрудник, желающий осуществить звонок, выходит на АЛ, к которой подключен шлюз, а через него — в Интернет. Если. Конечно. Такой маршрут для данного сотрудника не запрещен программными установками АТС.

В-третьих, СЛ можно пользоваться как обычной телефонной линией для выхода на ТФОП.

В-четвертых, есть возможность звонить на городской номер с удаленного компьютера через Интернет. Эта возможность реализуется так. Сотрудник находится вне офиса, в его распоряжении есть ПК с подключением к Интернету. Этот сотрудник делает звонок, который поступает на АЛ, к которой подключен шлюз. Далее звонок через секретаря направляется на СЛ — на нужный городской номер.


  • 1 IP шлюз FXS + 3 ТА + 1 резервный порт

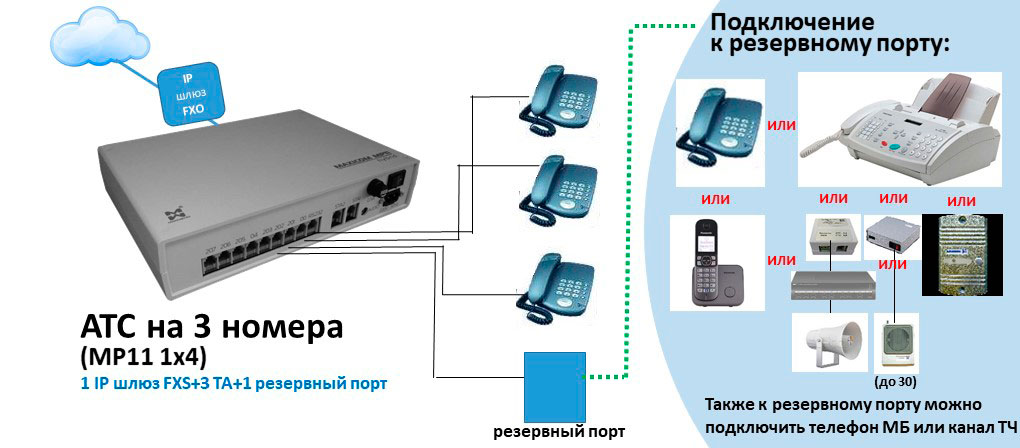

Схема АТС на 3 внутренних абонентов с подключением IP шлюза FXS.

IP шлюз FXS подключается к порту СЛ.
В такой конфигурации АТС на 3 внутренних номера полностью переключается на удаленные звонки через Интернет (внутренняя связь остается аналоговой).

Обратите внимание! СЛ не может использоваться в качестве линии подключения к ТФОП, но если организация планирует обходиться ТОЛЬКО удаленными звонками, то этот вариант вполне подходит.

Базовая конфигурация 1х4 обеспечивает еще один порт АЛ, так что в любой момент можно подключить еще один телефонный аппарат.

Резервный порт АЛ можно также использовать для следующих вариантов:



  • 1 IP шлюз FXS + 3 ТА + факс
  • 1 IP шлюз FXS + 3 ТА + 1 канал ГГС
  • 1 IP шлюз FXS + 3 ТА + 1 домофон
  • 1 IP шлюз FXS + 3 ТА + 1 база DECT





Вариант 2. Базовая конфигурация: MP11 1×4 AP01U

Модуль AP01U обеспечивает подключение персонального компьютера и одного системного телефона.

Системный телефон



  • Телефонный аппарат повышенной комфортности. Очень пригодится руководителю или секретарю.
  • При подключении к мини АТС — готовый пульт связи (директорской,  оперативно-диспетчерской — какой захотите).
  • Подключение СТА обеспечивает дополнительный внутренний номер. А значит, оставшимися четырьмя портами АЛ в конфигурации 1х4 можно распорядиться так, чтобы Ваша мини АТС на 3 внутренних номера получила дополнительные возможности.

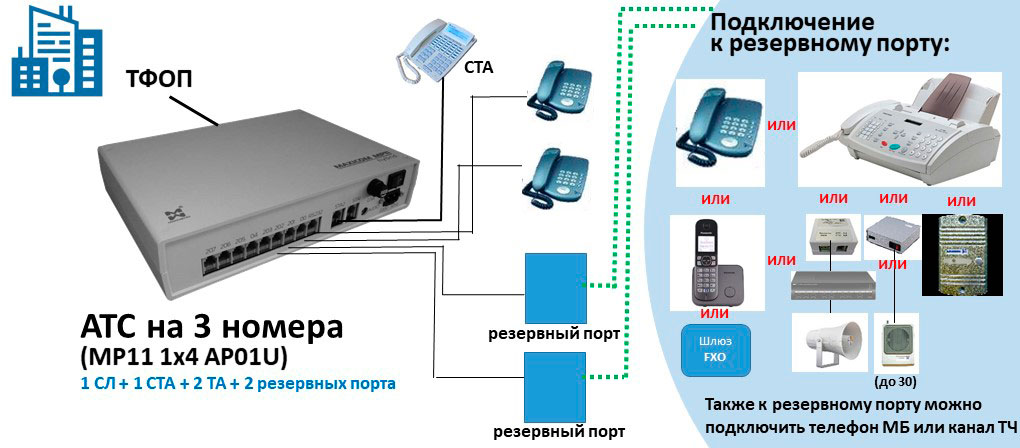

Схема АТС на 3 внутренних номера с подключением 1 СТА

Большинство вариантов, которые Вы увидите ниже, не нуждаются в дополнительных комментариях, т.к. все необходимое уже рассказано на примере более простых конфигураций.
Самое важное, что объединяет конфигурации на базе AP01U — возможность подключения ПК и системного телефонного аппарата.



  • 1 СЛ + 1 СТА + 2 ТА +  1 факс + 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 факс + 1 домофон
  • 1 СЛ + 1 СТА + 2 ТА +  2 канала ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  2 домофона
  • 1 СЛ + 1 СТА + 2 ТА +  1 домофон + 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO + 1 факс
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO + 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO + 1 домофонъ
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO, подключенный параллельно с одним из ТА + 1 факс + 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO, подключенный параллельно с одним из ТА + 1 факс + 1 домофон
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO, подключенный параллельно с одним из ТА + 1 домофон+ 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO, подключенный параллельно с одним из ТА + 2 домофона
  • 1 СЛ + 1 СТА + 2 ТА +  1 GSM шлюз FXO, подключенный параллельно с одним из ТА + 2 канала ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 VOIP шлюз FXO + 1 факс
  • 1 СЛ + 1 СТА + 2 ТА +  1 VOIP шлюз FXO + 1 канал ГГС
  • 1 СЛ + 1 СТА + 2 ТА +  1 VOIP шлюз FXO + 1 домофон
  • 1 СЛ + 1 СТА + 2 ТА +  1 VOIP шлюз FXO + 1 GSM шлюз FXO . (В этом случае, система связи на 3 внутренних абонентов  позволяет использовать три внешних канала связи: телефонную сеть общего пользования, сотового оператора и IP- телефонию.)
  • 1 VOIP шлюз FXS +1 СТА+ 2 ТА+1 факс + 1 резервный порт
  • 1 VOIP шлюз FXS +1 СТА+ 2 ТА+1 канал ГГС + 1 резервный порт
  • 1 VOIP шлюз FXS +1 СТА+ 2 ТА+1 домофон  + 1 резервный порт





Вариант 3. Базовая конфигурация: MP11 1×4 AP02U

Этот вариант обеспечивает дополнительное расширение возможностей мини АТС на 3 номера.

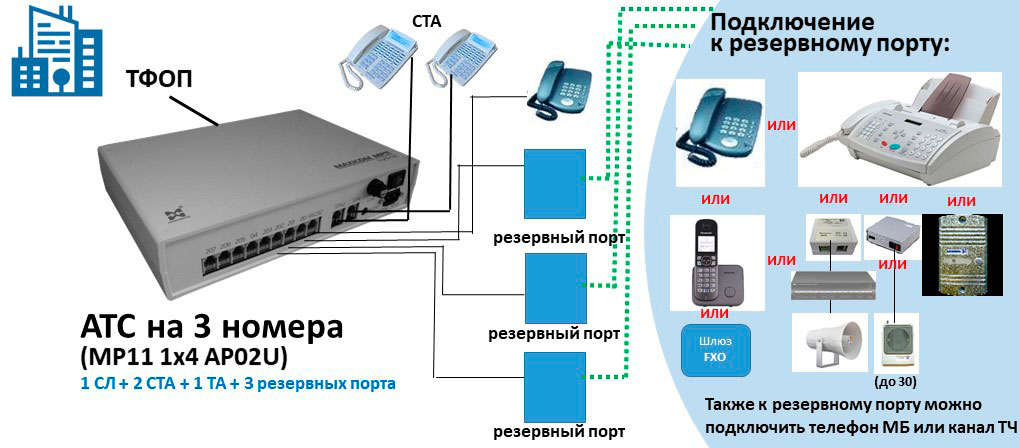

Схема АТС на 3 внутренних номера с использованием 2 СТА

Теперь к станции можно подключить два системных телефонных аппарата, а это уже 2 дополнительных внутренних номера!

3 свободных порта используются для подключения шлюзов, домофонов , факсов, каналов ГГС.

Единственное ограничение: к MP11 в любой конфигурации можно подключать до 2 каналов ГГС или до 2 домофонов.



АТС на 3 внутренних номера —  очень гибкая система связи.

Единственная постоянная величина — количество внутренних абонентов, остальные возможности можно добавлять и комбинировать. Разумеется, с разумными ограничениями.

При этом получаются буквально десятки возможных конфигураций.

И это мы пока что взяли самый простой вариант: базовую конфигурацию 1х4.

А если количество СЛ нужно увеличить?

В таком случае, воспользуемся другими базовыми конфигурациями MP11, в т.ч. с подключением модулей AP01U или AP02U.

Получим еще несколько десятков конфигураций, каждая из которых будет соответствовать определению “мини АТС на 3 номера”, но при этом обеспечивать самые разные возможности.

Какую из них выбрать? Все зависит от задачи.

И мы с Вами ее точно решим, главное дайте условие:)
