Источник питания PS500P для цифровой мини АТС MXM500P

Источник питания PS500P для мини АТС MXM500P

Для базового блока B500P
Кол.
  • Описание
  • Решения
  • Спецификации

Доставка оборудования Мультиком в новые регионы РФ

Источник питания PS500P для цифровой мини АТС MXM500P. Для базового блока B500P.

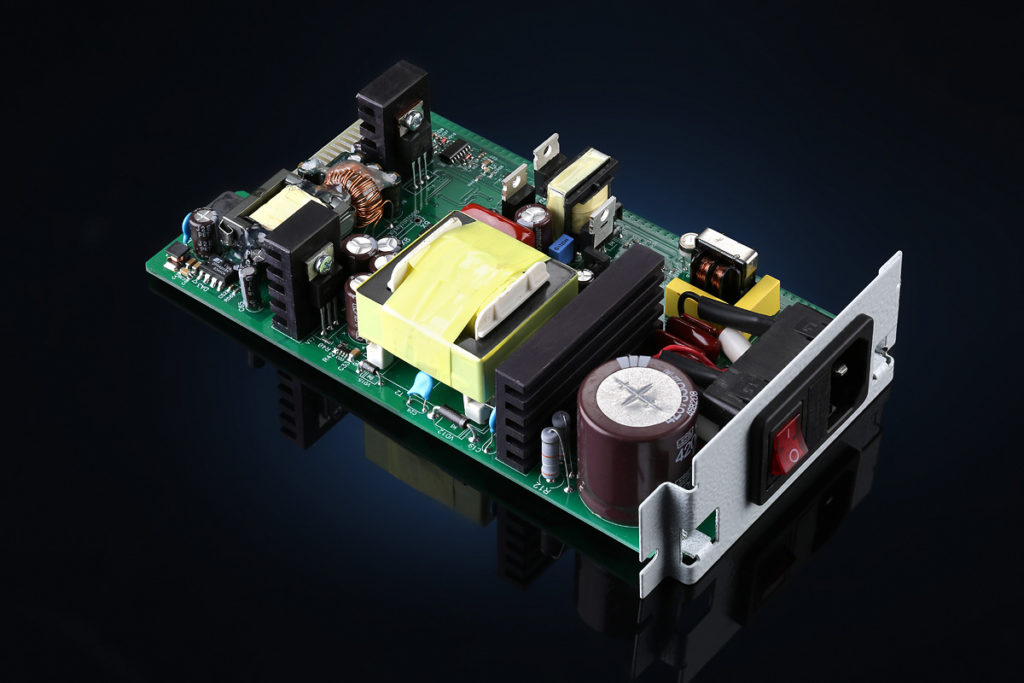

Модуль PS500P — импульсный источник питания для цифровой АТС. Устанавливается  в крайнее правое платоместо блока УАТС. Обозначение разъема на материнской кросс-плате — “БП”. Левее модуля PS500P устанавливается специальная экранирующая пластина (в разъем “Экран”). Пластина предназначена для защиты функциональных модулей от электромагнитного излучения источника питания. При создании комплекса из двух или трех блоков MXM500P модуль источника питания устанавливается к каждый блок. Блок питания PS500P предназначен для работы в составе УАТС «Максиком»™ модели MAXICOM МXM500P. Импульсный блок питания PS500P работает от сети 220в 50Гц в диапазоне входного сетевого напряжения от 90в до 250в и предназначен для формирования линейного напряжения комплектов, вызывного напряжения, напряжения питания процессора и плат расширения. Уникальность блока питания состоит в том, что входное напряжения может быть как переменным с частотой до 100Гц, так и постоянным в диапазоне от 90в до 250в. Тем не менее, модуль блока питания АТС, как и любой аналогичный модуль, будет надежно работать только при соблюдении общих требований по электропитанию и электробезопасности. Общие требования по электропитанию указаны в спецификации станции, ряд вопросов, касающихся защиты АТС и абонентских комплектов (заземление, грозозащита) обсуждаются на форуме специалистов. Некоторые советы по поводу электробезопасности представлены на вкладке “Решения”.

Грозозащита.

Все порты АТС имеют частичную грозозащиту, но нужно иметь в виду, что эта защита предохраняет не сами порты, а именно АТС, причем от тяжелых повреждений. Если офисная АТС имеет воздушные линии, для защиты ее портов требуется быстродействующая электронная защита. Рекомендуем в таких случаях использовать грозозащиту серии ExPro TA.

  • Защита по напряжению срабатывает при превышении напряжения.
  • Защита по току срабатывает после защиты по напряжению и предотвращает  перегрев и возгорание элементов.
  • Скорость срабатывания максимальная, что обеспечивает надежную защиту входных каскадов АТС.

Для нормальной работы грозозащиты необходимо заземление с минимальным сопротивлением (идеальный вариант — около 4 Ом) Максимально допустимая величина сопротивления заземления составляет 50 Ом. На заземлении экономить крайне не рекомендуем!

Источники бесперебойного питания.

Советуем быть предельно внимательными и дотошными при выборе ИБП. Источникам бесперебойного питания посвящен специальный материал, но он предназначен для общего ознакомления. Специалистам же стоит иметь в виду следующее. Будьте очень осторожны при выборе дешевых ИБП.  Нижний предел напряжения при провалах у этих источников, как правило, 160-150 В. В этой ситуации ИБП переключается на аккумуляторы, НО к этому моменту станция уже успевает перейти на аварийный режим. При этом факта выключения/включения процессора не было, значит, при переключении на аккумуляторы не поступила команда на переход в рабочий режим, и станция “зависает”. Поэтому, если уж и выбирать такие ИБП, то устанавливать их нужно только совместно со стабилизатором напряжения, причем он должен стоять ПОСЛЕ источника. Подробнее об этом в материалах “об источниках бесперебойного питания” и “Как точно рассчитать время работы ИБП при отключении сети?” , размещенных в разделе FAQ. На все вопросы, касающиеся модуля источника питания, замены или ремонта этой платы, ответит Сервис-центр. Обращайтесь, поможем обязательно и оперативно!

Основные электрические характеристики

Сетевое напряжение: 90 – 250 В эфф
Частота: 50 – 60 Гц
Потребляемая мощность (для одного блока):
— номинальная-50 ВА,  максимальная 80 ВА

Линейное напряжение: 36 ± 3 В
Напряжение вызывного сигнала: 80 ± 5 В , 25 Гц
