Внутриобъектовая ГГС для ОВД

Внутриобъектовая ГГС для ОВД: оперативное громкое оповещение и переговорные системы.



Внутриобъектовая ГГС для ОВД - фото оборудования

Внутриобъектовая ГГС для ОВД (отделений полиции, пунктов и других структурных подразделений) предназначена для решения целого ряда задач.

Задача
Вид громкоговорящей связи
Оперативное управление подразделением в условиях повседневной деятельности. Односторонняя ГГС. Осуществляется через каналы громкой связи, подключенные к портам абонентских линий АТС ОВД.
Управление действиями сотрудников и лиц, находящихся в здании, в критической ситуации и (или) при резких изменениях оперативной обстановки
Индивидуальное оповещение отделов и кабинетов.

Дуплексная ГГС через переговорные устройства, размещенные в кабинетах.

Устройства подключают к портам абонентских линий.

Оперативная связь между кабинетами (в дополнение к системе внутренней телефонной связи). Дуплексная ГГС на два абонента.
Поиск сотрудников (сотрудника) в здании или на прилегающей территории. Поисковая (пейджинговая) ГГС. Для использования пейджинговой ГГС необходимо подключение канала (каналов) ГГС.
Переговорная связь между ответственными сотрудниками и временно задержанными лицами.

Двухсторонняя ГГС через переговорные устройства.

  • подключенные к абонентским портам АТС
  • системы на 2 абонента
Допуск на территорию ОВД, в здание и специальные помещения.

Двухсторонняя ГГС с дистанционным управлением доступом.

Осуществляется посредством подключения специальных домофонов к абонентским линиям АТС или по IP.



Таким образом, внутриобъектовая ГГС для ОВД представляет собой набор решений, которые можно применить по отдельности и в комплексе.



СИСТЕМА ВНУТРИОБЪЕКТОВОЙ ГГС ОВД НА ОСНОВЕ УЧРЕЖДЕНЧЕСКОЙ ТЕЛЕФОННОЙ СТАНЦИИ.

Помимо системы внешней и внутренней телефонной связи, АТС Максиком обеспечивают создание системы внутриобъектовой ГГС. Эта система включает как каналы одностороннего громкого оповещения, так и дуплексную громкоговорящую связь.


В материалах нашего сайта

Как организовать громкое оповещение и двухстороннюю ГГС через УАТС.

Типовые и индивидуальные решения громкоговорящей связи



Каналы внутриобъектового одностороннего оповещения.

Цифровая АТС МАКСИКОМ MXM500P обеспечивает подключение до 10 каналов громкой связи.

В условиях среднего и высокого уровня шума оптимальным решением является следующая структура канала ГГС.

Порт АЛUSL1 — внешний усилитель мощности — громкоговоритель (громкоговорители (внутри здания ОВД)

Порт АЛ — USL1 — активный всепогодный громкоговоритель (на прилегающей территории ОВД)

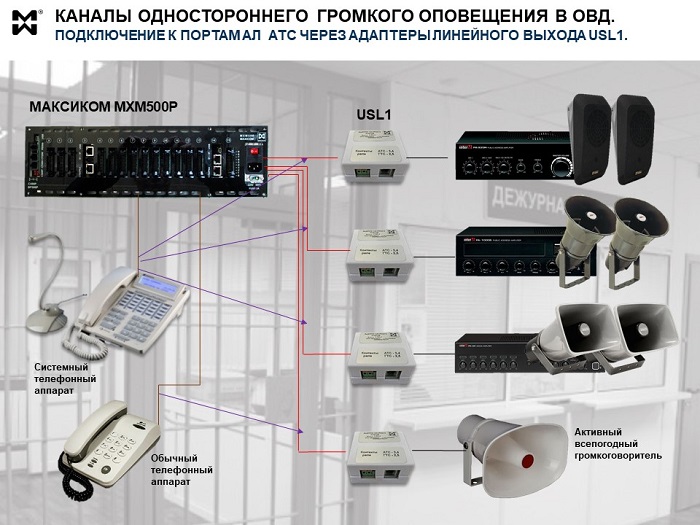

Внутриобъектовая ГГС для ОВД - схема подключения каналов ГГС

На схеме показано подключение 4-х каналов ГГС. Каждый канал подключается к отдельному порту АЛ. Адаптер линейного выхода USL1 позволяет подключать внешние усилители мощности разных моделей.. Усилители могут быть разной выходной мощности. Соответственно, для каждого конкретного случая можно подобрать оптимальную акустическую систему. Наиболее удобно управлять оповещением с системного телефонного аппарата, но вполне подойдет и обычный ТА. Фиолетовые стрелки на рисунке ведут к абонентским линиям, на которые можно выйти с соответствующего телефонного аппарата. В рамках примера дежурный управляет тремя каналами ГГС, еще один сотрудник (с обычного ТА) — одним каналом.


Управление каналами громкой связи.

Выход на канал громкого оповещения возможен с любого телефонного аппарата — при наличии соответствующего разрешения для данной абонентской линии.

Однако, удобнее всего управлять оповещением через системный телефонный аппарат.  Как показано в этом материале, системный телефон — многофункциональный пульт оперативной связи руководящих сотрудников и дежурных ОВД. Поэтому его можно использовать и как ПОТС, и как ПГС.

  • Клавишу (или клавиши)  прямого вызова программируют на конкретный канал ГГС. При нажатии сигнал поступает на абонентский порт, АТС устанавливает соединение. Далее сообщение через адаптер линейного выхода направляется на усилитель.
  • Выйти на канал ГГС можно также набором простой команды.



В зависимости от мощности усилителя, количества громкоговорителей,  один канал обеспечивает трансляцию на одну или несколько зон.

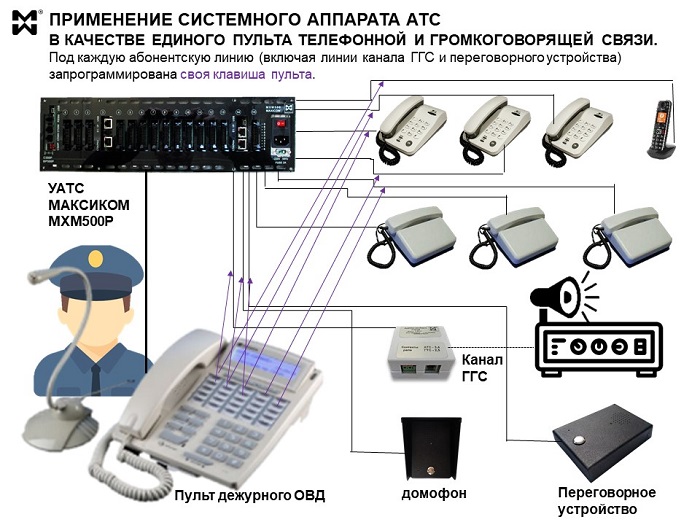

Схема применения СТА в качестве ПОТС и ПГС.


О принципах подбора громкоговорителей можно узнать на этом ресурсе.



Ответственные за управление каналами громкого оповещения.

В зависимости от структурой ОВД , особенностей здания и прилегающей территории, а также количества каналов ГГС, за оповещение могут отвечать одно или несколько ответственных лиц.  Поскольку с высокой вероятностью это будут руководители различного ранга, ниже будет использоваться термин «руководитель».

  • Один руководитель — один канал.
  • Один руководитель — несколько каналов
  • Несколько руководителей — один канал

Важно отметить, что использование одного способа никак не мешает использованию других.

Как обеспечить соответствие оперативным задачам при использовании одного и того же канала несколькими руководителями.

Вместо понятия «канал ГГС» в данном случае правильнее использовать понятие «группа каналов». Этот материал подробно рассказывает о том, что такое группа каналов, а также о том, что такое приоритет канала ГГС.

Если кратко, принцип можно выразить так.

  • Один и тот же порт АЛ, к которому подключена система трансляции,  может входить  в разные группы каналов ГГС.
  • Чем важнее сообщения от конкретного руководителя при прочих равных условиях, тем выше должен быть приоритет группы каналов, которым он управляет.
  • Если порт АЛ в данный момент используется каналом (или группой каналов) с меньшим приоритетом, то канал с более высоким приоритетом может «забрать » этот порт.

На практике это выглядит как прерывание одной трансляции и начало трансляции другой.

Таким образом, в любой момент времени система громкого оповещения ОВД будет транслировать те сообщения, которые наиболее важны в условиях сложившейся на этот момент оперативной обстановки.



Индивидуальное оповещение в кабинетах ОВД и другие возможности применения антивандальных дуплексных переговорных устройств Максифон MXFvs и MXFvsu.

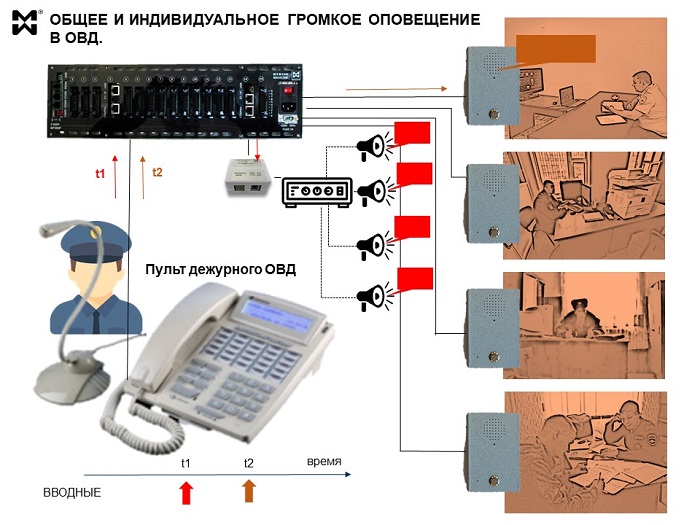

Внутриобъектовая ГГС для ОВД - схема общего и индивидуального оповещения

В зависимости от поступающих вводных дежурный использует как общее оповещение (на территории всего здания или на конкретном этаже) или индивидуальное оповещение. Последнее осуществляется через переговорные устройства, которые подключены к абонентским портам УАТС.



Системный телефон, среди прочего, выступает в роли пульта двухсторонней громкоговорящей связи. В качестве абонентских устройств —  переговорные устройства  Максифон в антивандальном исполнении.

Таким образом, дежурный, руководитель или другое ответственное лицо могут выйти на линию конкретного устройства одним нажатием клавиши пульта.

Помимо того, что срочное сообщение услышат все, кто находится в этот момент в кабинете, ответственный за оповещение немедленно получит обратную связь. Ведь дуплексная связь «пульт — переговорное устройство» ничем принципиально не отличается от связи «пульт — телефон».

Еще одной важной особенностью переговорных устройств «Максифон» является то. что, как и другие внутренние абоненты УАТС. могут принимать участие в конференциях. Поэтому, помимо индивидуального оповещения возможно оперативное обсуждение с участием нескольких переговорных устройств.

Однако, применение переговорных устройств в ОВД не ограничивается индивидуальным оповещением.  Есть, как минимум, еще две возможности.

Двухсторонняя связь с временно задержанными.

В этом смысле применение аналогично системе «Дежурный-камеры». Для этих целей очень эффективен Максифон MXFvsu с опциями управления светозвуковым оповещателем и скрытого аудио мониторинга.

Дополнительные каналы громкого оповещения.

Одна из модификаций Максифона MXFvsu имеет встроенный линейный выход. К нему можно подключить как внешний усилитель мощности с громкоговорителями, так и активный громкоговоритель, в том числе, во всепогодном исполнении.



Дистанционное управление доступом. СКУД для ОВД.

Внутриобъектовая ГГС для ОВД, среди прочего, включает переговорно-замковые устройства.  Эти устройства также работают в составе УАТС и подключаются к ней по абонентским линиям.

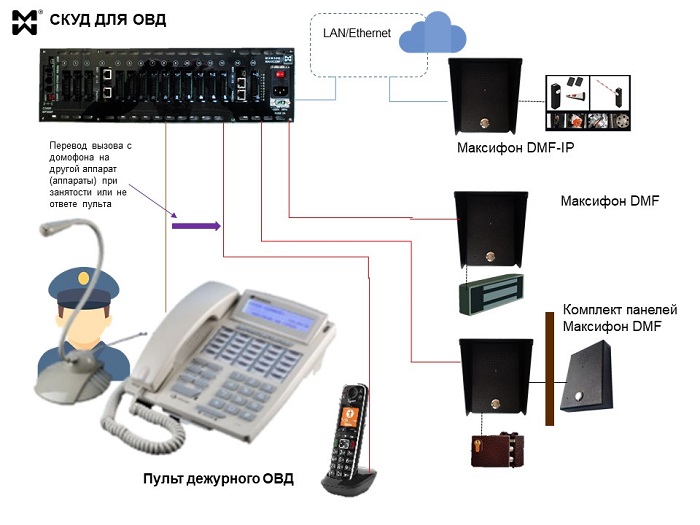

Схема СКУД для ОВД

Домофоны Максифон DMF совместимы как с электромеханическими (нижний домофон), так и с электромагнитными (второй домофон сверху) замками. Для контроля не только входа, но и выхода используется комплект панелей домофона.Кроме того, домофоны могут управлять и подъемными механизмами шлагбаума. На рисунке показан IP-домофон, который управляет таким устройством. Впрочем. то же самое умеют и аналоговые домофоны Максифон DMF.

Отличительной особенностью домофонов Максифон DMF является то, что для приема вызова с домофона и дистанционного открывания дверей используют телефонные аппараты.  Для этой цели подойдет любой ТА, который, как и домофон, является внутренним абонентом АТС.  Конечно, удобнее всего управлять доступом с диспетчерского пульта — системного телефонного аппарата.

Преимущества использования домофонов в составе системы телефонной связи ОВД.

Одна из важнейших особенностей УАТС — система наведения вызовов. В том числе, и вызовов с домофонов,  поскольку их линии такие же АЛ, как и линии телефонных аппаратов.  В АТС МАКСИКОМ MXM500P используются многострочные таблицы наведения с большой «емкостью» каждой строки. Это значит, что для каждого домофона можно запрограммировать свой алгоритм наведения, который автоматически переведет вызов на другой аппарат (аппараты), если пульт в данный момент занят или не отвечает.  То есть, вызов так или иначе дойдет до лица. которое имеет право разрешить или запретить вход в помещение или въезд на территорию.

Более того, к линиям домофонов можно привязать разные таблицы наведения: для дневного и ночного времени, выходных и особых дней.  Кроме того, ПО МАКСИКОМ MXM500P позволяет выделить до 10 временных зон, в рамках которых действуют разные таблицы наведения.

Контроль не только входа, но и выхода.

Для особых задач предлагается комплект панелей домофона. Ведущая панель размещается снаружи. ведомая — внутри.  Для того чтобы войти, необходимо нажать кнопку вызова на ведущей панели. Дежурный ответит, и если вызывающий имеет право войти, откроет дверь.   Для того чтобы выйти, нужно также получить разрешение дежурного, предварительно нажав на кнопку вызова на ведомой панели.

Архитектура и особенности домофонии для ОВД.

СКУД для ОВД может включать столько домофонов, сколько имеется зон, требующих контроля доступа. При этом управлять переговорно-замковыми устройствами разных зон можно как с разных аппаратов. так и с единого пульта.

Еще один важный момент — совместимость домофонов Максифон DMF с замковыми устройствами.  Данные домофоны совместимы   с электромеханическими, электромагнитными замками и подъемными устройствами для шлагбаумов разных моделей.

IP домофоны для ОВД

В линейке переговорных устройств Максифон имеются IP модели. То же самое касается и домофонов. Максифоны DMF-IP представлены аудио- и видео моделями.

Важной особенностью IP домофонов является то, что их можно включать в состав IP АТС (напомним, что при наличии IP платы МАКСИКОМ MXM500P становится аппаратной IP АТС). Однако, это не обязательно, потому что Максифоны DMF-IP можно подключать и непосредственно с локальной сети.  В зависимости от способа подключения, управляют IP домофонами либо с телефонного аппарата (обычного или системного), либо с персонального компьютера.



СИСТЕМЫ НА 2-Х АБОНЕНТОВ

Внутриобъектовая ГГС для ОВД  будет еще эффективнее, если систему на базе УАТС дополнить переговорными комплектами «точка-точка» на два абонента.

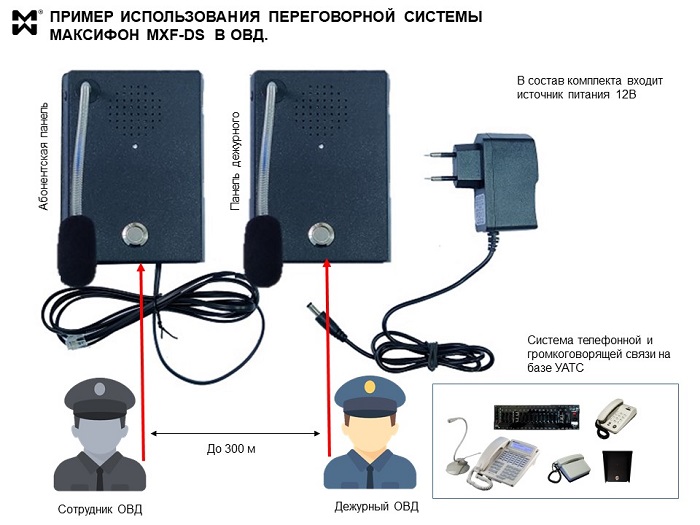

Переговорное устройство на 2-х абонентов для ОВД - фото

На рисунке показана модель Максифон MXF-DS. эта модель выпускается в 12 модификациях. Одна из них — модификация с выносными микрофонами на мастер-панели и панели абонента. Данная модификация позволяет вести переговоры даже в том случае. если сотрудникам в этот момент необходимо передвигаться по кабинету.

В зависимости от задачи, в качестве автономных переговорных устройств эффективны:

  • Максифон MXF-KK (вызов можно инициировать только с мастер-панели).
  • Максифон MXF-DS (вызов можно инициировать как с мастер-панели. так и с абонентской).

Обе модели относятся к классу антивандальных, так как корпуса изготавливаются из холоднокатаной стали. Помимо других преимуществ. этот материал обеспечивает повышенную прочность поверхностного слоя.

С учетом разнообразия задач и условий эксплуатации. данные переговорные устройства выпускаются в разных модификациях. В сумме количество этих модификаций составляет 23.  Среди прочего. есть и такие, что позволяют размещать абонентскую панель в условиях резких колебаний температуры и влажности.  Степень защиты абонентской панели в этом случае — IP65.

Таким образом, включение автономных переговорных систем позволяет достроить структуру так, чтобы в каждой точке имелось необходимое и достаточное количество средств и каналов связи.



ВНУТРИОБЪЕКТОВАЯ ГГС ДЛЯ ОВД: КРАТКОЕ РЕЗЮМЕ.

Внутриобъектовая ГГС для ОВД представляет собой систему на базе учрежденческой АТС. Однако, ее  дополняют автономные переговорные системы на двух абонентов.

В той части, которая обеспечивается алгоритмами УАТС, внутриобъектовая ГГС обеспечивает:

  • Симплексное (одностороннее) громкое оповещение — до 10 групп ГГС (до 60 портов АЛ)
  • Дуплексную ГГС с возможностью индивидуального оповещения в кабинетах.
  • Дуплексную ГГС , совмещенную с громким оповещением. Для этой цели есть переговорные устройства с линейным выходом.
  • СКУД на входе в здание, въездах на территорию ОВД, на этажах и в специальных помещениях, доступ в которые необходимо контролировать отдельно.

Внутриобъектовая ГГС для ОВД может быть частью единой системы связи.  Однако, ее можно построить на отдельном коммутаторе.  В таких случаях эффективна гибридная АТС МАКСИКОМ MP48P,  которую. часто используют в качестве коммутатора диспетчерской связи.
