Решения телефонии с применением ВОЛС

Комплексные решения телефонии с применением ВОЛС (волоконно-оптических линий связи).

Информационно-телекоммуникационная сеть на многих крупных предприятиях строится на основе  оптоволоконных технологий.  О том, как использовать их в  решениях телефонии, мы рассказываем в специальном материале.  А в этом рассмотрим пример конкретного решения телефонии с применением ВОЛС.

Термины.

Информационно-телекоммуникационная сеть — см. определение и описание на этом ресурсе.

Волоконно-оптические линии связи. — см. статью в Википедии.

Пример решения . Комплекс из трех зданий. Единая система телефонной связи  с четырехзначной внутренней нумерацией.

Дано.

• Три здания входят в единый административно-хозяйственный комплекс.
• Выход на ТСОП — через головное здание. Подключение — по аналоговым СЛ.
• Для внутренней связи в зданиях имеются аналоговые телефонные аппараты.  Помимо этого, в одном из корпусов (не «головном») для внутренней связи планируется использовать как аналоговые, так и IP телефоны.
• Здания уже объединены в единую информационно-телекоммуникационную сеть на основе ВОЛС.

Требуется.

• Организовать систему телефонной связи с единой нумерацией.
• Обеспечить следующие возможности подключения. 1. 10 внешних линий, не менее 32 внутренних, 2 цифровых СТА (головное здание) 2.  Не менее 32 внутренних и 3 IP-телефона (здание 2). 3. Не менее 72 внутренних линий (здание 3).
• Использовать  ВОЛС для создания единой телефонной сети.

Решение.

Основой решения телефонии с применением ВОЛС  является цифровая IP АТС МАКСИКОМ MXM500P.

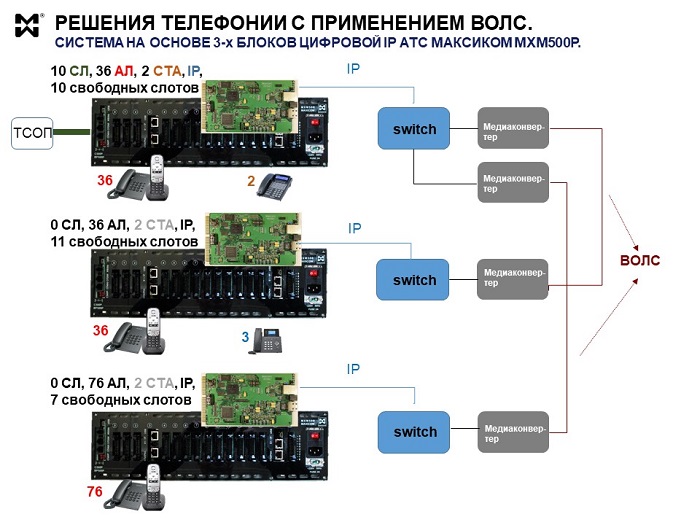

Система телефонной связи состоит их трех блоков АТС, по одному в каждом здании.  Связь между блоками АТС осуществляется через IP платы по ВОЛС. Эти же IP платы можно использовать для организации внутренней связи по IP. Кроме того, IP-платы понадобятся для внешней IP телефонии, если таковая потребуется в будущем. Более того, поскольку IP500P обеспечивает до 64 sip-транков и до 128 внутренних IP абонентов, потенциальные возможности многократно перекрывают текущие потребности.



Комплектация системы.

В рамках решения телефонии с применением ВОЛС система для трех зданий включает следующие конфигурации:

Головное здание. 10х36+2 СТА, IP.

Платы расширения	Количество
IP500P (64 sip-транка, 128 внутренних IP абонентов)	1
SA55P (5 портов СЛ, 5 портов АЛ)	2
АА10P (10 портов АЛ)	2
AD62P (2 порта цифровых СТА, 6 портов АЛ)	1

Здание №2. 0x36, 2 СТА, IP.

Платы расширения	Количество
IP500P	1
AA10P	3
AP62P (6 портов АЛ, 2 порта четырехпроводных СТА)	1

Здание №3:0x76б, 2 СТА, IP.

Платы расширения	Количество
IP500P	1
AA10P	7
AP62P	1



Как следует из таблиц, в блоки АТС для 2-го и 3-го зданий установлены платы AP62P.  Эти платы служат в первую очередь для обеспечения текущих требований по количеству абонентских линий.  Более того, такое решение наиболее экономично, т.к. стоимость  AP62P почти на 10% ниже, чем стоимость AA10P. И при этом в конфигурации не присутствуют «лишние» порты АЛ. Наконец, подключение дополнительных системных аппаратов — как раз то. что со временем требуется во всех крупных организациях. В данном случае. нужные порты уже присутствуют в конфигурациях АТС для зданий 2 и 3.

Помимо конкретных плат расширения, в комплектацию АТС для каждого здания входят

• C500P — центральный процессор.
• PS500Pb — импульсный источник питания.
• CD500P — комплект согласования на процессор.
• OFU- комплект программирования АТС с ПК, USB.

Наконец, в поставку включены монтажные комплекты, корды для подключения к кроссу, плинты и т.п.



Программирование системы связи.

В рамках конкретного решения телефонии с применением ВОЛС обеспечивается единая система внутренних номеров. Для ее создания используют программные четырехзначные номера. Например, для головной АТС — 1001-1150. для АТС во втором здании — 1151-1300, для АТС в здании 3 — 1301-1450. Программирование единой системы нумерации осуществляют на уровне головной АТС.

Систему внутренней связи для каждого здания программируют отдельно, используя соответствующие программные номера.

Систему внешней связи программируют на уровне головной АТС.
