Комплект СЛ

Комплект СЛ — краткое описание и принцип работы на примере платы SA55P.

Комплект СЛ (соединительной линии) предназначен для организации связи с внешней (например, с городской) АТС.  При подключении АТС организации к внешней АТС за каждым комплектом СЛ закрепляется абонентский комплект внешней станции.

Комплект СЛ обслуживает как входящую, так и исходящую внешнюю связь.



При входящей связи комплект соединительной линии обеспечивает

• Прием сигнала индукторного вызова и трансляцию извещения о поступлении вызо­ва в сторону ЦП (центрального процессора мини АТС).
• Переключение  комплекта  в состояние разговора;
• Переключение комплекта в дежурный режим при отбое абонента.

При исходящей связи комплект СЛ обеспечивает:

• Занятие SL путем замыкания шлейфа по постоянному току
• Трансляцию в линию набора номера.

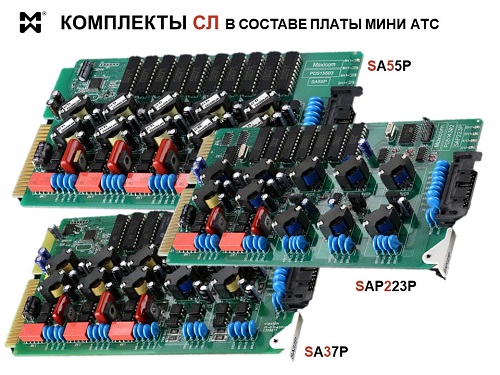

Комплекты соединительных линий размещаются на платах расширения. Для каждой модели телефонной станции имеются платы с разным количеством комплектов СЛ. Примеры представлены в таблице ниже.

Модель мини АТС	Плата	Количество комплектов СЛ
MP48/MP80	SA17P	1
	SA26P	2
MXM500P	SA37P	3
	SA55P	5
	SAP223P	2

Как работает комплект СЛ.

Комплект СЛ — программно-доступный комплект, получающий сигналы управления от центрального процессора (ЦП) и передающий в сторону процессора информацию о состоянии и типе комплекта.

Входящая связь.

Последовательность событий, в которых принимает участие комплект СЛ при поступлении входящего вызова, такова:

• Вызов внешнего абонента фиксируется комплектом СЛ (далее для краткости — СЛ).
• СЛ передает извещение о поступление вызова на микроконтроллер платы.
• Микроконтроллер посылает полученную информацию ЦП по его запросу. в виде кадра обмена. Кадр обмена содержит служебную информацию. Он сообщает номер комплекта (канала), линейный сигнал занятия, код признака терминала). Таким образом, мини АТС “понимает”, с какого именно внешней станции пришел вызов. А также — на какой именно порт СЛ он поступил.
• ЦП отправляет в СЛ команду станционного занятия, по которой замыкается абонентский шлейф,. В ответ СЛ отправляет сигнал подтверждения занятия. Тут важно помнить, что порт СЛ имеет интерфейс FXO. То есть,  в отношении внешней станции комплект СЛ ведет себя как телефонный аппарат. Для внешнего абонента станционное занятие означает, что мини АТС готова к приему вызова. А вот для других внутренних абонентов мини АТС, которые в данный момент пытаются выйти “в город”, данная соединительная линия будет занята.
• Ориентируясь на информацию, которая содержится в кадре обмена, ЦП находит нужного внутреннего абонента. Например, если к данной СЛ привязана таблица наведения, ЦП будет направлять вызов на АЛ,  которые находятся в списке первой строки.
• ЦП направляет соответствующему абоненту (абонентам) вызов, а внешнему — сигнал КПВ. Это прерывистый сигнал (длинные гудки одного тона) с периодом 4 сек.
• При ответе абонента (снятии микротелефонной трубки) ЦП прекращает передачу сигнализации и соединяет разговорные каналы в коммутационном поле.

Исходящая связь.

В этом случае вызов поступает от внутреннего абонента мини АТС и направляется по соответствующему каналу.  При исходящей связи комплект СЛ выполняет следующие операции:

• Включает разговорный ключ и замыкает шлейф АЛ.
• После ответа внешней станции транслирует все поступающие по каналу сигнализации цифры. набираемые вызывающим абонентом.
• По окончании набора по разговорному каналу вызывающий абонент получает от внешней АТС зуммерный сигнал “Контроль посылки вызова” или “”Занято.”

Наборный и разговорный ключи комплекта СЛ

Комплект СЛ имеет собственные наборный и разговорный ключи.  наборный ключ — совокупность электронных компонентов, предназначенная для импульсной передачи номера при исходящей связи. Разговорный ключ — совокупность компонентов, по цепи которых передаются речевые сигналы.

В исходном состоянии (отсутствует внешний вызов на данную СЛ, нет исходящего вызова через данную СЛ) оба ключа выключены.

При замыкании разговорного ключа возникает т.н. разговорное состояние. В этом состоянии речевые сообщения передаются от внутреннего абонента мини АТС абоненту внешней АТС и в обратном направлении.

Разговорный сигнал передается через достаточно сложную цепь микроэлектронных компонентов, которые выполняют как функцию передачи, так и функции согласования сигнала.  При этом комплект СЛ не участвует в преобразовании аналогового сигнала в цифровой и обратно. Все преобразования происходят на уровне кофидека комплекта АЛ. Поскольку комплект СЛ предназначен для подключения к внешней АТС по аналоговой линии, разговорный сигнал передается по этой линии в аналоговом виде — как в прямом, так и в обратном направлении.

При импульсном наборе номера со стороны внутреннего абонента работают и разговорный. и наборный ключи — под управлением программы.

В исходном состоянии включен только разговорный ключ. Перед набором номера замыкается и наборный ключ.

Поскольку импульсы набора номера передаются разрывом шлейфа (бестоковые посылки), на время обрыва линии по постоянному току оба ключа синхронно выключаются. При наступлении токовой паузы так же синхронно включаются оба ключа. По окончании передачи номера выключается наборный ключ. а разговорный остается включенным.
